Meine vier ANNAX Innenanzeigen, 12 Apr. 2014 13:03
|
Ich hatte vor kurzem ja hier im Forum schon einmal nach Unterstützung bei der Ansteuerung der vier Innenanzeigen gefragt, die ich aus Darmstadt bekommen habe. (Zur Info: Der Verkehrsbetrieb verkauft leider keine weiteren Anzeigen mehr.)
Nun, nach zwei Anrufen bei ANNAX und etwas Herumprobieren hat es letztendlich funktioniert und nun hängen sie in meinem Zimmer an der Decke.
Ich habe mir einen simplen Schnittstellenwandler gebaut, mit Multiplexer und USB-RS232-Wandler, um die vier Geräte unabhängig voneinander ansteuern zu können, außerdem habe ich die interne Verdrahtung der Anzeigen etwas an meine Zwecke angepasst, so dass ich mit vier Adern pro Anzeige auskomme.

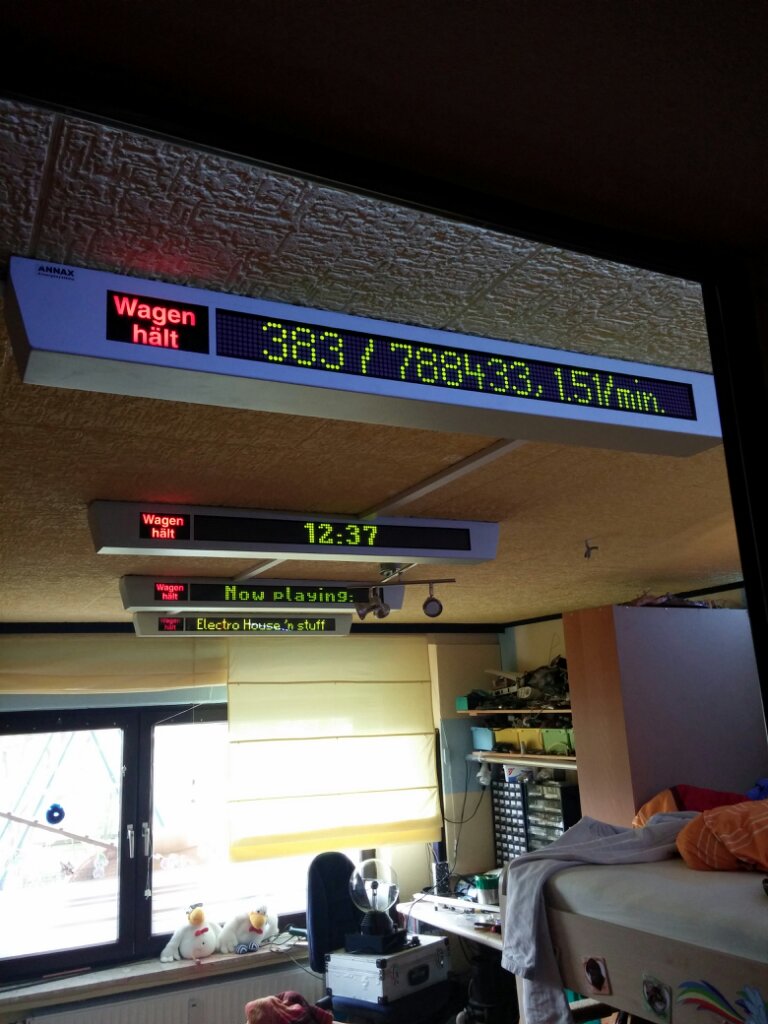

Hier die Anzeigen in Betrieb:

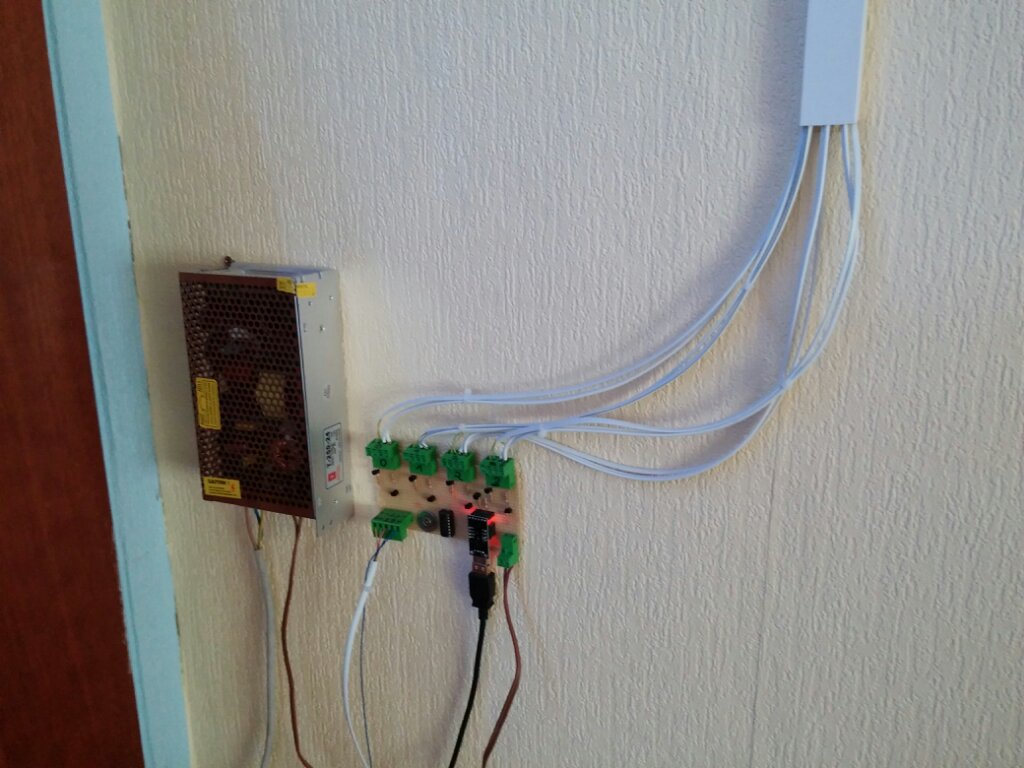

Der selbstgebaute Schnittstellenwandler:

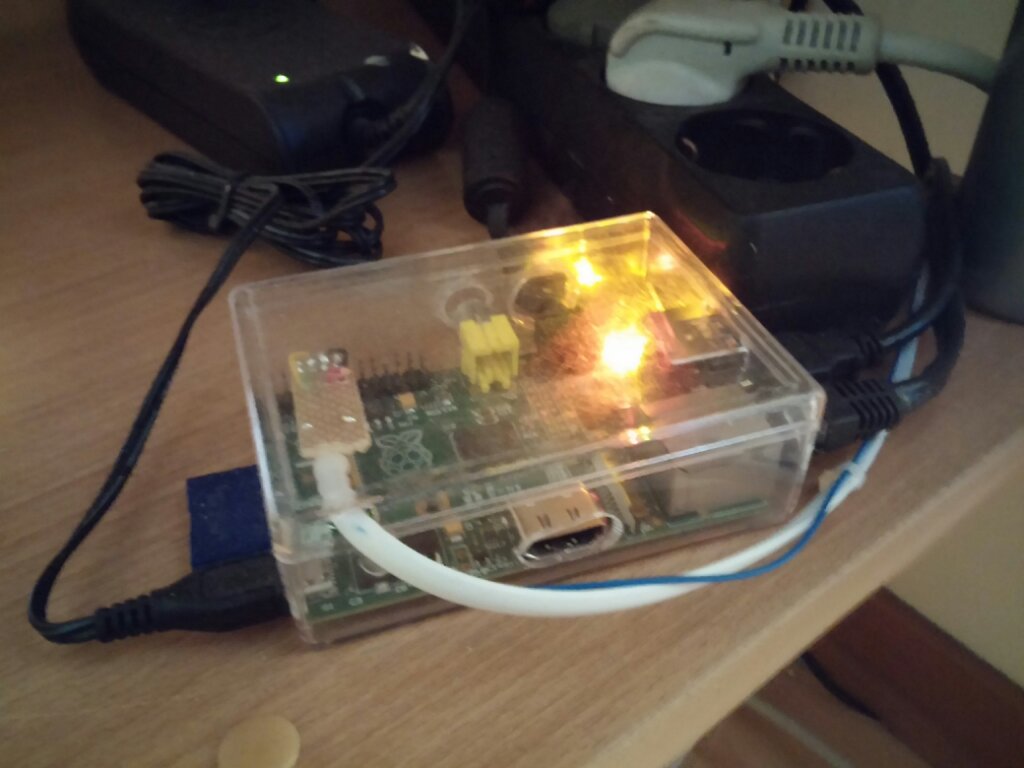

Das "Steuergerät", ein Raspberry Pi:

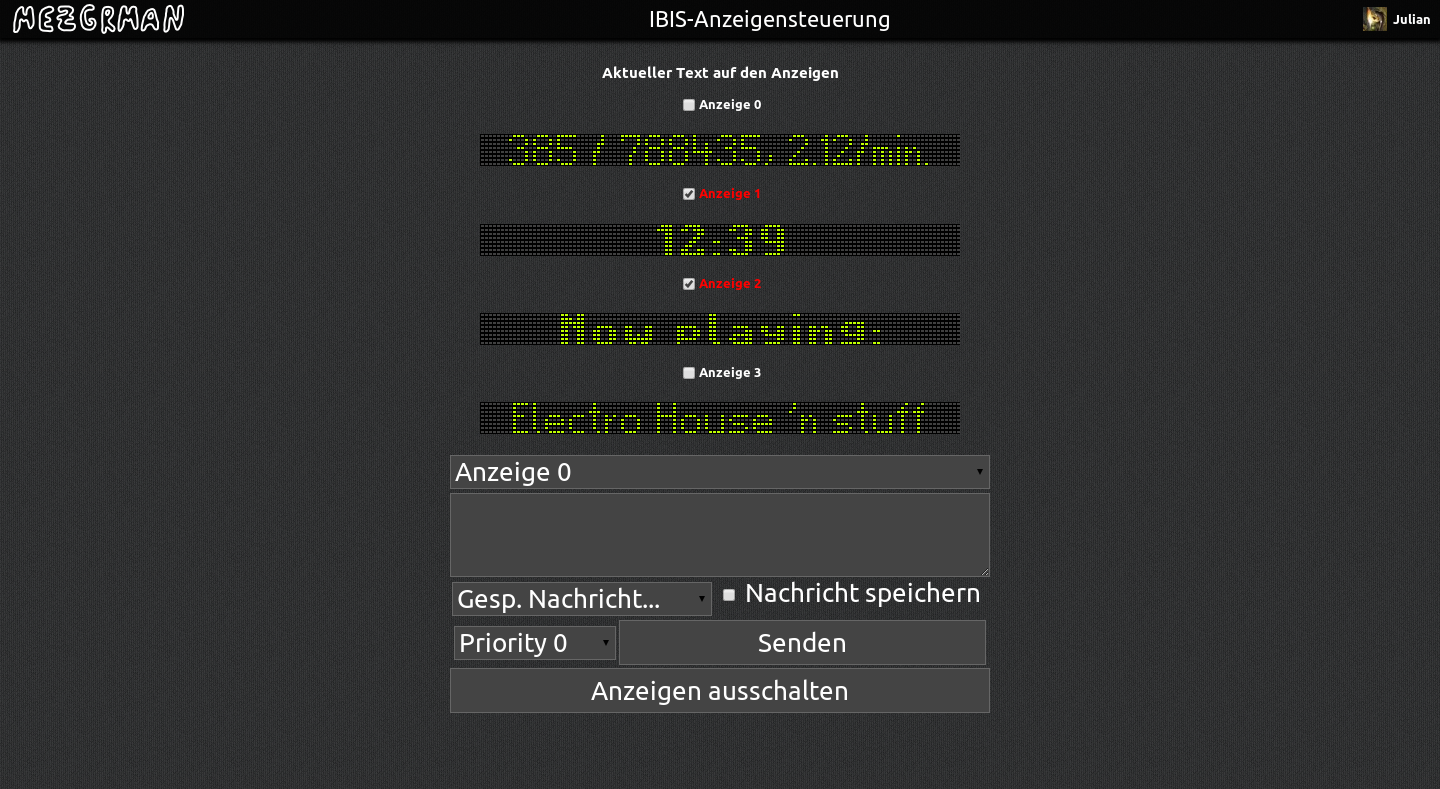

Und die Web-Oberfläche, die ich mir zur Steuerung der Anzeigen programmiert habe (nicht öffentlich):
Die IBIS-Daten werden über den USB-RS232-Wandler (das Rechteck auf der Wandler-Platine) übertragen, die "Wagen hält"-Anzeigen werden über die GPIO-Pins des Raspberry Pi gesteuert (Steckverbinder unten links auf der Wandler-Platine).
Das Ganze funktioniert über ein ebenfalls selbst programmiertes Client-Server-System, welches hier zu finden ist.
Für das Web-Interface habe ich mir sogar die Mühe gemacht und jedes Zeichen, das die Anzeige anzeigen kann, in beiden möglichen Schriftbreiten digitalisiert, um eine Simulation der Anzeigen zu ermöglichen. Das heißt, was man auf dem Screenshot des Web-Interfaces sieht, ist tatsächlich genau das, was auf den Anzeigen angezeigt wird.
Insgesamt hat es vom Kauf der Anzeigen bis zum jetzigen Stand des Projektes knapp zwei Monate gedauert.
Und hier sieht man, was passiert, wenn ich das Web-Interface mal kurz öffentlich zugänglich mache.
Geändert von Mezgrman am 2.May.2014 10:15
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Meine vier ANNAX Innenanzeigen, 12 Apr. 2014 18:03
|
Das ist edel!
Kannst du denn die Unterlagen (Wandler und Software) zur verfügung stellen?
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: Meine vier ANNAX Innenanzeigen, 12 Apr. 2014 19:40
|
Freut mich, dass es gefällt
Software ist am Ende verlinkt, der Wandler ist einfach nur die erste Schaltung im Wandler-Thread, viermal, mit einem Multiplexer vorgeschaltet. Und noch vier Transistoren für die "Wagen hält"-Anzeigen.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Meine vier ANNAX Innenanzeigen, 12 Apr. 2014 19:48
|
Vorallem die Montage der Anzeigen fetzt! Da weiß ich ja nun, was ich mit meinen machen werde :D
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: Meine vier ANNAX Innenanzeigen, 12 Apr. 2014 19:59
|
War auch schwer genug, die Löcher in die Decke zu bohren xD
|
|
| |
