ANNAX Innenanzeige will nicht, 05 Feb. 2014 14:23
|
|
Hallo,
ich habe gestern von einem lokalen Verkehrsbetrieb fünf doppelseitige LED-Innenanzeigen von ANNAX zu einem spottbilligen Preis erstanden. Die Anzeigen funktionieren, sie wurden getestet. Nun habe ich den ganz einfachen Schnittstellenwandler aus dem entsprechenden Thread gebaut und dieser funktioniert auch, jedoch lässt sich der Anzeige weder mit IBISutility noch mit einem selbstgeschriebenen Skript irgendetwas entlocken. Wie kann ich da am besten bei der Fehlersuche vorgehen?
Ich habe vorhin bei ANNAX angerufen, die waren sehr nett, es wurde mir gesagt, dass die Anzeige einen Selbsttest durchführt, wenn man die Adresse auf 0 setzt (mittels DIP-Schaltern), jedoch tut sich nichts, wenn ich dies einstelle.

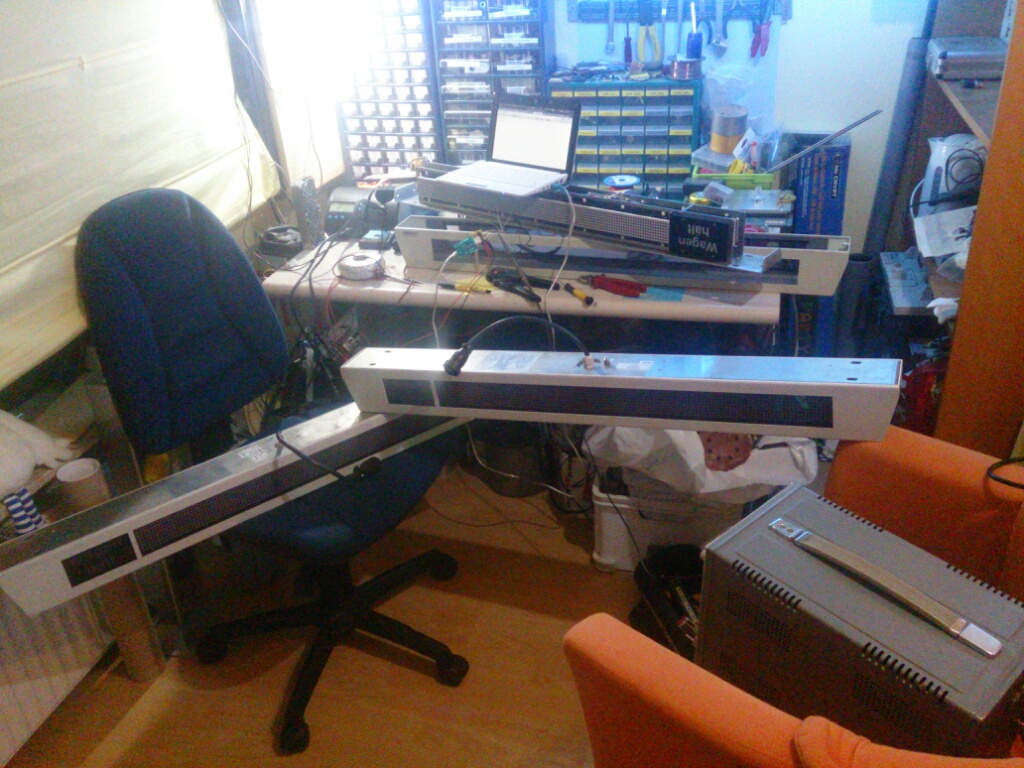

Hier ein Bild:
Geändert von Mezgrman am 5.Feb.2014 14:27
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 05 Feb. 2014 17:07
|
Hm, wenn der Selbsttest auch nicht läuft, ist die Frage: hängt die Anzeige korrekt an 24 Volt dran? Kommt irgendein Lebenszeichen bei Einschalten der Spannung?
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 05 Feb. 2014 17:12
|
Jens-MuM:
Hm, wenn der Selbsttest auch nicht läuft, ist die Frage: hängt die Anzeige korrekt an 24 Volt dran? Kommt irgendein Lebenszeichen bei Einschalten der Spannung?
Auf der IBIS-Platine sind zwei LEDs. Beim Einschalten leuchten beide (rot und blau) für ca. eine Sekunde, dann geht die rote aus und die blaue leuchtet dauerhaft.
Wenn ich Daten an die Anzeige sende, leuchtet die blaue LED etwas heller. Allerdings leuchtet die blaue LED bei bestimmten Netzteilen bzw. Reihenschaltungen von Netzteilen NICHT dauerhaft, sondern NUR, wenn Daten übertragen werden.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 06 Feb. 2014 04:57
|
Wir haben hier in unseren Fahrzeugen Annax-Linienverlaufsanzeigen, immer zwei Stück pro Fahrzeug. Die eine nennen wir "Master" und die andere "Slave". Wenn man eine von beiden einzeln betreibt, werden nur unregelmäßig Haltestellen angezeigt - laufen beide zusammen im Fahrzeug ist alles Fehlerfrei.
Vielleicht so auch bei diesen, dass immer zwei zusammengehören?
Aber wenn du sagst, dass bei einigen Netzgeräten da nicht viel passiert - so um die 2A (48W) sollten die Netzteile schon können, es sind ja offensichtlich LED-Anzeigen.
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 06 Feb. 2014 08:53
|
puplictraffic:
Wir haben hier in unseren Fahrzeugen Annax-Linienverlaufsanzeigen, immer zwei Stück pro Fahrzeug. Die eine nennen wir "Master" und die andere "Slave". Wenn man eine von beiden einzeln betreibt, werden nur unregelmäßig Haltestellen angezeigt - laufen beide zusammen im Fahrzeug ist alles Fehlerfrei.
Vielleicht so auch bei diesen, dass immer zwei zusammengehören?
Das werde ich mal ausprobieren, aber ich bin mir relativ sicher, dass das nichts ändern wird. Die Anzeigen sind ja identisch konfiguriert und der Mann vom Verkehrsunternehmen hat die ja zum Test auch einzeln an nen IBIS-Master gehängt und die hat funktioniert.
puplictraffic:
Aber wenn du sagst, dass bei einigen Netzgeräten da nicht viel passiert - so um die 2A (48W) sollten die Netzteile schon können, es sind ja offensichtlich LED-Anzeigen.
Ja, dass die Netzteile nicht 2A liefern, kann sein. Ich habe da auch eine kleine Sünde begangen und ein 12V-400W PC-Netzteil mit einem 12V-6W-Netzteil in Reihe geschaltet. Aber auch mit einem 24V-Ringkerntrafo mit Gleichrichter, der definitiv locker 2A liefert, tut sich nichts.
Bei der Netzteil-Reihenschaltung leuchtet die LED nur, während Daten übertragen werden, also ganz tot ist die Anzeige dann auch nicht. Lustigerweise leuchtet die LED, wenn ich die Anzeige nur an 12V betreibe, allerdings tut sich dann überhaupt nichts, wenn ich Daten übertrage.
Eine andere Anzeige verhält sich da anders diese hat eine orange und eine rote LED hier leuchtet die orange LED bei allen Netzteilen, jedoch tut sich hier nichts, wenn ich Daten übertrage, egal, mit welcher Stromversorgung.
Klingt alles kompliziert, aber ich hoffe, mir kann hier jemand folgen.
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 06 Feb. 2014 18:47
|
Ich habe nun die Anzeige an 12V angeschlossen und etwas an den DIP-Schaltern herumgespielt und nun auch den Selbsttest aktivieren können. Also die Anzeige ist definitiv in Ordnung.
Ich habe dann auch mal einen DS020 gesendet und die Anzeige hat auch korrekt darauf reagiert, die Kommunikation funktioniert also grundsätzlich schon einmal. Leider fehlt mir noch die richtige Beschaltung für den Empfangs-Bus, so dass ich die Antwort der Anzeige noch nicht decodieren kann.
Auf den DS021 reagiert sie allerdings nach wie vor nicht. Die Anzeige versteht den DS021, das ist ganz sicher, das hat mir der Mann von ANNAX bestätigt, nachdem er die Firmware-Version nachgeschlagen hat.
Geändert von Mezgrman am 6.Feb.2014 18:48
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 06 Feb. 2014 18:58
|
Also als allererstes solltest du dir nen anständiges Netzgerät für 24Vdc besorgen ... mit 12V laufen die Anzeigen garnicht (mindestens 18V, da kanns aber auch noch Probleme auf dem Wagenbus geben).
Such dir ein schönes Netzteil raus (die Schaltnetzteile von Meanwell sind ganz gut) oder kauf dir ein einstellbares Labonetzgerät (gibts auch ganz brauchbare ab 90 Euro)
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 06 Feb. 2014 19:07
|
puplictraffic:
Also als allererstes solltest du dir nen anständiges Netzgerät für 24Vdc besorgen ... mit 12V laufen die Anzeigen garnicht (mindestens 18V, da kanns aber auch noch Probleme auf dem Wagenbus geben).
Such dir ein schönes Netzteil raus (die Schaltnetzteile von Meanwell sind ganz gut) oder kauf dir ein einstellbares Labonetzgerät (gibts auch ganz brauchbare ab 90 Euro)
Ich habe es doch geschrieben: Die Anzeige läuft. Kein Flackern oder sonst was, lediglich die Signalpegel müssen nach wie vor 24V betragen. Die Versorgungsspannung wird intern sowohl für die LED-Matrizen als auch für die Steuerung auf Werte zwischen 5 und 12 Volt heruntergeregelt, daher braucht man außer für den Datenbus keine 24V.
Hier ein Video
Geändert von Mezgrman am 6.Feb.2014 19:10
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 10 Feb. 2014 11:00
|
Sie läuft! Ich habe noch einmal bei Annax angerufen die Anzeige läuft mit DS003c! Kein Wunder, dass es nicht funktioniert hat.
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: ANNAX Innenanzeige will nicht, 10 Feb. 2014 12:33
|
Hi,
Kannst Du mal bitte ein Bild einstellen mit Text!
Vielen Dank!
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 10 Feb. 2014 12:47
|
Noch im demontierten Zustand, aber ich kann (und werde sicherlich) auch noch mal welche machen, wenn ich die Anzeigen anschlusstechnisch an meine Bedürfnisse angepasst habe.
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: ANNAX Innenanzeige will nicht, 10 Feb. 2014 13:36
|
Vielen Dank, sieht gut aus! Und der Text ist jetzt auf beiden Seiten?
|
|
| |
Beitragsbewertung:
|
Mezgrman
Gelehrter
103 Beiträge
|
RE: ANNAX Innenanzeige will nicht, 10 Feb. 2014 16:07
|
ttdragan:
Vielen Dank, sieht gut aus! Und der Text ist jetzt auf beiden Seiten?
Genau, auf jeder Seite ist links ein "Wagen hält" und daneben die 120x8-LED-Matrix.
|
|
| |
