Elektrische Spezifikation für IBIS-Schnittstelle
Forum
- Technische Fragen / Info‘s




Name Nachricht
mosfetkiller


Siedler

Elektrische Spezifikation für IBIS-Schnittstelle, 05 Oct. 2015 11:48


Hallo liebe Leute,

ich bin ganz neu hier im Forum und kenne mich noch nicht großartig mit IBIS aus.

Ich habe jedoch Ahnung von Elektronik und Platinenherstellung und habe mir zum Ziel gesetzt, einen eigenen Schnittstellenwandler für meine neu erstandene Anzeige zu bauen. (Flipdot, die genaue Bezeichnung müsste ich nochmal nachschauen, falls es wen interessiert.)

Den folgenden Thread habe ich natürlich bereits eingehend studiert, jedoch möchte ich aus Interesse und der Herausforderung halber mein eigenes Interface bauen:
Schnittstellenwandler

Daher bin ich erstmal auf der Suche nach der technischen Spezifikation der elektrischen Schnittstelle von IBIS:
...also ob es ein Spannungs- oder Stromgesteuertes Interface ist, ..
...welche maximalen Ströme auf den Leitungen erlaubt sind, ..
...und so weiter und so fort.

Zum Datenprotokoll selbst habe ich schon einiges an Informationen gefunden, jedoch eben zur elektrischen Seite nicht viel. Auch wenn ich nach VDV300 google, werde ich irgendwie nicht glücklich..

Vielen Dank schonmal für eure Antworten!

Gruß,
Paul!

Beitragsbewertung:

puplictraffic


Senator
782 Beiträge

RE: Elektrische Spezifikation für IBIS-Schnittstelle, 05 Oct. 2015 19:27


Bei den meisten Geräten, welche Wagenbusmaster sind, wird als maximale Stromstärke 1A angegeben, die Spannung 24V (ist wohl TTL)

Genauerer Auszug aus der hpw-Beschreibung für das MAS3:

* Party-Line (4-Draht-Leitung)
* asynchrone, serielle Datenübertragung
* Datensicherung durch Paritybit
* 1200 Baud, Vollduplex
* galvanische trennung (mit Optokopplern)

Wagenbus-Empfänger
* bei +BAT I gleich 17V ungleich 32V
- Schaltschwelle :aktiv ‘0‘<6V
:passiv ‘1‘ > +BATI - 6V
*bei -BATI gleich 24V
- Eingangstrom : 75mA +/-10mA
*Filterzeit : 234µs +/-11%

Wagenbus-Sender
* beim maximalen Schaltstrom von 640mA
- max Spannungsabfall : 1V
- max Kurzschlusstrom : max 2,5A (max. 1s)
<640mA (dauernd)

* ohne VER ist mit dem MAS3 ein max Schaltstrom von 400mA zugelassen (> max 20 Teilnehmer)


BATI = BAT IBIS = Spannungsanschluss für IBIS (gibts beim IBIS2 noch BATF für BAT FUNK)

Beitragsbewertung:

Brose-Matrix



Gelehrter
246 Beiträge

RE: Elektrische Spezifikation für IBIS-Schnittstelle, 06 Oct. 2015 17:34


Was die elektrischen Eigenschaften betrifft, kocht jeder Hersteller sein eigenes Süppchen. Auch abhängig davon, was das Gerät machen soll (z. B. nur Fahrzielanzeigen ansteuern). Manche sind auch nicht dauerkurzschlussfest, haben keine "richtige" Strombegrenzung, manche ersparen sich im Sendezweig den Hi-Level-Transistor und setzen dafür ein Widerstand ein usw.

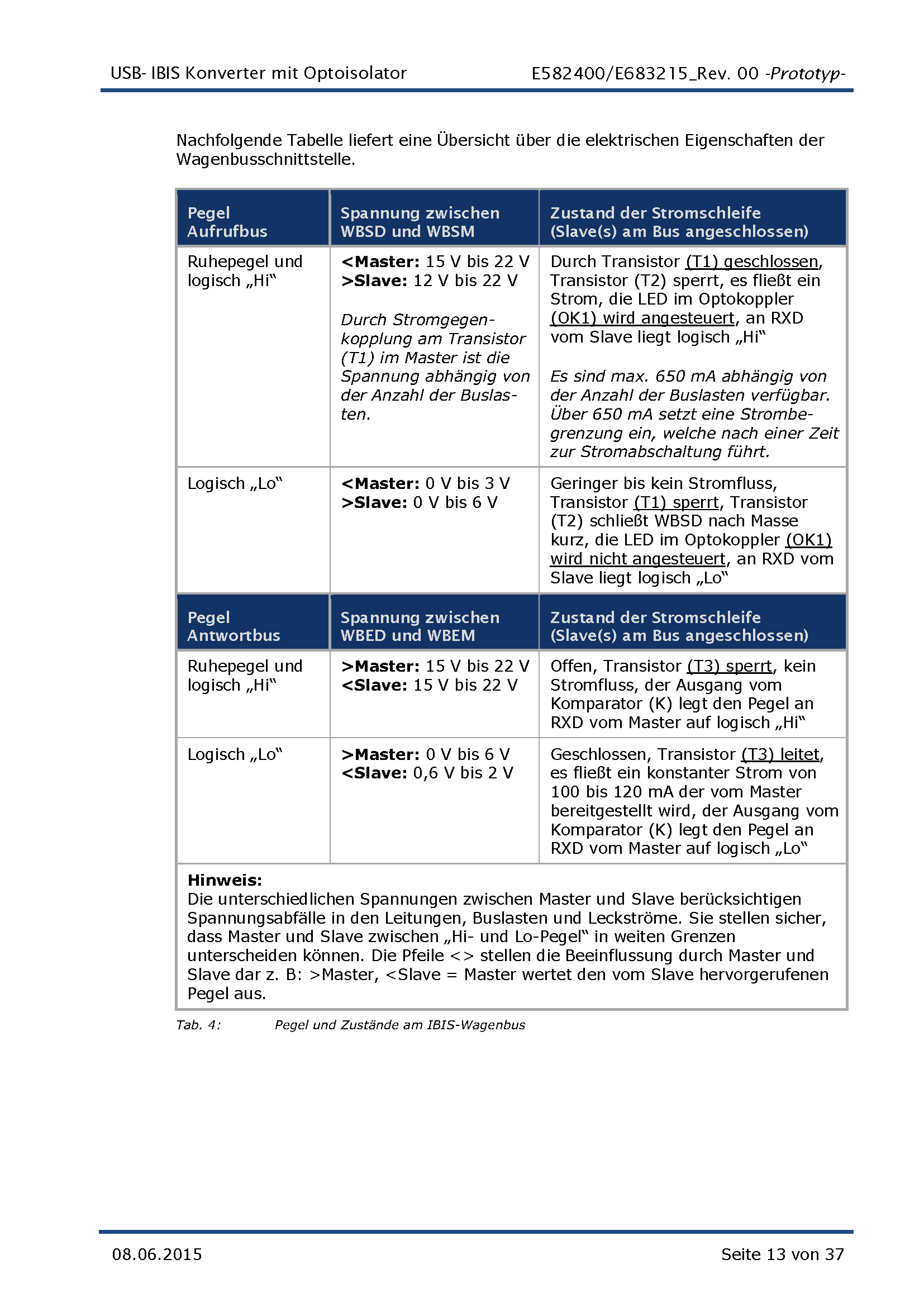

Mit diesen Spezifikationen baue ich meine Wandler:



Beitragsbewertung:

mosfetkiller


Siedler

RE: Elektrische Spezifikation für IBIS-Schnittstelle, 06 Oct. 2015 18:39


Vielen Dank für eure Antworten, damit ist mir schon mal sehr geholfen!

Beitragsbewertung:
