ttdragan
Siedler
|
Schnittstellenwandler, 30 Sep. 2012 15:19
|
Hallo,

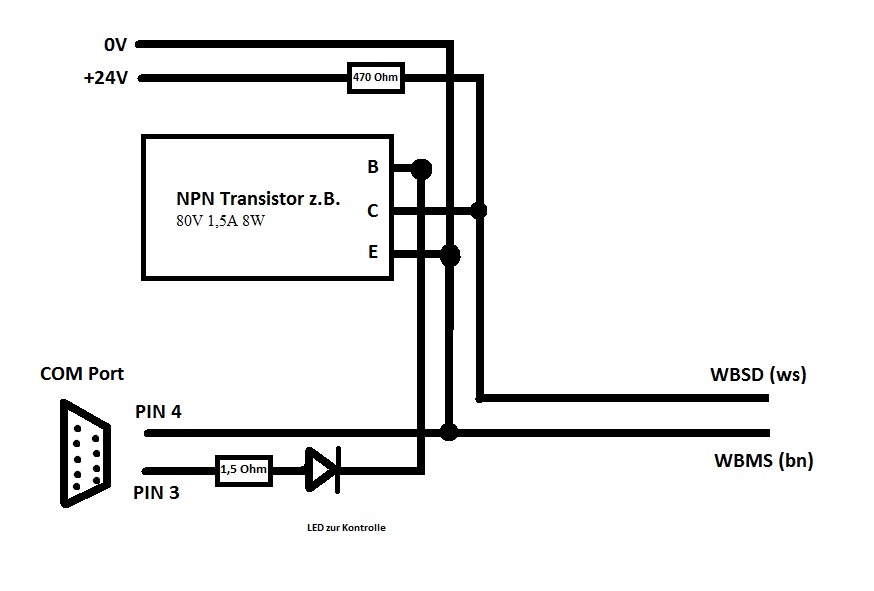

Ich möchte hier unsere Schnittstellenwandler vorstellen. Beginnen möchte ich mit der Einfachsten Variante. Benötigt werden nur ein paar kleine Bauteile. Achtung! Es gibt bei dieser Form keine Absicherung für den PC! Bei mir laufen aber div. Koppler so und wir haben uns noch nichts zerstört!
Dieser kann nur Senden!
Geändert von ttdragan am 30.Sep.2012 17:46
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: Schnittstellenwandler, 30 Sep. 2012 17:47
|
Ich hatte bei der ersten Skizze die Bezeichnung am Transistor falsch!
Sorry!
ДОHT ВОPPИ, БИ XЗППИ
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
weiter Variante, 06 Oct. 2012 11:34
|

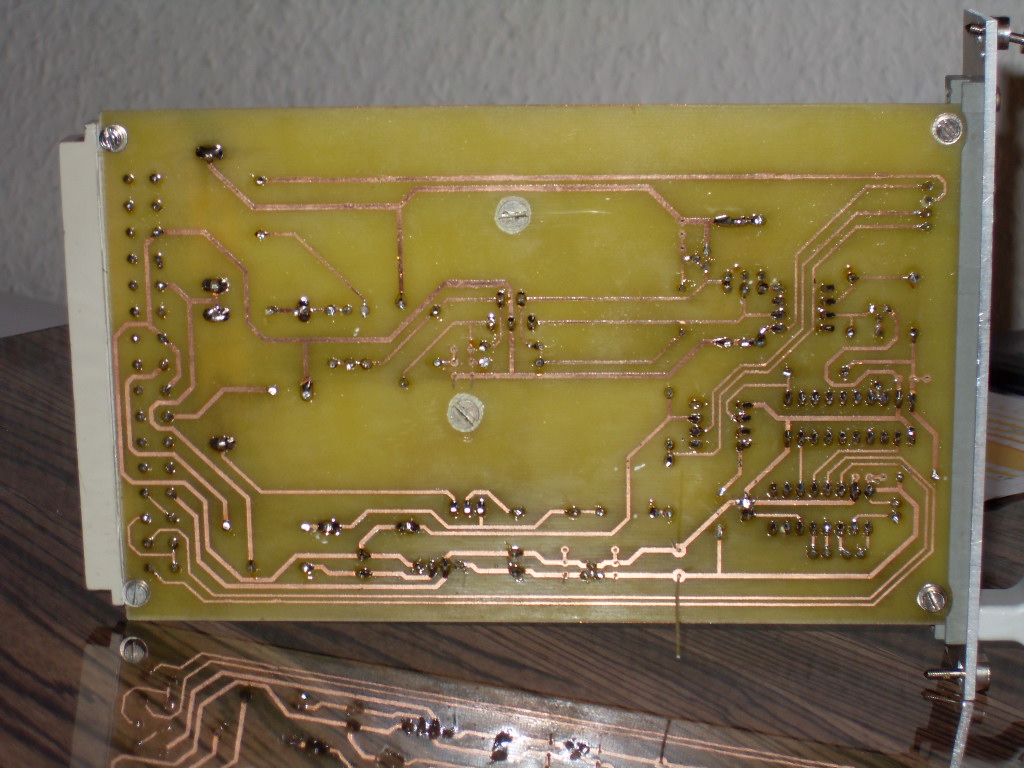

Hier nun die Professionelle Variante.
Mit diesem ist auch das Empfangen vom Antwortbus möglich. Ich habe diesen für eine Steckkarte mir anfertigen lassen, da ich ein 19" Rack nutze u.a auch für das DIAS.
Geändert von ttdragan am 6.Oct.2012 11:35
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Schnittstellenwandler, 07 Oct. 2012 10:23
|
Hast du auch einen Schaltplan dazu und könntest den schicken bzw. veröffentlichen?
Danke schonmal ;-)
|
|
| |
Beitragsbewertung:
|
cybox
Gelehrter
219 Beiträge
|
RE: Schnittstellenwandler, 07 Oct. 2012 11:58
|
Diese Schaltung wurde zum Testen aufgebaut, einen Link auf den Schaltplan gibt es weiter unten. Sie entspricht im Wesentlichen der Schaltung von Marcel,
in einer kompakteren Version. Die Platine war nicht optimal, Leiterbahnen zu dünn, die Buchse muß unbedingt extern angebracht werden, sonst bricht man sie von der Platine.
Zur Funktion kann man sagen das die Schaltung gut funktioniert, sie ist aber 1:1 nicht für den ‘echten‘ Einsatz im Fahrzeug geeignet. So ist sie teilweise nicht Kurzschlußfest.
Einige der Bauteile könnten noch verändert / neu dimensioniert werden. Dafür gibt es eine galvanische Trennung über Optokoppler, so das die 24Volt nicht so ohne weiteres in Richtung PC gehen.
(Schaltplan)
Bis denne,
Stephan
|
|
| |
Beitragsbewertung:
|
NORA4833
Moderator
390 Beiträge
|
RE: Schnittstellenwandler, 24 Oct. 2012 15:28
|
Hallöle,
nun scheint mein Schnittstellenwandler von Brose zu versagen -.- er lässt die signale, die rein kommen nicht mehr zu den Ausgängen. diese bleiben gesperrt (empfangsrichtung ist jedoch weiterhin benutzbar und auch das durchschleifen als "Monitor" geht weiterhin). was passiert ist weis ich leider nicht, aber das hat mich dazu gebracht das Gerät einmal zu öffnen und reinzuschauen. Das Herzstück des ganzen scheint ein MX232 zu sein, wie auch bei Stephan seinem Schnittstellenwandler. Anbei einmal 3 Bilder vom Innenleben.
Totale auf die Hauptplatine mit MAX232
Draufsicht auf die Schalter zum invertieren der Signale und der Kontroll LED´s (wenn ein Ausgang in richtung PC nicht freigegeben ist dann leuchtet jeweils die Rote LED)
LED / Schalterplatine von Unten.
Lg Mark
|
|
| |
Beitragsbewertung:
|
cybox
Gelehrter
219 Beiträge
|
RE: Schnittstellenwandler, 24 Oct. 2012 18:43
|
> nun scheint mein Schnittstellenwandler von Brose zu versagen
Moin,
scheinen aber recht gängige Bauteile zu sein, und viele gesockelt. Kann mann bestimmt reparieren
Bis denne,
Stephan
|
|
| |
Beitragsbewertung:
|
NORA4833
Moderator
390 Beiträge
|
RE: Schnittstellenwandler, 24 Oct. 2012 19:05
|
Der Wiederstand oben links in der ecke scheint kaputt zu sein, rein optisch. ich werde es nochmal nachmessen. Vielleicht is damit der fehler ja schon gefunden.
Lg Mark
|
|
| |
Beitragsbewertung:
|
cybox
Gelehrter
219 Beiträge
|
RE: Schnittstellenwandler, 24 Oct. 2012 19:58
|
> Der Wiederstand oben links in der ecke scheint kaputt zu sein, rein optisch
Stimmt, der ist augenscheinlich wohl hin.
Möglicherweise ist es aber ein Sicherungswiderstand und er raucht nach dem Auswechseln gleich wieder ab.
Darunter ist warscheinlich noch ein (identischer) Widerstand.
Sonst man schauen was das Bauteil auf dem Kühlkörper rechts daneben genau für eines ist (kann man nicht lesen), mit den fünf Beinen.
Noch weiter rechts könnte ein Stabi sein, 5 oder 15 Volt (7815). Da wäre PIN 1 (links) der Eingang, Mitte Masse und rechts müßte man die Ausgangsspannung messen können.
Bis denne,
Stephan
|
|
| |
Beitragsbewertung:
|
NORA4833
Moderator
390 Beiträge
|
RE: Schnittstellenwandler, 24 Oct. 2012 20:26
|
Korrekt, der Wiederstand darunter ist exakt der selbe. Das Bauteil links (mit den 5 Beinchen) ist ein TCA365B laut Google ein Verstärker-element. Mit dem bauteil rechts daneben hast du recht es ist ein L7815. Ich werde es erstmal versuchen mit einem Wiederstandtausch und dann natürlich berichten ;)
|
|
| |
Beitragsbewertung:
|
executivul
Siedler
1 Beiträge
|
RE: Schnittstellenwandler, 02 Nov. 2012 12:08
|
Hallo,
Bitte entschuldigen Sie mich für nicht Deutsch sprechen, habe ich versucht Übersetzen mit Google.
Ich versuche, zu einer Krueger Flip-Dot-Display anschließen, und meine eigene Schnittstelle, die erste schematische viel einfacher scheint (obwohl nicht geschützt), meine Frage ist: ist das Pin4 oder Pin 5 an der RS232-Schnittstelle? Im Diagramm ist Pin 3 (Tx) und Pin4 (DTR) geschrieben?? Wäre nicht mehr in Ordnung, Pin5 (GND) benutzen? Wissend, dass es keinen Schutz will ich nicht zu braten meinem Laptop.
Zweitens: Ich habe dieses youtube Video gefunden
[URL = //www.youtube.com/watch?v=d9NEJi8Muhc] //www.youtube.com/watch?v=d9NEJi8Muhc [/ URL]
Welche zeigt eine weitere einfache Schnittstelle, leider gibt es keine schematische vorgesehen, Ich habe wieder das Video zu den omnibus Foren verfolgt, und da habe ich habe das gleiche username "NORA4833" gefunden, so wenden Sie sich bitte können Sie mir die Schaltpläne.
Danke sehr!
[Original message:]
Hello,
Please excuse me for not speaking German, I‘ve tried translating with Google.
I am trying to connect to a Krueger flip-dot display, and build my own interface, The first schematic seems much simpler (although not protected), my question is: is that Pin4 or Pin 5 at the RS232 port? On the diagram is written Pin 3(Tx) and Pin4(DTR)??? Wouldn‘t be more ok to use Pin5 (GND)? Knowing that there is no protection I do not want to fry my laptop.
Secondly: I‘ve found this youtube video
//www.youtube.com/watch?v=d9NEJi8Muhc
Which shows another simple interface, unfortunately there is no schematic provided, I‘ve traced back the video to the omnibus forums, and there I‘ve found the same username "NORA4833", so please can you provide me the schematics.
Thank you very much!
Geändert von executivul am 2.Nov.2012 12:11
|
|
| |
Beitragsbewertung:
|
a/3
Siedler
11 Beiträge
|
RE: Schnittstellenwandler, 13 Nov. 2012 17:13
|
Hallo, mein Name ist Dan und ich arbeite bei einem öffentlichen Verkehrsbetrieb in Rumänien. Kürzlich haben wir mehrere Busse aus Holland Berkhof Premier SB 250 Jonckheer beschafft und dank Ihrer Beiträge in diesem Forum haben wir es geschafft, die Krüger-Anzeiger mit den Linienbezeichnungen von unserem Verkehrsnetz in Betrieb zu nehmen. Nun würden wir eine Zeichnung von der Schaltung vom Plan unter dem Link http://s7.directupload.net/file/u/24683/qxikxwrp_png.htm brauchen. Könnten Sie bitte uns damit helfen?
Geändert von a/3 am 6.Dec.2012 18:46
|
|
| |
Beitragsbewertung:
|
MB_Citaro_E_4
Bürger
76 Beiträge
|
RE: Schnittstellenwandler, 15 Feb. 2013 20:44
|
Nabend,
@ttdragan
Steht in deinem ersten Schaltplan die 0V für den Minuspol des 24V-Netzteils ?
Wäre dieser Transistor dafür auch in Ordnung : klick ?
Und bist du sicher, dass der Widerstand für die LED nur 1,5 Ohm sind ? Kommt mir sehr wenig vor.
Lg
MB_Citaro_E_4
|
|
| |
Beitragsbewertung:
|
ttdragan
Siedler
|
RE: Schnittstellenwandler, 15 Feb. 2013 21:52
|
Ja die "0" steht für Minus! Ich habe jetzt ca. 20 Stück von gebaut und alle sind mit 1,5 klar gekommen! Sollte gehen!
Gruß
ДОHT ВОPPИ, БИ XЗППИ
|
|
| |
Beitragsbewertung:
|
MB_Citaro_E_4
Bürger
76 Beiträge
|
RE: Schnittstellenwandler, 15 Feb. 2013 22:08
|
Alles klar. Dachte nur da passt was nicht da ich normalerweise mit höheren Widerständen auch bei niedriger Spannung arbeite.
Was für eine Spannung muss das sein ?
Gleichstrom oder ?
Lg und vielen Dank für die Hilfe
MB_Citaro_E_4
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Schnittstellenwandler, 15 Feb. 2013 22:14
|
Ja, da im Bus auch nichts anderes vorzufinden ist, handelt es sich um 24 Volt Gleichstrom....
|
|
| |
Beitragsbewertung:
|
MB_Citaro_E_4
Bürger
76 Beiträge
|
RE: Schnittstellenwandler, 16 Feb. 2013 13:53
|
Vielen Dank, dann habe ich das ja richtig vermutet.
LG
|
|
| |
Beitragsbewertung:
|
Tailsderfuchs
Adeliger
285 Beiträge
|
RE: Schnittstellenwandler, 21 Mar. 2013 22:33
|
Nabend. Ich hab ein Problem mit dem Schnittstellenwandler.
Leidergottes hatte ich hier zuhause ein technisches Problem und mir ist der Wandler Abgeraucht: Sprich die Widerstände sind Durchgerasselt und der Transistor dazu. Ich habe nun einen Baugleichen NPN Transistor neu angelötet und auch neue Widerstände Verbaut.. ABER... Irgendwas stimmt ganz und garnicht.. Wenn ich am WB Ausgang vom Wandler messe habe ich 19 V Ausgangsspannung. Klemme ich jedoch die leitungen auf den WB Und somit an die HSA geht die Spannung auf 2 V runter. .. Das gleiche Passiert AUCH wenn ich die Matrix anschliesse. Stecke ich die Matrix und die HSA Ab vom Wagenbus sind wieder 19 V Auf der leitung... ähm ’? Hats die anzeigen gekillt oder was ist falsch?
|
|
| |
Beitragsbewertung:
|
Tailsderfuchs
Adeliger
285 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 04:39
|
Moin moin *Gähn*. Ich habe mich noch in der Nacht rangesetzt und versucht, den Wandler irgendwie wieder flott zu kriegen den ich von Marcel bekam. Und dennoch tut sich nicht viel.
Die Sendediode blinkt zwar wieder auf vom Wandler. Doch reicht die Spannung einfach nicht aus die ich brauche für den Wagenbus. Der witz an der ganzen sache ist. Habe ich NICHTS am Wagenbus habe ich 18V drauf.. Sobald ich die HSA oder die Matrix anlege fällt es mir auf 3V ab (Und die HSA hab ich mit dem Testmodus schon getestet und ihr Testprogramm läuft)... Bevor mir der Wandler abgeschmiert ist hatte ich immer 19 V auf dem Wagenbus. Jetzt mit tauschteilen (vermutlich falscher Transistor) Sackt die spannung ein sobald Endgeräte angeschlossen werden.
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 13:17
|
Hast du den einfachen Wandler siehe erster Beitrag ganz oben?
Wird der 470R Widerstand heiß wenn du die Schaltung an den IBIS-Bus klemmst? Wenn ja, könnte WBSD und WBSM vertauscht sein oder eben ein Kurzschluß im IBIS-Gerät/Leitung sein.
Der Transistor in obiger Schaltung ist, wenn er richtig angeschlossen ist, seitens des Ausgangs, so gut wie unkaputtbar.
Geändert von Brose-Matrix am 25.Mar.2013 13:29
|
|
| |
Beitragsbewertung:
|
Tailsderfuchs
Adeliger
285 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 14:45
|
Nein der Neue Widerstand wird nicht heiss. Die alten sind beide Schwarz geworden die da drauf gelötet waren. Aber das war von mir ein Fehler ich hatte gerade getestet und vergessen das IBIS abzuschalten und so entstand eine Übertaktung.
Und die geräte können auch nicht Kaputt sein denn das IBIS Sendet weiterhin seine Daten raus. Es geht mir ja darum dass das Signal nicht die Stärke hat die es eigentlich braucht. Und langsam bin ich der Meinung, Das es evtl entweder ein Falscher Transistor ist oder n Falscher widerstand.. Ich hab da bis heut morgen um 6 noch Dranngehangen.
|
|
| |
Beitragsbewertung:
|
Brose-Matrix
Gelehrter
246 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 14:57
|
Schick mir mal ein Bild von deiner Schaltung oder stell eins rein.
Was für ein Transistor hast du verwendet?
|
|
| |
Beitragsbewertung:
|
Tailsderfuchs
Adeliger
285 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 15:31
|
Ich habe eine PN Geschickt da ist das Bild enthalten.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 15:48
|
Das klingt nach Masseschluss aufm Wagenbus, hast du denn ein Gehäuse um den Wandler drum rum?
|
|
| |
Beitragsbewertung:
|
Tailsderfuchs
Adeliger
285 Beiträge
|
RE: Schnittstellenwandler, 25 Mar. 2013 15:59
|
Nein da ist kein Gehäuse drumherum . Aber ich sehe auch nicht wo die Masse gegen kommen könnte
|
|
| |
