Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 13:41
|
Hallo liebes Forum,
ich hoffe ihr könnt mir helfen, da ich langsam am verzweifeln bin.
Ich habe mir vor Jahren eine Lawo Innenanzeige gegönnt. Passend dazu einen IBIS-Wandler "Lynx". Damit lassen sich im IBISutility problemlos per DS003c Freitexte schildern.
Vor wenigen Wochen bekam ich von einem guten Bekannten noch die passende FlipDot-Frontanzeige aus einem Dresdner Tatra T4D zusammen mit dem passenden Steuergerät und beiden ROM‘s, wo mir auch die Dresdner Ziele und Sonderzeichen jeweils drauf gebrannt wurden.
Ich habe also das IBIS-Kabel mit dem CPC-Stecker von der Innenanzeige auf die Frontanzeige umgesteckt und das Netzteil (24V 5A) ebenfalls angesteckt.
Versuche ich nun im IBISutility die Liniennummer (per DS001) und/oder Sonderzeichen bzw. Zieltexte per DS003a zu schildern, passiert an der Anzeige rein gar nichts. Am Strom kann es aber meiner Meinung nach nicht liegen, denn sobald ich das Netzteil anschließe startet das Steuergerät und zeigt mir auch kurz darauf auf dem Board selbst eine "1" an.
Habt ihr noch Ideen bzw. Tipps für mich?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 13:49
|
Hey,
Dresden hat zumindest beim Bus den DS3a LW.
Hast Du mal diese Variante versucht?
Außerdem: Besitzt der Flipdot einen Masterrechner oder Mono-Slave?
Bei Mono Slave wird ein Mono-Master benötigt.
Beziehungsweise besitzt es den 802 Rechner?
Der IBIS darf nicht direkt an den Monobus angeschlossen werden! Nur an den IBIS Eingang vom Mono-Master.
Geändert von luckysunyblue am 13.Mar.2026 13:50
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 13:55
|
Hey du,
ja, DS3a LW hatte ich schon probiert, da passiert aber auch nichts.
Was das für ein Steuergerät ist, weiß ich nicht. Soll ich vielleicht einfach mal ein Bild machen?
Also kann ich nicht die selbe Verkabelung wie bei der Innenanzeige verwenden oder wie meinst du das?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 14:03
|
Hey,
Bilder sind immer Hilfreich.
Am besten direkt auf imgBB hochladen und den BBcode Einbettungscode ins Beitrag einfügen.
Erstmal wäre zu Wissen was für ein Rechner verbaut ist.
Bei Lawo FlipDot kannst Du den 802/xx, den Monomaster, Sicma-Master oder Mono-Slave Rechner haben.
Mono-Slave Rechnern benötigen einen Master z.B. Smart-Master, Topform CU3, Sicma-Control, Monomaster.
An dieser wird der IBIS angeschlossen und die Mono-Slave Anzeigen.
Zeigt es dir die "1" auf der FlipDot selbst oder auf dem Flipdot Anzeigerechner?
Wenn es auf dem Anzeigerechner ist wird es sich um den 802/15 Rechner handeln.
Bei 802/15 Rechner würde die 1 bedeuten das der IBIS Telegramm in Ordnung ist.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 14:13
|

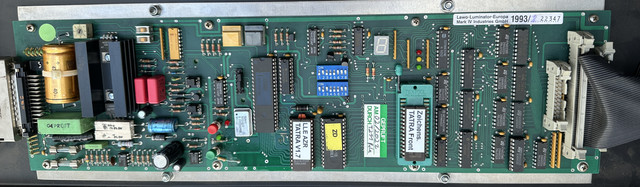

So, ich hoffe das hat geklappt mit dem Upload.
Geändert von DerWerwolf am 13.Mar.2026 14:14
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 14:19
|
Okay es ist ein IBIS Rechner.
Hast auch mal versucht mit DS003?
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 14:27
|
Probiert ja, aber auch da passiert leider nichts
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 15:00
|
Hast Du Möglichkeit die Eproms auszulesen?
Auf Bilder zu urteilen scheinen die wohl Festtext zu haben 🤔
Teilweise aber auch Freitext.
Oder Dresden hat ein spezielleren DS3a LW als das IBISutility schicken tut.

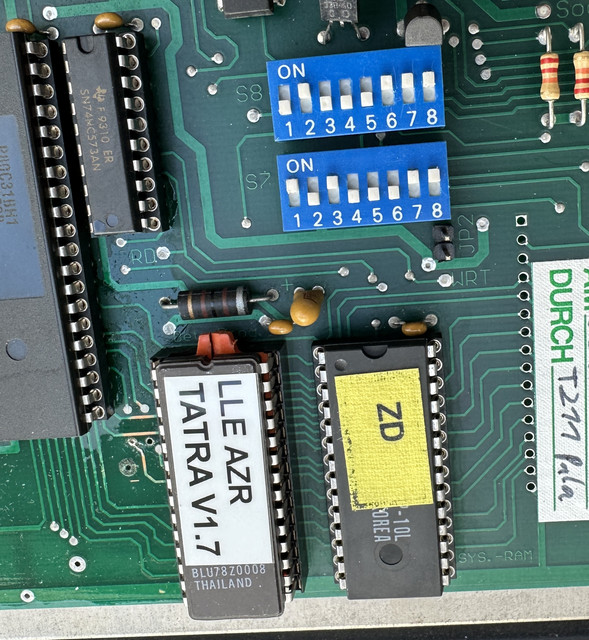

Nach den DIP Schalter Einstellungen zu Urteil scheint das eine bis zu 16 zeilige Anzeige zu sein.
Firmware ist 256KB Eprom und im Datenspeicher eine 512KB Eprom.
Geändert von luckysunyblue am 13.Mar.2026 15:22
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 16:23
|
Nein, aber ich habe keine Möglichkeit die auszulesen, habe aber vor 2 Wochen mir ein neues Steuergerät organisiert und die beiden EPROMS mit den aktuellen Zielen und Sonderzeichen neu schreiben lassen. Also ja, es ist definitiv nur Festtext. Darum verwundert es mich, dass ich eben weder die Sonderzeichen, noch die festen Ziele schildern kann.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 16:32
|
Was heißt hier "Steuergerät"?
Außerdem passt die Firmware zu den Rechner überein?
Bei Lawo Ziele musst zudem die richtige Eprom Größe in der Konfiguration eingestellt sein.
Außerdem sollte die Firmware auch Ziele aus Tedplus bzw. Ted900 unterstützen.
Was für Eproms wurden da eingesetzt?
Ein universelle Firmware für den 802 Rechner ist mir unbekannt.
Wenn die Anzeige Beispielweise ein Firmware für DS021 hat, dann nützen die Festtextziele überhaupt nicht.
Für Festtext ist häufig der AZR1xx Firmware verwendet worden sofern man nix spezielles hat.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 21:08
|
Also STR sagt mir nix.
Die Dresdner Tatras hatten FD51 1.6, die Busse FD51 1,7 als Betriebsprogramm und Zeichensatz war jeweils zur Anzeige zugehörig gesteckt.
Gesendet werden muss DS001, DS001a und DS003aLW - wobei es bei den Formatzeichen erstmal egal ist, was drin steht, die Anzeige sollte immer irgendwas schildern.
Über dem großen Kühlkörper links ist ein Codierschalter, dieser sollte idealerweise auf 1 oder 2 stehen.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 13 Mar. 2026 21:35
|
Mit Steuergerät meine ich den Anzeigenrechner, sorry die Wortwahl.
Kann am Montag nochmal detailliert schreiben, was auf den EPROMS draufsteht. Hatte wie gesagt letztens nochmal komplett neue bekommen und die sind mit nem gedruckten Label versehen, lassen sich also besser lesen. Aber eben erst Montag weil meine Anzeigen alle bei mir im Büro und nicht zuhause stehen.
Tja und genau das ist das Problem, sie schildert halt gar nicht und ich verstehe nicht warum. Denn Netzteil und der Wandler funktionieren ja.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 12:37
|

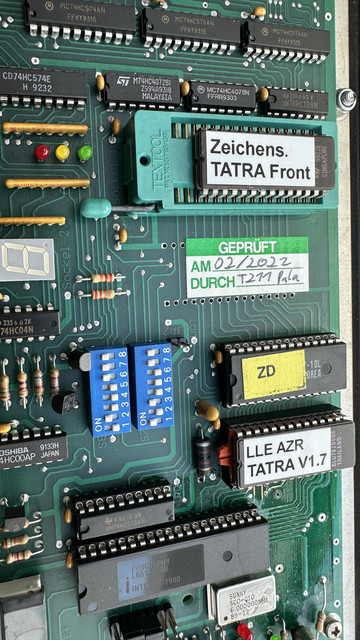

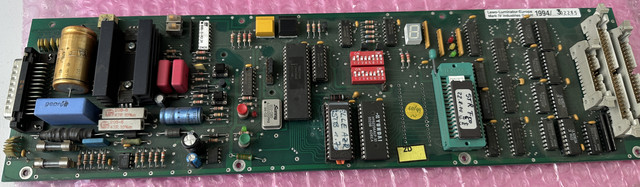

Ich habe nochmal neue Bilder gemacht, auch mit einem anderen Anzeigenrechner, aber auch da passiert leider gar nichts an der Anzeige selbst.
Geändert von DerWerwolf am 17.Mar.2026 12:37
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 12:47
|
Lässt sich so leider nicht herausfinden welche Datensatz nun auswertet.
Der Zeichens. Front Eprom wird nur Zeichensatz beinhalten für den zentralen Datenhaltung.
ZD wird dann wohl die Einstellung für den zentralen Datenhaltung sein.
Wobei ich es kenne das dies fest in der Firmware drin ist
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 12:56
|
Ich hab es ja bereits mit dem DS3aLW im IbisUtility probiert, nur da passierte ja nichts. Bzw. hab ich auch alle anderen Datensätze durchprobiert. Ebenso mit DS1 bzw. DS1a ob ich wenigstens da was reinbekomme.

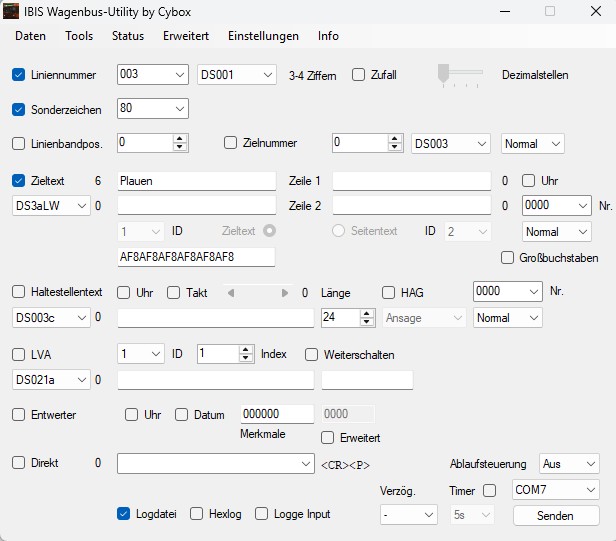

Oder hab ich da vielleicht schon nen Fehler bei der Eingabe gemacht. Anbei mal ein Screenshot aus meinen Einstellungen.
Auch wenn ich die Zielnummer bspw. ins dazugehörige Feld schreibe schildert er das leider auch nicht.
Geändert von DerWerwolf am 17.Mar.2026 12:57
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 14:28
|
DS003 kann er auch nur schildern wenn Fahrtziele im Eprom in der Grüne Sockel befindet.
Eigentlich müsste man die gängigen Datensätze probiert werden.
DS001, 1a, 3a zA4, 3a zA5, 3a zA2, 21, 21t, 21 VMX etc.
Sind die Daten noch original von der DVB?
Es wird einen Grund haben warum es eigenen Firmware hat laut Aufkleber.
Es wäre auch gut wenn man die Eprom Daten einsehen könnte.
Ich könnte mich anbieten zum auslesen.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 14:37
|
Sind es, wie gesagt, die EPROMS wurden erst vor ein paar Wochen mit aktuellen Zielen direkt durch einen freundlichen Menschen der DVB beschrieben.
Du kannst mich gerne mal besuchen kommen, kommst du denn aus Dresden? Ich würde die Anzeige ungern nochmal hier weg transportieren, da sie auf Grund der Größe schon auf dem Hinweg in meinem Auto Kratzer hinterlassen hat :-/
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 17 Mar. 2026 18:20
|
Aus der Ecke da komme ich nicht wech.
Dresden liegt von meinen Standort auf der andere Seite von Deutschland. 😄
Zum auslesen würde nicht mal die komplette Anzeige benötigt werden.
Da reichen lediglich die Eproms aus. Maximal der Rechner damit die Eproms "geschützt" bleiben.
Nun ist die Frage in wie weit der Bearbeiter bei der DVB mit der Materie auskennt.
War in der Ted Konfig die Eprom Einstellung passend zu der verwendeten Eprom?
Hat er die richtige Datei für den Rechner verwendet?
Passen die FlipDot Treibertabellen überein?
Das sind erstmal die Grundlegende Dinge die mich interessieren, wenn Du sagst, dass alle üblichen Telegramme in Utility durchgegangen bist.
Dadurch das auf den einen Eprom ZD drauf steht würde ich schätzen das hierbei ums Freitext handelt.
Diesen Sockel kenne ich eigentlich nur von der Flash Umrüstung, aber das es anderweitig verwendet wird ist mir neu.
Aber gut, irgendein Grund hat es wohl warum die ZD ebenfalls als Bin automatisch erzeugt wird.
Theoretisch müsste das Personal bei der DVB dir sagen können welche Datensätze die Anzeigen auswerten.
Was soll die Anzeige überhaupt machen außer darstellen?
Festtext wird bei dir ohne Eprom Brenner und ggfs. UV-Löscher eher nicht die Lösung sein und daher Richtung Freitext gehen?
Zeigt es auf den 7-Sequment Anzeige auch eine 1 an bei Datensätze die es eher untypisch für eine Anzeige ist wie zum Beispiel DS002, DS004?
Theoretisch könnte auch der aT Befehl funktionieren.
Dazu in IBISutility das Feld "Direkt" aktivieren und ins Textfeld aT11 scheiben. Damit sollte die Anzeige auf Gelb schalten. Quasi so als würde man auf den gelben Taster am Rechner drücken oder auch mal eine Versionsabfrage aV1 ans Adresse 1.
Je nach Firmware kann es die erwähnte Funktionen besitzen oder nicht.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 18 Mar. 2026 11:18
|
Oha, das dann natürlich doof.
Ich denke schon, dass der sich auskennt, wenn er schon seit Jahrzehnten in der Werkstatt arbeitet und explizit gefragt hat, was auf die ROM‘s geschrieben werden soll.
Dann frage ich nächste Woche einfach mal im Museum nach, da gibts auch jemanden der in der Werkstatt der DVB arbeitet.
Was soll die Anzeige machen?
Primär soll sie die Dresdner Festtexte darstellen. Dabei möchte ich selbst entscheiden, welches Sonderzeichen oder Liniennummer ich voranstelle ;-)
Also Freitext ist nicht zwingend gewünscht, habe aber auch nichts dagegen wenn sie das kann.
Das mit dem aT11 bzw. aV1 werde ich nachher mal testen ob da was passiert
Geändert von DerWerwolf am 18.Mar.2026 11:18
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 18 Mar. 2026 11:21
|
DerWerwolf:
Primär soll sie die Dresdner Festtexte darstellen. Dabei möchte ich selbst entscheiden, welches Sonderzeichen oder Liniennummer ich voranstelle ;-)
Dann wäre ab der AZR12 Betriebsprogramm der ideale.
Für Festtexte wird zudem TEDplus benötigt mit denen die Linien sowie Ziele definiert werden und hinterher ins Eprom im Grünen Schnellwechselsockel gebrannt werden.
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 18 Mar. 2026 11:24
|
Ich gehe doch davon aus, wenn es so "bestellt" wurde, dass es dann auch so gemacht wurde ;-)
|
|
| |
Beitragsbewertung:
|
DerWerwolf
Siedler
12 Beiträge
|
RE: Lawo Flip Dot Anzeige schildert nicht, 31 Mar. 2026 16:43
|
So, ich melde mich aus dem Museum zurück. Nachdem ich nun nochmal ein Foto von einer funktionsfähigen Anzeige bekommen habe, habe ich bei mir alles geprüft bzw. angepasst. Leider immernoch ohne Funktion. Ich habe dahingehend den Gelb-Taster auf dem Steuer-Rechner mal gedrückt um zu testen, ob die Anzeige überhaupt noch am Leben ist. Nachdem sich allerdings keines der Flip-Dots bewegt hat, vermute ich nun, dass die Anzeige selbst defekt ist. Oder hat noch jemand eine andere Idee, was ich noch probieren könnte?
|
|
| |
