BUSTEC Dat Konfiguration Dateien, 04 Mar. 2026 15:50
|
Hat zufällig jemand Konfigurationsdateien für Bustec-Anzeiger mit dieser Auflösung:
Adr. 1 19x160/13
Adr. 2 19x112/10
Adr.4 19x32/10
Mit dem Vise Programm kann ich alles anpassen, aber mir fehlen einfach Vorlagen.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 04 Mar. 2026 20:11
|
Im VISE kannst Du doch selber Konfiguration erstellen:

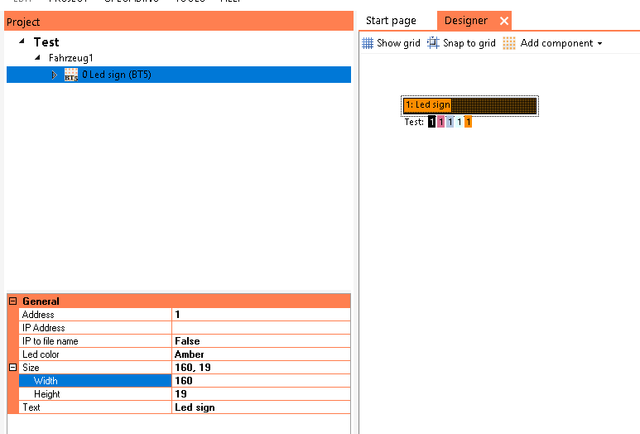

Du erstellst im VISE ein neues Projekt.
Im Reiter Designer bei "Project" erstellst Du eine Gruppe.
Rechts wo Du "Show Grid", "Snap to Grid" und "Add component" hast tust Du deine benötige Hardware hinzufügen.
Wenn Du z.B. eine LED Anzeigen ausgewählt hast kannst Du unten rechts bei "General" die IBIS Adresse, Auflösung einstellen:
Hinterher sollte die Darstellung im Designer automatisch anpassen.

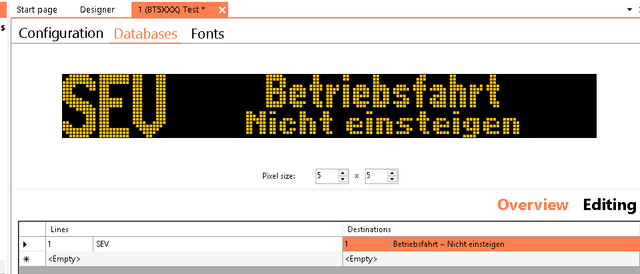

Einmal Doppelklick auf die Anzeige tut Bustec dieses in ein extra Tab öffnen.

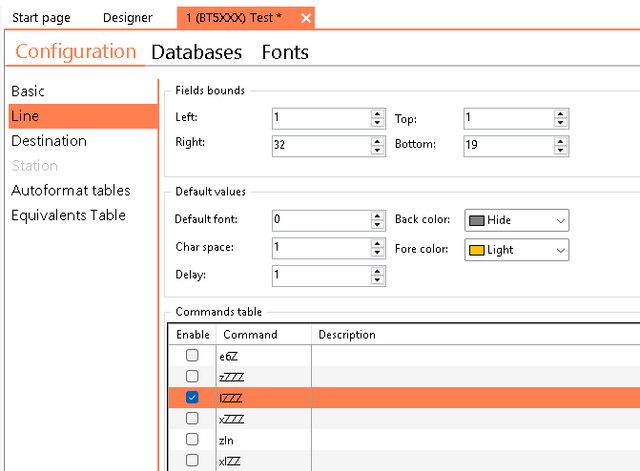

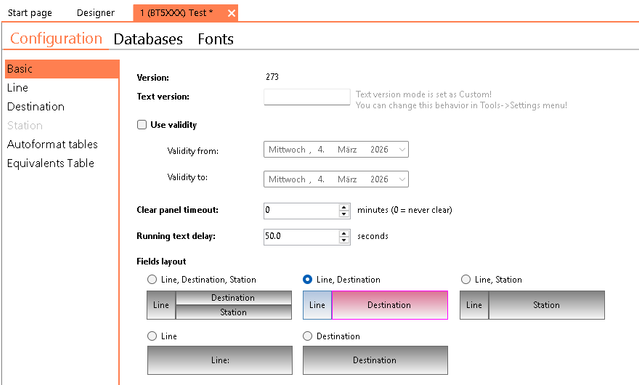

Im Reiter "Configuration" wählst Du "Line, Destination" aus.
In der linke Spalte "Line" wählst Du den Liniendatensatz aus mit der es abgerufen wird wie zum Beispiel "lZZZ" (LZZZ = DS001).

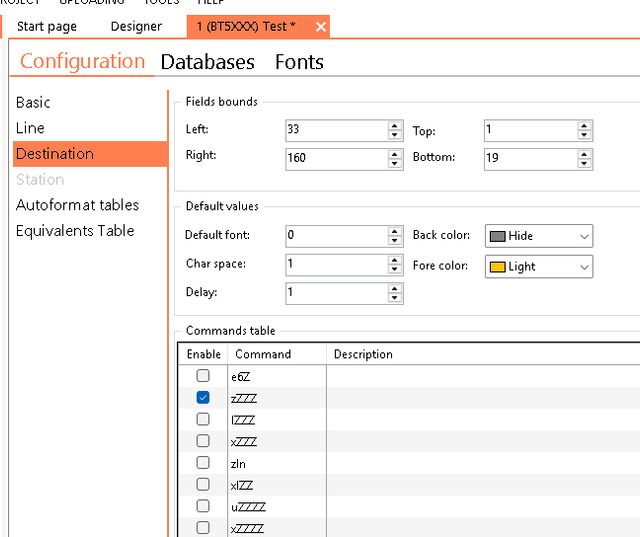

In der Spalte "Destination" wählst Du da dein Zieltext Telegramm aus. zZZZ wäre der DS003.


|
|
| |
Beitragsbewertung:
|
Lindi1968
Siedler
5 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 12:36
|
Danke für die ausführliche Antwort und Beschreibung.
wären aber Dateien hilfreicher.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 13:02
|
Dann will ich mal nicht so sein.
Eigentlich bekommt man die Software nur beim Hersteller und entsprechend hat man auch dort einen Ansprechpartner wenn man Fragen hat.
Schreib mir am besten eine Email damit ich die VISE Projektdateien senden kann.
Ich will nicht alles hier rein posten wollen.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:33
|
Vielleicht für die Allgemeinheit... hat mal jemand ne Größenordnung, womit man rechnen muss, wenn man sich daran versuchen will? Ich gehe davon aus, dass man bustec-Anzeigen mit einem L8401 ansteuern kann, wenn Ziele hinterlegt sind. Müssten Software und Downloadgerät (Steuergerät?) beschafft werden.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:43
|
freaksbus:
Müssten Software und Downloadgerät (Steuergerät?) beschafft werden.
Fürs Zieltexte zu erstellen braucht man halt den VISE Programm.
Soweit sollte es auch jeden Klar sein ;)
Bustec Steuergerät ist vom Vorteil, aber jetzt nicht zwingend notwendig.
Die Daten können mittels VISE und IBIS Schnittstellenwandler (Senden und Empfangen) ebenfalls in die Anzeige geladen werden.
Das Nachteil bei Bustec: Du kannst bustec Anzeigen haben die mit BUSE Daten arbeiten.
Das finde ich ein großes Problem. Steht zwar Bustec drauf, da erwartet man auch das es Bustec Daten nimmt und keine BUSE.
Diesen Thema hatten wir bereits in ein anderen Thema.
Wenn man Bustec Steuergerät hat braucht man auch kein L8401 ;)
Außer man will ein auf Lager haben wenn mal Fahrzeuge kommen die kein Bustec Steuergerät besitzen und das kommt häufig vor wie bei Fahrzeugen von Schilling, EVAG (bzw. Ruhrbahn mittlerweile), der WVG Gruppe etc.
Ein anderes Nachteil ist die Anzeigefirmware. Ältere Firmware sind Datensatztechnisch nicht Universell eingestellt.
Von Freitext auf Festtext sollte es allerdings funktionieren, aber will man von DS021 auf DS3a wechseln kann dies ein Problem sein.
Neuere Anzeigefirmware sollen von hören her mittlerweile einigermaßen Universell sein.
Von welchen Zeitraum man hier redet konnte man mir nicht sagen und ob es stimmt ist die nächste Frage.
Geändert von luckysunyblue am 5.Mar.2026 18:48
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:46
|
Ich hätte hier zwei Fahrzeuge, bei denen eine bustec-Anlage jeweils ohne Steuergerät verbaut ist. Allerdings von unterschiedlichen Betrieben und unterschiedlichen Alters. Ein 8401 für jede Anzeige und ein Steuergerät zum Updaten dürften wohl eigentlich die kostengünstigste Variante sein, bevor man sich zwei Geräte von bustec kauft. Aber klingt mal wieder nach einem Projekt, von dem man lieber die Hände lässt :D
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:51
|
freaksbus:
Ich hätte hier zwei Fahrzeuge, bei denen eine bustec-Anlage jeweils ohne Steuergerät verbaut ist. Allerdings von unterschiedlichen Betrieben und unterschiedlichen Alters. Ein 8401 für jede Anzeige und ein Steuergerät zum Updaten dürften wohl eigentlich die kostengünstigste Variante sein, bevor man sich zwei Geräte von bustec kauft. Aber klingt mal wieder nach einem Projekt, von dem man lieber die Hände lässt :D
Ja ist ein schwieriges Thema.
Man kann es nur versuchen.
Wenn es schief läuft guckt man um ob da was zu retten ist oder man baut es um.
Der einfachste Weg ist erstmal zu schauen: Nimmt es die VISE Konfiguration.
Da würde ich noch nicht so großartig etwas erstellen. Einfach ein simples Ziel wie Betriebsfahrt sollte ausreichen zum testen.
Wenn IBIS-Wandler hast der Senden und Empfangen kann sollte das bustec Steuergerät auch überflüssig machen. Außer ein anderer soll es laden, dann ist es natürlich blöd.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:56
|
Wäre es mein eigener Bus, würde die Anlage einfach getauscht. Es ist weder ein Wandler, noch ein Steuergerät vorhanden. Von daher von meiner Seite aus wenig Lust, solange man so viel Aufwand für einen ungewissen Ausgang machen muss. Wenn das so einfach wie bei BUSE wäre, hätte ich mich vielleicht mal drauf eingelassen, um mal über den Tellerrand zu schauen ;-)
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 18:59
|
Man könnte alternativ auch Bustec beauftragen, aber glaube da sind die Kosten für die Anschaffung zumindest für ein Bustec Steuergerät wesentlich günstiger.
Vielleicht findet sich auf den Gebraucht-Ersatzteilmarkt etwas.
BT900 oder BT902 wären hier die möglichen.
|
|
| |
Beitragsbewertung:
|
Alex‘01
Bürger
87 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 05 Mar. 2026 23:40
|
Wenn du mit einem Sende/Empfangen-Schnittstellenwandler an die Anzeige kannst, sende mal eine Versionsanfrage (aV Telegramm)... dann lässt sich oft schon sagen, ob die Anzeige mit VISE oder noch mit gb123 programmiert werden muss.
|
|
| |
Beitragsbewertung:
|
WojciechPL
Siedler
18 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 10:47
|
Weiß jemand, welcher IBIS-Konverter benötigt wird, um Daten an Bustec-Displays zu senden?
|
|
| |
Beitragsbewertung:
|
Alex‘01
Bürger
87 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 11:05
|
Ein normaler IBIS-Schnittstellenwandler, der als Master fungiert, senden + empfangen kann, ist ausreichend. Zu beachten ist nur, dass er auch höhere Baudraten (9600+) als der IBIS-Standard vorsieht, sauber verarbeiten kann.
|
|
| |
Beitragsbewertung:
|
WojciechPL
Siedler
18 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 11:19
|
Ich verstehe, dass dieser eine ausreichen wird?
https://www.hwpro.cz/oc/index.php?route=product/product&product_id=947
|
|
| |
Beitragsbewertung:
|
Alex‘01
Bürger
87 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 12:10
|
Sieht gut aus. Wenn man damit BUSE problemlos laden kann, wird es auch mit bustec-Anzeigen funktionieren.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 12:37
|
Kann man das irgendwie in Vorfeld ausprobieren ob der existierende Wandler die 9600 überhaupt schafft ohne Zugang zur Anzeige?
Habe hier einen RS232 <-> IBIS-Master Wandler den ich mit mein XP Laptop über den "richtigen" COM Port betreibe.
Bisher hatte ich Glück gehabt das schon entsprechend Steuergerät im Fahrzeug vorhanden waren. Konnte es entsprechend nicht ausprobieren.
|
|
| |
Beitragsbewertung:
|
Alex‘01
Bürger
87 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 15:26
|
Man könnte das schon testen, in dem man Senden und Empfangen am Schnittstellenwandler brückt und sich ein kleines Programm schreibt, das Daten mit entsprechender Baudrate sendet und auch wieder zurück erwartet. Alternativ schaut man mit einem guten Oszilloskop oder Logic Analyzer beim Senden auf die Wagenbus-Seite. Die Hauptursache in vielen Schaltungen sind meist die Optokoppler, die nicht für high bandwith-Anwendungen gedacht sind.
Bustec bzw. VISE kann mit seinem MICOM Protokoll seit einiger Zeit die Baudrate aber dynamisch festlegen, dann kann man Daten auch mit deutlich geringerer Baudrate senden (dauert dann halt entsprechend). Das klappt allerdings nicht mit älterer Firmware.
Geändert von Alex‘01 am 6.Mar.2026 15:29
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 06 Mar. 2026 17:08
|
Alex‘01:
... in dem man Senden und Empfangen am Schnittstellenwandler brückt und sich ein kleines Programm schreibt ...
Okay davon lasse ich mal lieber die Finger.
Es liegen jeweils um die 22V an WBSD und WBED an.
Wenn ich die verbinde, plus WBSM mit WBEM, dann könnte es die Sicherung fliegen und das bei der winzigen SMD Bauweise würde ich nicht ausgetauscht bekommen.
Da wäre mir die Nummer zu heiß 😆
Laut Datenblatt soll der 6N135 Optokoppler bis 1 Mb/s können.
Aber davor kommt noch der LS240 und MAX232.
Zumindest für den "normalen " IBIS Anforderung reicht es.
|
|
| |
Beitragsbewertung:
|
Alex‘01
Bürger
87 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 07 Mar. 2026 14:10
|
Na klar liegen da 22V an, so funktioniert nunmal der IBIS Wagenbus ;-) Aber ja, am einfachsten ist es, das mal mit einer Anzeige zu testen.
|
|
| |
Beitragsbewertung:
|
WojciechPL
Siedler
18 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 27 Mar. 2026 11:24
|
Kann mir jemand sagen, wo ich Daten vom Vise-Programm auf die Bustec-Platine hochladen kann? Ich verwende einen L8401 zur Steuerung.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 27 Mar. 2026 11:55
|
WojciechPL:
Kann mir jemand sagen, wo ich Daten vom Vise-Programm auf die Bustec-Platine hochladen kann? Ich verwende einen L8401 zur Steuerung.
Gibt 2 Möglichkeiten:
Möglichkeit 1:
Du schließt am Laptop einen IBIS Schnittstellenwandler der Senden und Empfangen kann an.
Dann in VISE dein Projekt öffnen, oben im Toolbar auf Uploading gehen und upload project auswählen.
Alles einstellen und upload starten.
Möglichkeit 2:
Du besorgst dir einen BT900 oder BT902 Steuergerät.
Im VISE lässt Du deine Anzeigedaten als HEX Dateien erstellen. Die HEX Dateien packst Du auf dem Stick und diesen steckst Du dann ins BT Steuergerät ein.
|
|
| |
Beitragsbewertung:
|
WojciechPL
Siedler
18 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 27 Mar. 2026 12:10
|
Danke, ich weiß, wie das geht, aber ich möchte wissen, wo genau ich den Konverter am Display anschließen muss, um die Inhalte in den Speicher des Displays zu übertragen. Ich besitze kein BT900/902, daher möchte ich es mit dem L8401 steuern.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BUSTEC Dat Konfiguration Dateien, 27 Mar. 2026 12:14
|
Da Du einen IBIS-Schnittstellenwandler brauchst wird dies ganz normal auf den IBIS Verteiler angeschlossen.
Hierbei sollte aber der L8401 vom IBIS getrennt werden.
Im VISE ordnest Du in dem Upload Fenster deine Anzeige die IBIS Adresse zu.
Wenn die Anzeigen schon vorher im VISE eine IBIS Adresse eingetragen haben, dann haben die meistens im Upload Fenster bereits die passende IBIS Adresse ausgewählt.
Alternativ kannst auch an jeder einzelne Anzeige deinen IBIS-Schnittstellenwandler an den IBIS Anschluss aus der Anzeige anschließen und so einzeln für einzeln die Anzeigen durchgehen.
Ich persönlich bevorzuge jedoch die Variante über den IBIS Verteiler zu gehen.
Vor allem wenn man ein Fahrzeug hat wie MAN wo man jetzt nicht gerade einfach an der Anzeige dran kommt.
Geändert von luckysunyblue am 27.Mar.2026 12:17
|
|
| |
