DRINGEND Pinbelegung Lawo, 04 Mar. 2026 13:43
|
|
Hallöchen
Ich muss ein Topform CU1 und CU2 jeweils gegen ein Sicma Control tauschen
Die Stecker passen nicht und die Pin Belegung bei beiden ist auch komplett anders... Das CU hat viel mehr Adern und Farben als das Sicma..
Kann mir jemand helfen bitte? Es ist dringend.
Brauche nur Strom und Monobus
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 15:07
|
Normal sollte das CU genauso um die 10 Kabeln haben wie das Sicma ebenfalls:
Strom ist in der Regel Blau und Rot bzw. Weiß und Braun.
CU:
5/25 Alpha/Mono GND braun
6/25 Alpha/Mono 8V gelb
11/25: +24V rot
13/25: GND blau
18/25 Alpha/Mono VPP weiss
20/25 Alpha/Mono Daten grün
Am Sicma-Control wären die Eingänge
1/24 +24V
2/24 GND
21/24 Mono Daten grün
22/24 Mono 8V gelb
23/24 Mono VPP weiss
24/24 Mono GND braun
Geändert von luckysunyblue am 4.Mar.2026 16:06
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 15:55
|
Das Sicma hat nur 14 Pins :/
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 16:05
|
Was ist das für ein Sicma-Control?
Normalerweise hat es am Sicma direkt 24 Pin‘s wovon 10-12 Pins belegt sind je nach Ausstattung.
Manche Sicma-Controls hat man neben Strom, IBIS und Mono noch zusätzliche Eingänge wie Motorlauf, Wegimpuls, Türkontakt, Haltewunsch etc.
Oder hat es direkt den Stecker für die IBIS/Mono-Verteiler dran?
9/14 Mono VPP
10/14 Mono Gnd
11/14 Mono Daten
12/14 Mono 8V
Alternativ gab es den Übergang auch mit die runden CPC Anschlüssen neben den 14 poligen oder den 21 poligen MCP.
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 16:09
|
Letzbus:
Das Sicma hat nur 14 Pins :/
Ne, gibst doch keine mit 14 Pins, 24 Pins=12x2 oder D-Sub 25
Lade mal ein Foto hoch.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 16:11
|
MagnusMagus:
Ne, gibst doch keine mit 14 Pins, 24 Pins=12x2 oder D-Sub 25
Lade mal ein Foto hoch.
Außer er meint den Stecker der direkt aufs Verteiler eingesteckt wird ;)
Diese Variante gibt es neben den CPC oder MCP Übergangstecker.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 17:24
|
Der Stecker am Sicma direct hat 2x12 Pins
Der am anderen Ende hat nur 14 Pins
https://www.directupload.eu/file/d/9213/xgbfyz57_png.htm
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 17:30
|
Wie ich es schon vermute: Stecker für den direkten Anschluss ans Verteiler.
Sehe ich richtig das es um ein Sicma einst von der Bogestra aus BO/GE handelt?
Und Kabel ist jetzt zu kurz um ans Verteiler anschließen zu können?
Daher sollten
1/14 +V24
3/14 Ground
4/14 Kabelschirmung
9/14 Mono VPP
10/14 Mono Gnd
11/14 Mono Daten
12/14 Mono 8V
sein.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 04 Mar. 2026 19:09
|
Ja das ist richtig, hat sogar noch den Bogestra Datensatz drauf :)
Okay, danke! Dann werde ich es morgen versuchen.
Das andere Sicma ist ein "normales"
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 13:16
|
Die Pinbelegung hat schonmal nicht geklappt
|
|
| |
Beitragsbewertung:
|
Retrobus
Siedler
42 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 13:19
|
Was genau brauchst du?
Strom, IBIS-in und Mono-Out?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 13:22
|
Wäre halt zu Wissen was genau nicht funktioniert.
Wir haben hier bereits Pin Belegung direkt am Sicma, dann vom 14 poligen Stecker fürs Verteiler 🤔
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 13:30
|
Ich habe die genannten Pins vom CU2 Abgemacht und vom Sicma auch und die Kabel jeweils verbunden.
Durchgang ist da, aber schildert nicht
@Retrobus: Mono brauche ich
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 13:47
|
Edit: Adresse 4 und 3 flackern ein paar Pixel
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 14:21
|
Dann überprüfe doch mal an der Anzeige ob beim 4 poligen CPC (Runder Stecker) beim Pin 1 nach Pin 2 +24VDC und Pin 4 nach Pin 2 +8VDC ergeben.
Alternativ an der Anzeige kannst auch direkt am Verteiler messen.
Pin 9 mit Pin 10 und Pin 12 mit Pin 10.
Wenn dies der Fall ist, ist der Mono richtig angeschlossen.
Ansonsten kann es sein das dies mit IBIS vertauscht wurde.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 14:23
|
Ich hab jetzt beide Kabel getestet. Mitte und Seite, beides erfolglos :/
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 14:29
|
Mitte und Seite ist auch Aussagekräftig um welche Anzeigeseite es genau handelt.
Im Normalfall sollte es alle Anzeige betreffen und nicht nur 1 oder 2 von 5 verbauten Anzeigen.
Welche Werte kommen bei der Messung überhaupt heraus?
Hast auch drauf geachtet das es die richtigen Pin Nummer gewesen waren?
In der Regel sind die Nummer winzig aufgedruckt.
Wie ist der Stecker am Sicma belegt?
Normalfall wurden die Sicma-Controls bei der Bogestra über den Drucker angesteuert.
Daher denke ich mal das der Buntknopf Sicma entsprechend auch als IBIS-Slave konfiguriert ist.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 14:31
|
Mit Mitte und Seite meine ich die Kabel
Hast ja rechts +/-
Mitte Ibis
Links Mono ...
Ich verwende gerade ein normales Standard Sicma mit gelben Tasten.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 10 Mar. 2026 14:41
|
Lade am besten mal Foto vom Stecker hoch.
So kommen wir wohl nicht weiter.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 12:33
|
https://www.directupload.eu/file/d/9220/xuvzdqax_jpg.htm
https://www.directupload.eu/file/d/9220/8g97tspb_jpg.htm
Einmal vom Sicma Stecker und einmal von den Kabeln die vorher am Dsub vom CU2 waren
Am Dsub ist jetzt noch hellblau, grau und pink
Das Sicma sagt bei Diagnose "Kein Slave gefunden, bitte Monobus prüfen)
Geändert von Letzbus am 11.Mar.2026 12:36
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 12:47
|
Zumindest am Sicma passt es.
Anscheinend liegt der Monobus am Verteiler auf dem IBIS.

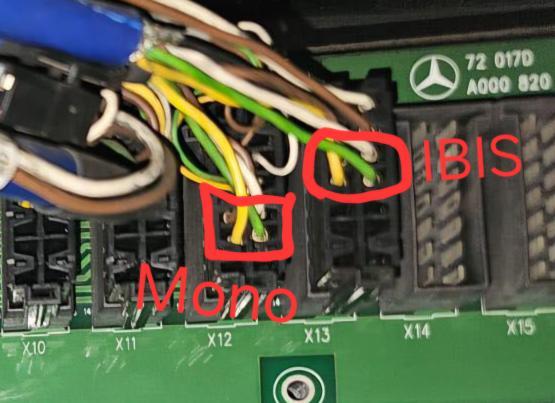

Wenn Du im Fahrzeug so ein Verteiler hast mit 14 Pins pro Anschluss, dann wäre es diese Belegung:
Ob der Mono richtig angeschlossen ist kann man erstmal messen:
Pin 10 nach Pin 12 sollten ca. 8V ergeben.
Das ist die Spannungsversorgung für den Slaverechner.
Wenn dies nicht der Fall ist, dann sollten die Pin Belegung am Verteiler-Stecker überprüft werden.
Geändert von luckysunyblue am 11.Mar.2026 12:51
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 12:52
|
Versuche ich gleich direkt mal
Aber kann das CU2 denn vorher problemlos funktioniert haben, wenn Mono auf Ibis liegt? Weil das Kabel ist das vom CU2, was wir nur mit dem vom Sicma verbunden haben. Am Verteiler waren wir garnicht dran
Weil das CU hat einwandfrei funktioniert
Geändert von Letzbus am 11.Mar.2026 12:52
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 12:54
|
Letzbus:
Versuche ich gleich direkt mal
Aber kann das CU2 denn vorher problemlos funktioniert haben, wenn Mono auf Ibis liegt? Weil das Kabel ist das vom CU2, was wir nur mit dem vom Sicma verbunden haben. Am Verteiler waren wir garnicht dran
Das kann nur durch Verwechslung passiert sein.
Auf dem Bild ist nicht ersichtlich wo welche Kabel an welcher Pin angeschlossen ist.
Ich weiß ja nicht ob zwischen Steuergerät und Verteiler ebenfalls die Verkabelung angepasst werden musste.
In der Regel hat man im Fahrzeug ein Übergang.
Bei EvoBus zum Beispiel der 21 poligen MCP Stecker.
|
|
| |
Beitragsbewertung:
|
Letzbus
Bürger
63 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 12:59
|
Am Verteiler ist 10 pink und 12 blau
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: DRINGEND Pinbelegung Lawo, 11 Mar. 2026 13:03
|
Ja das kann schon mal vorkommen.
|
|
| |
