Lawo 802/24 empfängt keine Telegramme, 02 Mar. 2026 04:01
|
|
Guten Tag,
ich habe eine Lawo 802/24,
offensichtlich wurde an dem Computer innendrin schon rumgelötet, es sind u.a. auf einem Sockel ein Adapter mit einem AM29F010B, ein paar Leiterbahnen um den Akku (der noch 3,9V bringt in ausgelötetem Zustand) sind verätzt, aber es sind überbrückungskabel eingelötet.
Wenn ich die Anzeige mit 24V anschließe,
leuchtet die Rote LED neben dem Akku,
die Rote und Gelbe LED der 3er Gruppe leuchten kurz,
danach die Rote LED der 3er Gruppe,
dann wechselt die Anzeige einmal von Schwarz auf Gelb
dann wieder zurück auf Schwarz, wobei die Gelbe LED der 3er Gruppe leuchtet.
danach blinkt die Gelbe LED der 3er Gruppe noch 2 Mal kurz
und es ist ein relativ leises surren einmal über die Anzeige zu hören.
Wenn ich Telegramme an die Anzeige schicke, passiert leider gar nichts.
Ich kann zwar bis zu einem der Optokoppler (SFH 610-3) das Signal messen (dort auch schon in 5V Pegel), aber angezeigt wird nichts, die Gelbe LED blinkt nicht.
Die Rote LED beim Akku bleibt dauerhaft an.
Die Matrix-Testtaster funktionieren und lassen einmal die Dots flippen.
Die Signalwandlung mache ich mit einem BC517 und 2 Widerständen, sodass das Signal mit 0V low und 22V high an die Anzeige geht, Braun an GND und Weiß and das Signal.
Kann mir jemand weiterhelfen warum die Anzeige keine Telegramme annimmt?
Hier einige Bilder:

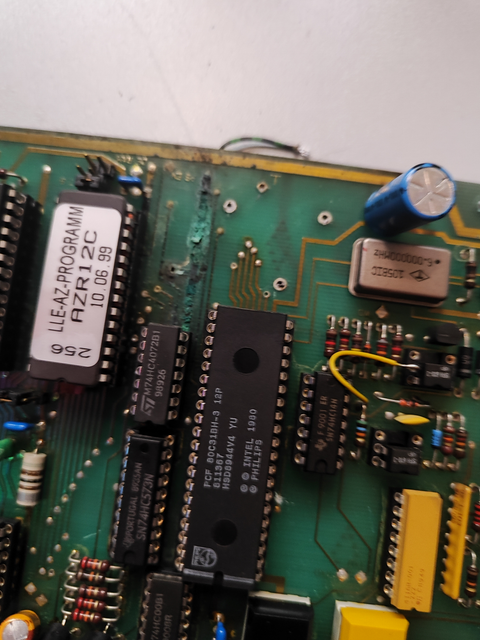

verätzter Bereich unter dem Akku:

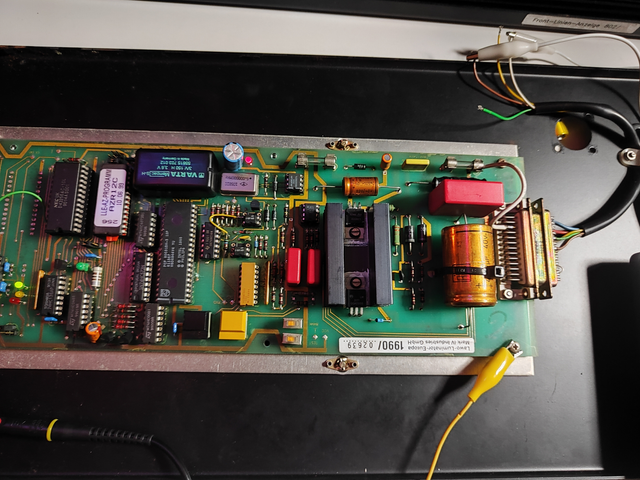

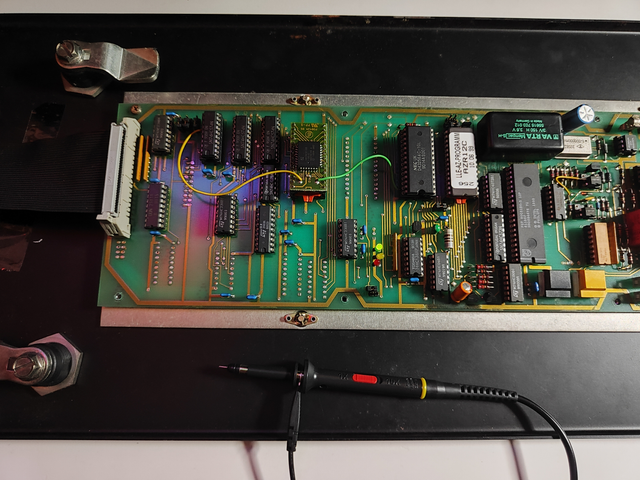

PCB Vorderseite:

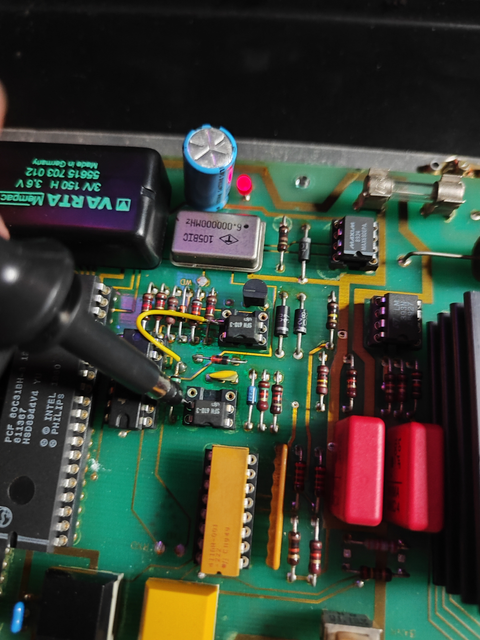

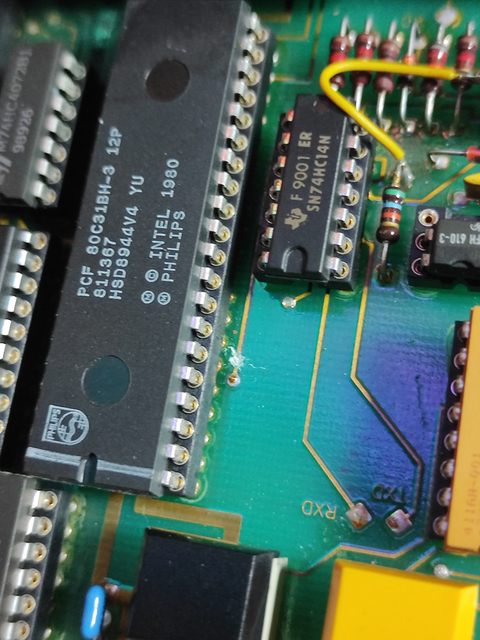

Hier sieht man wo das Signal mit 5V Pegel ankommt:

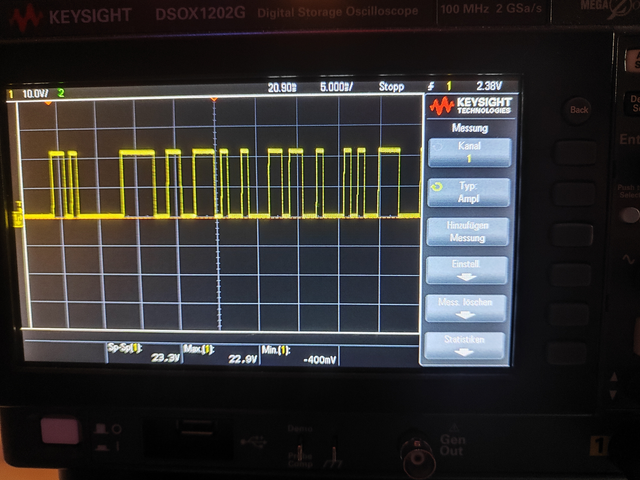

Das Signal das aus meinem Leveshift rauskommt:

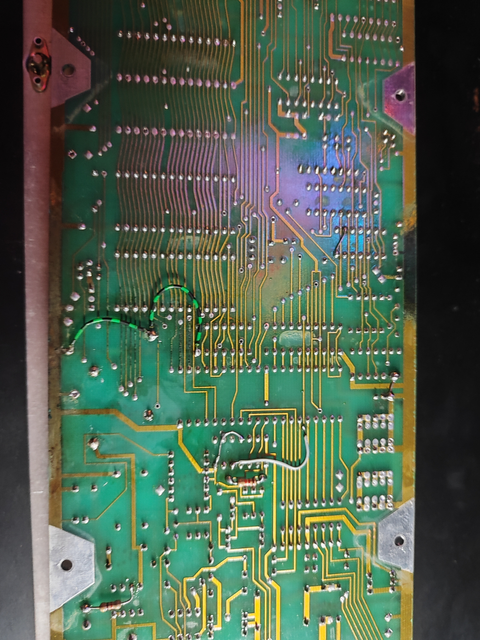

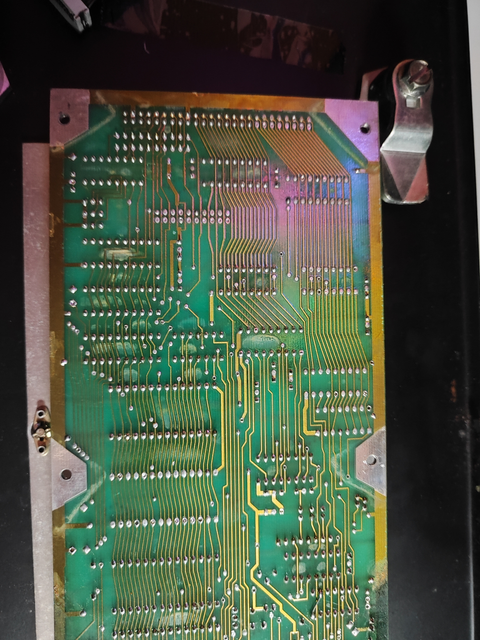

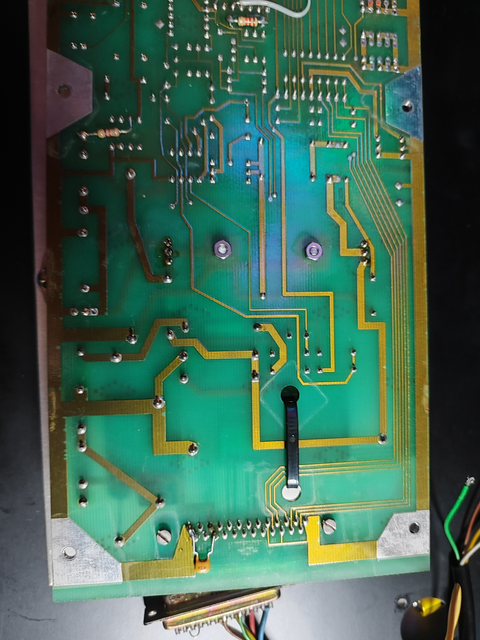

Rückseite vom PCB:
Eine (nicht von mir) durchgeritzte Leiterbahn:
/edit: Sorry, die Bilder sind etwas groß geworden, tut mir leid!
wenn ich das anders besser machen kann, bitte mir gerne mitteilen!
Geändert von jonli am 3.Mar.2026 8:46
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo 802/24 empfängt keine Telegramme, 02 Mar. 2026 07:19
|
Sorry, die Bilder sind etwas groß geworden, tut mir leid!
wenn ich das anders besser machen kann, bitte mir gerne mitteilen!
Lade am besten deine Bilder auf imgBB hoch.
Bei imgBB kannst Du einstellen, ob in der Einbettungscode als Vorschaubild dargestellt werden soll mit verlinkung.
Das wäre vom Vorteil bei deine Auflösung.
Zum 802:
Dieser wurde auf Flash umgerüstet.
In Kombination mit dem AZR12C handelt es sich um ein Festtext Firmware.
DS001, DS003 wird ausgewertet.
Entsprechend wurden Fahrtziele mittels Downloadgerät ins Rechner geladen.
So viel kann ich dazu sagen.
Geändert von luckysunyblue am 2.Mar.2026 7:47
|
|
| |
Beitragsbewertung:
|
jonli
Siedler
3 Beiträge
|
RE: Lawo 802/24 empfängt keine Telegramme, 03 Mar. 2026 08:51
|
luckysunyblue:
[QUOTE]Sorry, die Bilder sind etwas groß geworden, tut mir leid!
wenn ich das anders besser machen kann, bitte mir gerne mitteilen!
Lade am besten deine Bilder auf imgBB hoch.
Bei imgBB kannst Du einstellen, ob in der Einbettungscode als Vorschaubild dargestellt werden soll mit verlinkung.
Das wäre vom Vorteil bei deine Auflösung.
[/QUOTE]
Vielen Dank, so sieht‘s wesentlich besser aus
Zum 802:
Dieser wurde auf Flash umgerüstet.
In Kombination mit dem AZR12C handelt es sich um ein Festtext Firmware.
DS001, DS003 wird ausgewertet.
Entsprechend wurden Fahrtziele mittels Downloadgerät ins Rechner geladen.
So viel kann ich dazu sagen.
Auch für die Info vielen Dank, leider habe ich relativ wenig zu Freitext Firmware und den Ersatz gefunden, als auch keinen (funktionierenden) Download für TEDplus
Ich werde wohl umbauen auf einen anderen Controller verwenden, dann hab ich auch komplette Kontrolle und könnte auch z.B. snake spielen oder andere witzige Dinge tun: https://github.com/Qeteshpony/Flipdot-Controller
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo 802/24 empfängt keine Telegramme, 03 Mar. 2026 09:07
|
jonli:
Auch für die Info vielen Dank, leider habe ich relativ wenig zu Freitext Firmware und den Ersatz gefunden, als auch keinen (funktionierenden) Download für TEDplus
Erstmal brauchst Du einen Freitext Firmware.
TEDplus ist lediglich für Festtext (Zumindest für die 802 Rechnern mit passenden AZR Firmware).
Zudem hat Lawo TEDplus nie öffentlich zum freien Download angeboten.
Wie auch früher musst man nach wie vor sich das Programm kaufen.
Nach der Fusionierung musst man sich bei Luminator Technology Group wenden wenn man die Software haben will.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: Lawo 802/24 empfängt keine Telegramme, 04 Mar. 2026 06:02
|
Reagieren tut die Anzeige eigentlich auf DS001 / DS003.
Der Akku kann raus, ggf. muss dort aber ein Widerstand (47k Ohm ?) eingebaut werden.
Meistens sind dann aber schon Leiterbahnen beschädigt. Da deine Anzeige aber noch den gelbtest machen kann, sollte es hier zumindest noch keine Probleme geben.
Was mich verwundert ist, dass die rote Error-LED an der Ampel leuchtet, das sollte nicht so sein, hier muss die grüne LED leuchten, wie auf deinen Bildern.
Die rote LED am Akku ist in Ordnung.
Um da Daten rauszuladen ist nicht nur TED notwendig, sondern auch das Downloadgerät Lawo 807/1, der RasPi-Umbau dürfte deutlich günstiger ausfallen ;-)
|
|
| |
Beitragsbewertung:
|
jonli
Siedler
3 Beiträge
|
RE: Lawo 802/24 empfängt keine Telegramme, 06 Mar. 2026 12:39
|
luckysunyblue:
[QUOTE]
jonli:
Auch für die Info vielen Dank, leider habe ich relativ wenig zu Freitext Firmware und den Ersatz gefunden, als auch keinen (funktionierenden) Download für TEDplus
Erstmal brauchst Du einen Freitext Firmware.
TEDplus ist lediglich für Festtext (Zumindest für die 802 Rechnern mit passenden AZR Firmware).
Zudem hat Lawo TEDplus nie öffentlich zum freien Download angeboten.
Wie auch früher musst man nach wie vor sich das Programm kaufen.
Nach der Fusionierung musst man sich bei Luminator Technology Group wenden wenn man die Software haben will.
[/QUOTE]
Uff, das scheint ja einiges komplizierter zu sein...
schade :(
puplictraffic:
Reagieren tut die Anzeige eigentlich auf DS001 / DS003.
Der Akku kann raus, ggf. muss dort aber ein Widerstand (47k Ohm ?) eingebaut werden.
Meistens sind dann aber schon Leiterbahnen beschädigt. Da deine Anzeige aber noch den gelbtest machen kann, sollte es hier zumindest noch keine Probleme geben.
Was mich verwundert ist, dass die rote Error-LED an der Ampel leuchtet, das sollte nicht so sein, hier muss die grüne LED leuchten, wie auf deinen Bildern.
Die rote LED am Akku ist in Ordnung.
Um da Daten rauszuladen ist nicht nur TED notwendig, sondern auch das Downloadgerät Lawo 807/1, der RasPi-Umbau dürfte deutlich günstiger ausfallen ;-)
Danke für die übersichtliche Info!
Ich habe mich auch für einen umbau mit Raspi entschieden, (siehe https://github.com/Qeteshpony/Flipdot-Controller )
