RBL KVB Köln, 16 Dec. 2025 20:06

Hallo zusammen,

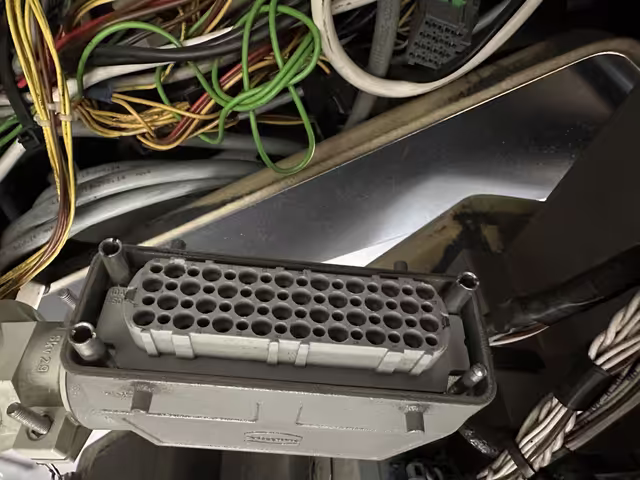

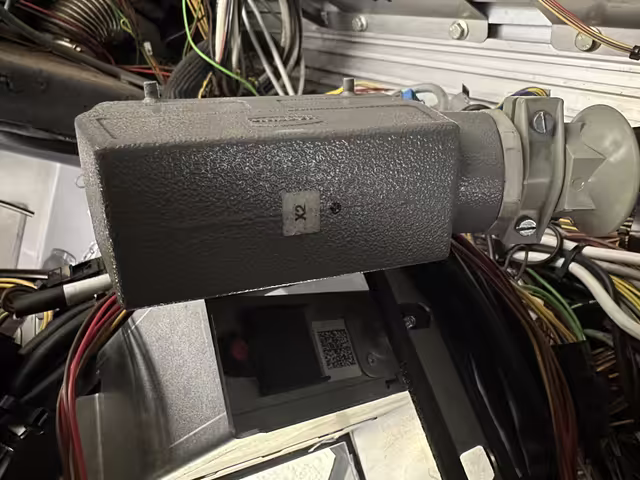

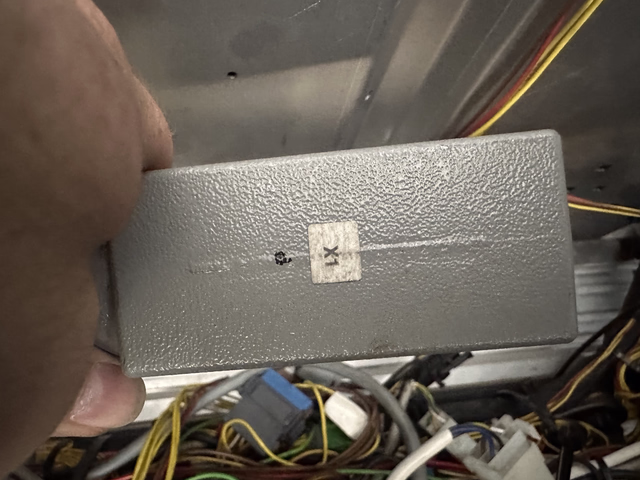

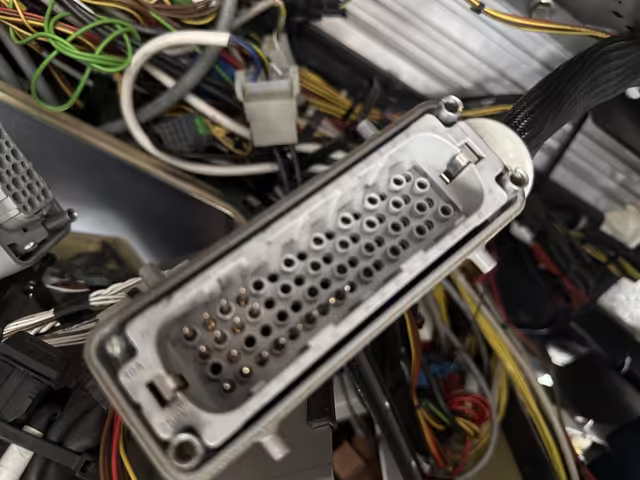

hat zufällig jemand die Belegung der Stecker X1 und X2 vom Kölner RBL der KVB (siehe Bilder)?

Vielen Dank :)

Geändert von skf am 16.Dec.2025 20:08

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: RBL KVB Köln, 17 Dec. 2025 12:13

Joar bei der Belegung kann ich dir weiterhelfen, die entsprechenden Belegungen habe ich ;-

X1:

X1:
A1 - Taster Innendurchsage
A2 - Mikrofon
A3 - Mikrofon
A4 - PTT B Funk Sendetaste
A6 -
A7 -
A8 -
A9 -
A10 - PTT A Funk Sendetaste
A13 -
A14 -
A15 -
A16 -
B1 - Schirm
B2 - Bat+
B3 -
B4 -
B6 -
B7 - Zündung
B8 - Fahrer Lsp
B9 -
B10 -
B11 -
B12 -
B13 -
B15 - Fst bes. A (High aktiv = +24V)
C1 - Fahrer Lsp
C4 - Ela +
C5 - Ela -
C6 -
C7 - Bat-
C8 -
C10 -
D2 -
D15 - IN3 Haltestellenweiterschaltung
D16 - Tür TK

X2:
A1 - WI
C1 - WBSM
C3 - WBEM
D1 - WBSD
D3 - WBED

Denke mal damit solltest du erst mal weiter kommen, falls noch Fragen sind frag ruhig ;-)

Gruß

Marco

Beitragsbewertung:

skf

Siedler
7 Beiträge

RE: RBL KVB Köln, 17 Dec. 2025 19:06

Tsutey:

Joar bei der Belegung kann ich dir weiterhelfen, die entsprechenden Belegungen habe ich ;-

X1:

X1:
A1 - Taster Innendurchsage
A2 - Mikrofon
A3 - Mikrofon
A4 - PTT B Funk Sendetaste
A6 -
A7 -
A8 -
A9 -
A10 - PTT A Funk Sendetaste
A13 -
A14 -
A15 -
A16 -
B1 - Schirm
B2 - Bat+
B3 -
B4 -
B6 -
B7 - Zündung
B8 - Fahrer Lsp
B9 -
B10 -
B11 -
B12 -
B13 -
B15 - Fst bes. A (High aktiv = +24V)
C1 - Fahrer Lsp
C4 - Ela +
C5 - Ela -
C6 -
C7 - Bat-
C8 -
C10 -
D2 -
D15 - IN3 Haltestellenweiterschaltung
D16 - Tür TK

X2:
A1 - WI
C1 - WBSM
C3 - WBEM
D1 - WBSD
D3 - WBED

Denke mal damit solltest du erst mal weiter kommen, falls noch Fragen sind frag ruhig ;-)

Gruß

Marco

Vielen Vielen Dank Marco! Die anderen sind alle nicht belegt? Also Wagen Hält haben die Kölner da nicht anliegen zufällig? Beim Fahrerlsp weißt du nicht zufällig ob B8 oder C2 + bzw. beim Mikrofon A2 oder A3 + ist? Und was meinst du mit "WI" und "Fst bes."? Sorry für die Nachfragen. Aber du hast mir auf jedenfall schon mal riesig weitergeholfen...

Beitragsbewertung:

kevin3477

Siedler

RE: RBL KVB Köln, 18 Dec. 2025 10:15

WI ist für Wegimpuls

und Fst bes. ist quasi ein Zündungssignal was dem System sagt, dieser Führerstand ist Besetzt.

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: RBL KVB Köln, 18 Dec. 2025 10:45

skf:
Vielen Vielen Dank Marco! Die anderen sind alle nicht belegt? Also Wagen Hält haben die Kölner da nicht anliegen zufällig? Beim Fahrerlsp weißt du nicht zufällig ob B8 oder C2 + bzw. beim Mikrofon A2 oder A3 + ist? Und was meinst du mit "WI" und "Fst bes."? Sorry für die Nachfragen. Aber du hast mir auf jedenfall schon mal riesig weitergeholfen...

Beitragsbewertung:

skf

Siedler
7 Beiträge

RE: RBL KVB Köln, 19 Dec. 2025 01:10

Tsutey:

[QUOTE]
skf:
Vielen Vielen Dank Marco! Die anderen sind alle nicht belegt? Also Wagen Hält haben die Kölner da nicht anliegen zufällig? Beim Fahrerlsp weißt du nicht zufällig ob B8 oder C2 + bzw. beim Mikrofon A2 oder A3 + ist? Und was meinst du mit "WI" und "Fst bes."? Sorry für die Nachfragen. Aber du hast mir auf jedenfall schon mal riesig weitergeholfen...

Warum sollte "Wagen hält" über den X1 und X2 laufen? Das macht wenig Sinn, das läuft über ein 24V+ Signal direkt auf den Monitor oder Innenanzeige. Fahrermikrofon ist A2 Braun und A3 Weiß, Fahrerlautsprecher C1 Weiß + und B8 Braun -

Auf A6 liegt das Massesignal für Haltestellenfortschaltung und sowie Türkriterium, im Plan habe ich noch A16 Hanmikrofon +, B4 Handmikrofon -, B6 Handmikrofon Schirm, A16 Handmikrofon Taste, A14 Handmikrofon Teste com, B3 Nottaste und Lampe com, A8 Notlampe, B10 Notruftaste, A9 Batterie+ über Nottaste, A7 Tasten Senden und Löschen com, A10 Taste senden, A4 Taste löschen,

Bin neugierig, um welches ehemalige KVB bzl. ex SUB Fahrzeug der KVB handelt es sich denn?
[/QUOTE]

Vielen Dank :) es handelt sich um einen ehemaligen VDL-GL der KVB der nun ein zweites Leben mit anderem RBL erfährt. Ex Wagennummer habe ich gerade nicht parat. Es gibt durchaus Konfigurationen von RBL Systemen in denen Wagen Hält für akustische Information eingespeist wird, daher die Nachfrage - bei der KvB wohl nicht. Jetzt kann ich den fertig machen, mir hatten ein paar Leitungen noch gefehlt. Habe ich aber jetzt danke nochmals
