BROSE LED Innenanzeige SS-4, 08 Nov. 2025 12:00
|
Hallo an alle!
Ein Freund hat sich aus Dresden eine LED Innenanzeige von Brose zugelegt. Nun hat er mich gefragt, ob ich sie ihm anschließen kann.
Also einfache IBIS-Anzeige hatte ich schon mal angeschlossen. Aber hier sind zwei Platinen enthalten:
- SVE Brose 9404
- SS-4
Ist das eine IBIS-taugliche Anzeige? Also kann ich da einen IBIS-Wandler anschließen?
Nach außen geht ein Harting-Stecker. Dort konnte ich zweimal 24V + und - ausfindig machen. Die Anzeige startet und es läuft ein Testlauf. Wenn ich die anderen 24V anschließe, steht dauerhaft "Wagen hält".
Und dann gibt es noch vier weitere Kabel am Harting-Stecker, die im inneren sehr nach IBIS aussehen. Zumindest passen die Farben.
Hat jemand eine Ahnung, wie ich dort Texte angezeigt bekomme? Ist es überhaupt möglich, Freitexte anzuzeigen?
Ich bin für jede Hilfe/Hinweis dankbar!
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 08 Nov. 2025 13:40
|
Soweit mir bekannt ist hatte Brose nie RS422 Innenanzeigen hergestellt, also ist es definitiv IBIS, aber lade mal bitte est ein Foto hoch bevor du da ibis anschließt.
Brose und später FM Infosystems hatten DS009, DS003a und DS021T unterstützt, je nach Betriebsprogramm.
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 08 Nov. 2025 14:09
|
Bin heute leider auf Arbeit und werde später die Fotos hochladen. Danke schonmal für die Info.
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 08 Nov. 2025 17:54
|
Hier wären ein paar Bilder davon:
|
|
| |
Beitragsbewertung:
|
MagnusMagus
Senator
673 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 08 Nov. 2025 21:13
|
Ja ist IBIS, Optokoppler und zwei Transistoren...
Bin jetzt kein Dresden Experte aber wird schon DS009 sein, allein wegen des Datum auf dem EPROM.
Nicht vergessen die Linie(DS001 3 Stellig) mitzusenden
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 09 Nov. 2025 08:15
|
So. Habe es mal an einen IBIS-Bus angeschlossen. Es gibt auch eine Reaktion, jedoch keine Anzeige. Da werde ich noch ein wenig probieren müssen.
Nächste Woche schließe ich mal einen IBIS-Wandler an, mit dem ich aus dem IBISUtility was verschicken kann. Vielleicht klappt es dann.
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 09 Nov. 2025 14:55
|
Heute habe ich mal einen alten BONII-Rechner aus Magdeburg angeschlossen. Es ist wie mit dem anderen IBIS-Master: Sobald bestimmte IBIS-Telegramme verschickt werden, geht die Anzeige aus der Startanzeige (LED DRESD /080396) raus und wird dunkel.
Ob die Anzeige auf spezielle oder modifizierte Telegramme anspricht?
Nachtrag:
Scheinbar reagiert die Anzeige auf DS003c. Aber wenn ich das Telegramm alleine mit einem IBIS-Wandler hinschicke, passiert nichts. Scheinbar muss noch etwas anderes gemacht werden?
Geändert von AlexZR am 9.Nov.2025 19:58
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 10 Nov. 2025 07:25
|
Manchmal kann es nötig sein das auch DS001, DS001a mitgesendet werden muss oder es liegt an den Datensatz selbst das es vielleicht unvollständig ist.
DS3c kann genauso gut einen LF beinhalten für eine neue Zeile geschweige Zeilenwechsel.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 10 Nov. 2025 13:06
|
Dresden sendet DS003c auf die Innenanzeigen, DS001, DS001a und der Zieltext DS021 (für LVA) oder DS003a könnte noch verwertet werden.
Hier mal eine Log-Auswertung von einem Dresdner MAS:
in-> v (CR)
in-> zA7C.-D.-FRIEDRICH-STRASSE(LF)BETRIEBSHOF GRUNA(LF)BETRIEBSHOF GRUNA(LF)ü. HAUPTBAHNHOF(LF)(LF)(LF).AG7AF6AG7AF8AF8AF8 (CR)
in-> xI00(CR)
in-> zA7C.-D.-FRIEDRICH-STRASSE(LF)BETRIEBSHOF GRUNA(LF)BETRIEBSHOF GRUNA(LF)ü. HAUPTBAHNHOF(LF)(LF)(LF).AG7AF6AG7AF8AF8AF8 (CR)
in-> l325(CR)
in-> lE00(CR)
in-> k08(CR)
in-> z055(CR)
in-> zR000(CR)
in-> zI6BTF. GRUNA (CR)
in-> zN000(CR)
in-> e000000(CR)
in-> eA0000(CR)
in-> u1819(CR)
in-> d31055(CR)
in-> w1 (CR)
in-> n065(CR)
Geändert von puplictraffic am 10.Nov.2025 13:06
|
|
| |
Beitragsbewertung:
|
Julian2056
Bürger
63 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 10 Nov. 2025 21:30
|
Probier mal verschiedene Längen des DS3c aus. Habe hier auch Anzeigen, welche je nur auf bestimmte längen reagieren.
Da das wohl eine Anzeige aus IBIS2 Zeiten ist würde ich mit 20 Zeichen starten.
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 10 Nov. 2025 22:44
|
Danke für die ganzen Antworten. Bis jetzt läuft es noch nicht. Leider.
Ich verstehe noch nicht das Problem. Aktuell schicke ich selbst generierte IBIS-Telegramme über einen IBIS-Wandler an die Anzeige. Mit anderen IBIS-tauglichen Anzeigen funktioniert das.
Selbst wenn ich die Telegramme vom BONII-Rechner kopiere, wird nichts angezeigt.
Ich habe jetzt DS003c, DS001 und verschiedene andere Telegramme versendet. Das die Anzeige reagiert sehe ich daran, dass sie dunkel wird. Passiert allerdings nicht beim DS003c alleine. Es muss noch eine Zielnummer mitgesendet werden.
Was macht der BONII-Rechner, was ich nicht sehe? Wie sieht es mit dem Antwortbus aus? Was passiert da eigentlich? Mir ist vorher nie aufgefallen, dass der BONII-Rechner ein DS003c-Telegramm losschickt.
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 11 Nov. 2025 17:06
|
Wenn du tatsächlich einen IBIS-Wandler nutzt, warum nutzt du nicht auch WinIBIS dazu? Da laufen die Dresdner Anzeigen auf jedenfall...
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 11 Nov. 2025 18:29
|
Heute kam mit der Post ein IBIS-Wandler, mit dem ich über das IBISUtility Telegramme versenden kann.
Was soll ich sagen: DS003c hat auf Anhieb funktioniert.
Mich wundert es nur, dass es mit meinem anderen IBIS-Wandler nicht funktioniert hat.
Danke für eure Hilfen und Hinweise. Hat mir sehr geholfen!!!
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 11 Nov. 2025 18:31
|
puplictraffic:
Wenn du tatsächlich einen IBIS-Wandler nutzt, warum nutzt du nicht auch WinIBIS dazu? Da laufen die Dresdner Anzeigen auf jedenfall...
Das ist der IBIS-Master von MG Industrieelektronik. Und ich habe aktuell keinen USB->RS232-Wandler, um ihn anzuschließen. Aber in anderen Anwendungen von mir hat alles einwandfrei geklappt. Mal schauen, wo der Fehler liegt.
|
|
| |
Beitragsbewertung:
|
DanBu
Siedler
8 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 02 Dec. 2025 23:54
|
Tabelle im Beitrag wurde um Infos aus den Antworten erweitert! Einträge sind jetzt vollständig. Leitungen benannt!
------------------------------------------------
Hallo,
Danke an die Beitragenden für Ihre Arbeit zu den Dresdner LED-Innenanzeigen.
Auch ich hatte Glück und darf eine Brose SS-4 aus Dresden mein Eigen nennen.
Ich würde sie auch gern zum Laufen bringen wollen und habe mich deshalb mal rangesetzt und die Pinbelegung vom HARTING Stecker näher betrachtet.

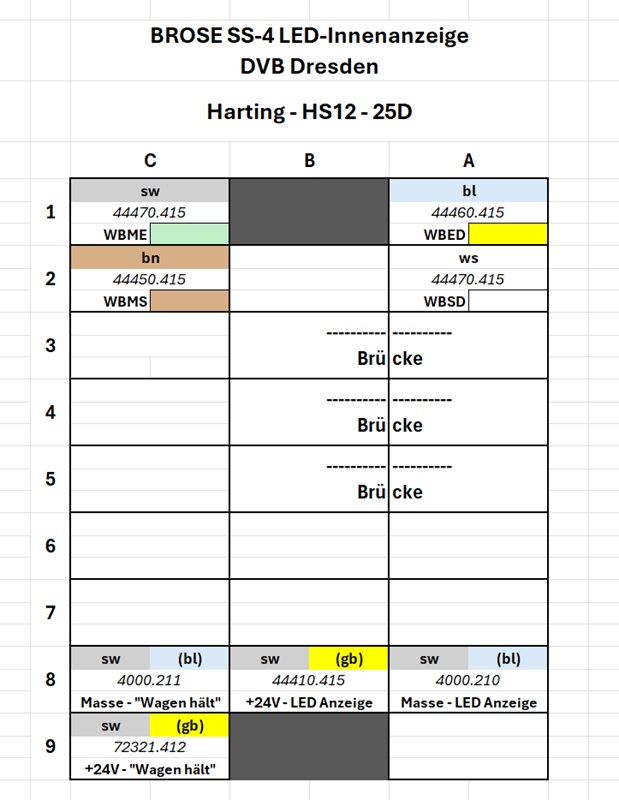

Habe das Ganze mal in eine Grafik und Tabelle gepackt und hoffe auf Eure Unterstützung.
Der Stecker ist ein HARTING HS12 25-D, also 25-polig
A1 (blau), A2 (weiß), C1 (schwarz) und C2 (braun) sind offenbar die IBIS-Bus-Leitungen, allerdings mit abweichenden Farben. Sie gehen gemeinsam in eine geschirmte Leitung. Litzefarben in Klammern.
A3-B3, A4-B4 und A5-B5 sind intern jeweils gebrückt.
Dann sind noch 4 dicke schwarze Leitungen ca. 2 mm² mit innen farbigen Kabelmarkierern.
A8 (blau), B8 (gelb), C8 (blau) und C9 (gelb)
Vielleicht kennt jemand die jeweiligen Pins und kann diese benennen. Ich würde dann meine Tabelle vervollständigen und hier aktualisieren.
Danke für Eure Unterstützung und Grüße aus Berlin
Daniel
Geändert von DanBu am 4.Dec.2025 1:04
|
|
| |
Beitragsbewertung:
|
DanBu
Siedler
8 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 03 Dec. 2025 00:15
|

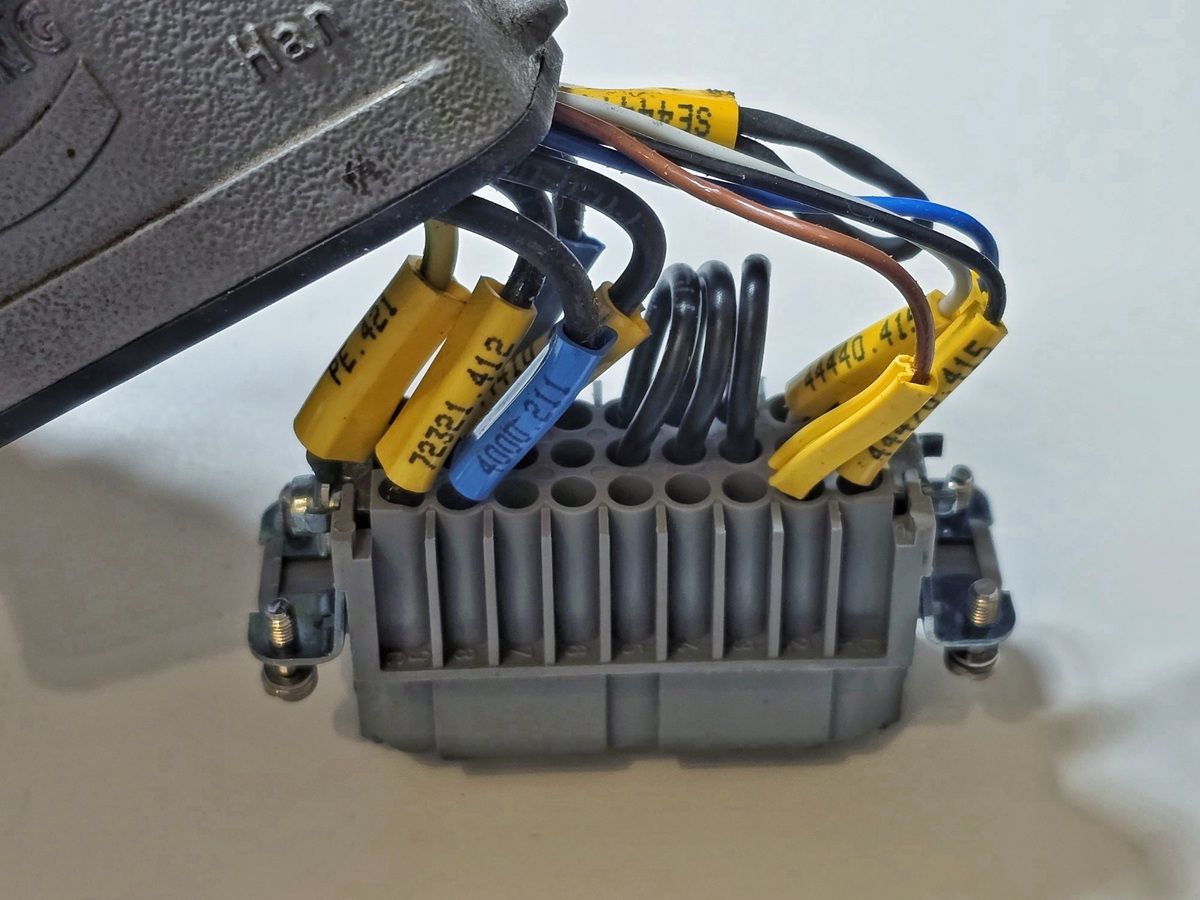

Hier noch ein Foto vom geöffneten Stecker
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 03 Dec. 2025 09:42
|
Hallo,

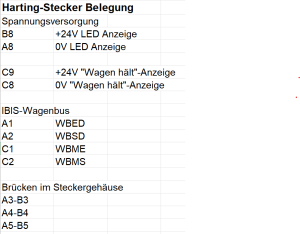

also so schöne Aufzeichnungen habe ich nicht, aber die Steckerbelegung sieht wie folgt aus:
Damit die Anzeige läuft, müssen also 24V an Pin B8 und die Masse an A8.
Wenn man C9 an 24V+ und C8 an Masse legt, dann wird "Wagen hält" abwechselnd mit der Haltestellenanzeige angezeigt.
Die Anzeige reagiert auf den Datensatz DS003c, 24 Zeichen. Es wird immer zentriert.
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 03 Dec. 2025 11:20
|
...und wenn man mal nicht zentrieren möchte, dann füllt man alle nicht genutzten Stellen der 24 Zeichen mit nicht darstellbaren Zeichen auf. Z. B. das "@".
Beispiel:
7 Weixdorf linksbündig
"@7 Weixdorf@@@@@@@@@@@@@"
|
|
| |
Beitragsbewertung:
|
DanBu
Siedler
8 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 04 Dec. 2025 01:01
|
Vielen Dank @AlexZR für Deine Antwort und darin enthaltene Informationen!
Ich habe meine Tabelle mit Deinen Informationen erweitert. Sie wird oben in meinem Beitrag angezeigt
Spitze!
Werde mich dann ans Verdrahten ranmachen.
Gruß aus Berlin
Daniel
|
|
| |
Beitragsbewertung:
|
AlexZR
Siedler
21 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 04 Dec. 2025 21:31
|
Na dann mal viel Spaß beim Verdrahten. Ich bin noch am überlegen, was ich genau damit vorhabe. Ich versuche mich erstmal an Laufschriften.
|
|
| |
Beitragsbewertung:
|
DanBu
Siedler
8 Beiträge
|
RE: BROSE LED Innenanzeige SS-4, 10 Dec. 2025 22:02
|
Verdrahtung hat wunderbar funktioniert. Ich habe an die abgeschnittenen Leitungen eine passende CPC-Buchse angecrimpt. Zusätzlich die passenden Fastin-Faston T-Stecker / Buchsen für die Stromversorgung und den Haltewunsch.

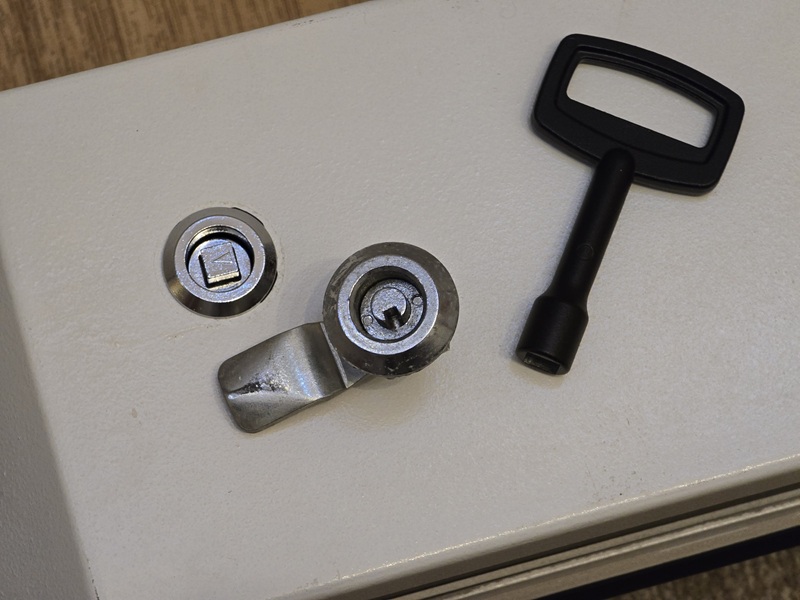

Um die Anzeige wieder ordentlich öffnen und verschliessen zu können, habe ich außerdem die so genannten "Ganter Normelemente" für die Verriegelung ausgetauscht. Die DVB in Dresden hat ihre speziellen Schlüssel. Habe Verriegelungselemente mit einem Standard-Vierkant eingebaut.
Link zu den passenden Elementen: amzn.to/48HzQKJ (Ganter Normelemente | GN 115-VK8-14 | Vierkant SW8)
Passender Vierkant dazu: amzn.to/4iQLpEc (Steckschlüssel - GN 119.2-86-VK8-SW)
Vielleicht hilft es dem Einen oder Anderen?
Grüße aus Berlin
Daniel
|
|
| |
