Fragen zu Dot-LED-Anzeige von BUSE, 22 Sep. 2025 23:03
|
Hallo allerseits,
ich bin neu hier im Forum und möchte mich erstmal kurz vorstellen. Seit meiner Jugendzeit baue und entwickle ich Elektronik und habe eine leichte bis mittelschwere Infektion mit dem Eisenbahnvirus und manchem, was so dazugehört.
Bei mir stehen inzwischen drei verschiedene Zielanzeigen. Eine zum Kurbeln von Hand, eine mit motorischem Antrieb und jetzt eine Flipdot-Anzeige.
Zu dieser Anzeige habe ich auch Fragen. Ich versuche, sie in Betrieb zu nehmen, was mir aber bisher nicht gelungen ist. Zur Ansteuerung habe ich mir den IBIS-Wandler gekauft und dazu WinIBIS installiert. Wenn ich Daten schicke, sehe ich mit dem Oszilloskop, dass etwas passiert auf dem Bus und auf der Steuerplatine der Anzeige leuchtet eine LED, wenn Daten gesendet werden, aber leider reagiert die Anzeige nicht. Kann aber auch daran liegen, dass ich Neuling beim IBIS-Bus bin.
Die Schnittstelleneinstellungen sind: 1200 Baud, 7 Datenbits, 2 Stopbits, Parity even
Die Amzeige ist von BUSE und hat Flipdots plus LEDs (Dot-LED-Anzeige), Artikel-Nr. BS 210.0D2DA 10V5. Sie läuft mit 24V (18...31V) und hat zwei Stromversorgungsanschlüsse, einmal für die Anzeige selbst und einmal für die LEDs, so ist es auf der Steuerplatine beschriftet. Auch wenn ich an beide Anschlüsse 24V anlege leuchten keine LEDs. Auf der Anzeige steht als Text "Dienstwagen".
Wenn mir jemand Tipps geben kann wäre ich sehr dankbar, ansonsten wünsche ich noch einen schönen Abend.
Viele Grüße
heliosoph
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 07:11
|
Hey,
Wichtig ist immer den richtigen Datensatz auszuwählen.
Je nach Kunde kann es DS003, DS003a oder DS021 sein.
Von die letzten 2 genannten gibt es zudem mehrere Variante.
Neben den Zieldatensatz gibt es auch Liniendatensatz.
Häufig verwendet ist der DS001 und DS001a (Für Symbole etc. in der Linie).
Hierbei musst man sich durchprobieren wenn man nicht weißt wo die Anzeige zuletzt lief und dessen Datensätze nicht kennen tut.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 07:33
|
Bin mir nicht sicher, ob Apricot und BUSE sich so ähnlich sind. Aber unsere Apricot hat die Anzeigenbeleuchtung erst eingeschaltet, als es eine Verbindung zum Steuergerät hatte. In meinem Fall ein LAWO 8401. Ich würde daher zunächst die Verkabelung mit deinem Wandler prüfen.
Weitere Erfahrung: selbst wenn ein sehr spezielles Programm auf der Anzeige läuft, sollte die Liniennummer immer laufen. Äußer, das Ziel Dienstfahrt ist über die gesamte Breite geschildert.
|
|
| |
Beitragsbewertung:
|
+Lenn+
Bürger
77 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 15:36
|
BUSE und apricot sind eigentlich baugleich.
|
|
| |
Beitragsbewertung:
|
+Lenn+
Bürger
77 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 16:07
|
freaksbus:
Aber unsere Apricot hat die Anzeigenbeleuchtung erst eingeschaltet, als es eine Verbindung zum Steuergerät hatte.
Soweit ich weiß, schalten sich die LEDs einfach dazu, wenn erstmals seit neuer Stromzufuhr ein Ziel gesendet wird. Kann natürlich sein, dass euer Steuergerät, wenn die Verbindung hergestellt ist, den letzten Text direkt sendet und daher die LEDs angehen.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 18:03
|
Das 8401 merkt sich halt den zuletzt eingestellten Zielcode beim Neustart. Von daher würde das passen. Mir ist der Zusammenhang fehlende Telegramme/LED-Beleuchtung auch nur aufgefallen, als das 8401 wegen einer defekten internen Sicherung nicht mehr angegangen ist. Dann blieb nämlich auch die Anzeige dunkel, obwohl der Strom für die Anzeige ja trotzdem vorhanden gewesen ist. Von daher: wenn beim Kollegen die Leuchten nicht funktionieren und mit der Stromzufuhr alles ok ist, würde ich die korrekte Verkabelung mit dem Wandler prüfen. Denn wenn der Wandler korrekt angeschlossen ist und ein Ziel vom PC aus geschickt wird, müsste die Beleuchtung anspringen. Wenn das nicht funktioniert, scheint es ein Kommunikationsproblem zu geben. Ich kanns halt leider nur von der Apricot sagen. Ob sich die BUSE-Sachen bei diesen Fällen wirklich identisch verhalten, ist mir nicht bekannt.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 23 Sep. 2025 18:21
|
freaksbus:
würde ich die korrekte Verkabelung mit dem Wandler prüfen. Denn wenn der Wandler korrekt angeschlossen ist und ein Ziel vom PC aus geschickt wird
Sofern man die verwendete Datensätze nicht kennt empfehle ich gerne den aT Testtelegramm oder sofern der IBIS Wandler Datenpakete empfangen kann auch die Statusabfrage a0.
Mit aT Telegramm kann man z.B. die Anzeige auf Schwarz, Gelb, Schwarz/Gelb, Schachtbrettmuster schalten.
Je nach Firmware können die Funktionalitäten variieren sofern in der Firmware den aT Telegramm enthalten ist.
Außerdem ist z.B. bei BROSE Compact so, dass aT01 die Anzeige einen kompletten Selbsttest mit Firmwareversion auf der Anzeige macht.
Aufgebaut ist das Telegramm wie folgt:
aT = Aufruf
Danach Anzeigeadresse gemäß IBIS-Hex, 0 bedeutet an alle Anzeige
Am Ende wird dann die Funktion ausgewählt. 1 ist häufig die Anzeige auf Gelb bzw. Grün zu schalten.
Dieses Telegramm musst man allerdings manuell senden.
Ob WinIBIS die Möglichkeit hat eigene Telegramme zu senden weiß ich nicht.
Alternativ empfehle ich auch IBISutility der nach wie vor erhältlich ist.

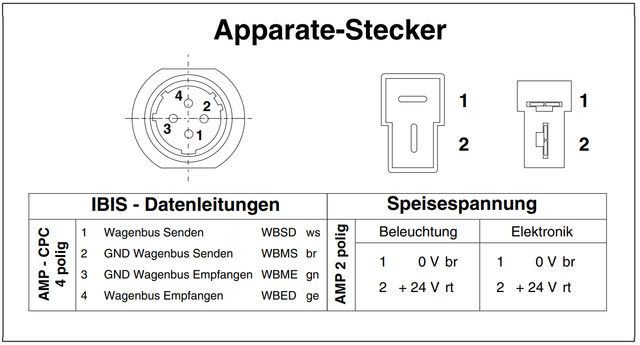

Ich füge noch mal fix eine Pin Belegung für den CPC Stecker/Anschluss bei.
Auf der WBSD werden die Daten von WinIBIS zu der Anzeige gesendet.
WBED ist hingegen die Antwortleitung von der Anzeige zum IBIS-Master. Bei einfacheren IBIS Wandler ist dies jedoch nicht vorhanden.
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 24 Sep. 2025 00:28
|
Hallo an alle,
ich bin echt begeistert, wieviele kompetente Antworten ich in so kurzer Zeit bekommen habe - Vielen Dank!!!
@luckysunyblue: Die Anzeige wird genau so angeschlossen, wie in deinem Schaltbild.
Mit der Anzeige geht es voran, sie bewegt sich
Ich habe den IBIS-Wandler von Christian Rolle aus Dresden, der senden und empfangen kann. Ich habe jetzt beide Richtungen angeschlossen.
Mit Winibis und auch mit der Ibisutility funktioniert der Datensatz DS003 und ich kann ein paar fest einprogrammierte Ziele anzeigen. Ist eine Zielnummer nicht belegt, wird die Anzeige schwarz bis auf die vorderen drei Buchstaben und unten rechts erscheint die Zielnummer.
Sonst tut sich nichts, bei DS003a und DS021 keine Reaktion. Auf die Testtelegramme reagiert sie auch nicht und schickt auch keine Daten. Die LEDs leuchten weiterhin nicht, auch wenn eine neue Zielnummer übertragen wird.
Kann mir jemand weitere Infos geben, ich würde gerne eigene Texte anzeigen können.
Vielen Dank nochmal
heliosoph
|
|
| |
Beitragsbewertung:
|
+Lenn+
Bürger
77 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 24 Sep. 2025 06:11
|
Um eigene Texte anzeigen zu können, müsstest du die Anzeige umprogrammieren. Bei BUSE reicht dafür tatsächlich ein Schnittstellenwandler. Du musst eine Datenbank für DS003a oder DS021(T) in dem Programm buse123 erstellen und kannst diese dann mit dem frei verfügbaren Programm BSLoader auf die Anzeige per Wandler draufladen. Eventuell unterstützt die Anzeige im Moment keinen Freitext, da würdest eine entsprechende Firmware benötigen.
Wenn du da beim Umprogrammieren genauere Hilfe brauchst, kannst du dich auch gerne per PN bei mir melden.
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 24 Sep. 2025 22:17
|
Danke für die Infos!
Ich habe mir den BSLoader runtergeladen und werde mal probieren, ob ich die Kommunikation mit der Anzeige funktioniert.
Viele Grüße
heliosoph
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 25 Sep. 2025 08:32
|
Aber passt gut auf:
Wenn man den BSloader falsch bedienen tut beim Konfiguration laden, kann es den Speicher "zerstören" und dieses musst aufwendig neu programmiert werden.
Vielleicht hat man Glück und man braucht kein Firmware Update machen und reicht lediglich eine neue Konfiguration in die Anzeige zu laden.
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 25 Sep. 2025 22:37
|
Ich scheitere gerade an den Basics...
BSLoader startet bei mir (Windows 11) nicht. Ich vermute, dass es eine 32Bit-Software ist. Eigentlich sollte das automatisch über WOW64 gehen, wenn ich das richtig verstanden habe, aber es passiert nichts. Habs nochmal auf meinem alten Laptop (Windows 7 64Bit) probiert, geht aber auch nicht. Ist ja eben auch ein 64Bit-System..Ich könnte es jetzt noch über Linux und Wine probieren, das kann man auf 32Bit einstellen, aber gibt es eine einfachere Lösung?
Viele Grüße
heliosoph
|
|
| |
Beitragsbewertung:
|
+Lenn+
Bürger
77 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 25 Sep. 2025 22:40
|
Also bei mir öffnet sich der BSLoader auch unter Windows 11. Kommt da eine Fehlermeldung oder was steht da?
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 25 Sep. 2025 22:49
|
Wenn ich das Programm aus dem Explorer starte sagt mir der Rechner, dass die App auf dem PC nicht ausgeführt werden kann. Wenn ich über die Konsole starte sagt er, dass das Programm aufgrund einer Inkompatibilität zu 64Bit Windows-Systemen nicht gestartet werden kann.
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 26 Sep. 2025 06:57
|
Habs hinbekommen
Man muss natürlich das gesamte Repository herunterladen und nicht nur ein paar Dateien, weil die Software wie jede andere auch Ressourcen braucht...
Werde weiter berichten.
Schönen Tag für alle
heliosoph
|
|
| |
Beitragsbewertung:
|
heliosoph
Siedler
7 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 26 Sep. 2025 20:20
|
Es geht voran, wenn auch langsam...
Beim ersten Scan, den der BSLoader auf dem IBIS-Bus gemacht hat, wurde die Anzeige richtig erkannt Das heißt ja, dass die Hardware schonmal funktioniert
Allerdings kann ich nichts aus der Anzeige auslesen. Wenn ich einen weiteren Scan mache, wird der Typ der Anzeige nicht mehr erkannt.
Die Anzeige reagiert aber, wenn ich ihr mit dem ibistool (DS300) was schicke.
Vielleicht muss ich mit dem Oszilloskop mal schauen, was mir die Anzeige zurückschickt. Oder hat jemand eine bessere Idee?
Viele Grüße
heliosoph
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fragen zu Dot-LED-Anzeige von BUSE, 26 Sep. 2025 20:24
|
Du kannst den Flash scannen.
Der Flash Scan ist im Menüpunkt Tools und dann Read Flash.
Dies kannst Du abspeichern als Backup.
Bei Festtext könnte man so auch die Ziele ins Buse123 reinbringen wenn man weißt ab welche Startadresse die Konfiguration beginnt.
|
|
| |
