LAWO-Module anschließen (Mono?), 28 Aug. 2025 14:34
|
Hallo zusammen,
Ich bin neu hier im Forum, und entschuldige mich schonmal vorab sollte das schon vielfach diskutiert worden sein... Ich durchstöbere seit einigen Wochen nun sämtliche Threads und habe trotz allem ein paar Fragen an euch Auskenner:
Ich habe mir ein paar FlipDot-Module von LAWO gekauft. Dazu gab es zwei Steuerplatinen, einen Haufen Flachbandkabel und einen Schnittstellenwandler USB - IBIS-Wagenbus.
Es handelt sich im Detail um folgende Komponenten :
Bilder siehe unten im Post
5× 24×28 FlipDot-Module = Anzeige von 24×140
2x Steuerplatine E300701C
1x IBIS Schnittstellenwandler Platine USB-C - IBIS-Wagenbus
Flachbandkabel
3× 50Pol
12× 34Pol
2× 40Pol
Dass ich bei weitem nicht alle Kabel für dieses Projekt benötigen werde, ist denke ich Tatsache.
Ein SICMA Control habe ich bestellt und dürfte bald bei mir auftauchen. Dort ist ein Kabelbaum dran und die Pinbelegung des Sicma habe ich mir auch durch einen anderen Thread angeeignet.
Meine Frage/Anmutung nun:
Ich weiß nicht, ob das ein IBIS oder Mono-System ist, da es leider kein Gehäuse mit Aufkleber dazu gibt. Ich vermute dass es sich um das Mono-System handelt, da ich die Artikelnummer E300701 im Forum im Kontext Mono gefunden habe. Stimmt das so?
Falls es das Mono-System ist, habe ich verstanden, dass das Sicma-Control im IBIS-Modus als Wandler IBIS-Mono fungieren kann.
Mit den Anschlüssen auf der Steuerplatine E300701C kann ich nur bedingt was anfangen (siehe Bilder). Den 34-Poligen Stecker vermute ich als Anschluss an ein Anzeigenmodul. Die restlichen Anzeigenmodule werden einfach durch weitere 34-Pol-Kabel aneinandergereiht, richtig?
Ich vermute also, dass ich wie folgt anschließen muss (wenn meine Anmutungen nicht komplett verkehrt sind):
PC an Schnittstellenwandler mit USB-Kabel
Schnittstellenwandler mit 24VDC versorgen
Schnittstellenwandler an Sicma-Control per Anschlüsse WBSD und WBMS beidseitig (IBIS-Wagenbus)
Sicma-Control mit 24VDC versorgen
Sicma-Control an Steuerplatine (Mono-Ausgänge am Sicma)
Steuerplatine an Anzeigenmodule (34polig von Platine an erstes Modul, die folgenden aneinandergekettet)
Wie verbinde ich nun das Sicma-Control mit der Steuerplatine (Pins/Stecker etc)? Kann ich die Komponenten die ich habe bis zum Eintreffen des Sicma ohne dieses anderweitig testen?
Mein Ziel ist es, die Anzeige mithilfe von WinIBIS über den Schnittstellenwandler mit Freitext beschreibbar zu machen.
Muss ich etwas hierbei beachten oder brauche ich gänzlich weitere Komponenten?
Ich bin um jede Hilfe dankbar.
Viele Grüße
Bilder:
(ibbco war zum Erstellungszeitpunkt down, drum also auf
Google Drive)
Schnittstellenwandler
FlipDot-Modul
FlipDot-Modul Hinten
FlipDot-Modul Detail
Steuerplatine
Geändert von DotMatrix am 28.Aug.2025 14:46
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 28 Aug. 2025 15:41
|
Hey,
Eine komplexe Sache die Du da vorgenommen hast.
Das E3007 ist ein Monomaster.
Da ist die Ansteuerung mittels Sicma-Control nicht möglich.
Der ST4 Anschluss auf dem E3007 Rechner ist für den Karteninterface um den Rechner mit neuen Daten mittels SRAM Karte laden zu können.

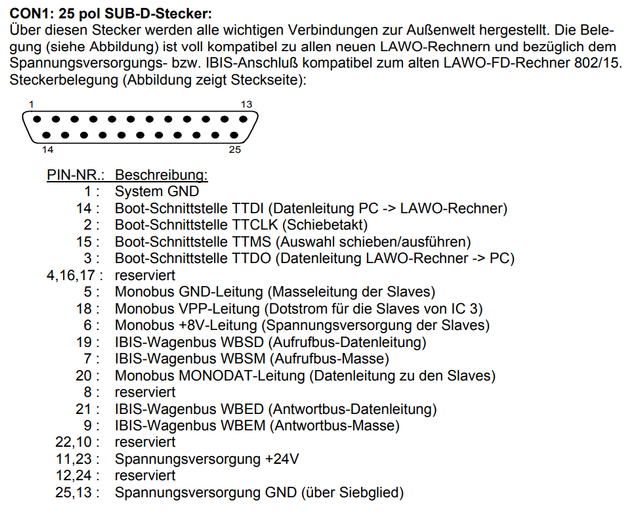

Das ist die Pin Belegung des Sub-D Steckers:

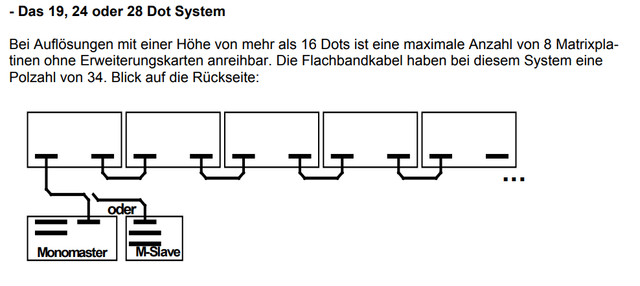

Da Du eine 24 zeilige Module hast gehört in den ST3 ein Flachbandkabel der zum ersten Modul führt.
Und von dort an werden die Module miteinander mit ein Flachbandkabel verbunden.
Mein Ziel ist es, die Anzeige mithilfe von WinIBIS über den Schnittstellenwandler mit Freitext beschreibbar zu machen.
Muss ich etwas hierbei beachten oder brauche ich gänzlich weitere Komponenten?
Wenn Du neue Konfiguration haben willst fehlt dir für den E3007 einen Karteninterface der an den ST4 angeschlossen wird.
Sehr selten wird sowas verkauft. Häufig nur in Verbindung mit dem Rechner (Monomaster Rechner in Alu Gehäuse)
Wie verbinde ich nun das Sicma-Control mit der Steuerplatine (Pins/Stecker etc)? Kann ich die Komponenten die ich habe bis zum Eintreffen des Sicma ohne dieses anderweitig testen?
Wie erwähnt ist der Sicma-Control hier fehl am Platz.
Um die Anzeige mit Sicma-Control ansteuern zu können müssten hierfür FlipDot Mono Slave verbaut werden.
Geändert von luckysunyblue am 28.Aug.2025 15:50
|
|
| |
Beitragsbewertung:
|
DotMatrix
Siedler
4 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 28 Aug. 2025 17:53
|
Hey,
Also erstmal danke für die Übersicht!
Mit meinem Haufen inkompatibler Technik ist mein Ziel immernoch einen Freitext vom PC einzugeben. Was wäre deines/Eures Erachtens nach der sinnvollste Weg zu verfahren? ‘"Einfach mal" eine neue Anzeige kaufen?
Bzw. gibt es technisch einen Weg, meine bestehenden Matrixmodule mit Freitext zu beschriften?
Meine Matrixmodule könnten ja auch mit einem anderen Rechner außer E3007 angesteuert werden.
Wenn wir schon beim Thema Sicma sind... Welche Rechner können denn damit angesteuert werden, bevor mir ein Malheur wie jetzt nochmal passiert...
Verzeihung für die vielen Fragen, doch ist dieses Forum der zuverlässige (und einzige) Ort für fachkundige Hilfe :)
Viele Grüße
Geändert von DotMatrix am 28.Aug.2025 18:00
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 28 Aug. 2025 18:47
|
Welche Rechner können denn damit angesteuert werden, bevor mir ein Malheur wie jetzt nochmal passiert..
So gängige Mono Slave Rechner die für FlipDot Anzeigen ausgelegt sind.
Artikelbezeichnung hab ich so nicht im Kopf.
Alternativ könnte auch ein Gorba Alphabus Slave für FlipDot sein oder Slave Rechner für EvoBus Topform FlipDot die unter anderen durch die Topform CU1,2,4 angesteuert wurden.
"Einfach mal" eine neue Anzeige kaufen?
Mit einer komplett vollständigen Anzeige hättest zumindest eine "Vorlage" für deine Einzelteilen :)
Bzw. gibt es technisch einen Weg, meine bestehenden Matrixmodule mit Freitext zu beschriften?
Die gibt es wohl.
Die Gerätschaften wie im vorherigen Antwort verbinden.
Je nachdem welche Konfiguration im E3007 geladen wurde kann es schon Freitext sein oder es musst entsprechend unprogrammiert werden was allerdings wieder Zusatzhardware nötig sei.
Klar, den E3007 mit neue Konfiguration laden kann man anbieten, aber ohne den Kartenadapterplatine wird die Sache schwieriger.
Alternativ gab es zumindest früher von Rainer eine Modifikation um FlipDot Panele mittels ESP32 betreiben zu können.
https://radow.org/flip-dot-wwflip.php
|
|
| |
Beitragsbewertung:
|
DotMatrix
Siedler
4 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 11 Sep. 2025 13:32
|
Guten Mittag an alle!
Erstmal danke für die tolle Hilfeleistung. Kurz gesagt: Es läuft. (LAWO 24×140) Muss ein paar Dots zwar noch reinigen, aber dennoch ein kleiner Teaser (nur Anzeige weil Umgebung des Anpassens bedürftig...):
Link
Den E3007 habe ich mit DS3a versehen, an meinen Schnittstellenwandler angeschlossen, den E3007 mit 34pol (ST3) an die Module angeschlossen und es läuft so wie es sollte! Danke!
Meine nächste Hürde sind weitere FlipDot Module von LAWO, die (entgegen meiner Vermutung) nicht identisch angeschlossen werden können. Es handelt sich um mehrere Module mit jeweils 16×28 Dots (E4058), welche jeweils 50-Pin Stecker haben. Ich habe versucht, diese an einen E3007 mit entsprechender Auflösung anzuschließen, aber es tut sich nichts, weder ST1 noch ST2 (ST3 hat ja die falsche Pin-Anzahl). Es kommt kein Initialize-Vorgang. Kann ich die mit dem Rechner überhaupt betreiben? Falls ja, was habe ich verkehrt angeschlossen?
Bin über eure Hilfe wie immer dankbar!
Hier Bilder der 16×28 Module, die ich anschließen möchte:
Vorne
Hinten
Geändert von DotMatrix am 11.Sep.2025 14:23
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 11 Sep. 2025 14:42
|
Die Auflösung muss schon passen.
Auf einer 24er-Anzeige wird der schmale Stecker genutzt, bei Anzeigen bis 16 Zeilen werden die 50pol. Stecker genutzt.
Wenn auf den E3007 eine Konfig drauf ist für...
... Adresse 1 = 24er
... Adresse 2 = 16er
dann mal Adresse 2 einstellen und auf ST1 (Module 1 bis 4) stecken.
ST2 ist für die Erweiterung ab dem 5. Modul gedacht (Seitenanzeigen mit 13/16x28 + 16x112 ; Frontanzeigen mit 16x126 ect.)
|
|
| |
Beitragsbewertung:
|
DotMatrix
Siedler
4 Beiträge
|
RE: LAWO-Module anschließen (Mono?), 11 Sep. 2025 19:14
|
Vielen Dank! Anzeige läuft!
Hab mehrere Mono-Master, aber nur auf einen kann ich meine Datensätze meiner Anzeigen aufspielen. Die LED leuchtet bei den anderen zwar grün, doch wird im Bootvorgang nicht die richtige DV angezeigt.
|
|
| |
