LAWO Sicma Control-Kabelbaum umlöten, 13 Jul. 2025 18:39
|
Hallo zusammen,
Ein Bekannter hat für seinen Bus ein heiß begehrtes LAWO Sicma Control erworben, allerdings mit dem falschen Kabelbaum (siehe Bilder). Ich will es für ihn auf die runden CPC-Stecker umbauen, weiß aber nicht, wie bei diesem 21-poligen Stecker die Belegung von Wagenbus, Monobus und Strom ist und bräuchte da bitte Hilfe.
Ich habe einen Plan für einen 14-poligen Stecker bekommen, der aber in meinem Fall nicht passt.
#1
#2
Vielen Dank im Voraus
Geändert von LukasLoud am 13.Jul.2025 18:43
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: LAWO Sicma Control-Kabelbaum umlöten, 13 Jul. 2025 19:00
|
Hey,

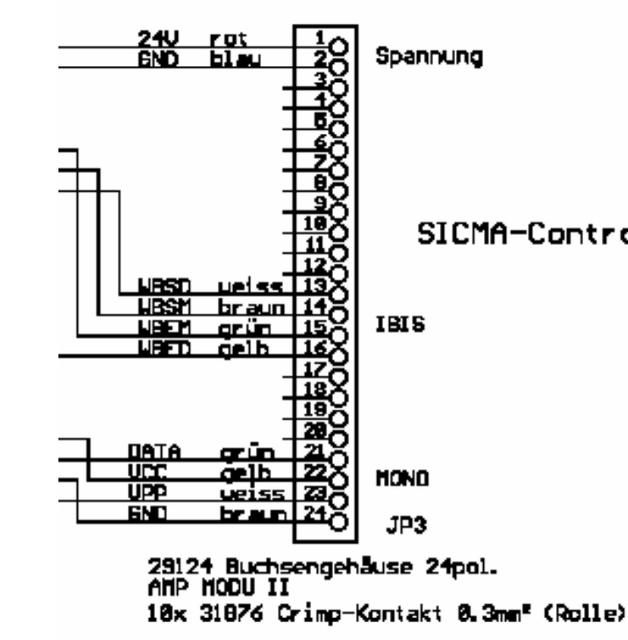

Wenn Du Möglichkeit zum durchmessen hast sind hier die Belegung am Sicma-Control:
|
|
| |
Beitragsbewertung:
|
LukasLoud
Siedler
4 Beiträge
|
RE: LAWO Sicma Control-Kabelbaum umlöten, 13 Jul. 2025 19:05
|
Danke, das hilft mir schon mal sehr viel weiter.
Ich habe an dem Kabelbaum seltsamerweise aber auch noch die Pins 3 und 4 mit jeweils weiß und braun belegt. Kann ich die weglassen oder haben die eine wichtige Funktion?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: LAWO Sicma Control-Kabelbaum umlöten, 13 Jul. 2025 19:10
|
Wüsste so spontan nicht wofür das sein könnte.
Je nach Sicma-Control könnten es Tachoimpuls, Türsignal sein.
Ich selbst würde dies Sicma seitig am Stecker dran lassen, aber schauen das die anderen Enden sich nicht gegenseitig berühren bzw. nicht gegen Masse kommen um ein eventuellen Kurzschluss zu vermeiden.
|
|
| |
Beitragsbewertung:
|
LukasLoud
Siedler
4 Beiträge
|
RE: LAWO Sicma Control-Kabelbaum umlöten, 15 Jul. 2025 15:56
|
Ich habe den Baum jetzt fertig umgebaut. Löten war gar nicht notwendig Scotchloks sind genauso stabil. Ich gebe mal eine Rückmeldung, wie das Ergebnis im Bus in der Praxis aussieht.
|
|
| |
Beitragsbewertung:
|
|
|
