Mobitec ICU402 Firmware, 13 Jul. 2025 13:12

Hey,

Ich bin aktuell auf der Suche nach ein Firmware für Mobitec ICU402.

Aktuell gibt es das Problem, dass die jetzige Firmware die Ersatzlinien, die im MIE auf 8xxx hinterlegt sind, gar nicht darstellen tut was hinterlegt wurde.
Quasi wenn auf 8200 für die Linie ein Karussell hinterlegt ist, soll er diesen auch darstellen aber stattdessen tut es die Linie 200 zeigen.

Diesen Problem existiert schon länger und war damals noch bei Herr Ottevanger im Schriftverkehr als er noch bei Luminator/Mobitec gearbeitet hatte.
Von ihm hatte ich 2 MUC Dateien (Geräte Konfiguration u.a. für IBIS Datensätze etc.) erhalten, aber leider sind beide erfolglos und somit gehe ich nun von aus, dass es an die Firmware selbst liegen könnte.
Da Herr Ottevanger bereits eine längere Zeit nicht mehr bei Luminator beschäftigt ist fehlt mir dort einen Ansprechpartner und da als Privatperson hat man schlechte Chance.

Kleiner Fact am Rande:
Damals hatte ich die Out Datei auch an Herr Ottevanger gesendet und bei seiner Testanlage hatte dies funktioniert, jedoch auch zusätzlich eine Null mit angezeigt wie er mir berichtet hatte.

Verbaut ist ein ICU402 mit IBIS-Slave Eingang (CU422090-001).
Die Steuerung der Anzeigen läuft nur über die Eingabe am ICU ;)
Und das die Ersatzlinien bei der Handeingabe am ICU funktioniert ist mir durch en anderes Unternehmen bekannt zu denen ich da leider keine Kontaktquelle habe um dort mal nachfragen zu können.

Beitragsbewertung:

luckysunyblue

Konsul
1109 Beiträge

RE: Mobitec ICU402 Firmware, 13 Sep. 2025 16:44

Hey,

Ich grabe mal mein Thread wieder hoch da das Problem weiterhin aktuell ist.

Zum besseren Verständnis hänge ich auch mal 2 Screenshot an:

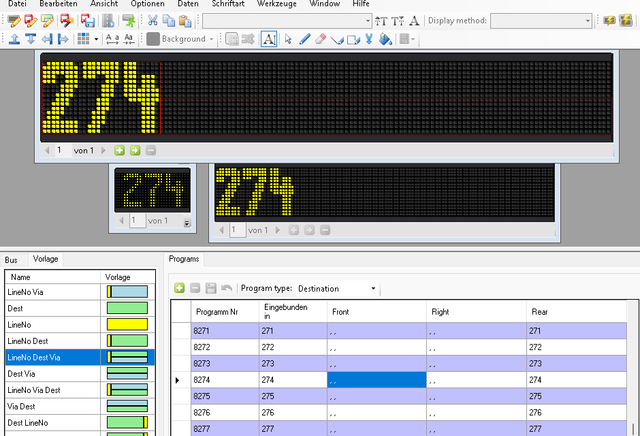

Im MIE wurde eine Dicke Linie auf der 8274 hinterlegt.

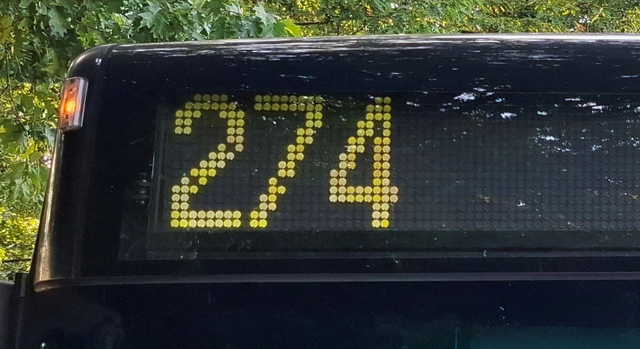

Wenn ich allerdings am ICU die Linie 274 eintippe (Geht nur Dreistellig), dann kommt die übliche Linienfont Darstellung aus dem Ziel.

Und es sollte eigentlich das Dicke Font wie aus dem Screenshot aus MIE sein.
Klar, wenn nur an das Font selbst läge könnte ich für den Zieleintrag ein anderes Font nehmen fürs Linie, aber da auch Linie mit RB, RE, Symbole gibt funktioniert diese Methode nicht.

Beitragsbewertung:

ichr

Siedler
24 Beiträge

RE: Mobitec ICU402 Firmware, 15 Oct. 2025 01:15

Hallo

Vor einiger Zeit habe ich auch bemerkt, dass ich in MIE bestimmte Schriftarten verwenden kann, auf dem Display jedoch andere, aber das ist mir nur bei Flip-Dot-Displays aufgefallen. Mobitec-Displays haben integrierte Schriftarten. Möglicherweise ist die Schriftart, die Sie verwenden möchten, nicht im Speicher vorhanden oder sie verwendet einen anderen Code. Haben Sie bei der Konfiguration des Fahrzeugs in MIE das richtige Anzeigemodell ausgewählt? Versuchen Sie, in der Konfiguration eine andere Schriftart zu verwenden, möglicherweise gibt es auch einen Unterschied zwischen der Konfiguration und dem, was tatsächlich auf der

Anzeigetafel angezeigt wird.
Versuchen Sie möglicherweise, keine Schriftarten, sondern Bitmap-Bilder zu verwenden.

Was die Verwendung von 4-stelligen Codes betrifft, gibt es folgenden Workaround: Gruppieren Sie in MIE die Routen mit derselben Routennummer oder konfigurieren Sie Bounding. Wählen Sie dann auf dem ICU402 die Route aus und geben Sie anschließend die Richtung für diese Route ein.

Wenn nötig, kann ich Ihnen eine Datei mit dieser Konfiguration zusenden.

Entschuldigung, ich benutze einen Übersetzer :)

Beitragsbewertung:

luckysunyblue

Konsul
1109 Beiträge

RE: Mobitec ICU402 Firmware, 15 Oct. 2025 10:29

Hey,
Glaube Du verstehst es falsch :)

Für unseren deutschen Gebiet ist das etwas anders.
Funktionieren tut es zwar, allerdings nur wenn diese mit IBIS Gerät abgerufen wird. Aber im Fahrzeug befindet sich kein IBIS Bediengerät und das ganze wird am ICU402 direkt ausgewählt.
Nur funktioniert das am ICU402 auswählen nicht.
Gebe ich als Linie 274 ein sollte es in dicken Schrift kommen wie im MIE hinterlegt ist (8274). Stattdessen erscheint die ganz normale Std h Font der im Ziel hinterlegt ist.

Vor einiger Zeit habe ich auch bemerkt, dass ich in MIE bestimmte Schriftarten verwenden kann, auf dem Display jedoch andere

Darum geht es nicht.
Das die Schriftarten im Anzeigerechner gespeichert sind ist mir auch bekannt.

Haben Sie bei der Konfiguration des Fahrzeugs in MIE das richtige Anzeigemodell ausgewählt?

Wie Du im vorherigen Beitrag entnehmen kannst handelt es sich um Flipdot Anzeigen.
Entsprechend ist im MIE auch als Flipdot ausgewählt.

Versuchen Sie möglicherweise, keine Schriftarten, sondern Bitmap-Bilder zu verwenden

Auch hier: Die dicke Linienschrift (Bei Lawo LNR.F16) ist als Bitmap eingefügt und nicht als "Mobitec Schrift".
Dies erkennt man auch im Screenshot in der "Program Liste" daran, dass für die Anzeige die Zahlen fehlen die normalerweise bei einen normalen FNT Font vorhanden wäre.

Was die Verwendung von 4-stelligen Codes betrifft, gibt es folgenden Workaround

4-stelligen Codes brauche ich nur bei die Ziele.
Linie überhaupt nicht.

Wählen Sie dann auf dem ICU402 die Route aus und geben Sie anschließend die Richtung für diese Route ein.

Wenn ich das jetzt so mache, dann wird MIE endgültig überfordert sein.
Aktuell sind um die 3.000 Ziele hinterlegt und so ca. 200-300 Linieneinträge die auch über die Linie abgerufen werden sollen.
Bei der Menge stürzt MIE bei mir ab und wenn ich jetzt für jede einzelne Ziel noch die Linie definiere statt "unbound" dann tut die Software mir gar keine Out mehr erstellen.

Mein Ziel ist einfach: Die Ziele Universell für den Einsatz zu lassen. Dafür aber mit der Linie arbeiten. So kann es sein, dass für ein Ziel 5 verschiedene Linie mit unterschiedliche Linienzeichen (RB, RE, SB, NE, CE, S, R etc.) geben kann.
Ich weiß das sowas funktioniert, dass man z.B. am ICU402 die Linie 714 eingegeben wird und auf der Anzeige als Linie RE14 dargestellt wird.

Beitragsbewertung:
