HPW MAS 3 - IBIS Gerät - Pinbelegung (Neu) - Anschluss Seitenanzeigen, 01 Jul. 2025 13:01
|
|
Die Suche im Forum brachte zwar diverse veraltete Beiträge, aber alle leider alle mit toten Links zu nicht mehr existierenden externen Grafiken.
Kann bitte jemand eine Pinbelegung neu hier einstellen?
Ich habe ein ex Berliner HPW MAS 3 Gerät und möchte daran gern zwei Seitenanzeigen anschließen. Eine Flipdot und eine LCD aus KT4D und GT6.
Bisher werden die Anzeigen über einen IBIS-Wandler per USB vom Rechner angesprochen und funktionieren einwandfrei.
Was ist beim Anschluss der Anzeigen zu beachten?
Müssen das MAS 3 und die Anzeigen über das gleiche Netzteil mit gleicher Masse laufen?
Senden die Anzeigen auch Status-Meldungen ans MAS 3 zurück?
Könnte man das MAS 3 und den IBIS-Wandler auch parallel betreiben?
DANKE für Eure Unterstützung.
Daniel
|
|
| |
Beitragsbewertung:
|
+Timo-
Siedler
21 Beiträge
|
RE: HPW MAS 3 - IBIS Gerät - Pinbelegung (Neu) - Anschluss Seitenanzeigen, 01 Jul. 2025 14:16
|

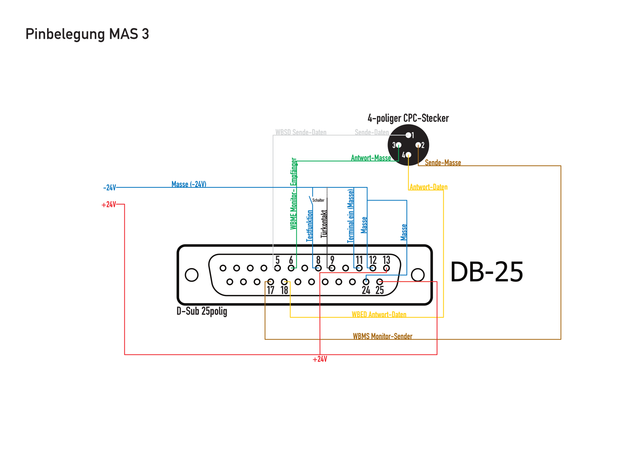

Hier eine Anschlussbelegung als Bild.
[IMG] [/IMG]
Geändert von +Timo- am 1.Jul.2025 14:18
|
|
| |
Beitragsbewertung:
|
Julian2056
Bürger
63 Beiträge
|
RE: HPW MAS 3 - IBIS Gerät - Pinbelegung (Neu) - Anschluss Seitenanzeigen, 01 Jul. 2025 19:43
|
Hey DanBu,
erstmal zu deinen Fragen:
Müssen das MAS 3 und die Anzeigen über das gleiche Netzteil mit gleicher Masse laufen?
Empfehlenswert ist es, dass beide Geräte über eine Netzteil laufen. Müssen, aus welchen Gründen auch immer, die Geräte getrennt versorgt werden, ist mindestens eine gemeinsame Masse vorhanden zu sein.
Senden die Anzeigen auch Status-Meldungen ans MAS 3 zurück?
Dies kommt auf die Firmware der Anzeigen an. Normal fragt das IBIS Zyklisch sämtliche IBIS-Teilnehmer ab. Auf diese Anfrage haben die Slaves wie Anzeigen, Ansagegerät etc. eine gewisse Zeit zu antworten. Sollte die Firmware der Anzeigen diese Funktion vorgesehen haben (was der Normalfall ist), wird bei Abfragen der jeweiligen Adresse eine Statusantwort gesendet.
Könnte man das MAS 3 und den IBIS-Wandler auch parallel betreiben?
Nein, in einem IBIS-Verbund darf es immer nur einen Master geben! Durch Nichteinhaltung kann sowohl der Schnittstellenwandler, als auch das IBIS dauerhaft beschädigt werden.
Nun noch zum Anschluss:
Die von @+Timo- gesendete Grafik funktioniert so nicht. Solltest du das IBIS Gerät ohne Servicemodul (SMO) inkl. Backplane betreiben, müssen die Sende- und Empfangsmassen (WBMS und WBME) manuell auf Masse gezogen werden. Das IBIS2 macht dies nicht. Solltest du also alles wie in der Grafik verdrahtet haben und nichts funktionieren, weißt du jetzt wieso.
Sollten weitere Fragen im Raum stehen, lieber Fragen bevor die Geräte durch Unwissen einen Schaden erleiden :)
Liebe Grüße,
Julian
|
|
| |
