HPW MAS-3 kombinierte Backplane (SMO/BP), 17 Feb. 2025 15:46

Hallo zusammen,

ich dachte ich zeige euch heute mal etwas exotisches; wusste zuvor auch nicht das es so etwas gibt.

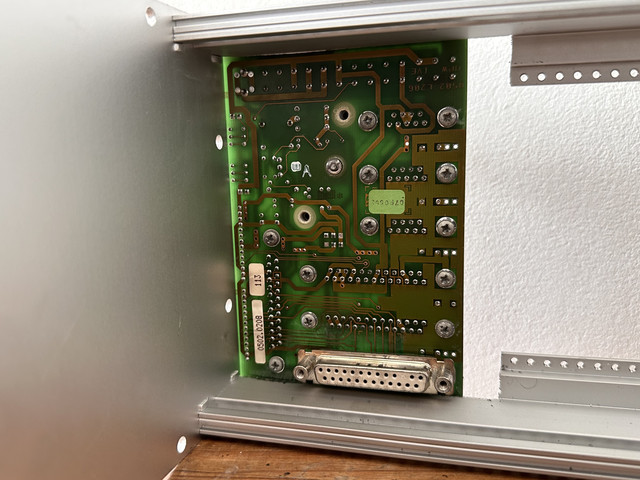

Ich habe eine HPW MAS-3 Backplane erhalten, welche direkt das SMO enthält. Einen separaten SMO Einschub wie man es von den meisten IBIS-Racks kennt gibt es in diesem Fall nicht.
Das SMO befindet sich auf der Rückseite der Backplane. Über die zwei kleinen blauen Schalter an der Rückseite der BP lassen sich die Test- bzw. BON-Funktion aktivieren.

Die BP hat folgende D-SUB Anschlüsse:
X16 WBK 9-polig
X17 SPB 9-polig
X18 SPB2 9-polig
X20 FLM 25 polig
X21 FZK 25 polig
X22 MAS 25 polig
X24 TST 25 polig (Frontseite)

Auf den 25 poligen ELA-Anschluss hat man hier verzichtet. Vermutlich war ein Betrieb mit HAG nicht vorgesehen; oder die Spannung sowie Wagenbusdaten wurden anderweitig (z.B Klemmleiste unten) abgegriffen.

Ich finde diese Art von Backplane sehr interessant und vermute stark das es sich hier um ein eher seltenes Exemplar handelt (korrigiert mich bitte wenn ich falsch liege). Zuvor habe ich eine solche Backplane von HPW zumindest noch nicht gesehen.

Geändert von GreenBird am 17.Feb.2025 22:02

Beitragsbewertung:

Julian2056

Bürger
63 Beiträge

RE: HPW MAS-3 kombinierte Backplane (SMO/BP), 19 Feb. 2025 19:53

Hallo,

das ist eine von vielen verschiedenen Backplane-Varianten, welche es von HPW gab.

Es gab unter anderem die Varianten IGB, IVE, FBP ,VBP und so weiter.

Die IGB ist die wohl bekannteste. Die Abkürzung bedeutet "IBIS-Gesamt-Backplane".

Bei deiner handelt es sich um die IVE "IBIS-Verteilereinheit". Die Schalter für BON und TFS lassen sich durch Auftrennen der Brücke XB7 inaktiv schalten. Dann können die Schalter über den Stecker FZK oder TST geschalten werden.

Der TST-Stecker kann von beiden Seiten aufgelötet werden.

über die Stecker X18 und X23 kann die Platine durch andere Backplanes oder Kabel erweitert werden.

Liebe Grüße,
Julian
