Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 20:49
|
Hallo zusammen,
ich habe eine Lawo Flipdot Anzeige mit abgeschnittenen Kabelenden.
Kabelbaum 1:
https://prnt.sc/NsmMA8w73pYR
Kabelbaum 2:
https://prnt.sc/ZDlZguRlrRrL
Anzeige:
https://prnt.sc/LKtc78SfO7xl
Kann mir jemand helfen, dass ich das Ding mit meinem Sicma Control wieder ansteuern kann. Wie wären denn die Pinbelegungen?
Viele Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 20:53
|
Hey,
Die Gelbe, Grüne, Weiße und Braune Kabel ist schon mal der Monobus.
CPC Pin 1: Weiß - Dotstrom
CPC Pin 2: Braun - GND
CPC Pin 3: Grün - Mono/Alpha Daten
CPC Pin 4: Gelb - 8V Slave Spannung
Mehr kann ich auf dem Bild nicht erkennen was die restliche Farben sind.
Zudem wird +24VDC für die LED Dot Beleuchtung benötigt.
Was mir übrigens einfällt bei der Topform Anlage.
Bei XY10 Dot-System wird einen XY5 zu XY10 Wandler benötigt.
Geändert von luckysunyblue am 2.Feb.2025 21:11
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 21:26
|
24V für die Anzeige und LEDs wird wahrscheinlich der kleinere Kabelbaum sein, wo nur 5 Adern sind, oder?
Was soll dieses XY10 XY5 sein und ist das dann nicht mit dem Sicma Control möglich?
Bin bei Lawo totaler Neuling
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 21:31
|
Ich isoliere mal den kabelbaum morgen ab und dann sieht man die Farben besser
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 21:34
|
Omnibusfahrer:
24V für die Anzeige und LEDs wird wahrscheinlich der kleinere Kabelbaum sein, wo nur 5 Adern sind, oder?
Gibt es einen größeren Kabelbaum?
Theoretisch müssten 4 Kabeln für Monobus und 2 für Spannungsversorgung sein.
Omnibusfahrer:
Was soll dieses XY10 XY5 sein und ist das dann nicht mit dem Sicma Control möglich?
Bin bei Lawo totaler Neuling
Ganz einfach:
XY5: Ganz normale Kupferspule mit Eisenkern wie man es sonst von FlipDot Anlage kennt.
Fürs beschildern wird ungefähr 350mA durch die Spulen gejagt.

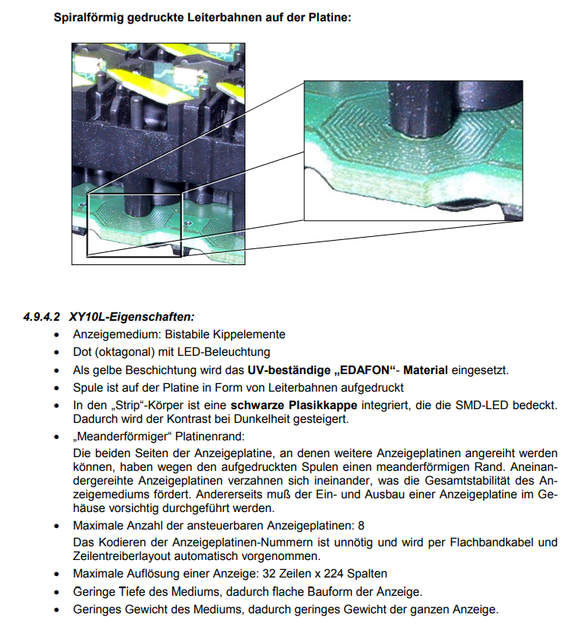

XY10: Bietet eine flachere Bauweise da die Kupferspule auf der Platine aufgedruckt ist.
Hier wird 3,5A durch die Spule gejagt.
Der Standard Monobus Master hat allerdings nur den XY5. Dieser musst für XY10 umgewandelt werden.
Sicma-Control <-> XY Wandler <--> Seitenanzeige
Müsstest also mal genauer hinschauen ob deiner auch so ähnlich ist.
Ich habe gerade nicht im Kopf ob auch "normale" XY5 FlipDot mit LED beleuchtete Dots von Lawo gab.
Geändert von luckysunyblue am 2.Feb.2025 21:38
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 21:47
|
Oh mist, habe den Anzeiger heute mit dem Sicma Control zusammen ausgebaut. Das Kabel vom Anzeiger war so extrem lang, dass wir das einfach durchgeschnitten haben. Der Ausbau war auch etwas nervig, weil da extrem große Gepäckablagen im Bus verbaut sind und ich deswegen nicht bis zum Sternpunkt gekommen bin.
Dort soll dann irgendwo so ein Wandler sein? Kriegt man die auch irgendwo günstig her? Sonst muss ich leider wieder 200km fahren. :/
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 21:54
|
Günstig ist relativ.
Mit Glück findet man auf ebay (Kleinanzeigen) einen oder u. a. bei Homburg.
Der Wandler sollte im Bereich des Sternpunkt sein.
Ich habe gerade nicht im Kopf ob es im Eurofach oder hinter der Dachvoute befindet.
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 22:11
|
Hast du eine genaue Bezeichnung oder sogar ein Bild von so einem Wandler?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 22:20
|
Vielen Dank für deine Hilfe :) Ich probiere es morgen mal ohne Wandler und ansonsten bestelle ich den einfach
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 22:44
|
Habe mir jetzt doch nochmal die Kabel zurecht geschnitten: https://prnt.sc/Rt48TzQYMGoH
Also die 4 Leitungen für den CPC Stecker sind dran und nochmal Weiß + Braun vermutlich für die Dot Beleuchtung
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Pinbelegung Lawo Flipdot Anzeige, 02 Feb. 2025 22:52
|
Perfekt.
Die 4 Kabeln aus der Blaue Leitung habe ich ja bereits erwähnt.
Die anderen Beiden ist Weiß +24V und Braun GND.
|
|
| |
