Lawo Mono System Frontanzeige klein, 09 Jan. 2025 18:57
|
Hallo liebe Forengemeinde,
wir haben uns einen gebrauchten MAN A21 (Baujahr 2021) mit Lawo LED Anzeige zugelegt.
Leider war die Matrixanlage unvollständig und das Smart Master Steuerteil ausgebaut.
Ich hatte noch ein Topform CU1 übrig, mit der Konfig Front/Seite/Heck 16x112 16x112 16x28 , der Bus selbst verfügt aber über 126x16 112x16 16x28. Die Darstellung an Seite und Heck passte demzufolge, an der Front wurde das jeweilige Ziel links oben klein in der Ecke dargestellt.
Anschließend versorgte ich dieses CU1 mit der passenden Konfig für diese Anzeige, dabei änderte sich leider nichts an der Frontanzeige, sodass das jeweilige Ziel leider immer noch nur klein in der oberen linken Ecke zu sehen war.
Anschließend tauschte ich das CU 1 gegen ein Sicma Control mit wiederrum der Konfig für 16x112 16x112 16x28 um zu testen ob sich etwas ändert...aber leider blieb das Problem.
Ich hatte dabei im Hinterkopf noch die Erinnerung daran, das wenn man eine Anzeige 16x126 mit der Konfig für 16x112 lädt, es aber in der Vergangenheit das jeweilige Ziel trotzdem groß anzeigt nur eben nicht in voller Größe und eventuell nicht zentriert, aber eben nicht so klein und oben in die Ecke gequetscht wie es nun jetzt hier der Fall ist.
Ich hoffe meine Ausführungen sind verständlich und Ihr könnt mir weiter helfen
Vielen Dank
|
|
| |
Beitragsbewertung:
|
Ibiwork
Bürger
72 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 07:30
|
Hallo, hast du deine Fonts bereits mal überprüft ? In der ZD gibt es für einzeiligen Betrieb glaube 3 Fonts die du von größer zu kleiner angeben kannst und für die zweiteiligen 2.
Zusätzlich würde ich nochmal gucken ob die Fonts auch die Schriftgröße 16 haben.
Ansonsten können wir dir nur helfen wenn du uns deine Konfiguration bereitstellen tust. Alles andere wären dann Vermutungen
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 08:00
|
Ibiwork:
Hallo, hast du deine Fonts bereits mal überprüft ? In der ZD gibt es für einzeiligen Betrieb glaube 3 Fonts die du von größer zu kleiner angeben kannst und für die zweiteiligen 2.
Zusätzlich würde ich nochmal gucken ob die Fonts auch die Schriftgröße 16 haben.
Ansonsten können wir dir nur helfen wenn du uns deine Konfiguration bereitstellen tust. Alles andere wären dann Vermutungen
Wo hast Du denn gelesen das es ums IBIS-Betrieb geht?
Wenn schon mit ein Topform CU1, der Softwaretechnisch den IBIS nicht auswerten kann, probiert wurde kann es demzufolge um Handbetrieb handeln.
Im Normalfall sollte das Ziel linksbündig dargestellt werden. Die letzten 14 Spalten werden für eine 112er Konfig bei riner 126er Anzeige nicht angesteuert.
Eventuell wäre auch ein Bild vom Vorteil.
Und welche Version hat das CU1?
Abgesehen davon das der Sicma-Control das Ziel hätte anzeigen können.
|
|
| |
Beitragsbewertung:
|
mr-STS
Siedler
10 Beiträge
|
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 15:07
|
|
Ja genau Handbetrieb, das hätte ich dazu sagen sollen.

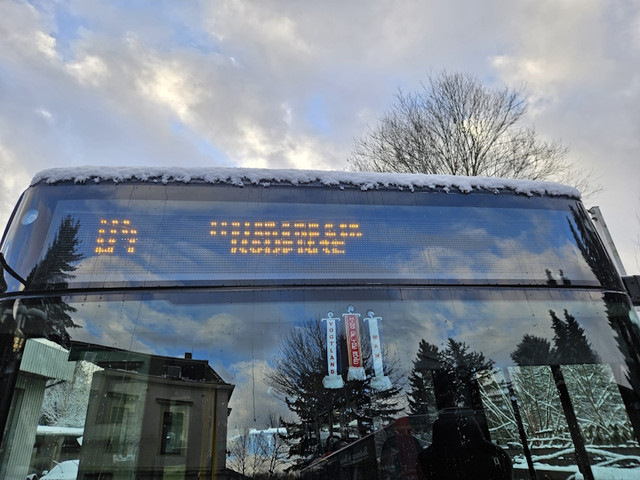

So sieht es an der Frontanzeige aus, ich hoffe man kann es ansatzweise erkennen, wie gesagt, Seite rechts und Heck passen perfekt.
Das Topform CU 1 welches ich aktuell nutze bediente mit unveränderten Lawo Datensatz vorher eine Gorba Anzeige 16x126 wobei aber nur eine Konfig für 16x112 geladen war und auch dort wurden die Ziele groß dargestellt, nur eben die entsprechenden Dots die zu viel waren, nicht angesteuert.
Geändert von mr-STS am 10.Jan.2025 15:09
  ">
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 15:14
|
Irgendwie ist das Bild unscharf.
Aber auf dem ersten Blick sieht es eher höher aus als nur 16 Zeilen.
Hast Du keine Testauflösung um die passende Größe zu identifizieren?
So eine Testauflösung hätte ich vorhanden.
Ja genau Handbetrieb, das hätte ich dazu sagen sollen
Mit Topform CU1 und die weiteren Information war eigentlich klar gewesen das es um Handbetrieb handeln wird.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 17:01
|
Sieht aus wie 196*24
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
|
| |
Beitragsbewertung:
|
mr-STS
Siedler
10 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 19:07
|
Tatsächlich ist es jetzt 196x24, wie peinlich... man sollte wohl doch lieber erst einmal selbst genau hinschauen und sich nicht blind auf eine Aussage anderer verlassen.. Vielen Dank für die Aufklärung für die Aufklärung meines Schusselfehlers...
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 19:14
|
Dafür sind wir als Community da um zu helfen wo man kann
Wenn man viel damit zu tun hat, kann man grob Einschätzen wie die Auflösung sein könnte.
Vertrauen auf eine Aussage ist zwar gut, aber Kontrolle ist besser.
Deswegen am besten immer eine Testauflösung mit gängigen Auflösungen bereithalten ^^
Wenn das bei jeden Hersteller so einfach wäre.
Keine Ahnung warum manche Herstellern sich
Am Ende ist es zum Glück Lawo gewesen wo sich die Anpassung etwas einfacher gestalten lässt als wie z.B. bei Gorba.
|
|
| |
Beitragsbewertung:
|
mr-STS
Siedler
10 Beiträge
|
RE: Lawo Mono System Frontanzeige klein, 10 Jan. 2025 19:40
|
Ja, da gebe ich Dir Recht !
Es ist hier eine sehr angenehme und hilfsbereite Community und es wird einem auch geholfen selbst wenn man fachlich nicht unbedingt auf einer Wellenlänge schwimmt und eher 2 bis 3 mal im Jahr mit dem Thema Fahrzielanzeigen konfrontiert ist und eben nicht voll im Stoff steht
Aus diesen Gründen versuchen wir eigentlich meistens gebrauchte Busse mit Lawo Anzeigen zu kaufen sofern es möglich ist.
|
|
| |
