Problem mit ISA Linien- und Frontanzeige, 25 Oct. 2024 19:40
|
Moin,
ich besitze seit Anfang des Jahres eine ISA Linienanzeige und eine Frontanzeige. Jetzt wollte ich beide mal über meinen Pc zum laufen bekommen, habe dabei schon das halbe Internet durchsucht, bin aber leider auf keine direkte Antwort gestoßen.
Ich habe schon -probiert- die Alphabus-Signale über mein Gorba C5 in Ibis umzuwandeln und dieses dann über meinen Schnittstellenwandler mit meinem Pc zu verbinden.
Auf der Rückseite der (Linien)Anzeige befinden sich 11 DIP-Schalter. Wenn die Anzeige mit Strom versorgt wird, zeigt sie je nach Stellung der DIP-Schalter die Version/Art der Anzeige an (ISA 1) und viele Striche und Punkte (Vermutlich, welche Stellung die Schalter gerade haben), oder einfach nur Schwarzbild.
Außerdem leuchten auf der Platine 3 von 5 LED und eine rote blinkt.
Jetzt meine Fragen:
Braucht man zwingend ein IBIS zum ansteuern, oder ist das C5 einfach das falsche?
Könnte es auch sein, dass man einen Wandler mit allen 4 Eingängen braucht? Meiner hat nämlich nur 2.
Angenehmes Wochenende
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 25 Oct. 2024 19:55
|
ISA ist meines Wissens nach IBIS und daher wird IBIS benötigt und keinen C5.

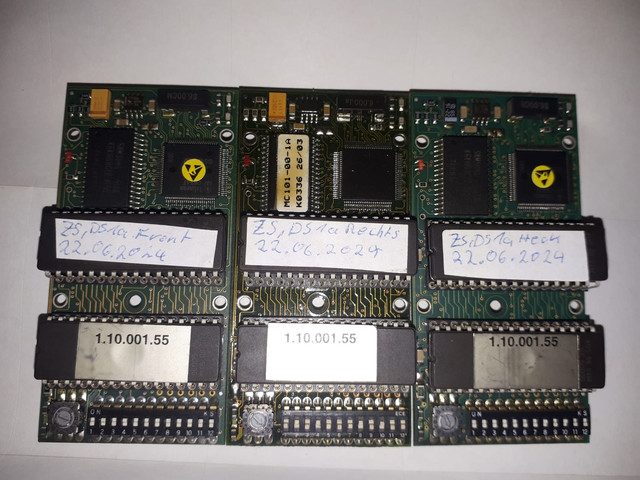

Mit die DIP Schalter lassen sich Datensatz einstellen.
Für die geladene Firmware sind die DIP Einstellungen für DS021t und bei der mittlere Platine mit abgesetzte Linie.
Der rechte nur Linie.
|
|
| |
Beitragsbewertung:
|
bvgtobi
Siedler
|
RE: Problem mit ISA Linien- und Frontanzeige, 25 Oct. 2024 21:17
|
Genau. ISA sind IBIS-Anzeigen. Du brauchst kein C5 oder ähnliches. Nur Wandler und ein geeignetes Programm wie Ibis Utility oder Winibis.
Stell die DIP am besten so ein, wie bei Luckysunyblue. Das sind nämlich meine Platinen, daher weiß ich, dass es funktioniert
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 26 Oct. 2024 19:10
|
Aber wie erwähnt kann es auch vom geladene Firmware abhängen.
Diesbezüglich gibt es hier auch einen Thema.
Da die DIP Einstellungen im Bilder nicht gerade optimal abgelichtet ist hier noch mal Schriftlich:
Anzeige mit kompletten Ziel und Linienfeld:
DIP 2, 4 ON für DS001, DS1a, DS021t
Anzeige mit getrennter Linienfeld:
2, 4, 8, 10 ON für den gleichen Datensatz, allerdings nur getrennter Linienfeld mit zentrierter Darstellung (?)
Nur Linienanzeige:
8, 10 ON
Geändert von luckysunyblue am 26.Oct.2024 19:12
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 30 Oct. 2024 23:27
|
Danke euch!
Dann hab ich das C5 + Kabel umsonst gekauft und es lag scheinbar wirklich nur an den DIP-Schaltern. Dachte eigentlich, ISA gehört, oder ist gleich Gorba (?).
Mich hat es wohl auch verwirrt, dass bei der großen Anzeige noch ein RS232 Stecker dran war.
Die Anzeige macht nun mit DS021neu, DS201, DS201a (und DS003g) was sie soll :)
Beim DS021neu rutscht allerdings bei der 1. und 2. Zeile der erste Buchstabe immer ins Linienfeld, was sich dann nur mit ein oder zwei Leerzeichen korrigieren lässt. Ist das bekannt?
Habe jetzt ein bisschen herum probiert und bin mal die Sonderzeichen durchgegangen:
=Frontmatrix=
DS021neu Ziele
{ ä
[ Ä
| ö
Ö
] Ü
} ü
~ ß
# P
@ Kinder
_ S-Bahn
^ U-Bahn
DS201a Linie
01 Kinder
02 Kinder invertiert
03 U-Bahn
04 S-Bahn
05 P+R
06 Flugzeug
07 Schiff
08 Fußball
Kennt jemand noch andere Sonderzeichen oder Buchstaben? Das große Ö fehlt mir zum Beispiel noch...
Könnte man auch Buchstaben (z.B. N für Nachtbus) oder Zeichen wie S für S-Bahn vor die Liniennummer packen, oder muss das extra programmiert werden?
Freundliche Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 31 Oct. 2024 00:04
|
Das große Ö fehlt mir zum Beispiel noch
Das große Ö ist nach IBIS Format das Backslash.
Könnte man auch Buchstaben (z.B. N für Nachtbus) oder Zeichen wie S für S-Bahn vor die Liniennummer packen, oder muss das extra programmiert werden?
So viel wie ich weiß musst dies extra programmiert werden.
Zumindest habe ich dies für bvgtobi gemacht.
DS201a Linie
DS201a als Linie ist mir ganz neu. Kenne eigentlich DS001, DS001a und eben der eingebundene Linie über DS021.
Geändert von luckysunyblue am 31.Oct.2024 0:25
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 31 Oct. 2024 16:57
|
Das große Ö ist nach IBIS Format das Backslash
Stimmt. Den Backslash hab ich ausversehen übersprungen, Danke.
So viel wie ich weiß musst dies extra programmiert werden.
Zumindest habe ich dies für bvgtobi gemacht.
Mit welchem Programm wird das denn gemacht? AlphaNT? Als "Normalo" bekommt man das also selbst nicht hin?
DS201a als Linie ist mir ganz neu
Ich habe grad nochmal geschaut:
DS201 klappt komischerweise nicht, DS201a für die Sonderzeichen 01-08 hingegen schon.
Für das Linienfeld muss ich den DS003g nehmen und für das Zielfeld DS021neu.
Von den 001ern klappt nur der DS001a (Sonderzeichen), "flackert" aber bei wiederholtem Datenversand nach der eingegebenen Sekundenzahl.
Geändert von Vierachtzicha_ am 31.Oct.2024 16:58
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 31 Oct. 2024 17:16
|
Mit welchem Programm wird das denn gemacht? AlphaNT? Als "Normalo" bekommt man das also selbst nicht hin?
Mit Alpha NT nicht und selber hinbekommen ohne Software ist bedingt möglich so lange man weiß, wie der Eintrag auszusehen hat und man keine Änderungen an den Fonts machen musste.
Sonst kann ich dir da was programmieren.
Die Datei musst dann auf ein Eprom gebrannt werden der in dem 2. Sockel gesteckt wird.
Auf dem Bild wäre es der Sockel wo die Eproms mit "ZS, DS1a ..." beschriftet sind.
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 17 Nov. 2024 22:43
|
Wie der Eintrag auszusehen hat, weiß ich ungefähr.
Müsste man denn Änderungen an den Fonts machen, wenn man die Größe der Ziffern verändern möchte, oder ist das eine Sache der Programmierung?
Meine Anzeige füllt nämlich das geschilderte nicht bis zum Rand aus, sondern lässt bei Linie und Ziel (jeweils oben und unten) 2 Dots frei.
Da ich die Anzeige aber möglichst ähnlich wie die Gorba-Anzeigen der Berliner MAN A39 ansteuern wollte, sieht das optisch leider ein wenig komisch aus (Deshalb auch die Frage bezüglich Sonderzeichen in der Linie).
Wenn du mir da etwas programmieren könntest, wäre ich dir sehr dankbar :)
PS: Tut mir leid für die verspätete Antwort...
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Problem mit ISA Linien- und Frontanzeige, 18 Nov. 2024 08:01
|
Meine Anzeige füllt nämlich das geschilderte nicht bis zum Rand aus, sondern lässt bei Linie und Ziel (jeweils oben und unten) 2 Dots frei.
Deine Anzeige nimmt Krueger Fonts.
Höher als 24 Zeilen geht die Linienziffern nicht.
Da ich die Anzeige aber möglichst ähnlich wie die Gorba-Anzeigen der Berliner MAN A39 ansteuern wollte, sieht das optisch leider ein wenig komisch aus
So aussehen wie Gorba geht wenn es machbar ist mit Rechnertausch.
Ansonsten wirst schon Abweichungen haben in die Fonts.
Wenn du mir da etwas programmieren könntest, wäre ich dir sehr dankbar
Klar wenn Du damit leben kannst, dass es nicht wie 100%ig aussieht wie Gorba.
|
|
| |
