Prosys Box / DVI System , 23 Oct. 2024 06:16
|
Hallo in die Runde,

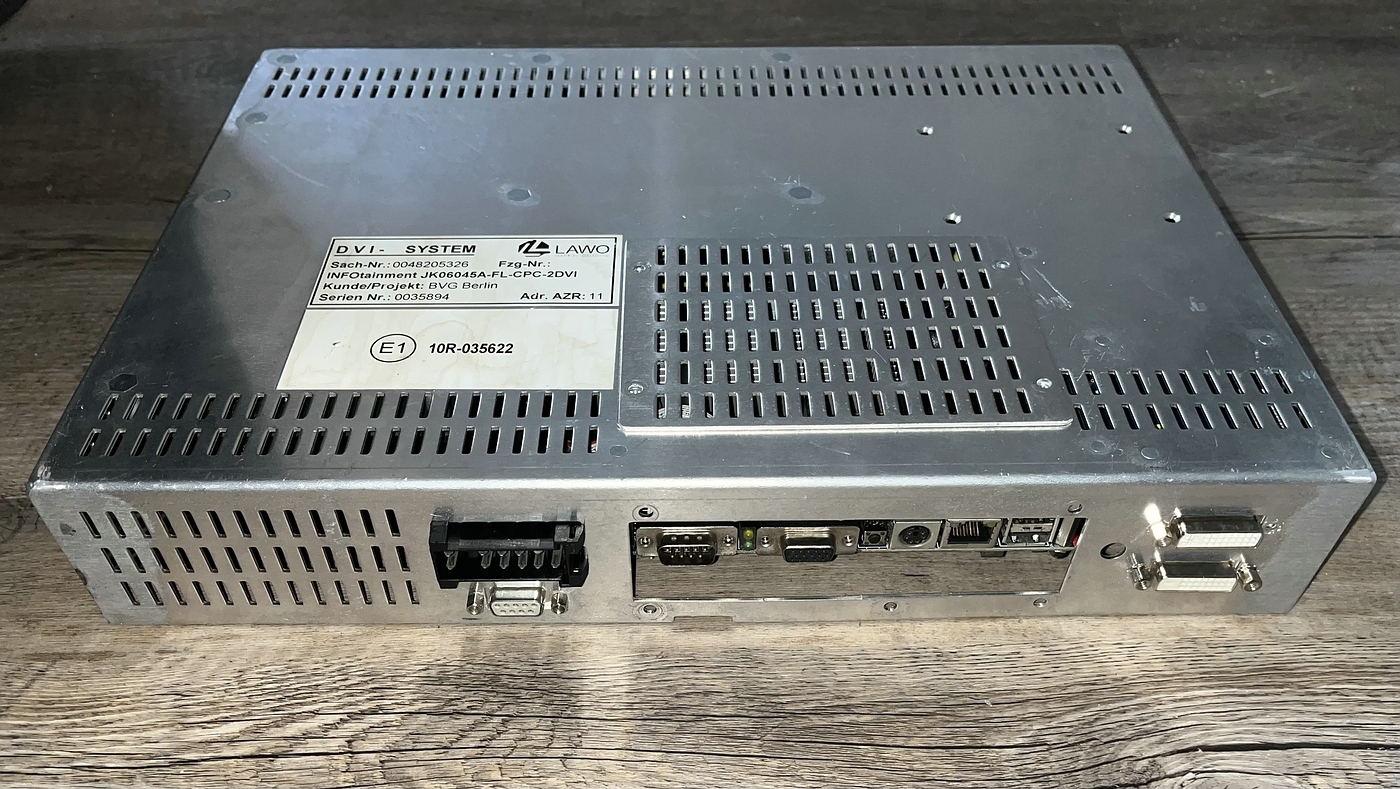

ich habe einen 29 Zoll LAWO Infotaiment Monitor mit den Anschlüssen 1x 24V und 1xDVI. Der Bildschirm ist über DVI mit der Prosys verbunden und startet auch aber zeigt nach einigen Minuten Timeout. Ein Atron ist ebenfalls über PWR vom Prosys mit dem IBIS BUS verbunden aber leider passiert nichts weiter auf dem Monitior. Ich frage mich auch wie das IBIS Signal in den Monitor kommen soll? Da es sich ja um einen Slave handelt der nur DVI und 24V Anschluss hat.
Vielleicht kennt sich jemand ja ein bisschen aus? Fehlt noch eine Komponente damit die Anlage läuft? Verkabel ich was falsch oder habe etwas vergessen? Bin da jetzt irgendwie mit dem Latein am Ende.
Danke für die eventuelle Hilfe und Grüße.
Geändert von ThiloKa am 23.Oct.2024 6:18
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 06:44
|
Der Monitor dient einfach als ein normaler PC Bildschirm.
Den IBIS Signal bekommt der ProSys.
Man erstellt ganz normal ein InfoTed Konfiguration als wäre es ein Monitor mit eigenen IBIS Rechner.
Die Konfiguration wird dann ins ProSys geladen.
Das ProSys wertet dieses entsprechend aus und schickt das generierte Bild über den DVI/DisplayPort Anschluss zu dem Monitor raus.
ProSys ab ca. Mitte August hat folgende Belegung für den IBIS:
8/15 WBSD weiß
9/15 WBMS braun
10/15 WBME grün
11/15 WBED gelb
Ältere Versionen:
8/15 WBED gelb
9/15 WBME grün
10/15 WBMS braun
11/15 WBSD weiß
Geändert von luckysunyblue am 23.Oct.2024 6:49
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 07:45
|
Zeigt dein Monitor beim Starten der Box ein Logo von Lawo oder Luminator an? Wenn nicht, hast du vermutlich eine leere Box, wo du selbst mit einer Konfiguration aus InfoTED nicht weiterkommst.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 14:08
|
Hi,
ja, das Logo wird beim starten angezeigt. Ist der Bildschirm fertig mit rattern und alles geladen zeigt er das leere Layout des Unternehmens.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 14:49
|
Dann sollte es in vielen Fällen ausreichen, einfach per InfoTED eine eigene Konfiguration für die Box zu erstellen. Wenn der Bildschirm aktuell nach ein paar Minuten ausgeht, könnte es an der aktuellen Konfiguration liegen. Oder die Box hat wegen weg und geht nach ein paar Minuten aus.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 15:04
|
Naja, also komplett aus geht er nicht. Er lädt alles und zeigt das Layout des Unternehmens (Bus Symbol Linie leer, Ziel leer und keinen Verlauf dann geht er mach paar Minuten auf ein anderes Layout und unten am Rand steht timeout, dann kommt er aber nochmal wieder mit vorherigen Layout aber zeigt dann unten links zusätzlich die Uhrzeit 0:00, dann springt er wieder nach paar Minuten auf das andere Layout zurück mit timeout und dann passiert nichts mehr weiter.
Gruß
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 15:29
|
luckysunyblue:
Der Monitor dient einfach als ein normaler PC Bildschirm.
Den IBIS Signal bekommt der ProSys.
Man erstellt ganz normal ein InfoTed Konfiguration als wäre es ein Monitor mit eigenen IBIS Rechner.
Die Konfiguration wird dann ins ProSys geladen.
Das ProSys wertet dieses entsprechend aus und schickt das generierte Bild über den DVI/DisplayPort Anschluss zu dem Monitor raus.
ProSys ab ca. Mitte August hat folgende Belegung für den IBIS:
8/15 WBSD weiß
9/15 WBMS braun
10/15 WBME grün
11/15 WBED gelb
Ältere Versionen:
8/15 WBED gelb
9/15 WBME grün
10/15 WBMS braun
11/15 WBSD weiß
Belegt sind die PINS bei mir wie in der August Belegung beschrieben
..kann es möglich sein, das ich die ältere Version habe und nun bei 11 mit weiß reingehen muss und bei 10 mit braun? Kann da möglicherweise der Fehler liegen?
Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 16:40
|
luckysunyblue:
Kommt auf deinen Box an.
Die Version bis ca. Mitte August hat m.W.n. noch DVI Anschlüsse.
Siehe hier
Danach folgte dieser Version:
Also meine Box ist diese neuere. Der Bildschirm startet über DP1 und fährt hoch
..ADR steht auf 0
.mit Multi IO kann ich nichts anfangen (geht ein IBIS BUS raus)
Ich denke mal das ich mit einem z.B. ATRON aber mit dem IBIS BUS bei PWR an der Box rein muss? Richtig?
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 16:42
|
Hatten wir für die Box nicht irgendwann mal hier einen vollständigen Belegungsplan oder irre ich?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 16:55
|
Aha,
Es gibt 2 Arten von ProSys mit der Multi-IO:
1. Variante: IBIS-Master
2. Variante: Mono-Master
Der IBIS Slave Eingang ist an dem PWR Eingang zu finden.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 17:06
|
luckysunyblue:
Aha,
Es gibt 2 Arten von ProSys mit der Multi-IO:
1. Variante: IBIS-Master
2. Variante: Mono-Master
Der IBIS Slave Eingang ist an dem PWR Eingang zu finden.
Ah ok, also denke ich mal der Multi IO würde in Fahrzielanzeigen gehen?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 17:13
|
Das kann durchaus Möglich sein.
Könnte man aber auch nachmessen, wenn man an dem Gelben Kabel gegen den braunen Kabel die Spannung misst, dann müsste für Monobus ca. 8V aus dem gelben Kabel kommen.
Die 8V brauchen die Slave Rechner in die Zielanzeigen.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 17:21
|
luckysunyblue:
Das kann durchaus Möglich sein.
Könnte man aber auch nachmessen, wenn man an dem Gelben Kabel gegen den braunen Kabel die Spannung misst, dann müsste für Monobus ca. 8V aus dem gelben Kabel kommen.
Die 8V brauchen die Slave Rechner in die Zielanzeigen.
Ah ok, das schaue ich mir dann auch mal an
wäre aber erstmal froh, wenn der Bildschirm was anzeigen würde. ;)
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 17:54
|
So lange dein IBIS Master an dem PWR Stecker anschließen tust sollte in der Theorie funktionieren.
Dieser müsste auch wenn ich richtig sehe mit IBIS verdrahtet sein.
PS: Verwende am besten imgBB Als Bildhoster.
Bei Pic-Upload öffnete sich eine neue Seite mit vermutlich "Hacking angriff".
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 20:56
|
luckysunyblue:
So lange dein IBIS Master an dem PWR Stecker anschließen tust sollte in der Theorie funktionieren.
Dieser müsste auch wenn ich richtig sehe mit IBIS verdrahtet sein.
PS: Verwende am besten imgBB Als Bildhoster.
Bei Pic-Upload öffnete sich eine neue Seite mit vermutlich "Hacking angriff".
Ja danke, habe ich auch schon gemerkt bei Pic-Upload.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 23 Oct. 2024 22:31
|
luckysunyblue:
Der Monitor dient einfach als ein normaler PC Bildschirm.
Den IBIS Signal bekommt der ProSys.
Man erstellt ganz normal ein InfoTed Konfiguration als wäre es ein Monitor mit eigenen IBIS Rechner.
Die Konfiguration wird dann ins ProSys geladen.
Das ProSys wertet dieses entsprechend aus und schickt das generierte Bild über den DVI/DisplayPort Anschluss zu dem Monitor raus.
ProSys ab ca. Mitte August hat folgende Belegung für den IBIS:
8/15 WBSD weiß
9/15 WBMS braun
10/15 WBME grün
11/15 WBED gelb
Ältere Versionen:
8/15 WBED gelb
9/15 WBME grün
10/15 WBMS braun
11/15 WBSD weiß
Man erstellt ganz normal ein InfoTed Konfiguration als wäre es ein Monitor mit eigenen IBIS Rechner.
Die Konfiguration wird dann ins ProSys geladen.
Das ProSys wertet dieses entsprechend aus und schickt das generierte Bild über den DVI/DisplayPort Anschluss zu dem Monitor raus.
Könnte man das irgendwie bewerkstelligen? Das ich diese Konfiguration auf einen Stick bekomme?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 06:56
|
Du willst also die jetzige Konfiguration im ProSys auf dem Stick bekommen?
Das sollte machbar sein.
Dazu ein leeres, Fat(32) formatiertes Stick in den ProSys stecken.
Gegeben falls musst der Stick mittels InfoTed formatiert werden.
Sobald die obere LED zwischen DP und USB Slot aufgehört hat zu leuchten kann der Stick abgezogen werden.
Es sollten Sichtbar Dateien auf dem Stick befinden.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 11:06
|
luckysunyblue:
Du willst also die jetzige Konfiguration im ProSys auf dem Stick bekommen?
Das sollte machbar sein.
Dazu ein leeres, Fat(32) formatiertes Stick in den ProSys stecken.
Gegeben falls musst der Stick mittels InfoTed formatiert werden.
Sobald die obere LED zwischen DP und USB Slot aufgehört hat zu leuchten kann der Stick abgezogen werden.
Es sollten Sichtbar Dateien auf dem Stick befinden.
Ich habe ja leider kein InfoTED und muss da irgendwie mal jemanden finden der mir die Software zur Verfügung stellt.
Du hast ja das hier geschrieben:
Man erstellt ganz normal eine InfoTed Konfiguration als wäre es ein Monitor mit eigenen IBIS Rechner.
Die Konfiguration wird dann ins ProSys geladen.
Das ProSys wertet dieses entsprechend aus und schickt das generierte Bild über den DVI/DisplayPort Anschluss zu dem Monitor raus.
Weil mein Bildschirm ja das Problem hat, das er zwar hochfährt und alles lädt aber wenn ich das ATRON an die Box über PWR mit IBIS verbinde der Bildschirm einfach die Linie, Ziel, Verlauf nicht anzeigt sondern nach paar Minuten dann in timeout geht.
Was passiert eigentlich wenn ich einen leeren FAT32 formatierten Stick auf die Box stecke und die ich die Konfig dann auf dem Stick haben sollte? Bleibt die Kofig dann trotzdem auf der Box drauf? Nicht das die Konfig dann weg ist und die Box dann keine Konfig mehr hat.
Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 11:11
|
Ich könnte dir eine Konfiguration schreiben.
Die Konfiguration bleibt natürlich weiterhin auf der Box drauf nachdem man eine Kopie mit dem leeren Stick gemacht wurde.
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 11:31
|
luckysunyblue:
Ich könnte dir eine Konfiguration schreiben.
Die Konfiguration bleibt natürlich weiterhin auf der Box drauf nachdem man eine Kopie mit dem leeren Stick gemacht wurde.
Da wäre ich sehr dankbar wenn du mir eine Konfig schreiben könntest.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 11:47
|
Schreibe mir dazu am besten eine Email (Email Button bzw. im Profil hinterlegt) mit deine Vorstellungen, Auflösung
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Prosys Box / DVI System , 24 Oct. 2024 19:10
|
luckysunyblue:
Schreibe mir dazu am besten eine Email (Email Button bzw. im Profil hinterlegt) mit deine Vorstellungen, Auflösung
Habe dann mal eine Mail rausgeschickt.
Grüße
|
|
| |
Beitragsbewertung:
|
Omnibusfahrer
Bürger
70 Beiträge
|
RE: Prosys Box / DVI System , 04 Dec. 2025 21:53
|
Edith: hat mit winxp formatieren geklappt
