JuliusGTV
Gelehrter
179 Beiträge
|
Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 15 Oct. 2024 17:30
|
Moin
Ich habe 2 LCDs erhalten, mit je einer Auflösung von 52x144, aufgeteilt auf 2 Panele. Zufällig passen die Panele in eine Gorba Anzeige von mir, mit 4 panelen.
Ergibt 52x288 Pixel. Dabei habe ich bereits rausgefunden, dass Lawo in TedPlus wohl nur 52x255 Pixel kann (?). Egal, 52x216 ist auch ne gute Auflösung. Selbst die 52x144 Im Originalzustand.
Also habe ich beim Umbauen versucht, möglichst alles zu lassen und nur die Panele umzubauen. Dabei ist eins aufgefallen: die kleinen Treiberboards sind zwar gleich, aber bei der 26er (pixelhöhe) Anzeige steht dort MUX 1:2, bei den 52ern MUX 1:4. Am Ende hat sich gezeigt: es bezieht sich wohl auf die Kommunikation von der großen Steuerplatine. Egal ob MUX 1:2 oder 1:4, sie arbeiten mit dem LCD panel gleich.
Leider unterstützt der Alphabus-Steuerrechner dies wohl leider nicht, da dass Pixeltestmuster schon nur vereinzelte Pixel zeigt.
Die originalen IBIS Platinen gehen, sind aber wohl auf RS485 mit einer Erweiterungsplatine umgebaut.
So.. ich hoffe ihr konntet bis hier einmal durchsehen. Nun meine Frage(n).
Hat einer eine Idee, was ich tun könnte, um den Alpha AZR für dieses MUX1:4 bereit zu machen? Oder gibt es einen AZR der das kann? Wenn nicht, Dann würde mir ja eig. Nur noch IBIS über die Originalrechner bleiben oder? Umprogrammieren wäre nicht so schlimm, aber mein großer Wunsch wäre halt Alphabus/Monobus

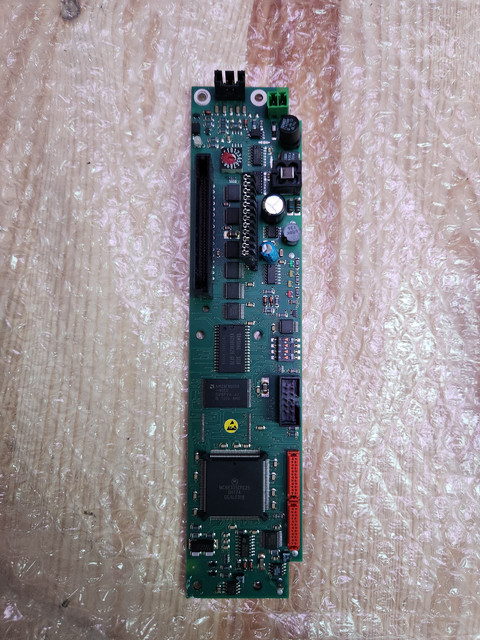

Ibis-AZR ohne 485

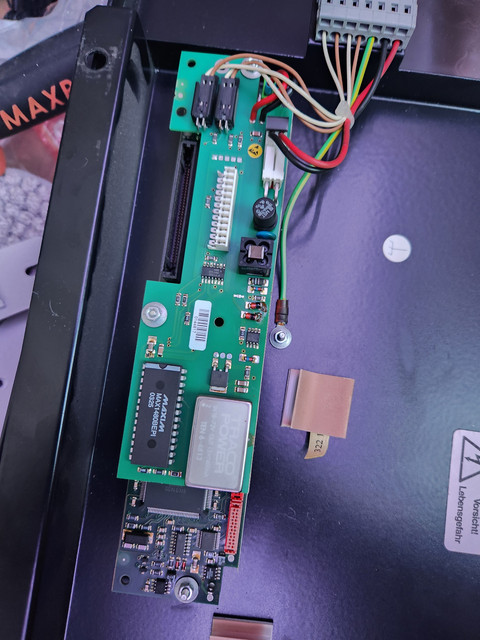

Ibis-AZR mit 485 aufbau

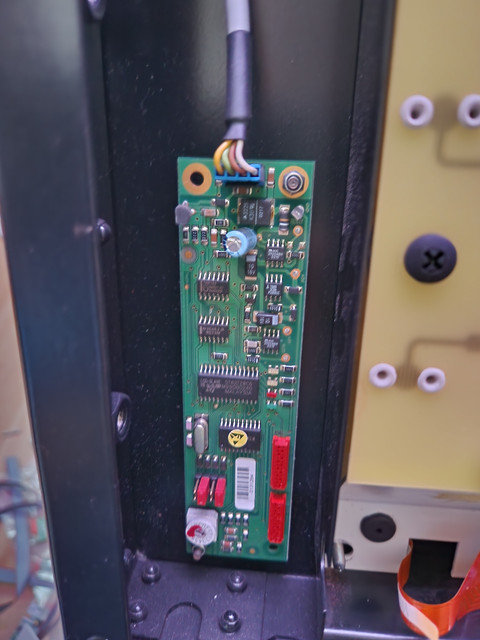

Alpha-AZR
MFG Julius
Geändert von JuliusGTV am 15.Oct.2024 17:41
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 15 Oct. 2024 18:47
|
Dabei habe ich bereits rausgefunden, dass Lawo in TedPlus wohl nur 52x255 Pixel kann (?).
Können schon mehr.
Aber ob es die Gorba Anzeige es passt ist eine andere Frage.
F2BlockSizeX = 144
F2BlockSizeY = 52
F2BlocksX = 2
F2BlocksY = 1
Ein User hat(te) bei seiner 26x216 Gorba LED Probleme mit Lawo Daten.
Was mir noch Einfiel, dass beim Alphaslave mittels Jumper die Gläser/Mux einstellen kann.
Geändert von luckysunyblue am 16.Oct.2024 7:23
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 16 Oct. 2024 19:23
|
😱ohh danke, du machst mir gerade mega Hoffnung
Edit: es Scheint etwas zu verändern.. also denke ich das ist die lösung.. aber leider habe ich die richtie Kombination nicht gefunden bisher.
Update: ich habe nun bis 4 jumper alle Kombinationen durchprobiert. Eine passende habe ich bisher nicht gefunden
Und danke für den Tipp mit der Auflösung. Ich werde es mal testen.
Geändert von JuliusGTV am 16.Oct.2024 19:58
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 16 Oct. 2024 20:22
|
Habe mal in der Produktbroschüre nachgeschaut.
Auf jeden Fall hatte Gorba 52x288 LCD Anzeigen angeboten gehabt.
Laut Dokumentation über die Jumper Einstellung wäre GV73 bzw. GV75 52x72 Mux 1:4 Gläser
Ob ON = Kontakte gebrückt und OFF = Kontakte Offen oder andersherum gemeint ist, kann ich nicht sagen.
Für GV73 Mux 1:4 Gläser:
J1 ON
J2 ON
J3 ON
J4 OFF
GV75 Gläser Mux 1:4:
J1-J4 ON
Nach deinen Bild zu urteilen:
J1 Off
J2 On
J3 Off
J4 On
Könnte der Alphaslave auf 16x28 eingestellt sein.
Wenn man andersherum nachdenkt "On, Off, On, Off" dann wäre es 26x48 Gläser mit MUX 1:2
Wäre mit deiner Aussage über 26er Anzeige eher der Fall.
Geändert von luckysunyblue am 16.Oct.2024 20:58
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 16 Oct. 2024 20:40
|
Die Anzeige war eine 26x192.
Die Heck mit 26x48 war die selbe Einstellung.
Bei ON,ON,ON,OFF bleiben die LCDs dunkel
Ob GV75 kann ich gerade nicht sagen, aber J1-5? gibt ja nur 1-4
Geändert von JuliusGTV am 16.Oct.2024 20:47
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 16 Oct. 2024 20:56
|
Der J5 wurde auch nur für Aditech Gläser verwendet wenn ich die Beschreibung richtig zuordne.
Bei die GV/IA Gläser spielte die J1-4 wesentliche Rolle.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 16 Oct. 2024 21:24
|
Die 26x192 sind 4x GV60 Panele.
Die 52er sind es 4x AEG-MIS GV73.
Ich habe in der Konfiguration die vollen 52x288 (Y=52 X=2Blöcke je 144) Pixel eingetragen und aufs Sicma gespielt. Die Jumper so wie in deiner Beschreibung. Ergebnis: sie bleiben dunkel.
Ich werde sonst, falls du gerade nicht noch eine Idee hast, die kleinen MUX-Platinen sowie die gesamte verkablung zurückbauen, auf die, die vorher in der 26er verbaut waren. Auch wenn die vorher ja auch liefen, zumindest laut Bootscreen. RS485 habe ich ja nicht zum anschließen an die IBIS Rechner. Auch den anderen AlphaAZR aus der Heckanzeige kann ich mal testen, nur um evtl Jumper-Kontaktstellen-Probleme zu eliminieren. Aber ich habe dank dir auf jeden Fall nun Hoffnung, dass wir schon irgendeine Lösung finden.
Geändert von JuliusGTV am 16.Oct.2024 22:09
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 18 Oct. 2024 18:07
|
Hallo
Ich habe nun einmal den AZR, die kleinen Platinen mit MUX und die Kabel alle getauscht. Ergebnis: genau das selbe Bild. Egal ob ich J1-4 von links oder rechts sehe, egal ob on jumper oder off jumper bedeutet, ich habe die Kombinationen wieder durch, und wieder kein passendes Bild. Bei dem, was du am ehesten denkst, bleibt sie wieder dunkel.
EDIT:
Ein weiterer Test:
Die IbisAZR wollen wohl keine lawo Formatierte SRAM haben. Blinkt nur 2 farbig.
Auffällig: die IbisAZR die original von der Anzeige kommen, die bilden wieder die Version ab (V1.4 23.6.03). Der AZR einer liniennummer (gleicher AZR, war nur vorher woanders drin) macht die selben Probleme wie der Monorechner. Der IbisAZR hat 4 dipschalter. In der von den 52ern übrings in genau der ON ON ON OFF Stellung. Wenn ich diese zum andern Rechner übertrage, dann geht das aber trotzdem nicht.
Geändert von JuliusGTV am 18.Oct.2024 19:51
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba LCD mit IBIS - Umbau zu Alphabus - MUX passt nicht, 18 Oct. 2024 20:00
|
Die IbisAZR wollen wohl keine lawo Formatierte SRAM haben.
Für ein Gorba IBIS Rechner bzw. Steuergeräte mit Kartenslot wird auch kein Lawo formatierte SRAM bringen.
Das Thema wurde früher hier im Forum behandelt.
Um den AZR zu laden wird der Gorba CardReader benötigt.
Hatte den Rene auch angeboten gehabt die Karte zu beschreiben.
Allerdings kann ich nicht sagen, in wie weit da die Firmware ‘universell‘ ist.
|
|
| |
