JuliusGTV
Gelehrter
179 Beiträge
|
|
Mobitec ICU602 Konfig und MIE, 06 Oct. 2024 13:37
|
|
Guten Tag,
ich bekomme bald ein ICU602. Hat jemand von euch vllt eine Konfiguration (.ini), die für dieses Gerät passt oder kann man die vom ICU400 nehmen? Gibt es etwas was in MIE anders gehandhabt werden muss? Bzw. wie funktioniert das bspw. mit Ansagen/Routen?
MfG
Julius
Geändert von JuliusGTV am 7.Oct.2024 8:00
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 06 Oct. 2024 14:20
|
Wenn ich bei der Ausgabe ICU 600 wähle, läuft es auch auf dem 602. Von Routen habe ich keine Ahnung - die waren auf meinen Geräten noch drauf inkl. Ziele, aber habe ich überspielen müssen. Vermute mal, dass man dafür ne erweiterte Lizenz oder was anderes als MIE benötigt.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 06 Oct. 2024 15:22
|
ich bekomme bald ein ICU602. Hat jemand von euch vllt eine Konfiguration (.ini), die für dieses Gerät passt oder kann man die vom ICU400 nehmen?
Nein die kann man nicht verwenden.
Ab ICU402 werden *.Muc Datei verwendet für die Einstellungen.
Das ganze ist dann auch kodiert und nicht mehr wie in der *.ini in Klartext Angabe.
So ein nachträgliches abändern ist sehr schwierig, da man nicht weiß welches Byte nun für was ist.
Vermute mal, dass man dafür ne erweiterte Lizenz oder was anderes als MIE benötigt.
Dafür braucht man MIE Advanced Lizenz um Routen erstellen zu können.
Die Basic Lizenz kann das nicht.
Geändert von luckysunyblue am 6.Oct.2024 15:23
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 07 Oct. 2024 08:00
|
Hallo,
Ah super, danke für die Detailreiche Information.
MfG
Julius
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 12:34
|
Ich würde mich mal gerne mit paar Fragen an das Thema anschließen:
Soweit ich aufgefasst habe kann das ICU 600 (602) Linie/Route (Haltestellen/Ansagen)?
Wie genau läuft das ab? Advanced Lizenz - okay.
Werden die Ansagen bspw. direkt auf der ICU mit geladen und eine Ansagegerät nicht mehr nötig oder sendet dieser nur den Ansagedatensatz und oder Haltestellennummer bzw. DS036 o. dgl.?
Erlaubt MIE Ziele aber Haltestelle x, y zwecks Wechseltakten bzw. "über Bahnhof" etc.?
Und sehr weit rausgeholt: Kann das Gerät auf den Wagenbus Klartext senden, damit eine Ansteuerung anderer Anzeigenhersteller bspw. LAWO möglich ist?
Das wärs dann mit Fragen.
Viele Grüße
Sicma-Control
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 13:08
|
Werden die Ansagen bspw. direkt auf der ICU mit geladen und eine Ansagegerät nicht mehr nötig oder sendet dieser nur den Ansagedatensatz und oder Haltestellennummer bzw. DS036 o. dgl.?
Da der ICU602 einen Audioausgang hat wird ein HAG nicht benötigt.
Es gibt ein Unternehmer der ICU602 für SEV verwendet, da dieser die Ansagen via GPS abspielen können wenn ich es richtig verstanden habe.
Und sehr weit rausgeholt: Kann das Gerät auf den Wagenbus Klartext senden, damit eine Ansteuerung anderer Anzeigenhersteller bspw. LAWO möglich ist?
Eine gute Frage. Nach Broschüre von Luminator ist der ICU602 Optional als IBIS-Master erhältlich.
Selbst für Monobus wäre Verfügbar, wobei ich denke, dass statt der 602 den Active-Control geliefert wird.
Ich persönlich kann es gut vorstellen, dass dieser zumindest die Haltestellen, Linie via IBIS senden tut.
Zieltext kenne ich bei Gorba so, dass dieses über den CSV Datei geschieht.
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 13:20
|
Ah okay.
Also würde zumindest für das Ansagenvorhaben ein 602 in Frage kommen.
Dann bleibt noch die Idee mit dem Klartext auf den Wagenbus offen, da ich gerne mit DS021/DS001(a) und einer LAWO Anlage arbeiten möchte und auf ein gebrauchtes Gerät zugreifen möchte.
Schade das Herr Ottevanger nicht mehr im Haus ist bzw. sich selbständig gemacht haben soll laut Aussage eines Luminator Mitarbeiters.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 13:59
|
Wenn ich richtig informiert bin, wird das mit Klartext und dem 602 nichts. In unseren Wienern sollen "andere" Geräte verbaut werden, damit das läuft. Codierungen zieht es sich allerdings.
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 14:26
|
Codierung? Festtext?
Wenn DS003 gesendet werden kann würde es auch tun.
Müssten für Linien mit gleichem Ziele mehrmals erstellt werden aber gut.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 19:48
|
Ich kann dir sagen, dass bei den Wienern mit dem 602 für jede Linie ihr eigenes Ziel hinterlegt gewesen ist, auch wenn der Zieltext immer gleich gewesen ist. Jetzt hängt ein Zelisko dran, der den DS21 mit 001 + Sonderzeichen schickt. Wenn man ein Ziel auf dem Drucker auswählt, wird die Anzeige kurz schwarz, übernimmt die Codierung die der Drucker trotz Klartext sendet und entweder auf der Codierung ist zufällig ein Ziel mit MIE hinterlegt (dann zeigt er das an) oder er merkt, dass kein Ziel hinterlegt ist und zeigt die letzte Ansicht vor dem kurzen "Blackout" an. Die alte Software hat Routen enthalten, wo auch die Haltestellen auf der Innenanzeige (LED) angezeigt worden sind. Ansagen konnte ich leider nicht auslösen. Was die Innenanzeige jetzt anzeigt weiß ich gar nicht, dafür müsste man sich am Drucker anmelden. Das ist mir leider so nicht möglich. Weiß also nicht, ob die Innenanzeige Daten vom Drucker erhält.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 20:14
|
Irgendwie ist das ganze Verwirrend für mich.
Ihr steuert die Anzeigen via DS021 an, aber es müssen für den gesendeten Zieltext Einträge in MIE erstellt werden?
Da frage ich mich wie das gehen soll ohne den DS003.
Ich mein, ich Frage mich eh wie die Wiener das machen mit der zweizeilige Symbol Darstellung, da die glaube ich ebenfalls auf DS021 verwenden.
Schade das Herr Ottevanger nicht mehr im Haus ist bzw. sich selbständig gemacht haben soll laut Aussage eines Luminator Mitarbeiters.
Leider ist Herr Ottevanger schon seit längeren nicht mehr bei LTG beschäftigt.
Er war schließlich der erste, bei denen ich um Mobitec nachfragen konnte und ggfs. auch über Transit Media.
Mit der Gedanke bei LTG wegen TransitMedia anzufragen braucht man nicht kommen.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 11 Oct. 2024 21:23
|
Nein, weil das 602 keinen Klartext unterstützt, habe ich Ziele für unsere Linien per MIE einfach hinterlegt, um diese manuell auswählen zu können.
Wenn der Drucker jetzt allerdings eine Codierung sendet (lässt sich selbst beim DS21 nicht unterdrücken - es kommt immer eine Codierung mit), dann reagiert das 602 auf diese Codierung. Und wenn bei einer gesendeten Codierung ein Ziel im Speicher vorhanden ist, wird dieses genommen. Ansonsten behält die Anzeige die Daten, die vorher per Hand eingegeben worden sind. Das heißt, dass die manuelle Zieleingabe erst NACH der Routenauswahl am Drucker erfolgen darf, weil sonst die Gefahr besteht, dass das zuvor manuelle Ziel vom Drücker überschrieben wird.
Ich könnte natürlich schauen, welche Codierungen der Drucker sendet und die Ziele dann einfach per MIE auf die entsprechenden Nummern legen. Das ist mir aber viel zu viel Aufwand, da gewisse Ziele trotz gleicher Texte pro Linie jeweils ein mal hinterlegt sind. Ich müsste also für einen Busbahnhof das Ziel 15 mal einspeichern. Und da es keine Liste gibt... bleibts bei der Handeingabe, solange neue Geräte kommen.
Auch das 602 nimmt übrigens nur dreistellige Codierungen. Wenn der Drucker eine vierstellige Ziel-Codierung sendet, werden wie beim Sicma Control nur die letzten 3 Ziffern genutzt.
Unsere Busse stammen von Gschwindel, wo man offensichtlich mit Festtext-Zielen gearbeitet hat. Bei den WienerLinien, die ein 402 verbaut haben, kann ich das leider nicht mehr nachvollziehen. Davon hatte ich zwei Busse in der Hand, konnte aber durch defekte IBIS-Geräte nicht prüfen, ob dort Klartext oder Festtext genutzt wird. Allerdings habe ich im 402 keine hinterlegten Ziele gefunden, was eigentlich auf Klartext hindeuten müsste. Da ich mehr Arbeit hatte, was neues aufzuspielen als Nachforschungen zu betreiben, kann ich dazu aber nichts konkretes sagen.
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 12 Oct. 2024 22:03
|
Die Wiener Linien nutzen laut Auskunft von Transelektronik Messsgeräte - Hersteller der IBISe für die Wiener Linien - DS021.
Info stammt von TEM direkt, da die eingebauten Geräte beim Folgebesitzer umprogrammiert wurden.
EDIT:
Wüsste jemand wo man eine Advanced Lizenz für MIE bekommt bzw. jemand einen Key hat?
Basic nutz ich schon einwandfrei.
Geändert von Sicma-Control am 12.Oct.2024 22:23
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 13 Oct. 2024 09:15
|
Wüsste jemand wo man eine Advanced Lizenz für MIE bekommt bzw. jemand einen Key hat?
Basic nutz ich schon einwandfrei.
Bei LTG kann man eine Lizenz bekommen.
Sonst könnte ich eine Konfiguration erstellen für den ICU602.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 13 Oct. 2024 13:47
|
Sicma-Control:
Die Wiener Linien nutzen laut Auskunft von Transelektronik Messsgeräte - Hersteller der IBISe für die Wiener Linien - DS021.
Wenn ich mir anschaue, dass bei gleichen Texten (z.B. Schienenersatzverkehr) andere Schriftarten genutzt werden, fällt mir das mit einem DS21 schwer zu glauben.  Da die zweite Zeile auch ähnlich lang ist, kann ich mir nicht vorstellen, dass da ein DS21 am werkeln ist.
https://www.instagram.com/p/DABfuNwvviW/
Oder kann es sein, dass mobitec den DS21 mit Zielen über MIE kombinieren kann? So nach dem Motto: wenn kein Klartext geschickt wird, nimmt das Steuergerät die Codierung und den manuellen Text aus der MIE-Eingabe?
Auf der anderen Seite hatten die beiden Fahrzeuge an denen ich zu tun hatte wohl einen Klartext hinterlegt. Nachdem ich meine Ziele nämlich aufgespiele habe, hat der Drucker dennoch ständig Sonderwagen rausgeschickt und meine manuellen Ziele überschrieben. Drucker vom 402 abgeklemmt - dann lief das. Aber mobitec ist und bleibt mir in vielen Bereichen ein Rätsel. Wenn ich z.B. für Adresse 1, 2 und 3 eine Konfig aufspiele, bleiben bei anders adressierten Anzeigen die vorherigen Softwarestände. Ich dachte, auf den Anzeigen liegen zwar die Schriftarten, aber Texte und Befehle kommen vom Steuergerät?
Mit etwas "Glück" habe ich damit bald mehr zu tun. Leider fehlt mir komplett das Wissen, einen DS21 zu programmieren. Sonderlinien über den Klartext werden wir genauso benötigen wie Sonderlinien über manuelle Eingabe, bei vierstelligen Liniennummern ist auf den kleinen Anzeigen (16er Höhe) keine gute Schriftart dabei und es gibt auch keine guten Schriftarten für den Text, besonders wenn dieser länger ausfällt.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 13 Oct. 2024 14:02
|
So der Wiener DS021 ist schon Interessant.
Alleine schon mit der Darstellung von Symbolen oder gar Texte in der vertikale Zentrierung während Rechts oder Links daneben das normale Zieltext steht.
Meine Behauptung wäre, dass Steuerzeichen verwendet werden.
Anders kann ich es mir nicht erklären.
Nachdem ich meine Ziele nämlich aufgespiele habe, hat der Drucker dennoch ständig Sonderwagen rausgeschickt und meine manuellen Ziele überschrieben.
Vielleicht liegt es daran, dass der IBIS Befehl eine höhere Priorität hat als die Handeingabe?
Sowas ähnlich kann man auch für Sicma-Control, Gorba CU5/8 einstellen.
Ich dachte, auf den Anzeigen liegen zwar die Schriftarten, aber Texte und Befehle kommen vom Steuergerät?
Im Normalfall liegen auf der Anzeige nur die Schriftarten, aber das dort auch Texte hinterlegen kann ist mir neu.
Sonderlinien über den Klartext werden wir genauso benötigen
Sonderlinien können soweit ich weiß im MIE auf Position 8xxx hinterlegt werden.
Für DS1a wäre es 90xx.
Allerdings kann ich nicht sagen, ob für Freitext Strings möglich sind.
Für Festtext weißt ich, dass es nicht möglich sei.
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 13 Oct. 2024 14:17
|
Bei einem ICU 402 von Gschwindl waren Festtext als auch Wiener Linien IBIS Eingabe möglich.
Da wurde das genommen, was zuletzt gesendet wurde bzw. überschrieben wird.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 11:40
|
Hallo
@Lucky, du meintest DS1a wäre 90xx? Wie funktioniert das? BSP: Ziel 9001 = DS001a: 01?
Auch funktionieren bei mir Liniennummern nicht. Wenn ich ein Ziel habe, unbounded mit Linienfeld im Template, und dann DS3 und DS1 sende, dann zeigt mir das ICU602 das rechts auch an, aber Liniennummer zeigt er auf der Anzeige nicht an.
Auch nicht bei Eingaben im ICU selbst. Hast du ne idee warum?
MfG Julius
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 12:57
|
du meintest DS1a wäre 90xx? Wie funktioniert das? BSP: Ziel 9001 = DS001a: 01?
Ganz genau.
Wichtig soll dabei sein wie mir Herr Ottevanger damals übermittelte, dass der Standard Template mit Linie, Ziel und Via genommen wird.
dann zeigt mir das ICU602 das rechts auch an, aber Liniennummer zeigt er auf der Anzeige nicht an.

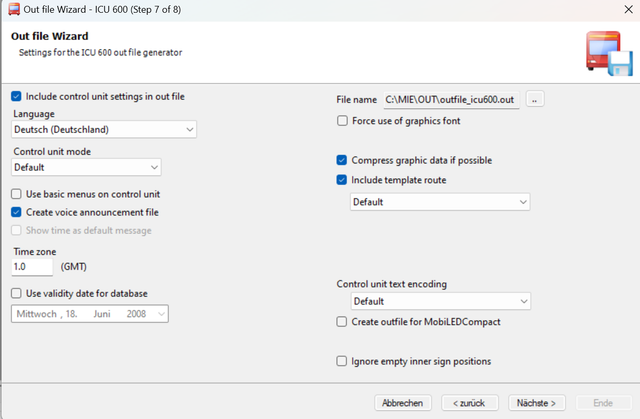

Hast Du auch bei der Export drauf geachtet das der Haken bei "Force use of graphics font" raus ist?
Wenn er drin ist, werden alle Zieleintrage als Bitmap gespeichert und dabei werden die freie Linieneingabe ignoriert.
Dies hatte ich zur Anfangszeiten auch gehabt.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 13:55
|
Hm, merkwürdig. Ich kann trotzdem nichts aufrufen mit DS1a. Aber vllt auch weil Liniennummer auch nicht geht?
Force use ist nicht an.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 14:13
|
Kann man halt nicht genau sagen.
Den DS001 und DS001a Datensatz sollte auch in der Konfiguration für das ICU aktiviert sein.
Dieser kann allerdings nur der Support anpassen.
Ansonsten schaue mal bei mir nach:
Für Linie 999 und DS1a 01 ist was hinterlegt so wie auf Ziel 1 und 2 Einträge mit freie Nummer:
Datei nicht mehr vorhanden
Habe einfach LED Anzeige definiert auf gut Glück.
Geändert von luckysunyblue am 8.Dec.2024 12:07
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 14:20
|
geht nicht :D
Adr7, 16x120
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 19 Oct. 2024 16:43
|
Könnte also an der interne Konfiguration vom ICU liegen oder mal mit der Control unit mode experimentieren bzw. die Settings in der Outfile weglassen.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 21 Oct. 2024 16:54
|
Hallo,
Also kleines Update: Eigener Fehler.
Die Liniennummer wurde nicht angezeigt, da ich in den Einstellungen den Identifier für Liniennummern weggenommen habe. Also als wenn man bspw. bei AlphaNT das Leerfeld für Linien wegnimmt.
Nur gehen die DS1a trotzdem noch nicht. Ziel 9002 ist das neue SEV logo. DS1a = 2 geschickt, passiert nichts.
MfG Julius
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec ICU602 Konfig und MIE, 21 Oct. 2024 18:57
|

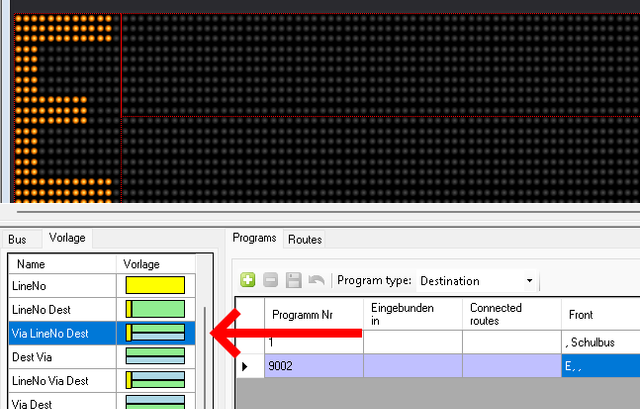

Auch das richtige Template im MIE ausgewählt?
Außerdem musst die Software im Steuergerät auch dafür eingestellt sein und meines Wissen nach, kann dies der Support einstellen.
Bei den ICU402 bekommt man eine MUC Datei den man mittels USB-Stick laden tut.
Ob dies auf den 600/602 zutreffend ist kann ich nicht sagen.
|
|
| |
Beitragsbewertung:
|
|
|
