KT-90 IBIS-Gerät Baureihe 485, 13 Sep. 2024 19:57
|
Hallo zusammen,
ich habe vor kurzem ein IBIS-Gerät einer BR 485 gekauft.
Jedoch blicke ich mit der PIN-Belegung nicht wirklich durch. Auf der Rückseite befindet sich ein Anschluss für einen 37 poligen D-Sub Stecker. Der Stecker (w) und ein Stück Kabel waren noch mit dabei. Folgende Kabel gehen in den Stecker:
1 rot, 4 türkis, 5 blau, 6 rosa, 7 rot-blau, 8 lila, 10, weiß, 11 braun, 20 braun-grün, 21 schwarz, 23 türkis-rosa, 24 weiß-gelb, 25 gelb-rot, 26 weiß-grau, 27 weiß-grün, 29 grün, 30 gelb, 37 türkis-braun
Hat jemand einen Anschlussplan, oder weiß wofür welche Kabel sind?
Danke im voraus
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 14 Sep. 2024 11:36
|
Moin ;-)
Die Wandel&Goltermann Bordrechner sowie dazugehörige Bedienteile, sind eigentlich recht einfach gestrickt. Wenn ich es richtig lese hast du nur den Bordrechner K-C90, oder hast du auch ein Bedienteil K-T90?
Solltest du kein Bedienteil haben, dann kannst du auch mit dem Bordrechner nichts anfangen das nur mal so vorweg. Die Daten von dem Rechner dürften weg sein, der Bordrechner müsste also im Zweifel neu geladen werden. Da die 485er im Regelfall immer unter Strom standen, konnten die geladenen Daten nicht verloren gehen.

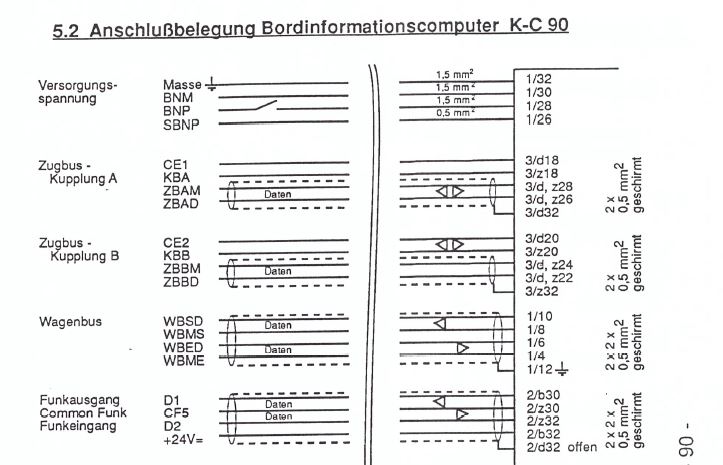

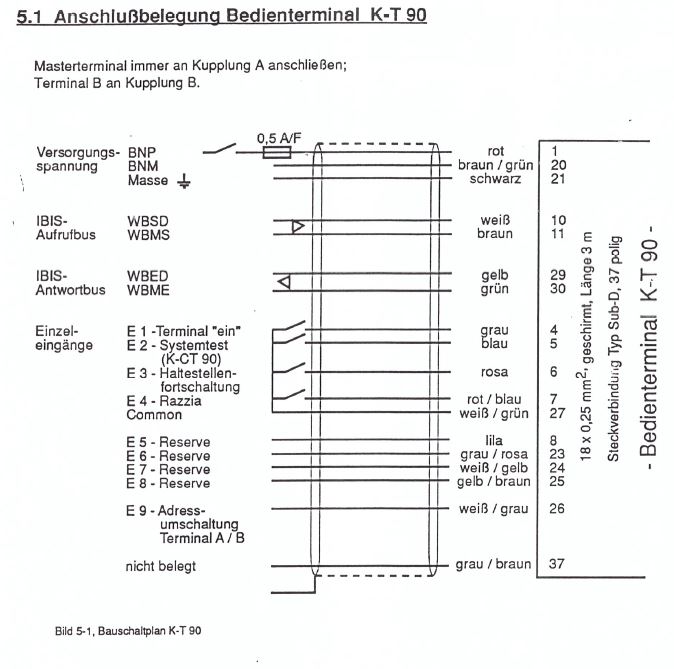

Hier mal beide Anschlusspläne:
Gruß und viel Erfolg ;-)
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 14 Sep. 2024 20:40
|
Guten Abend,
Danke für deine Antwort :)
Ich habe das Bedienterminal K-T 90 (ohne Bordrechner K-C 90) und hatte vor, es mit meiner Innenanzeige zu verbinden. Wäre das an sich möglich?
Ich habe mal meine Belegung des Steckers mit der Belegung vom Plan verglichen. Komischerweise sind die Farben gelb und grün genau verdreht. Auf dem Plan ist 29 gelb und bei mir ist es grün...
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 15 Sep. 2024 12:16
|
Vierachtzicha_:
Ich habe das Bedienterminal K-T 90 (ohne Bordrechner K-C 90) und hatte vor, es mit meiner Innenanzeige zu verbinden. Wäre das an sich möglich?
Nein... Man kann nicht mal eben irgendwass verbinden und es funktioniert. Das Bedienteil alleine bringt dir überhaupt nichts, da es sich hier wie bei dem Siemens ATM um ein Abgesetztes Bedienteil handelt. Das alleine weder lauffähig noch nutzbar ist, ohne den dazugehörigen Bordrechner ist das Bedienteil ein netter Briefbeschwerer...
Geändert von Tsutey am 15.Sep.2024 12:28
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 17 Sep. 2024 22:30
|
Sehr schade, dass es ohne den Rechner nichts wird...
Ich habe vor kurzem ein Inserat bei Kleinanzeigen gesehen, wo jemand sein Terminal verkauft hat. Laut ihm hat das Gerät wohl einwandfrei ohne Zusatzteile funktioniert. Hier mal der Link: https://www.kleinanzeigen.de/s-anzeige/tipp-point-br-485-berliner-s-bahn/2848878532-234-17084
|
|
| |
Beitragsbewertung:
|
puplictraffic
Senator
782 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 19 Sep. 2024 16:06
|
Derjenige hatte das mit einem Arduino oder sowas angesteuert.
Prinzipiell kann man das KT90 auch mit einem IBIS-Wandler betreiben.
|
|
| |
Beitragsbewertung:
|
ttimpe
Gelehrter
108 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 20 Sep. 2024 00:22
|
Genau für diesen Anwendungsfall baue ich gerade eine Software. Nur die DV (Routen, Ziele, Ansagen) müsst ihr euch nachher selber bauen.
Eventuell kann man das ganze dann irgendwann mal mit LOTUS verbinden.
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 24 Sep. 2024 21:13
|
Klingt ja interessant :) Kann man die Entwicklung irgendwo mitverfolgen? @ttimpe
Ich habe auch im Zusi-Forum gelesen, dass jemand das K-T 90 entkernt hat und ein Arduino + LCD Bildschirm eingebaut hat.
Da hörts bei mir aber wahrscheinlich schon auf ^^
|
|
| |
Beitragsbewertung:
|
ttimpe
Gelehrter
108 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 29 Sep. 2024 16:57
|
Sobald ich etwas habe, was man veröffentlichen kann, wird es auf GitHub landen.
Benötigt wird folgendes:
- Raspberry Pi
- IBIS-Wandler mit Aufruf- und Antwortbus
- irgendein Terminal
Die Konfiguration ist dann natürlich unterschiedlich pro Verkehrsbetrieb, und die Tastenbelegung auch. Dafür habe ich aktuell erstmal eine .json-Datei. Später kann man noch entweder Testfunktionen oder sogar ein Webinterface dafür bauen.
Um die DV zu erzeugen, braucht man dann noch mein Fahrplanerstellungstool, welches die passende SQLite-Datenbank erstellt.
|
|
| |
Beitragsbewertung:
|
Vierachtzicha_
Siedler
10 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 17 Nov. 2024 22:56
|
Momentan bietet jemand einen Bordrechner K-C90 zum Kauf an.
Ein Bild der Rückseite ist auch vorhanden: https://img.kleinanzeigen.de/api/v1/prod-ads/images/b0/b0debd92-8d5c-4e20-82e6-405fe4ed71b4?rule=$_57.JPG
Wenn ich mir das Bild vom Schaltplan anschaue und das des Rechners, erkenne ich da irgendwie kein Muster. Wie ist das denn im Zusammenhang mit dem Schaltplan zu verstehen?
Benötigt man noch zusätzlich ein spezielles Bauteil für die Datenversorgung?
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: KT-90 IBIS-Gerät Baureihe 485, 18 Nov. 2024 02:15
|
Die Datenversorgung wird mittels uralt Programm und uralt Rechner auf den Bordrechner gespielt, wenn du diese Dinge nicht hast wirst du nicht viel mit dem Bordrechner anfangen können. Die Daten werden auch hier sehr wahrscheinlich weg sein, da dafür die Puffer Batterien regelmäßig hätten getauscht werden müssen...
Der eingestellte Plan ist eigentlich ziemlich eindeutig, und ist genau auf diesen Rechner anwendbar...
|
|
| |
Beitragsbewertung:
|
|
|
