dodel88250
Siedler
20 Beiträge
|
Klartextansteuerung BUSE-Anzeigensystem, 16 May. 2024 16:30
|
Hallo zusammen,
ich habe ein Fahrzeug mit BUSE-Außenanzeigen, angesteuert über BUSE BS230. Leider sind auf dem Steuergerät die falschen Datzensätze hinterlegt, um die Anzeige über Klartext ansteuern zu können. Benötigt wird DS003a für Liniennummer und Symbole und DS021 für den Text.
Soweit ich das verstanden habe (bin absoluter Laie), kann der Klartextdatensatz in der buse123-Software generiert werden. Allerdings habe ich keine Ahnung, welche Parameter die richtigen sind.
Ich hoffe ihr könnt mir helfen
 .
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 16 May. 2024 16:47
|
DS3a für Linie?
Sicher das Du nicht DS001 und DS001a meinst?
Für den Linienfeld kannst lE + l (DS1a+DS001) auswählen.
Im Zielfeld wird der Datensatz bei Textelegramm den aA ausgewählt (DS021).

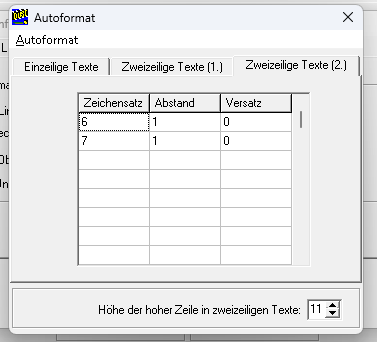

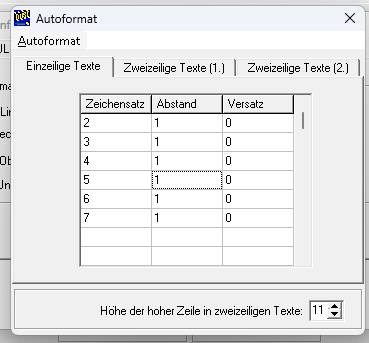

Dazu muss zusätzlich der Autoformat ausgefüllt sein.
Bei Kodetelegramm kannst Du entweder die .... oder Z auswählen.
|
|
| |
Beitragsbewertung:
|
dodel88250
Siedler
20 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 16 May. 2024 16:50
|
Selbstverständlich meinte ich DS001 und DS001a - sorry.
Vielen Dank für deine Hilfe, ich werde das gleich mal testen.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 16 May. 2024 17:00
|
Hätte mich auch gewundert.

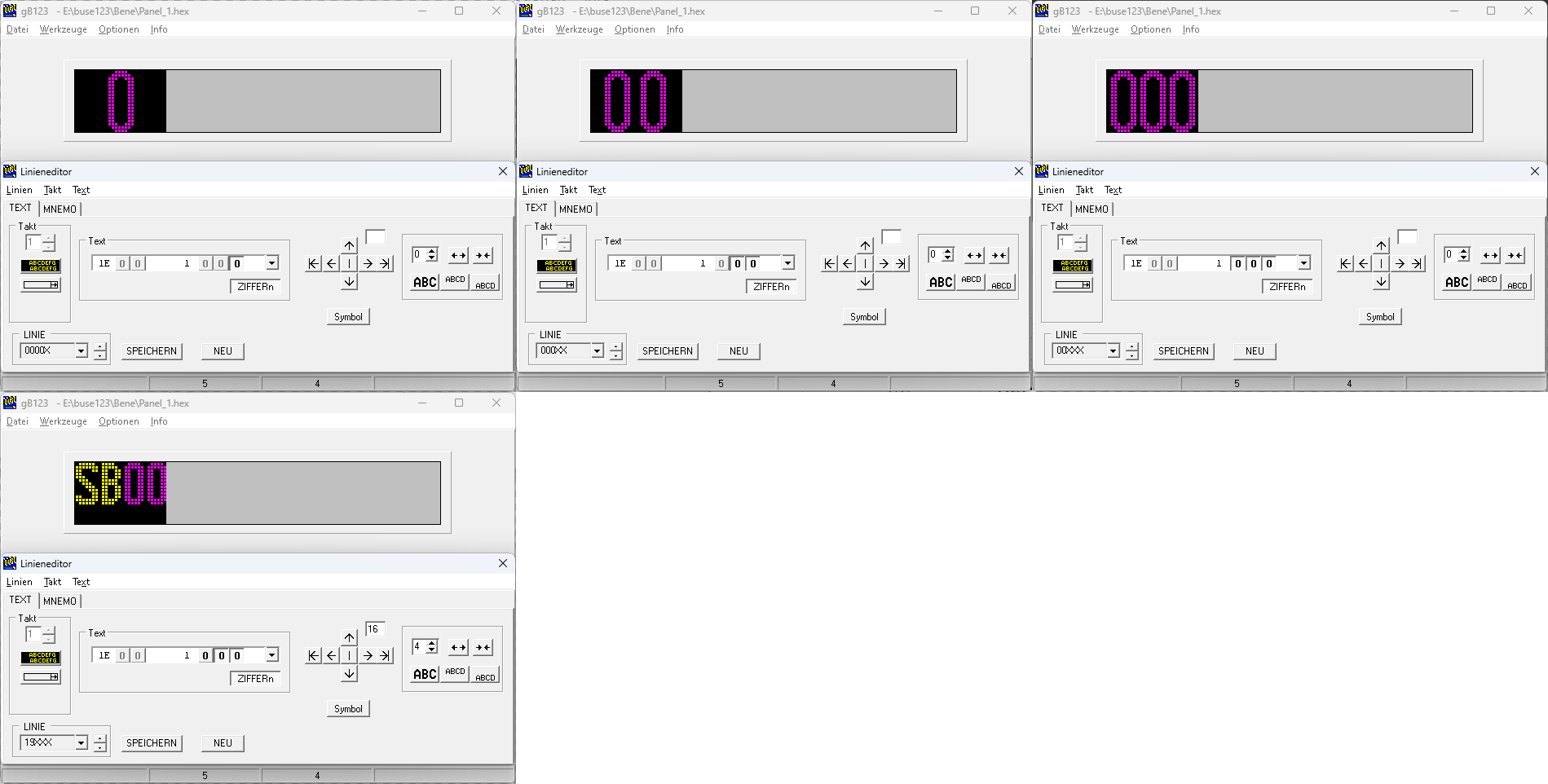

Im Linieneditor kann man auch folgende Einträge machen.
Ob es in dem Fall Sinn macht mit die 000 Einträge kann ich so nicht sagen (Angewohnheit aus BROSE).
Aber unten Links siehst du die Programm Nummer.
19XXX ist in dem Fall DS1a 19 ohne eingebundene Linie.
Um den Sonderzeichen mit Linie darzustellen wird auf "ZIFFERn" gedrückt und die Null rechts von L ausgewählt.
Den SB habe ich als erstes eingefügt, dann Enter (Tastatur) betätigt und auf ZIFFERn gedrückt und die entsprechende Stelle ausgewählt.
000 = 123
000 = 123
000 = 123
|
|
| |
Beitragsbewertung:
|
dodel88250
Siedler
20 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 17 May. 2024 19:19
|
Soo, nun habe ich mein Glück versucht. Allerdings mit mäßigem Erfolg.
Auf der Frontanzeige wird zwar das Ziel angezeigt, allerdings mit "A0" vor dem Text. Die Liniennummer fehlt gänzlich.
Auf der Seitenanzeige wird der Linienverlauf angezeigt, allerdings steht dieser unten statt oben. Im unteren Anzeigenbereich steht das Fahrtziel, welches aber komplett fehlt.
Liniennummer auch im Linienkasten nicht vorhanden (Heck ebenfalls nicht).
Anbei noch meine Konfiguration:
Front:
Seite:
Linienkasten/Heck (2 Dateien):
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 17 May. 2024 19:47
|
Auf der Frontanzeige wird zwar das Ziel angezeigt, allerdings mit "A0" vor dem Text.
Da denke ich mal das die Anzeigefirmware nur den DS021 auswertet und nicht DS021t.
Auf der Seitenanzeige wird der Linienverlauf angezeigt, allerdings steht dieser unten statt oben. Im unteren Anzeigenbereich steht das Fahrtziel, welches aber komplett fehlt.
Was passiert wenn Du bei Kodetelegramm auch Z auswählst?
BUSE ist nun nicht mein Fachgebiet, aber habe mal den Thread weitergeleitet der sich mit BUSE mehr auskennt als ich.
|
|
| |
Beitragsbewertung:
|
dodel88250
Siedler
20 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 18 May. 2024 02:26
|
Was passiert wenn Du bei Kodetelegramm auch Z auswählst?
Das habe ich auch schon probiert, ändert sich allerdings nichts - bleibt alles gleich.
BUSE ist nun nicht mein Fachgebiet, aber habe mal den Thread weitergeleitet der sich mit BUSE mehr auskennt als ich.
Vielen Dank!
|
|
| |
Beitragsbewertung:
|
benedikt.512
Siedler
2 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 29 May. 2024 00:05
|
Hallo zusammen,
ich häng mich hier mal mit dran, da es thematisch halbwegs passt.
Ich habe es inzwischen geschafft meine Buse BS210 vom Klartext zu überzeugen und das funktioniert auch soweit ganz gut.
Nun habe ich allerdings das Problem, dass weiter nach unten ragende Buchstaben wie g, p oder j unten abgeschnitten werden. Gibt es hier eine Möglichkeit, der Anzeige zu sagen, dass wenn einer der betroffenen Buchstaben im Zieltext enthalten ist, sie bitte eine kleinere Font auswählen soll bzw. den Text höher positionieren soll?
Es gibt im buse123 neben dem Autoformat ja noch den Ausnahmen-Button, der hat sich mir allerdings noch nicht wirklich erschlossen - der besteht ja nur aus leeren Feldern, aus denen ich nicht so richtig schlau werde. Ist der vielleicht für solche Zwecke gedacht? (Und wenn ja, wie bedient man den richtig?)
Kann mir da vielleicht jemand weiterhelfen? Oder ist das bei Buse-Anzeigen gar nicht vorgesehen und ich muss von vornherein einen kleineren Font verwenden?
Danke schonmal!
LG
Benedikt
|
|
| |
Beitragsbewertung:
|
Marlon B.
Siedler
5 Beiträge
|
RE: Klartextansteuerung BUSE-Anzeigensystem, 20 Jun. 2024 19:57
|
Servus in die Runde,
die Gründe für die beschriebenen Fehler liegen in beiden Fällen in der Firmware. Wenn beim DS021 jeweils A0 vor dem Text erscheint, liegt es daran, dass der DS021 im falschen Format gesendet wird, nämlich mit Taktung, die Anzeige aber den DS021 ohne Taktung erwartet. Das A0 legt nämlich die Taktzeit fest.
Die abgeschnittenen Buchstaben sind ebenfalls falscher Firmware geschuldet. Anders als bei LAWO oder Gorba wird bei BROSE, BUSE und BusTec neben der Breite auch die Höhe der Buchstaben berücksichtigt, sodass automatisch eine kleinere Schrift verwendet wird, sobald Unterlängen vorhanden sind. Allerdings muss dies auch von der geladenen Firmware unterstützt werden, was bei dir offenbar nicht der Fall ist.
Die Ausnahmen-Tabelle in BUSE123 wird benötigt, wenn Anzeigenfirmware geladen wurde, bei welcher eine automatische Groß-Klein-Wandlung der empfangenen Klartexttelegramme erfolgt. Möchte man nämlich bestimmte Zeichenfolgen von der Wandlung ausschließen (zum Beispiel ZOB, GmbH etc.), kann man diese in der Tabelle eintragen, damit sie ersetzt werden. Man gibt dafür in der linken Spalte den Ursprungstext ein und auf der rechten Seite dann das, durch das er ersetzt werden soll.
Beispiel:
Zob → ZOB
Gmbh → GmbH
Ich hoffe, ich konnte alle Fragen soweit beantworten. Falls jemand noch weitere Fragen hat, möge er sich einfach zu Wort melden.
Viele Grüße
Marlon
|
|
| |
