Lawo Infotainment Startproblem (bleibt weiß), 20 Sep. 2023 12:20
|
|
Hi
Ich habe es endlich geschafft, an einen Ibis-Monitor von Lawo zu kommen. (RMV-Rhein-Mosel) Allerdings startet dieser leider nicht. Nun würde mich erstmal interessieren, was das eig. Für Anschlüsse sind. USB, Ethernet, VGA, Audio out, 24VDC in und WagenHält ist ja soweit klar. Allerdings hängen hier noch 2 Leitungen. Das wären zum einen ein dicker Stecker mit der Aufschrift "5V out". Gut.. klar. 5v Ausgang. Aber wofür? Und zum anderen wäre dort ein dünner Stecker. Unbeschriftet. Der geht, wie z.b. ibis auch, an den 25poligen Stecker, wie man ihn von lawo kennt. Ich habe schon überlegt, ob das wohl sowas wie Tein sein könnte.
[IMG]https://i.ibb.co/23nzxQG/20230920-122257.jpg" alt="20230920-122257" border="0[/IMG]
Wenn jemand was weiß, würde ich mich sehr über eine Rückmeldung freuen
MfG Julius
Geändert von JuliusGTV am 21.Sep.2023 17:52
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 16:41
|
Hi,
Also ich hätte folgende Vermutungen über die Anschlüsse:
Der lose Stecker könnte folgendes sein:
- Wagen hält Eingang
- Türkontakt
- Wegimpuls
Bei die alten grauen Monitore aus‘m 2000er wird der 5V für den Prozessor sowie Digitalteile beschrieben.
Würde mitunter erklären warum es dann nicht startet.
Glaube auf eBay wurde ein Monitor angeboten wo ich meine, dass das 5V Netzteil defekt sei.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 19:45
|
genau der ist das. Ich konnte nicht anders als dieses Angebot anzunehmen. Dann könnte es wahrscheinlich Türkontakt und Wegimpuls nur sein. Wagen hält ist seperat. Weiß nicht genau wie alt der ist, aber eig eine der neueren.
Ich habe das mit 5V aber nicht ganz verstanden. Also wofür genau der Ausgang ist. Was soll der außerhalb des Monitors machen? Auf der Platine leuchtet eine LED neben dem Stromeingang/verteilung. Alle anderen LEDs der Platine bleiben Dunkel. Meinst du, dass auf der Platine der Teil zum Spannung auf 5V regeln defekt ist?

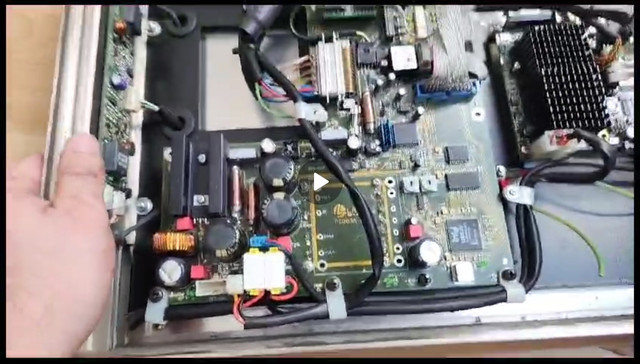

Hier mal ein Screenshot aus einem Video von vorhin.
Ich bin nächsten Monat bei nem Freund, die haben ne Firma, wo Platinen geprüft und repariert. Wäre aber gut vllt vorher einen Anhaltspunkt zu haben.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 19:59
|
Ich weiß nun nicht wie weit die Technik nun überarbeitet ist und ob diese 5V weiterhin für den Prozessor/Mainboard benutzt wird.
Wohin führt bzw. von wo kommt dieser 5V Kabel?
Kann eigentlich nur Intern sein und nicht für äußere Anwendung.
Zumindest fällt mir da keine Anwendung ein,
Befindet sich auf der Hauptplatine einen passenden Anschluss für diesen Stecker?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 20:25
|
nein leider nicht. Glaube der kommt vom 25Pol stecker. Hab ihn aber gerade nicht offen. Aber er ist definitiv nach außen gelegt worden. Mit Kabelbindern und so noch fest
|
|
| |
Beitragsbewertung:
|
troy_028
Siedler
8 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 21:24
|
Normalerweise wird für Signale die 5V-Spannung verwendet. Dies kann ein Steuersignal oder eine primäre Standby-Spannung sein. Gibt es eine Sicherung oder eine SMD-Sicherung?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 21:40
|
Eine Sicherung ja, aber die ist heil. Ich vermute ja auch das es irgendwas mit der Spannungsversorgung ist. Dies wird dann ungefähr am 10.10. Genauer geprüft, wenn es bis dahin nicht laufen sollte. Ich habe Elektroniker gelernt, nur nicht für Geräte und Systeme, aber mit meinem einfachen Messgerät und so auf den 1. Blick finde ich jetzt leider auch nichts weiteres.
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 20 Sep. 2023 23:48
|
Alle Stecker bis auf die einen Spannungsstecker 24V sowie USB Buchse und Wagenbus sind uninteressant. Der Monitor hat zwei 24V Anschlüsse, einen für den Monitor selber, und der andere für das Wagen Hält!
Die LAWO Monitore sind überaus empfindlich und bekannt dafür kaputt zu gehen, durch das ständige vibrieren im Fzg und gepoltere gehen die Mainbords kaputt, abgelöste Prozessorsockel, defekte SRAM‘s usw. da gibt es einige Möglichkeiten...
|
|
| |
Beitragsbewertung:
|
troy_028
Siedler
8 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 21 Sep. 2023 00:31
|
Wo im Netzteil hört die Spannung auf? Oder wird daraus nichts? Vielleicht muss es ein Signal geben, bevor etwas passiert?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 21 Sep. 2023 10:33
|
Das war auch meine Vermutung. So etwas wie "TEin", also Zündungsplus oder so. Aber dafür gibt es keinen Anschluss, außer der kleine, unbekannte. Aber der Versuch, eine Spannung dort anzulegen, blieb erfolglos. Es leuchtet nur die 1. LED am Eingang. Alles weitere bleibt "Tot". Leider habe ich gerade auch kein ordentliches Messgerät um das zu prüfen, wo genau das aufhört, daher will ich das ja mitnehmen nach Berlin, in der Hoffnung, dass die dann wenigstens Messen können, wo das ganze aufhört.
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 21 Sep. 2023 11:27
|
Nein! Einfach nur 24V anschließen, Monitor fährt hoch fertig! Wenn er nicht bei Anschluss von 24V hochläuft, dann ist etwas defekt...
Du hast zwei standard KFZ Stecker am Monitor, einen für die Versorgungsspannung, der andere für das 24V Signal für Wagen Hält.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Anschlüsse, 21 Sep. 2023 13:35
|

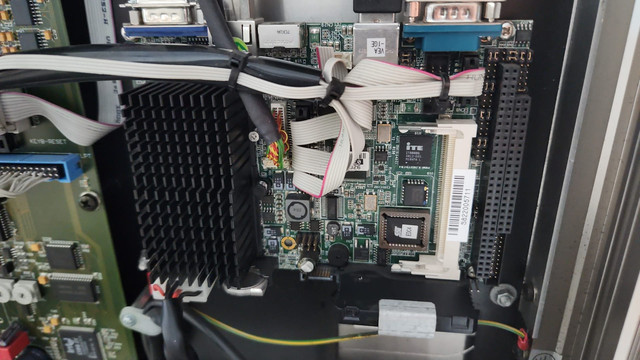

ALSOOOOO. Ob ihrs glaubt oder nicht. Nachdem ich ihn von außen geputzt habe..nunja. plötzlich war er weiß. und plötzlich blinken mehr LEDs. Und plötzlich wird der Rechner warm. Nur... er bleibt weiß. Keine Infos, keine Bilder, keine Reaktion auf USB-Stick.
Fehlt hier vielleicht eine Speicherkarte oder so, auf dem das Betriebssystem ist? oder ist das auf der Schwarzen Karte dort unten?
Geändert von JuliusGTV am 21.Sep.2023 14:40
|
|
| |
Beitragsbewertung:
|
troy_028
Siedler
8 Beiträge
|
RE: Lawo Infotainment Startproblem (bleibt weiß), 21 Sep. 2023 23:53
|
Ich denke es muss ein Bordcomputer (Ticketbox, iniT, Zelisko, Elgeba, ect) oder etwas anderes daran angeschlossen sein. Das ist nur ein Monitor, oder?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Infotainment Startproblem (bleibt weiß), 22 Sep. 2023 08:20
|
Nein eben nicht. Das ist die Compact-Variante. Er besitzt einen eigenen Rechner und die Datenversorgung erfolgt durch IBIS. Jedoch müsste der Bildschirm kurz weiß werden, und dann die Bootsequenz starten.
Bsp:
https://youtu.be/bFfECq6P_sw?si=b68A2EF8F-MpKc98
Jedoch bleibt er nur weiß. VGA out kommt auch nichts raus. Der Rechner wird warm und leuchtet auch. Keine Reaktion auf Ibis oder den USB-Stick mit einer Funktionierenden Programmierung.
Geändert von JuliusGTV am 22.Sep.2023 8:21
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Lawo Infotainment Startproblem (bleibt weiß), 22 Sep. 2023 10:27
|
Mainbord, Grafikkarte, oder Arbeitsspeicher defekt, solche Monitore hatte ich auch schon. Das weiß bleiben ist ein typisches Fehlerbild, der LAWO Monitore...
Das Schwarze ist eine SSD Festplatte, auf dieser befindet sich das eigentlich Linux System aber auch das Design usw. wenn der Monitor aber bei weiß stehen bleibt bringt einem das auch nicht viel.
Geändert von Tsutey am 22.Sep.2023 10:29
|
|
| |
