Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 01 Jun. 2023 20:30
|
Hallo liebe Flipdot-Fans ;)
Mehr oder weniger durch Zufall konnte ich Flipdot Anzeigen des Herstellers Krueger bekommen. So eine Chance lässt man sich natürlich nicht entgehen.
Ich habe mir dann einen Schnittstellenwandler besorgt (Vielen Dank nochmal an Christian!) um die Anzeige mit dem PC zu steuern. Heute das ganze einmal ausprobiert und siehe da, Liniennummern und Sonderzeichen sind kein Problem.
Leider kann ich keine Fahrtziele eingeben, die Anzeige zeigt zwar einen Datenempfang an, es regt sich jedoch nichts.
Als Programm benutze ich WinIbis und Ibisutility.
Hat vielleicht jemand eine Idee was ich ausprobieren könnte oder wo das Problem liegt?
Ich bin neu in der Branche und taste mich langsam ran, lerne natürlich immer gerne etwas dazu und bin somit über jeden Tipp froh.
Vielen Dank schnonmal im Voraus, ich werde mal probieren ob ich ein paar Bilder einfügen kann. (Hab ich in meinem Profil hochgeladen, ich hoffe die kann man sehen, wenn es noch anders geht auch gerne einmal schreiben) Und wenn weitere Infos benötigt werden gerne einmal melden ;o)
Geändert von Omni01 am 1.Jun.2023 20:42
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 01 Jun. 2023 21:08
|
Hi,
Welchen Datensatz hast Du ausprobiert?
Im Utility gibt dazu viele Möglichkeiten an Freitext Datensätzen sowie der DS003 fürs Festtext.
Freitext = Freie Texteingabe zu der Anzeige.
Festtext = Zieltexte wurde mit entsprechenden Herstellersoftware erstellt und entweder in ein Eprom oder ins Flash Speicher geladen.
Bei Krueger ist es so, dass irgendwie ein Eprom mit Zieltexten im AZR gesockelt ist auf das DS003 geht. Ohne den Eprom müsste mit Freitext laufen.
Hierbei gibt es schon diversen Beiträgen im Forum.
Deine Bilder kann man nicht sehen.
Dazu die Bilder auf ein Bilder-Hoster hochladen wie zum Beispiel imgBB und den Einbettungscode für BB oder HTML kopieren und ins Beitrag einfügen.
Geändert von luckysunyblue am 1.Jun.2023 21:10
|
|
| |
Beitragsbewertung:
|
Omni01
Siedler
7 Beiträge
|
RE: Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 01 Jun. 2023 23:02
|
Hallo
Vielen Dank schonmal für die Antwort.
Im Ibisutility habe ich jeden Datensatz für den Freitext ausprobiert. Bei dem DS003 für Festtext war ich mir nicht sicher wie das genau funktioniert.
Daher könnte ich mir gut vorstellen, dass es sich um eine Anzeige mit abgespeichertem Festtext handelt. Sie lief früher bei der Hochbahn in Hamburg.
Auf den ersten Blick habe ich keinen gesockelten Eprom gefunden.
Hier die Bilder (hoffentlich funktioniert das):
https://ibb.co/album/0CXcpT
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 02 Jun. 2023 07:45
|
Dann könnte es vielleicht das DS003a zA5 sein.
Hast auch mal die DS3aMAS Varianten durchprobiert?
Der normale DS003a schickt lediglich das zA2 Telegramm.
zA2 2 Zeilen a 16 Blöcke.
Ist vermutlich eine Variante wo die Anzeigen eine Kennung zugewiesen werden muss. A für Front, B (zB2) für Rechts.
Unter DS3aMAS ist folgendes möglich:
Mode 1 - zA4 4 Zeilen a 16 Zeichen. 32 Front, 32 Seite
Mode 2 - zA4 Das gleiche wie Mode 1, aber bei Einzeilige Ziele werden die Zeile getauscht.
Control - zA5 4 Zeilen a 16 Zeichen + Formatzeichen. Also das typische KRUEGER DS3a Datensatz.
Über das Formatzeichen kann eingestellt werden, ob das Zieltext über die komplette Anzeige gestreckt werden soll, Invertiert und halt ob es Links, Rechtsbündig ist.
Der Utility benutzt unter diesen Punkt lediglich die Formatzeichen fürs Invertieren und das zentrieren über komplette Anzeige.
Geändert von luckysunyblue am 2.Jun.2023 10:51
|
|
| |
Beitragsbewertung:
|
Omni01
Siedler
7 Beiträge
|
RE: Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 02 Jun. 2023 15:02
|
Problem gelöst!
Der Tipp mit dem DS3aMAS Datensatz (Control) war perfekt. Die Anzeige kann nur Großbuchstaben anzeigen. sobald kleine Buchstaben eingegeben werden schaltet sie wieder komplett auf schwarz um. Deswegen hat es gestern nicht funktioniert. Vielen Dank für die schnelle Hilfe!!!
Geändert von Omni01 am 2.Jun.2023 15:03
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Krueger Flipdot Anzeige ansteuern Baujahr 9/93, 02 Jun. 2023 15:55
|
Perfekt.
Das mit die Kleinbuchstaben könnte auch an der Software liegen.

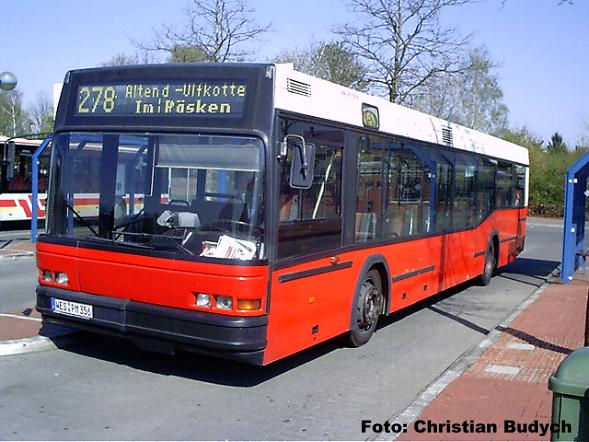

Hier fuhr mal ein Fahrzeug mit Krueger Anzeigen und DS3a der die Groß-/Kleinschreibung beherrschte.
KRUEGER PM-Reisen
Also alle eine Sache der Software und ob der darin geladene Fonts auch die Kleinbuchstaben besitzen.
Mitunter könnte auch schon die DIP-Schaltern reichen um dies zu aktivieren.
Bei Krueger habe ich persönlich keinerlei Erfahrung.
Normalerweise wird nach den IBIS Norm die Texte in Großschrift versendet und der Empfänger wandelt entsprechend in Groß/Klein um.
Zum Glück kann man hierbei im Utility ein Häkchen für Großschrift setzen.
Geändert von luckysunyblue am 2.Jun.2023 19:10
|
|
| |
