Entwerter Klüssendorf 887 Belegung, 18 May. 2023 09:56
|
Hallo,
weiß jemand zufällig die Belegung vom Klüssendorf Entwerter Typ 887?

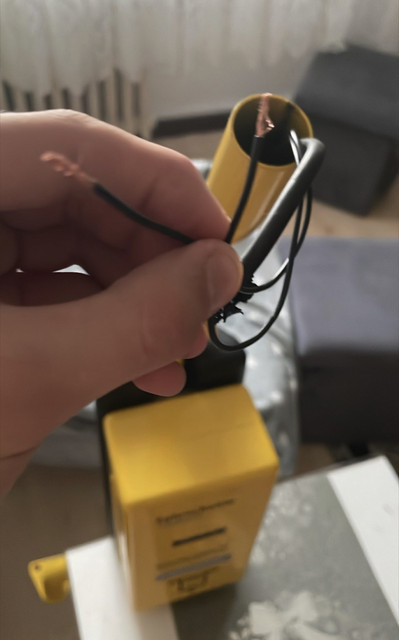

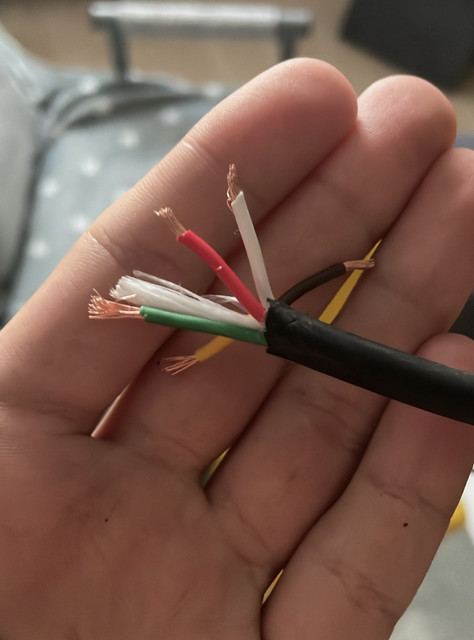

Da kommen zwei einzelnen schwarze Adern raus und eine Leitung mit den Farben weiß, braun, grün, gelb, rot und schwarz.
Vielleicht kann mir da ja jemand mal helfen?
Gruß Thilo.
|
|
| |
Beitragsbewertung:
|
kevin3477
Siedler
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:02
|
3a + UB
3b - UB
Pin 4a WBSD
Pin 4b WBSM
Pin 5b WBED
Pin 6b WBEM
Brücke Zwischen 1a und 6a Ist Adresse 1
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:06
|
Hmm ok, danke
..also das heißt, 3a und 3b rot und schwarz sind? Und die zwei extra schwarzen Kabel die rausgekommen mit dem Anschluss nichts zu tun haben?
|
|
| |
Beitragsbewertung:
|
Marci1993
Siedler
43 Beiträge
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:09
|
Moin. Bin kein Experte darin, aber ein bisschen kenne ich mich mit den Farben dieser Technik aus.
Also die Kabel Weiß, Braun, Gelb und Grün sollten die IBIS-Kabel sein. Weiß (WBSD) und Braun (WBMS) zum Senden, Gelb (WBED) und Grün (WBME) zum Empfangen von Daten. Was aber die genauen Bezeichnungen der Abkürzungen sind, das weiß ich selbst nicht.
Die Kabel Rot und Schwarz könnte ich mir als Stromversorgung Rot + 24V und Schwarz - vorstellen. Zu den anderen zwei Schwarzen Kabel kann ich nichts dazu sagen.
Wenn du einen IBIS-Wandler und die Programme WinIBIS oder IBISUtility von Cybox hast, könntest du mit den Kabeln Weiß und Braun Daten an den Entwerter senden und schauen was passiert.
Für weitere Hilfe muss dir jmd. helfen, der sich mit Entwertern auskennt.
Jedenfalls weißt du nun über die Farben des IBIS-Kabels Bescheid.
Lg Marcel
|
|
| |
Beitragsbewertung:
|
kevin3477
Siedler
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:10
|
das wäre die standartbelegung . Mir erschließt sich gerade nicht, was diese leitungen sollten
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:16
|
|
|
| |
Beitragsbewertung:
|
kevin3477
Siedler
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:19
|
wo sind die kabel denn angeschlossen an der Messerleiste? kann mir gut vorstellen dass das Erdungskabel sind
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Entwerter Klüssendorf 887 Belegung, 18 May. 2023 10:21
|
Problem ist, das noch kein Schlüssel da ist um
Ihn zu öffnen, somit kann man noch nicht auf die Leiste schauen.
|
|
| |
Beitragsbewertung:
|
PULEX
Siedler
13 Beiträge
|
RE: Entwerter Klüssendorf 887 Belegung, 22 May. 2023 15:33
|
Hallo,
habe das erst jetzt gelesen. Kann mir auch nur vorstellen, dass man die Erde weitergeleitet hat. Wäre schön, wenn du schreiben könntest wo sie angeschlossen sind. Natürlich erst, wenn du die Schlüssel hast.
Um die Liste meiner Vorgänger zu vervollständigen:
1a, 2a,1b,2b und 6a sind für die Adressen.
5a die Erde.
|
|
| |
