Belegung GSP IDC1/SFO , 09 Mar. 2023 19:20
|
Hallo,

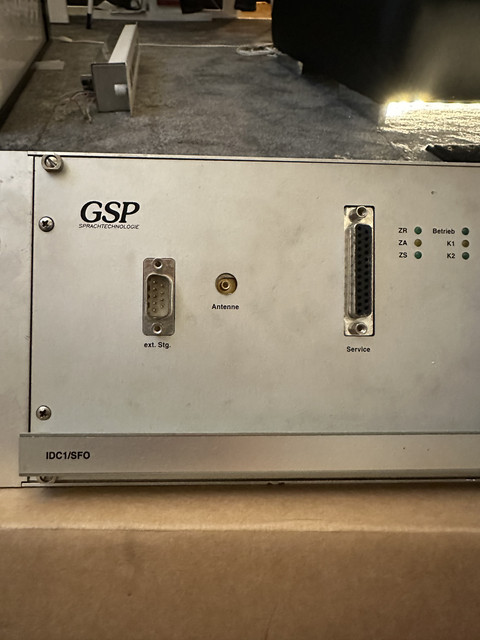

hat zufällig jemand die Belegung des Geräts?
Gruß
|
|
| |
Beitragsbewertung:
|
Knusel
Bürger
52 Beiträge
|
RE: Belegung GSP IDC1/SFO , 19 Mar. 2023 13:03
|
Suchst du die Belegung vom IDC oder hast du auch UEB-BGn?
Welche Bezeichung (V...) hat der IDC?
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Belegung GSP IDC1/SFO , 21 Mar. 2023 20:10
|
Hallo,
habe nur das IDC1 und das FT95
V100243
B84
|
|
| |
Beitragsbewertung:
|
Knusel
Bürger
52 Beiträge
|
RE: Belegung GSP IDC1/SFO , 24 Mar. 2023 18:53
|

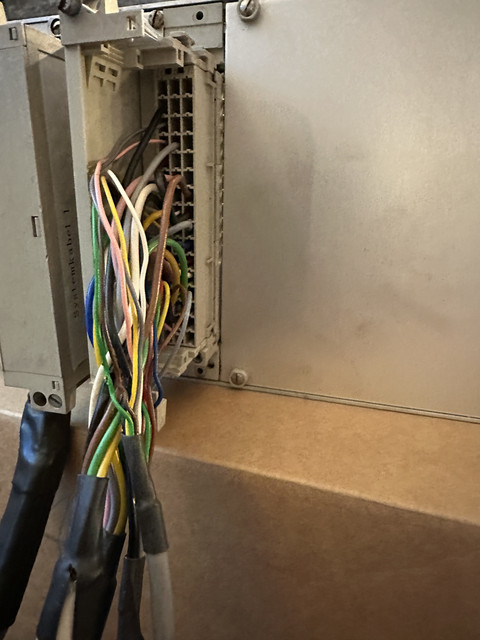

Also wenn ich mir die Bilder ansehe, kommen die Kabel vermutlich von 2 oder 3 Steckkarten auf die Klemmleiste...
Da wären noch die Nummern (V...) und Bezeichnungen dieser Karten (UEB1,2... ) interessant.
Aus welchem Fahrzeug/Betrieb stammt die Anlage?
|
|
| |
Beitragsbewertung:
|
ThiloKa
Bürger
69 Beiträge
|
RE: Belegung GSP IDC1/SFO , 24 Mar. 2023 23:25
|
Hi,
genau es sind zwei Steckkarten. Die eine wo auch die 24V rauf gehen müssten heißt UEB11 V1.0
Die zweite Steckkarte heißt: UEB H15/F32 V1.0
Das Gerät ist zusammen mit einem FT95 Eingabegeräte aus einem Wittenberger Kopf.
Gruß
|
|
| |
Beitragsbewertung:
|
Knusel
Bürger
52 Beiträge
|
RE: Belegung GSP IDC1/SFO , 28 Mar. 2023 08:47
|
Gibts bei den UEB keine genauen Bezeichnungen.. V100529 oder so?
Das ist bei GSP alles projektspezifisch und individuell nach Kundenbedarf. Am besten mal dort bei technischen Kundendienst nachfragen...
Was ich sagen kann - ohne Gewähr:
Prüfe an den Steckern ob das 1,5er Einzeladern sind, dann gilt:
4d/4z sind 0V
30d/30z sind +24V
ist das ein gebündelte Leitung mit mehreren Adern - Finger weg!
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Belegung GSP IDC1/SFO , 28 Mar. 2023 10:17
|
Aus eigener Erfahrung kann ich sagen, das GSP nichts aber auch garnichts rausrückt, wenn man dort keine guten Connections oder eine Quelle hat. Die sind da extrem eigen und waren sie auch schon immer, und wenn es sich um eine Anlage sowie Bedienteil aus einem Wittenberger Kopf handelt was mir sagt DB. Dann sowieso nicht die werkstätten haben die Unterlagen ja, aber auch die rücken nichts raus ohne Kontakte....
Das FT95 wird mit dem IDC1 über einen RS485 Bus verbunden, was dir durchaus schonmal helfen könnte oder dürfte ;-)
|
|
| |
Beitragsbewertung:
|
Knusel
Bürger
52 Beiträge
|
RE: Belegung GSP IDC1/SFO , 29 Mar. 2023 12:09
|
Tsutey:
Aus eigener Erfahrung kann ich sagen, das GSP nichts aber auch garnichts rausrückt, wenn man dort keine guten Connections oder eine Quelle hat. Die sind da extrem eigen und waren sie auch schon immer, und wenn es sich um eine Anlage sowie Bedienteil aus einem Wittenberger Kopf handelt was mir sagt DB. Dann sowieso nicht die werkstätten haben die Unterlagen ja, aber auch die rücken nichts raus ohne Kontakte....
Das FT95 wird mit dem IDC1 über einen RS485 Bus verbunden, was dir durchaus schonmal helfen könnte oder dürfte ;-)
Natürlich. Ist ja erstmal verständlich, da es sich um firmeninterne Unterlagen handelt, die nur für Hersteller und Kunde von Interesse sind..
So aus dem Bauch raus wird hier niemand etwa aus dem Ärmel schütteln können.
Trotzdem, wenn man sich etwas durchbeißt und die Adern analysiert kommt man sicher weiter.
Zur Stromversorgung: siehe oben:

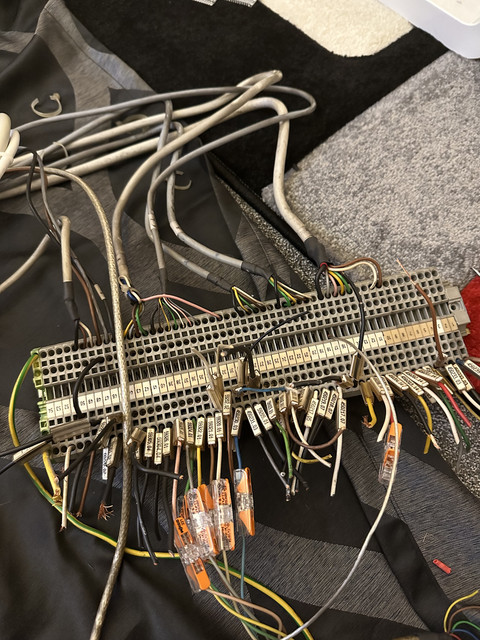

Das Bild mit der Klemmleiste gibt leider nicht viel her...Da sieht man nicht wo die einzelnen Kabel herkommen. Eine Gesamtaufnahme der Anlage wäre interessant.
Wie viele UEB-Baugruppen sind vorhanden?
Welche Adern (gebündelt oder einzeln) kommen aus den UEB? Wo liegen diese auf den Systemkabeln auf (welche Kontakte)?
Ist das FT95 irgendwo (auf der Klemmleiste) angeschlossen?
...
Und wie schon gefragt, die genauen Bezeichnungen (V....) ALLER Komponenten wären interessant!
Aber primär wäre eine Belegung der SK1 und SK2 hilfreich, also welche Ader hat welche Farbe, ist wie gebündelt und geht auf welchen Kontakt im Stecker... Müsste mal halt mal rausmessen. Nämlich genau so sind sämtliche GSP-Dokumente aufgebaut. Und dann könnte man mal nach Vergleichen suchen...
(kann man hier keine Bilder reinhängen?)
Geändert von Knusel am 29.Mar.2023 15:41
|
|
| |
