Sicma Control (3A) Steckerbelegung , 15 Nov. 2022 13:52
|
Hallo,
ich bin auf der Suche nach einer Steckerbelegung für das Sicma Control 3A (bunte Knöpfe).
Ich hoffe jemand hat etwas für mich.
Vielen Dank.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Sicma Control (3A) Steckerbelegung , 15 Nov. 2022 16:41
|
Pin 1: 24V DC
Pin 2:
Pin 3: 0V DC
Pin 4: Schirm
Pin 5: WBSD
Pin 6: WBMS
Pin 7: WBME
Pin 8: WBED
Pin 9: VPP zum drehen der Dots
Pin 10: GND
Pin 11: Daten
Pin 12: 8V für Slave
Pin 13:
Pin 14: 24V DC Beleuchtung

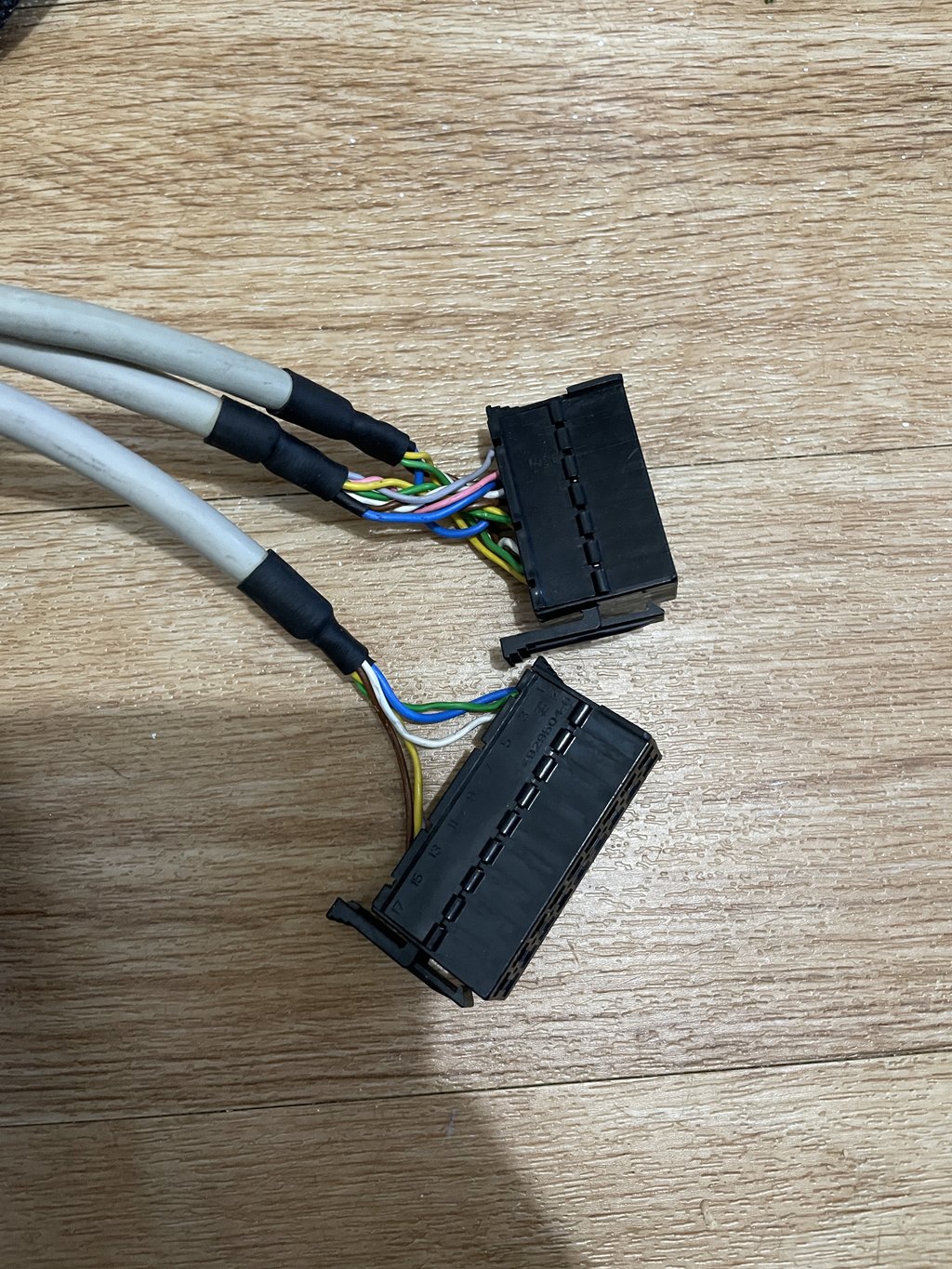

Beim 18poligen Stecker kann ich nicht sagen, aber anhand der Kabelfarben wird das entweder Mono odet IBIS sein.
Wüsste jetzt auch nicht woran der angeschlossen wird.
Beim 14poligen Stecker wird am Verteiler angeschlossen.
Geändert von luckysunyblue am 15.Nov.2022 16:45
|
|
| |
