Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 17 Oct. 2022 12:52
|
|
Hallo, Ich habe ein fast komplettes Ibis2 mas3 Rack aus Dresden retten können. Es ist so komplett, dass es ein Steuergerät und die Speicher für das Ansagegerät dazugab. Die Fahrzeugkriterien funktionieren, weshalb ich da schon Sachen wie Entwerter, Innenanzeige anklemmen kann.
Nun habe ich ein großes Problem. Die Anschlüsse auf der Backplane sind mir unbekannt. Die rede ist von den Rundsteckern. Nur Irgendwo müssten auch die Daten ins HAG laufen. Hat da wer definitionen da wie man da Saft drauf gibt und Daten an das HAG versendet? Werde ich wohl löten müssen. Oder hat wer was da? Wie heißen die Rundstecker? Die Rot/braunen Plastik Anschlusse sagen mir auch nix. Einer ist vom Vorverstätker übrig geblieben sowie der Steckverbinder von XB4. Da fehlt an dem weißen und braunen Kabel etwas, weiß jemand was? kommt der XB4 stecker auf die XB4 auf die Backplane? Wo kommen Die Lautsprecher wie dran?
Ich habe heute mit Deister telefoniert, bin sogar an die richtige Ansprechperson gelangt. Er sagte mir: ’’Ich soll das vergessen. Es ist über 20 Jahre alt. Wenn ich es anschließe oder reperiere, würde ich Garantien geben müssen. Der gebrauch soll und auch mit den Daten auf der Karte Strafbar sein´´.
Mit so einer Ansage habe ich nun nicht gerechnet. Auch deshalb brauche ich eure Hilfe.
Bilder dazu:
https://abload.de/img/20221017_121509w7ekb.jpg
https://abload.de/img/20221017_121524rrfpj.jpg
https://abload.de/img/20221017_121706wscub.jpg
https://abload.de/img/20221017_1217454fetn.jpg
https://abload.de/img/20221017_121852lgemc.jpg
https://abload.de/img/20221017_121927b7cic.jpg
https://abload.de/img/20221017_122026gedlo.jpg
https://abload.de/img/20221017_122044ucc9s.jpg
Danke im vorraus. Mfg
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 19 Oct. 2022 09:32
|
Guten Morgen,

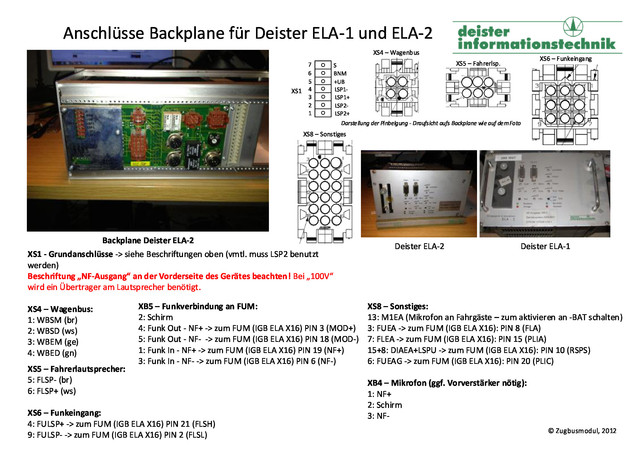

Ich glaube da habe ich etwas für dich, es geht zwar in diesem Dokument um die Deister ELA 1 und 2 aber von der Backplane her dürfte das ziemlich identisch sein! Musst du einfach mal vergleichen und schauen, aber eventuell hat jemand anders noch einen passenden Plan für die ELA 6
Viele Grüße
Marco
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 19 Oct. 2022 15:23
|
Super danke, nun habe ich schonmal eine grobe Orientierung.
Also kann ich ersmal den XS6 Stecker vom Vorverstärker schonmal an die Backplane stecken? Denn Pin 4 und 9 sind jeweils die abgeschnittenen Kabel weiß und braun gehen, wenn ich es richtig verstehe, zum FUM. Der Stecker der einzige der in das XS6 passt.
Und an dem XB4 Rundstecker kommen also die Daten vom Vorverstärker an? Mein Stecker hat aber 5 Pins, den farben zu urteilen kommen da ebenfalls Daten durch. Laut de Dokumentation sollten sollten nur 3 Pins geadert sein?
Das was noch fehlt ist der Stromeingang von der Backplane. Zumindest habe ich es noch nicht rauslesen können. Wo ist dieser?
XS4 ist also der Wagenbuseingang, das kriege ich noch gepinnt.
Also im Algemeinen, was bedeuten die Abkürzungen in den Klammern ausgeschrieben? Bei XB5, XS8, XB4, XS6
Was bedeutet der rest am XS1? S/BNM/+UB
Ich müsste das ganze an eine HPW Backplane anschließen, bei den Sachen die zum FUM gehen merke ich gerade das ich nichts ans FUM anstecken kann.
Erneut Danke
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 19 Oct. 2022 17:11
|
Praimfaya:
Was bedeutet der rest am XS1? S/BNM/+UB
S = Schirm / Masse
BNM = Bordnetz Minus
+UB / BNP 24V
Daher auch die Beschriftung als "Grundanschlüsse"
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 19 Oct. 2022 20:58
|
Habe es gerade angeschlossen wie du es beschreiben hast.
UBDAG UBNF und UBLV leuchten grün.
Wenn ich eine Ansage versende, Leuchtet LS1 rot, Aber nicht die Ansage led, Bisher kein Ton. Ist das normal?
Auf LS1 und LS2 kein Ton mit 2 4ohm Bus Lautsprecher getestet.
Auf der Rückseite ist ein Drehregler, Wie muss der Stehen wenn sie Lautstärke einzustellen ist?
Muss ich den Schirm auch an die Masse hängen?
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 20 Oct. 2022 01:39
|
Ich habe den Strom so geklemmt wie geschrieben. Das hat ja auch funktioniert bis dahin. Kein Strom auf dem Bordvorverstärker.
Ibis Wagenbusdate kommen direkt aus der SMO Backplane.
XS6 und XB4 Sind Stecker die vom Vorverstärker aus kommen.
Korregiere mich bitte wenn das noch falsch verkabelt sein sollte.
Hier Die bilder dazu:
https://abload.de/img/20221020_005814hkixm.jpg
https://abload.de/img/20221020_005831haem6.jpg
https://abload.de/img/20221020_005941ioifl.jpg
Vlt hilft das ja.
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 20 Oct. 2022 09:16
|
Danke dir für deine Bilder, aber so kann es nicht funktionieren! Du hast zwar das MAS3 in Betrieb, und auch das FUM sowie SMO aber es besteht keine Verbindung zwischen Wagenbus und Ansagegerät. Der Schwarze dicke Kabel mit SubD Stecker, ist das Bedienteil angeschlossen direkt an die Backplane des SMO. Steht auch neben dem Stecker "MAS"
Die beiden unten quer sitzenden SubD9 pol, einer davon ist Wagenbus und gekennzeichnet mit "WBK" für Wagenbus von der dort aus musst du eine Verbindung zur Backplane des Ansagegerätes herstellen. Der VVE ist nur der Verstärker, weil das Ansagerät vermutlich ein 0db Signal ausgibt, oder aber zu Verstärkung eines Mikrofons usw.
Jedenfalls so wie es im Moment ist, kann die Ansage nicht funktionieren da die ausgelösten "hpxxx" Datensätze, garnicht erst das Ansagegerät erreichen.
Wobei ich seh gerade das hast du mit den durchsichtigen Lautsprecherkabeln realisiert, es kann natürlich auch sein das der Datensatz im MAS abgeschaltet ist. Das MAS also garnicht erst den Datensatz für die Ansagen schicken, da dies aber so scheinbar bis zuletzt in Betrieb gewesen ist würd ich erst mal davon ausgehen das die Parameter richtig sind.
Ebenso hat der VVE noch keinen Strom, weil die Bordnetz LED noch aus ist der muss natürlich auch an sein damit du etwas hörst. Sind auf der Backplane die Blaue Ader "BNM" und die Rote Ader "BNP" Bordnetz Plus. Schau dir das alles nochmal genau an.
Geändert von Tsutey am 20.Oct.2022 9:22
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 20 Oct. 2022 13:20
|
Ich habe gerade versucht mit dem Stecker vom Vorverstärker Saft auf die 2 Kabel gegeben. Es scheint nicht an gehen zu wollen. Aber hat das Ela 6 HQ nicht schon ein Verstärker inne? Dann könnte ich auf den Microeingang verzichten.
Ich habe doch auch noch auf der Backplane vom SMO auch x16 Ela ausgang. Sollte der nicht zum Ansagegerät gehen. Die graue Leiste unten, ist die vlt für andere Geräte wie Entwereter oder Innenanzeige gedacht?
Zitat: ’’SubD9 pol, einer davon ist Wagenbus und gekennzeichnet mit "WBK" für Wagenbus´´ Hast du zufällig die Belegung für den WBK anschluss? Oder auch den ELA Anschluss, diese kabel fehlen mir. Müsste sie also nachbauen.
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 26 Oct. 2022 17:26
|
|
So, ich habe es auch mal versucht das DAG direkt an ein Schnittstellenwandler anzuschließen. Wenn er startet, ertönt eine Art Sirenenton und es leuchten kurz alle LED auf.
In Ibisutility kann ich zumindest auch was zum DAG schicken. Der Eingang der Daten wird mir scheinbar über L1 bestätigt. Aber auch da keine Ansage und auch kein Ton. Das einzige was gleich bleibt ist, das kurze aufleuchten von L1 wenn was ankommt. Interessant anbei, dass das DAG sogar eine Antwort an den Wandler schickt. (Auf die Masse Pins) Nun habe ich den Speicher im Verdacht, da es bei beiden Eingabemethoden zum gleichen Ergebniss führt. Wenn ich die Karte ziehe, dann leuchtet L1 dauerhaft und wenn ich unten an der Frontblende den Testmodus aktiviere Pulsiert L1 und schickt in Wellen antworten zum Wandler. Habe mir die Karte mal angeschaut, auf dieser ist ein aufkleber vom 3-HQ. Kann es also sein, dass auf der vorhandenen karte ein anders Dateiformat hinterlegt ist?
Wenn wer Dokumentatinen oder ein Fehlerbuch da hat, wüsste ich gern Was im grundsätzlichen die Led L1 zu bedeuten hat?
Ich habe Sogar mein alten PC mit Comport reaktiviert und diesen mit dem Service Anschluss des DAG verbunden. Das DAG reagiert, aber der Rechner sieht das Gerät nicht. Brauche ich ein Spezieles Programm oder Treiber hierfür?
Unter der Blende ist eine Platine mit Dipschaltern 1-8. Hat da wer was das um mir zu sagen was man damit einstellen kann?
Habe schon die Hoffnung gehabt, das ich es schnell zum laufen bekomme.
Danke im Vorraus für weitere Instruktionen und Versuchsvorschläge. MfG
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
|
RE: Dresdner ELA 6-HQ mit Vorverstärker (Deister Informationstechnik), 17 Nov. 2022 11:49
|
|
So Leute, ich habe gerade die Bestätigung aus Dresden bekommen, dass es an der Flashkarte liegt. 3-HQ basire auf Deister 1 und ist somit nicht mit dem 6-HQ kompatible. Wäre die frage an der Stelle, Hat wer ein DAS 1/ 3-HQ oder eine 6-HQ Flashkarte?
|
|
| |
