Init TOUCHit Pinbelegung, 26 Jun. 2022 21:02

Hallo alle miteinander, nachdem ich hier immer viel mitgelesen habe ist nun der punkt erreicht wo ich auch mal hilfe brauche.

Ich habe hier ein Init TOUCHit rumliegen mit passender Halterung Kabel ist abgeschnitten benötige allerdings die Pinbelegung von dem 9pol Sub-D Stecker, und ja ich weis dass hierfür noch der CopilotPC notwendig ist den ich leider nicht habe, würde allerdings das Display zumindest mal mit Strom versorgen wollen um zu sehen was ich damit machen kann.
Würde mich sehr freuen wenn jemand dazu was weiß, hab dass Kabel mal Abisoliert und siehe da es ist ein Netzwerkkabel mit den üblichen Farben die mir so aber keine Info über die belegung geben.

Grüße André

Beitragsbewertung:

init_copilot_1.0

Bürger
54 Beiträge

RE: Init TOUCHit Pinbelegung, 26 Jun. 2022 21:31

1
ENTX
Ausgang
Ethernet Sende Daten

2
/ENTX
Ausgang
Ethernet Sende Daten

3
ENRX
Eingang
Ethernet Empfang Daten

4
/ENRX
Eingang
Ethernet Empfang Daten

5
GND
Versorgung
Spannungsversorgung über den COPILOTpc2

6
GND
Versorgung
Spannungsversorgung über den COPILOTpc2

7
SUPPLYB
Versorgung
Spannungsversorgung über den COPILOTpc2
(9 bis 33V)

8
SUPPLY
Versorgung
Spannungsversorgung über den COPILOTpc2
(9 bis 33V)

9
SUPPLYA
Versorgung
Spannungsversorgung über den COPILOTpc2
(9 bis 33V)

Die Pins 6 und 8 genügen für die Spannungsversorgung.

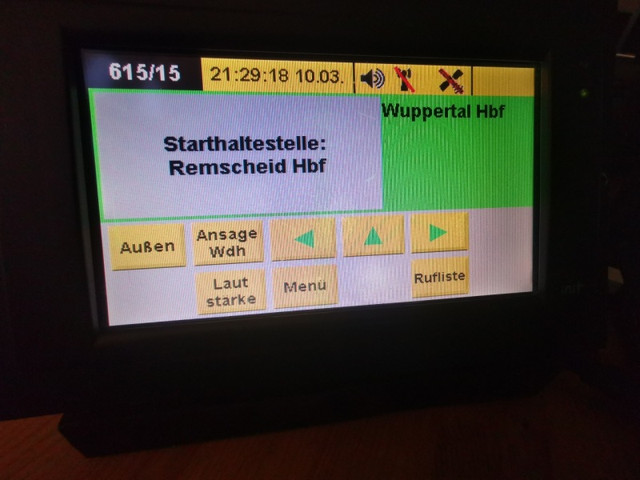

Wenn es ein TouchIt 1 ist, wird aber nichts weiter passieren. Es wird einfach nur grün blinken. Ein TouchIt 2 könnte je nach Konfiguration schon hochfahren und dann bei einem roten "connecting to host" Bildschirm hängen bleiben. Ohne die Ansteuerung über Ethernet (LAN) und mit der richtigen Software wird da aber nichts weiter passieren. Schreib mir mal gerne ein PN. Ich habe TouchIts auch schon über Windows zum Laufen bekommen:
