Lawo Zielanzeige Problem, 15 Jun. 2022 12:54
|
Hallo Leute
Ich weiss nicht ob hier noch was geht aber ich versuche.
Versuche gerade einen Bistro Betreiber bei seinen zukünftigen Foodbus einen MAN A20 seine Anzeigen aussen zu beschriften.
Leider hat der Bus eine Lawo Mono System verbaut was Ziel texte hat und ich selber nur über Eingabe der Nummer die anzeigen beschriften kann.
Selber komme ich nicht mehr weiter habe bei Youtube ein Video gesehen der eine Lawo Anzeige durch einen frei Programmbaren eprom mit den ds3alw versorgen kann.
Möchte den Herren Hilfen mein Problem ist ich weiss nicht welchen eprom ich brauche und wie ich den Programme das ich über die bekannten Programme ansteuern kann und den herren der aus Österreich nach Nord Deutschland gezogen ist zu Hilfen.
Bin um jede Hilfe dankbar.
Gruß
Maik
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Zielanzeige Problem, 15 Jun. 2022 14:25
|
Moin,
Was du meinst mit DS3aLW ist Freitext.
Damit kann man beliebige Texte an der Matrix senden mittels IBISutility und Schnittstellenwandler.
Du wirst bestimmt ein Monomaster in der Frontanzeige haben.
Da kannst du leider keinen Eprom brennen, sondern lediglich die Tedplus Daten mittels SRAM Karte laden.
Oder auch direkt das Betriebsprogramm von DS003 auf DS3a oder DS21 ändern.
Ist das nur ein L8401 zur Nummerneingabe?
Geändert von luckysunyblue am 15.Jun.2022 16:54
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 16 Jun. 2022 00:57
|
Ich habe alle Datensatze die IBISutility zu verfüg hat ausprobiert und kann nur über Zielnummer mit DS003 die anzeigen ansteuern und die Sachen anzeigen lassen die auf den anzeigen hinterlegt sind.
Ich kann nur die Innenanzeige mit einen Text versehen den ich über IBISutility eingegeben habe.
Jetzt weiss ich Persönlich nicht mehr weiter was ich da machen kann und brauche da Hilfe.
Es soll nur sein Text in die Anzeigen.
Geändert von t6a2 am 16.Jun.2022 1:51
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Zielanzeige Problem, 16 Jun. 2022 10:40
|
Das die Fahrtzielanzeige nur über DS003 anzeigt hast Du bereits geschrieben.
Um die Anzeige auf Freitext zu bekommen muss das Betriebsprogramm gegen einen mit DS021 oder DS003a getauscht werden.
MAN A20, ist das dieser Lions City Modellreihe?
Dann müsste er in der Frontanzeige ein Masterrechner haben wo das DS003 gespeichert ist.
Wenn du weiterhin DS003 haben willst, musst du die Zieleinträge mit LAWO Tedplus konfigurieren.
Oder man ändert es auf DS021 oder DS003a um, dann brauchst du nur über Utility dein Text eingeben.
Das ganze kann nur mittels SRAM-Speicherkarte verändert werden.
Hast Du eine SRAM-Speicherkarte?
Ich kann dir eine Datei schreiben, sofern Du die SRAM-Speicherkarte hast.
Dann bräuchte ich lediglich die Auflösung von der Matrix (zum Beispiel 24 Zeilen x 196 Spalten).
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 16 Jun. 2022 23:25
|
luckysunyblue:
Das die Fahrtzielanzeige nur über DS003 anzeigt hast Du bereits geschrieben.
Um die Anzeige auf Freitext zu bekommen muss das Betriebsprogramm gegen einen mit DS021 oder DS003a getauscht werden.
MAN A20, ist das dieser Lions City Modellreihe?
Dann müsste er in der Frontanzeige ein Masterrechner haben wo das DS003 gespeichert ist.
Wenn du weiterhin DS003 haben willst, musst du die Zieleinträge mit LAWO Tedplus konfigurieren.
Oder man ändert es auf DS021 oder DS003a um, dann brauchst du nur über Utility dein Text eingeben.
Das ganze kann nur mittels SRAM-Speicherkarte verändert werden.
Hast Du eine SRAM-Speicherkarte?
Ich kann dir eine Datei schreiben, sofern Du die SRAM-Speicherkarte hast.
Dann bräuchte ich lediglich die Auflösung von der Matrix (zum Beispiel 24 Zeilen x 196 Spalten).
SRAM Karte habe ich nicht aber aber gesehen die bekommt man noch bei eBay sonst muss ich rum fragen.
Das wer Super ich habe davon keine Ahnung und würde Fehler machen.
Der Bus ist der Vorgänger des Lion‘s City also Nachfolger des NL 202 Baujahr 2000 ca.
Wegen den Master Rechner muss ich am Sonntag mal hinfahren und gucken ob da ein Master dran ist.
Bin den Tag auch nur an den Verteiler gegangen.
Geändert von t6a2 am 16.Jun.2022 23:37
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Zielanzeige Problem, 17 Jun. 2022 00:29
|
Kein Problem.
Also die ersten Modellen, wo der Blinker samt Nebelscheinwerfer in der untere Ebene eingelassen wurde.
Am besten ist auch Fotos zu machen.
Sicher ist sicher.
Da LAWO irgendwie die Auflösung nie aufschreiben, wäre auch Hilfreich wenn dann Fotos von vorhandene Ziele gemacht wird, um so die Größe zu bestimmen.
Am besten von allen Anzeigen.
So auf anhieb würde ich jetzt vermuten
16x126, 16x112, 16x28, 16x28
Kann aber auch anders sein.
Könnte genauso gut passieren, dass an der Seitenmatrix einen Linienkasten+Ziel gibt.
Dann wäre es 16x28+16x84
In der Regel ist in der Frontanzeige ein Schlitz eingelassen mit einen Hinweis Aufkleber zum Datenladen etc.
Wenn der Vertikal (Also so -> | ) ist, dann handelt es sich um den Monomaster.
Wenn in der Front keinen Ladeschlitz vorhanden ist, dann wurde es extern an ein anderer Stelle verbaut.
Das kann entweder im Eurofach oder hinter der Dachvoute am 4er-Platz Fahrerseite sein.
Geändert von luckysunyblue am 17.Jun.2022 0:32
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 18 Jun. 2022 00:37
|
luckysunyblue:
Kein Problem.
Also die ersten Modellen, wo der Blinker samt Nebelscheinwerfer in der untere Ebene eingelassen wurde.
Am besten ist auch Fotos zu machen.
Sicher ist sicher.
Da LAWO irgendwie die Auflösung nie aufschreiben, wäre auch Hilfreich wenn dann Fotos von vorhandene Ziele gemacht wird, um so die Größe zu bestimmen.
Am besten von allen Anzeigen.
So auf anhieb würde ich jetzt vermuten
16x126, 16x112, 16x28, 16x28
Kann aber auch anders sein.
Könnte genauso gut passieren, dass an der Seitenmatrix einen Linienkasten+Ziel gibt.
Dann wäre es 16x28+16x84
In der Regel ist in der Frontanzeige ein Schlitz eingelassen mit einen Hinweis Aufkleber zum Datenladen etc.
Wenn der Vertikal (Also so -> | ) ist, dann handelt es sich um den Monomaster.
Wenn in der Front keinen Ladeschlitz vorhanden ist, dann wurde es extern an ein anderer Stelle verbaut.
Das kann entweder im Eurofach oder hinter der Dachvoute am 4er-Platz Fahrerseite sein.
So ich war da habe nur total vergessen die Pixel zu zählen.
Habe auch nicht den Lepi mitgehabt um schnell zu gucken aber hole ich nach nächste Woche.

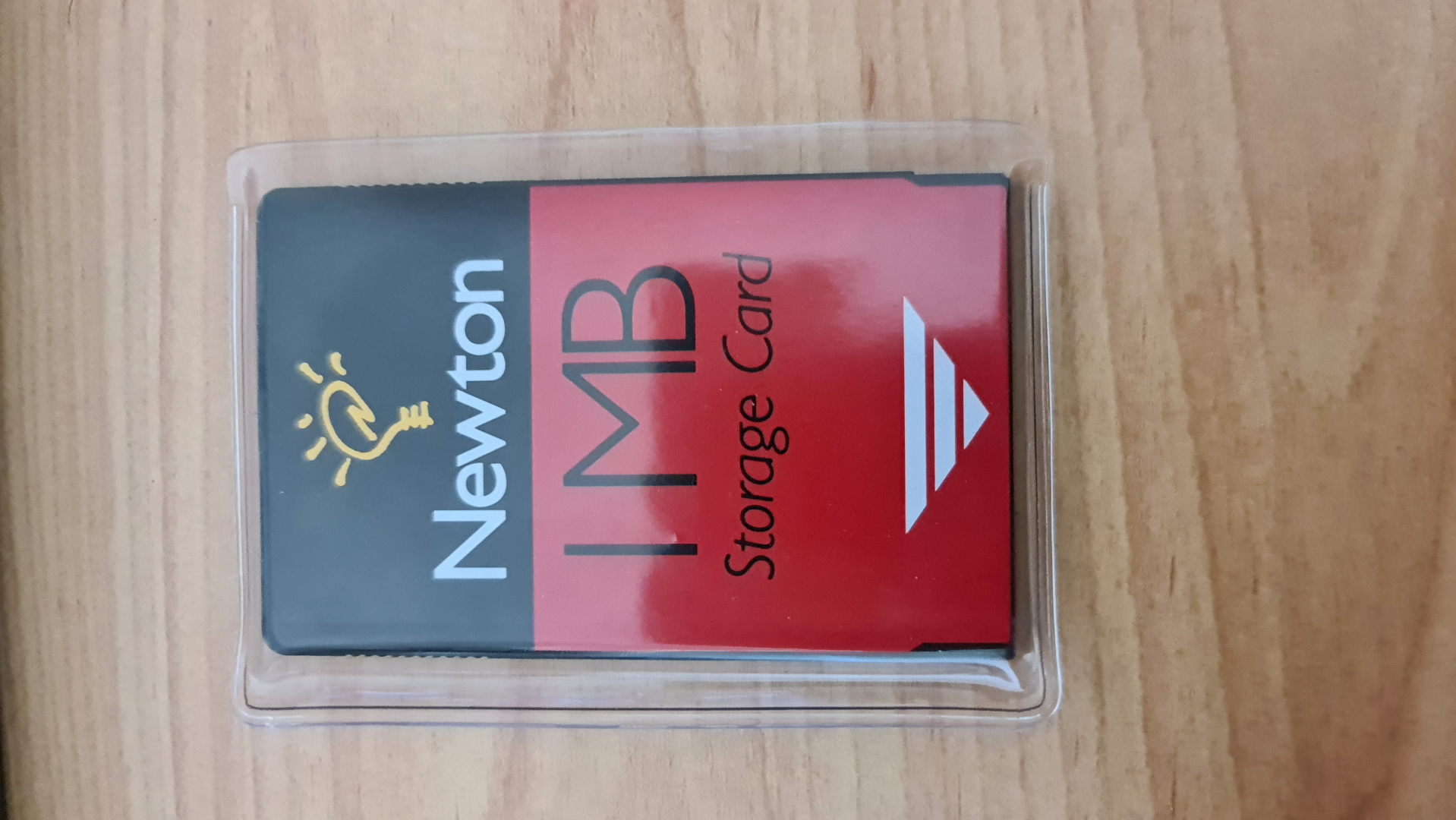

Mit der Karte habe ich eine 1 MB SRAM gefunden die kommt wenn alles klappt nächste Woche.

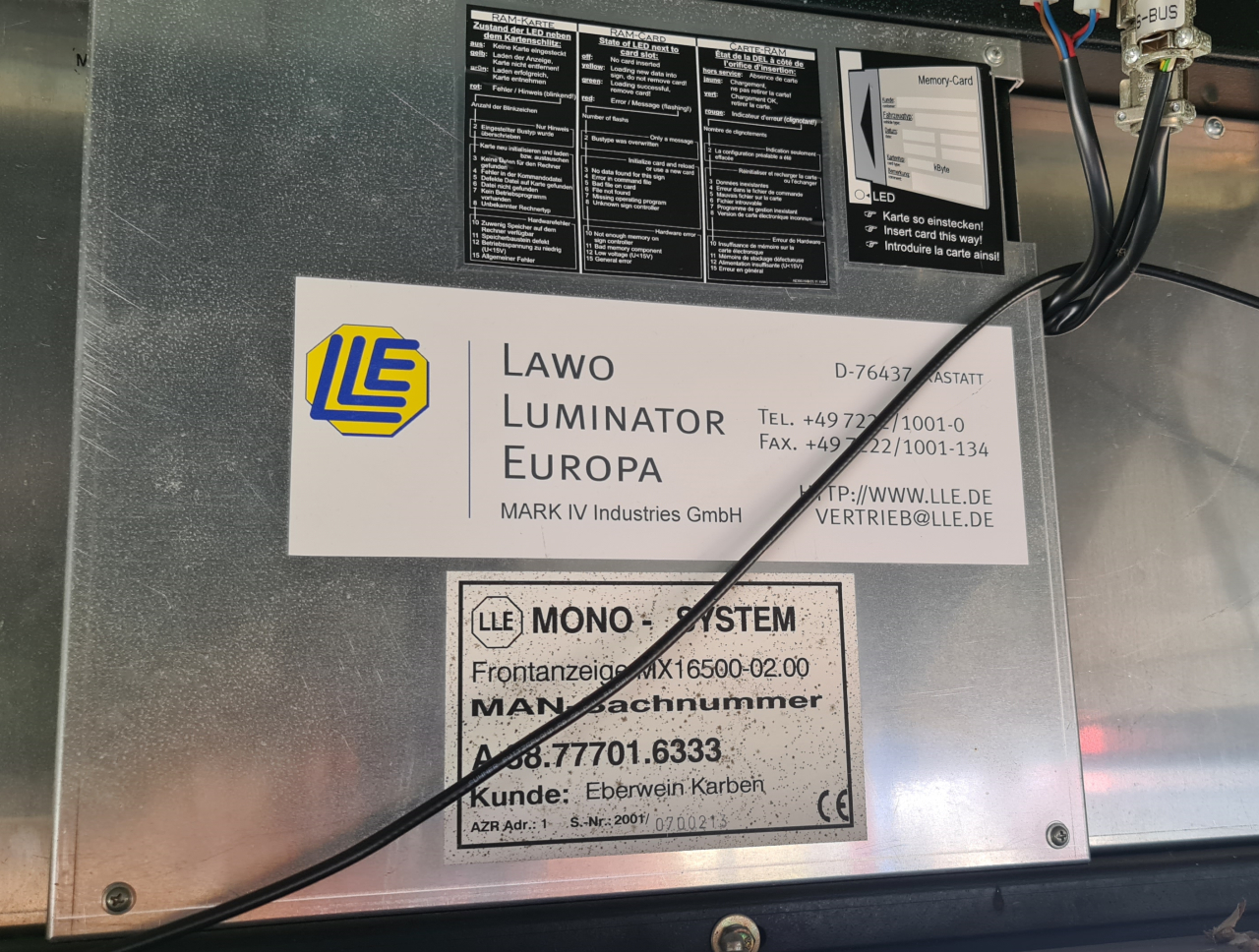

Der Master Rechner ist an der Frontanzeige.

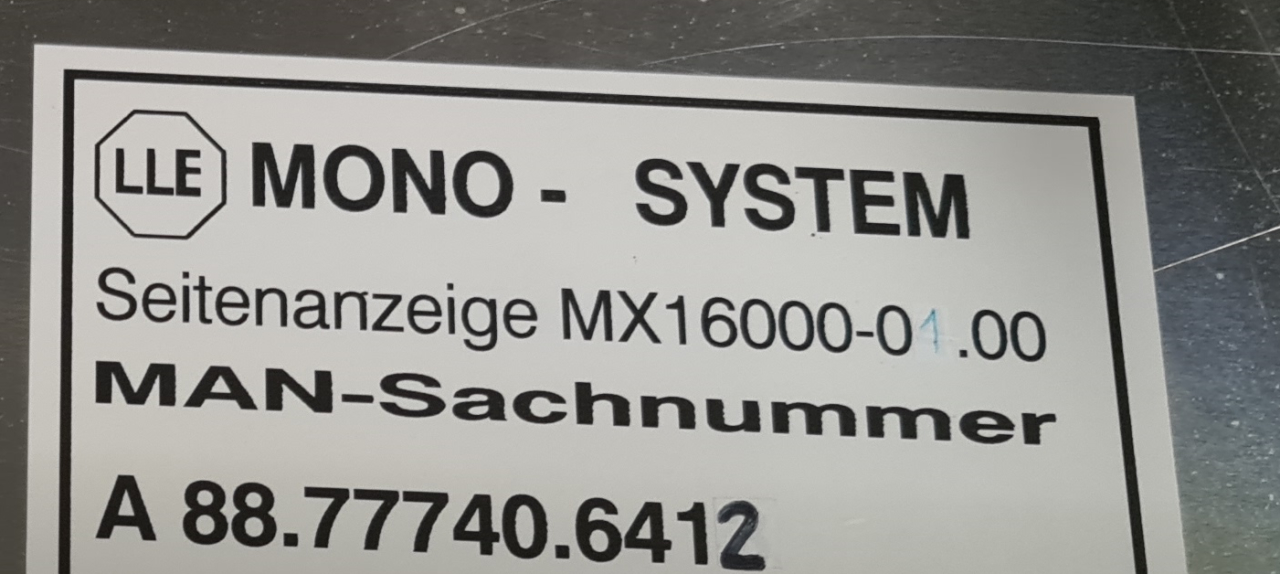

Die Seitenanzeige besteht aus einen Einzelnen Nummerkasten und einen 3 Platinen Zieltextkasten

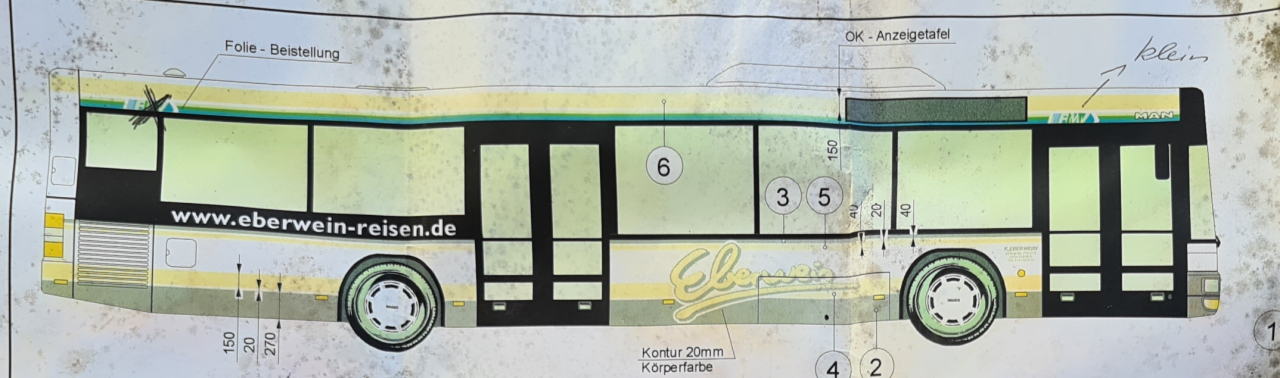

Der Bus ist ein MAN NL 313 nach den unterlagen aus den Bus.

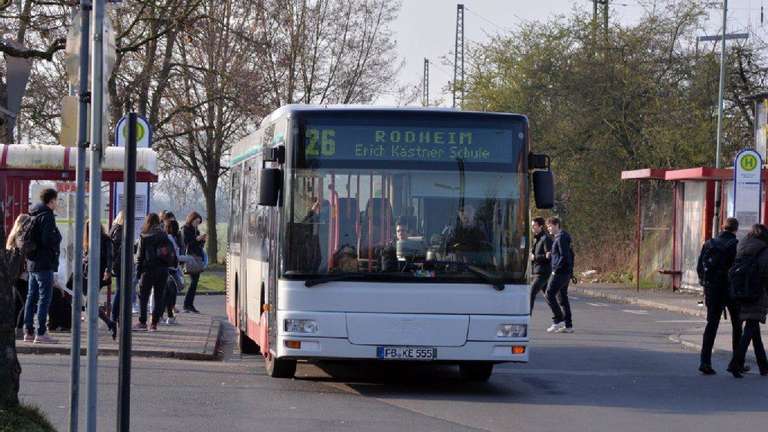

Link zu einen Bilder wo der noch im Betrieb war.
Geändert von t6a2 am 18.Jun.2022 0:59
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Zielanzeige Problem, 18 Jun. 2022 12:46
|
Es kann durchaus passieren, dass man die Karte noch mit Omnidrive oder von LAWO eigene Gerät L1151 formatiert werden muss.
Es kann Glücksache sein, wenn man am Laptop mit PCMCIA-Slot die Karte formatiert, dass der Monomaster anschließend die Daten bearbeiten kann.
Wenn nicht, dann muss ein Omnidrive her oder man hat Glück, dass ein User für dich formatiert.
Ich kann die Karte mangels fehlende Hardware leider nicht formatieren.
Anhand des verlinkten Bild sieht es mit Abgleich im Tedplus nach 16x126 der Frontanzeige aus.
Die Rechte Seite hat dann wie du bereits gesagt hast einen Linienkasten und 3 Module für Ziel.
Das wären also 16x28 Linie und 16x84 das Ziel.
Wegen der Linie muss man wegen der Höhe geguckt.
So war früher beim Citaro üblich, dass die Linienanzeigen 13 Hoch waren und Ziel, Front 16.
Daher habe ich die Höhe bei allen Anzeigen auf 16 gelassen.
Habe hier Freitext Daten erstellt.
Kannst dann aussuchen welchen Du nimmst.
AWO_MoMa_DS3a_1.0
AWO_MoMa_DS21_1.0
Durch die Beschreibung am Monomaster erkennst du anhand der LED‘s im Kartenlot ob das Laden erfolgreich war, Probleme gibt etc.
Die Blinkcodes steht aber auf dem Aufkleber.
Auch erkennst du anhand des Bootmeldung an der Frontanzeige, welcher Datensatz geladen ist.
dez oder BT = DS003
D21 = DS21
D3a = DS3a
Geändert von luckysunyblue am 18.Jun.2022 21:59
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 23 Jun. 2022 12:21
|
luckysunyblue:
Es kann durchaus passieren, dass man die Karte noch mit Omnidrive oder von LAWO eigene Gerät L1151 formatiert werden muss.
Es kann Glücksache sein, wenn man am Laptop mit PCMCIA-Slot die Karte formatiert, dass der Monomaster anschließend die Daten bearbeiten kann.
Wenn nicht, dann muss ein Omnidrive her oder man hat Glück, dass ein User für dich formatiert.
Ich kann die Karte mangels fehlende Hardware leider nicht formatieren.
Anhand des verlinkten Bild sieht es mit Abgleich im Tedplus nach 16x126 der Frontanzeige aus.
Die Rechte Seite hat dann wie du bereits gesagt hast einen Linienkasten und 3 Module für Ziel.
Das wären also 16x28 Linie und 16x84 das Ziel.
Wegen der Linie muss man wegen der Höhe geguckt.
So war früher beim Citaro üblich, dass die Linienanzeigen 13 Hoch waren und Ziel, Front 16.
Daher habe ich die Höhe bei allen Anzeigen auf 16 gelassen.
Habe hier Freitext Daten erstellt.
Kannst dann aussuchen welchen Du nimmst.
AWO_MoMa_DS3a_1.0
AWO_MoMa_DS21_1.0
Durch die Beschreibung am Monomaster erkennst du anhand der LEDs im Kartenlot ob das Laden erfolgreich war, Probleme gibt etc.
Die Blinkcodes steht aber auf dem Aufkleber.
Auch erkennst du anhand des Bootmeldung an der Frontanzeige, welcher Datensatz geladen ist.
dez oder BT = DS003
D21 = DS21
D3a = DS3a
Hallo zusammen,
habe heute die SRAM Karte bekommen habe auch bei meinen alten Karte Lesegeräte geguckt sowie Lepis aber leider habe keinen wo ich mit Daten auf der Karte raufspielen kann.
Jetzt meine Frage ist Ihr einer der mir die Karte bespielen kann?
MFG
Maik
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Lawo Zielanzeige Problem, 23 Jun. 2022 14:17
|
Ich hätte die Möglichkeit die karte zu bespielen. Wo kommst du her?
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 24 Jun. 2022 02:27
|
jaguar1835:
Ich hätte die Möglichkeit die karte zu bespielen. Wo kommst du her?
Rostock bestimmt nicht deine Ecke kann Sie dir schicken.
So Hamburg könnte ich auch rum kommen das ist nicht so weit weg.
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Lawo Zielanzeige Problem, 27 Jun. 2022 11:07
|
Ja dann schreibe mit mal eine PN
|
|
| |
Beitragsbewertung:
|
t6a2
Bürger
71 Beiträge
|
RE: Lawo Zielanzeige Problem, 28 Jun. 2022 17:27
|
Alles klar mache ich
|
|
| |
