Brose Zielanzeige LED durchgehend an, lautes Clackern, 26 May. 2022 16:40

Hallo zusammen,

ich habe eine Brose Zielanzeige erstanden. Sobald ich 24V anschließe rattert sie laut und die LED leuchtet durchgehen. Soweit ich bisher durchs Forum gelesen habe, muss sie blinken, richtig? Hat jemand eine Idee?

Danke und Grüße
Rob

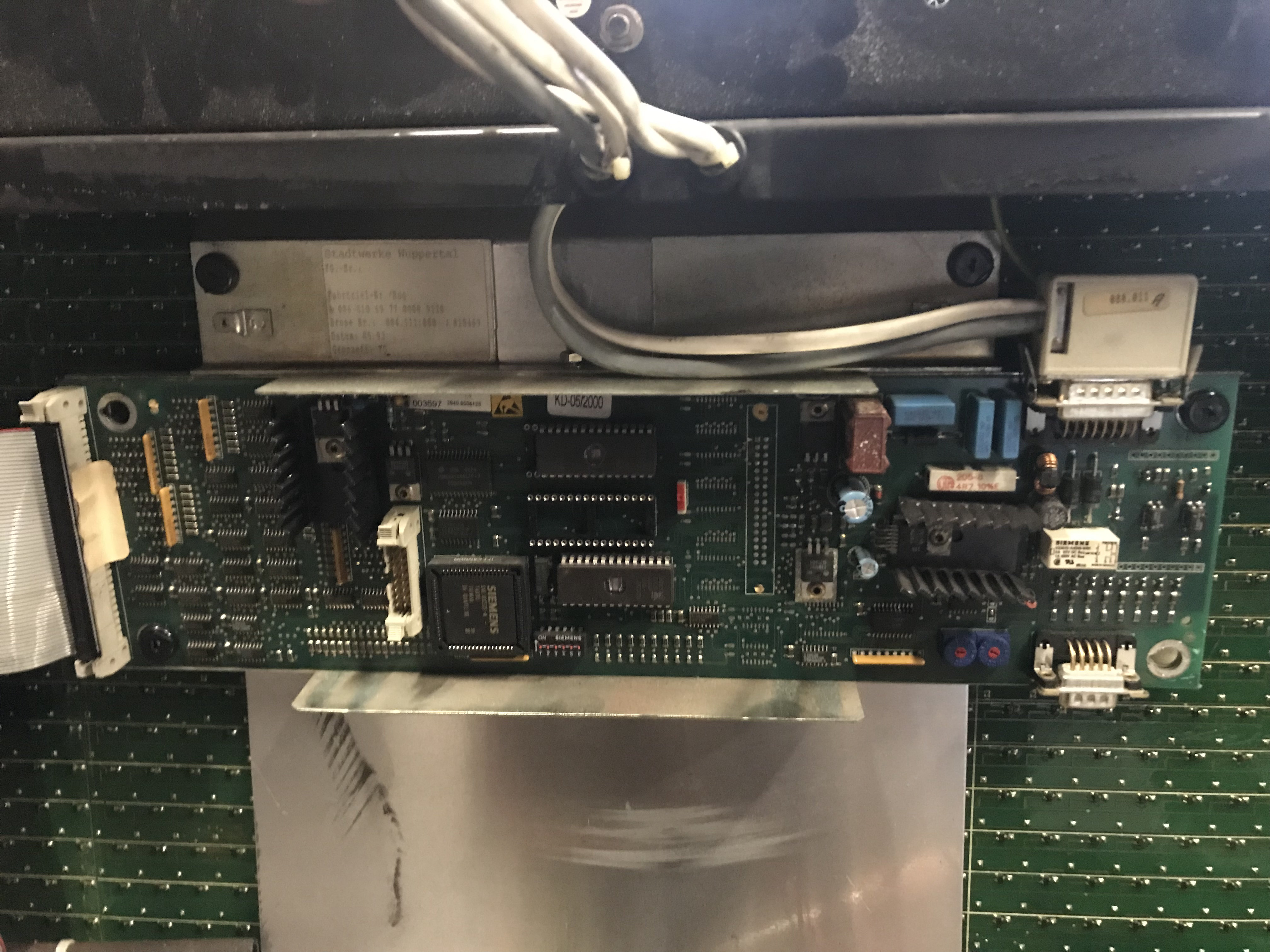

laessig.art/BroseAnzeige.jpg

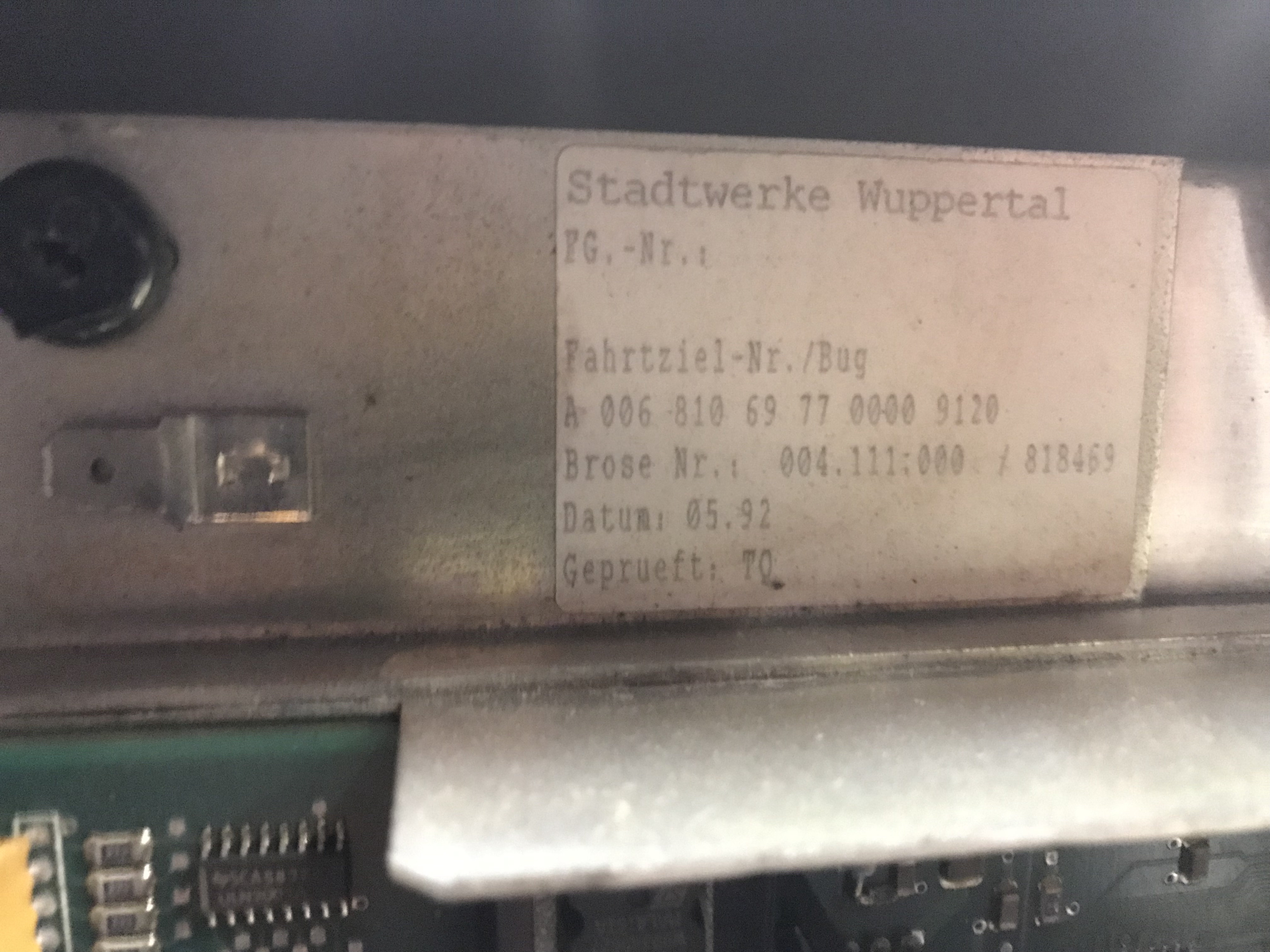

laessig.art/BroseAnzeigeSchild.jpg

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: Brose Zielanzeige LED durchgehend an, lautes Clackern, 26 May. 2022 17:47

Wenn die LED steht und das Relais rattert, stimmt etwas mit dem Betriebsprogramm nicht wenn sie im Takt blinkt ist das Programm in Ordnung.

Da musst du nochmal mit dem Betreiebsprogramm schauen, was da nicht stimmt.

Beitragsbewertung:

click

Siedler
7 Beiträge

RE: Brose Zielanzeige LED durchgehend an, lautes Clackern, 26 May. 2022 20:51

Tsutey:

Wenn die LED steht und das Relais rattert, stimmt etwas mit dem Betriebsprogramm nicht wenn sie im Takt blinkt ist das Programm in Ordnung.

Da musst du nochmal mit dem Betreiebsprogramm schauen, was da nicht stimmt.

Wie kann ich das Betriebsprogramm anschauen? Hab da leider sowohl Hardware als auch Softwaremäßig keine Ahnung.

Würde VMAED was bringen? Wo kann ich das herunterladen?

Beitragsbewertung:

GreenBird

Gelehrter
176 Beiträge

RE: Brose Zielanzeige LED durchgehend an, lautes Clackern, 27 May. 2022 06:04

Mit VMAED erstellst du nur dein Zeichensatz Eprom.

Den Monitor müsste man mittels Eprom-Brenner/Auslesesoftware mal auslesen.
Wobei es da wahrscheinlich einfacher wäre, dir einen funktionierenden von einem von uns zu zu schicken und dort die Werte auf deine Anzeige abzustimmen.
Weil meistens erkennst du den Fehler sowieso nicht, wenn du das Eprom ausliest. Das sind zig Zeilen; wovon vielleicht 20 Stück in Klartext dargestellt sind; Rest ist ein Buch-/Zahlensalat. Und da einen Fehler rein zu machen halte ich für sehr unwahrscheinlich, aber ist natürlich trotzdem machbar

Es kann auch einfach sein dass dein Eprom defekt ist. Oder das zum Beispiel ein Bein nicht richtig im Sockel ist (verbogen) - hatte das auch schon. Entweder leuchtet die LED dann dauerhaft rot oder es ist so wie du beschrieben hast; dass die Anzeige klackert ohne Ende.

Hast du einen Eprom Brenner bzw. ein Löschgerät daheim? Falls ja kannst du dich ja mal per PN melden.

Geändert von GreenBird am 27.May.2022 6:05

Beitragsbewertung:
