Krüger Anzeige kein Zieltext mit DS003a, 05 May. 2022 10:30
|
Hallo zusammen,
ich habe eine Krüger Zielanzeige, die leider keine Zieltexte anzeigt. Liniennummer mit DS001 funktioniert. Wenn ich DS003aMAS mit invertiertem Text schicke drehen sich auch schön alle dots um, aber Text erscheint nicht. Testrun läuft auch sauber durch.

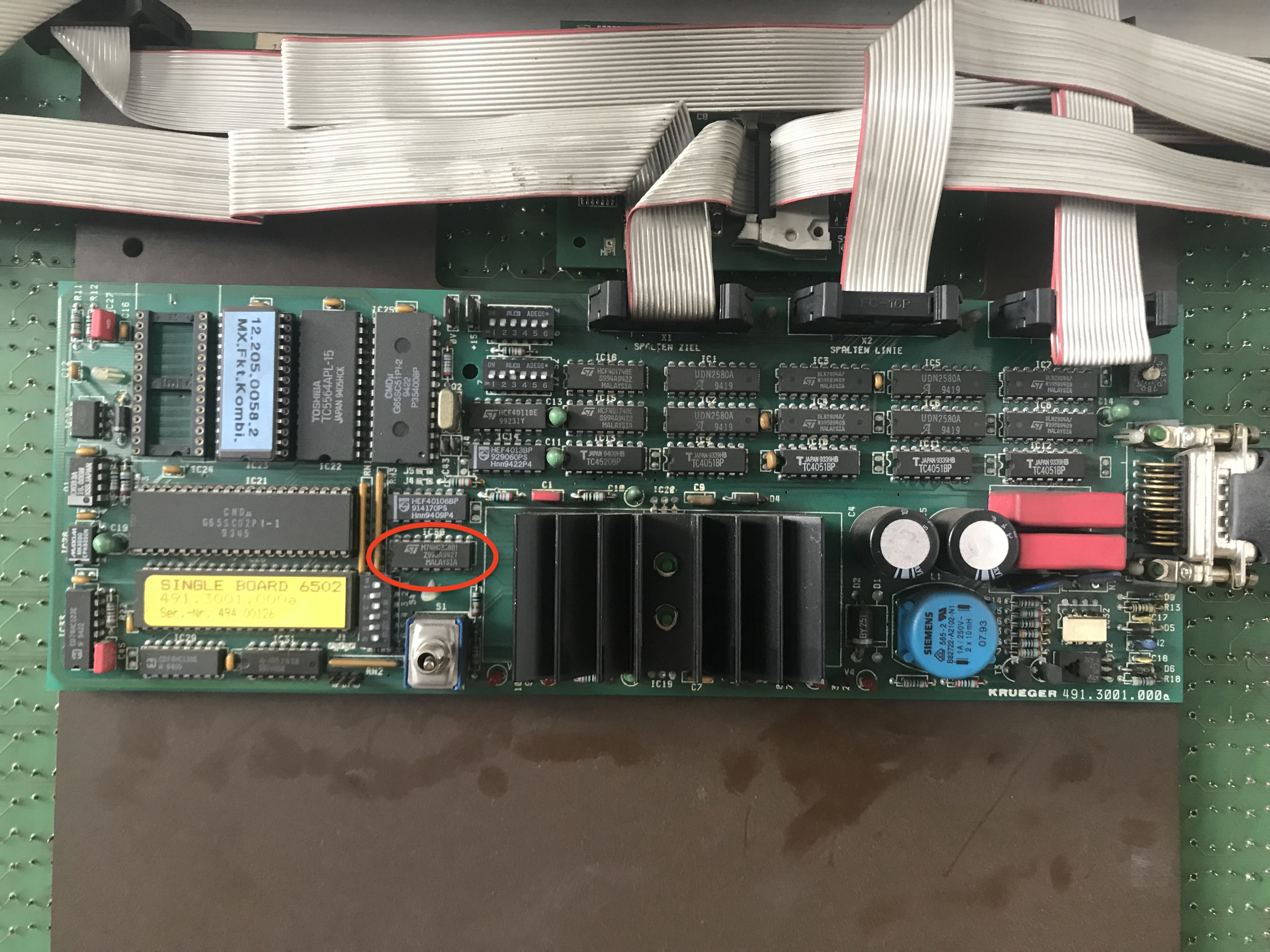

Leider ist beim rumprobieren evtl. ein IC durchgebrannt (74HC 368), den habe ich mal nachbestellt, aber vielleicht liegt es ja an etwas ganz anderem?
Vielen Dank und herzliche Grüße
Rob
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 05 May. 2022 10:57
|
Moin
ich würde an deiner Stelle mal alle normalen Datensätze probieren.
DS003a
DS003aLW
DS003aMAS
etc.
Wenn du WINIBIS nutzt:
probiere IBIS-Utility. Da kann man bei 003aMAS (worauf sie zu reagieren scheint) noch zwischen Mode1 Mode2 und Control auswählen. Ich vermute das das schon helfen kann, da ich ein ähnliches Problem hatte mal.
Mit freundlichen Grüßen
Julius
|
|
| |
Beitragsbewertung:
|
click
Siedler
7 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 05 May. 2022 18:58
|
Moin,
mit dem Ibis-Utility bin ich schon mal ein Stückchen weiter gekommen. Die anderen DS003a Protokolle funktionieren nicht, aber ich konnte Mit DS003aMAS im Control Modus Zahlen und Sonderzeichen als Zieltext darstellen. Buchstaben gehen leider nach wie vor nicht. Hat jemand eine Idee?
Danke und beste Grüße
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 06 May. 2022 17:23
|
Hallo
Auch da habe ich eine idee. Probiere mal die Anzeigen Adresse durch. Möglicherweise sendest du auf die Adresse für linienanzeigen oder sowas in der Art. Die Adressen sind unter dem textfeld die zahlen. von 1-15 müssten die sein. Einfach mal Schritt für Schritt durchgehen. Hintergrund ist, das auf Front, Seite und linienanzeige so einzelne Texte gesendet werden können, welche unterschiedlich sind. Die Adresse kann man an der Anzeige auch meist auf der Platine einstellen, und ist ein kleines rundes stellrad mit nem Pfeil drauf. Rundherum sind dann 1-9 und dann Buchstaben glaub ich.
Also einfach mal ausprobieren oder mit der Anzeige die Zahl vergleichen die eingestellt ist.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 06 May. 2022 20:52
|
JuliusGTV:
Hallo
Auch da habe ich eine idee. Probiere mal die Anzeigen Adresse durch. Möglicherweise sendest du auf die Adresse für linienanzeigen oder sowas in der Art. Die Adressen sind unter dem textfeld die zahlen. von 1-15 müssten die sein. Einfach mal Schritt für Schritt durchgehen. Hintergrund ist, das auf Front, Seite und linienanzeige so einzelne Texte gesendet werden können, welche unterschiedlich sind. Die Adresse kann man an der Anzeige auch meist auf der Platine einstellen, und ist ein kleines rundes stellrad mit nem Pfeil drauf. Rundherum sind dann 1-9 und dann Buchstaben glaub ich.
Also einfach mal ausprobieren oder mit der Anzeige die Zahl vergleichen die eingestellt ist.
Da hab ich meine Zweifel ob das klappt.
A: DS001 funktioniert problemlos. Also wird es im linken Feld angezeigt.
B: Ist auf dem Bild einen Drehkodierschalter vorhanden, was augenscheinlich auf 1 steht.
Auch ein IC sieht vermutlich beschädigt aus.
C: Scheint wohl irgendwas auf dem MAS 3a zu reagieren. Aber zeigt kein Zieltext an, als würde es Probleme geben mit der Auswertung. Sei es Telegramm oder Zeichensatz.
Ich will deine Vermutung auch nicht abstreiten.
Bei Gorba haben die abgesetzte Linie auch eine eigene Adresse und nicht wie bei Lawo mit der Zielanzeige via Flachband gebunden.
Aber auf dem Bild ist zu erkennen, dass ein Flachband für die Linie und einer für Ziel steckt (Spalten).
Also wird die Linie selbst nicht adressiert bei der Zielanzeige.
Sonst hätte die Linie ein eigenes AZR und galt dessen auch eine Andere Adresse. Dann wäre der Flachband für die Spalten der Linie nicht eingesteckt.
Für DS001 wird an alle Adressen geschickt, die den Datensatz auch auswerten können. Wenn nicht, dann wird auch nicht angezeigt.
Ist es nicht bei dem MAS Datensatz so, dass man den Fontindex im Utility auswählen kann?
Oder mal diesen FMA Datensatz ausprobiert?
Ich würde selbst auf dem bestellten IC warten und dann nochmal ausprobieren.
|
|
| |
Beitragsbewertung:
|
click
Siedler
7 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 07 May. 2022 16:27
|
Vielen Dank für die Hinweise schon mal.
Ich bin leider erst in 10 Tagen wieder bei der Anzeige und werde dann alles nochmal durchprobieren inkl. neuen IC auflöten.
Grüße
|
|
| |
Beitragsbewertung:
|
click
Siedler
7 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 26 May. 2022 20:53
|
So kaputter IC ist getauscht, aber wahrscheinlich war das gar nicht das Problem. Mit Großbuchstaben wird tatsächlich was angezeigt. Meine Vermutung ist, es fehlen die Zeichensätze für kleine Buchstaben. Gibt es eine Möglichkeit die drauf zu bekommen?
|
|
| |
Beitragsbewertung:
|
ttimpe
Gelehrter
108 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 28 Dec. 2022 23:06
|
Wenn es eine ganz normale Krüger Flipdotmatrix ist, nimm mal den Zieltext-EPROM raus. Dann funktioniert auch Freitext, zumindest bei meiner MX3.
|
|
| |
Beitragsbewertung:
|
Praimfaya
Siedler
20 Beiträge
|
RE: Krüger Anzeige kein Zieltext mit DS003a, 10 Jan. 2023 16:58
|
Ich habe einer Zweizeilige 16 Blockmatrix von AEG aus Berlin.
Ich bezweiffle, dass es an den Zeichensätzen für Keinbuchstaben liegt, bzw das es so für den Betrieb im orginalen Zustand vorgesehen war.
Da auch meine nur Großbuchstaben Schildern kann.
https://abload.de/img/20221108_105445qncgy.jpg
