? Richtiger Anschluss an Blaupunkt-Verstärker, 30 Apr. 2022 01:43
|
Hallo,
in unseren Fahrzeugen sind Blaupunkt-Verstärker verbaut, darüber werden auch die Mikrofone betrieben:
Ich würde gerne den Eingang nutzen, um ein beliebiges Gerät mit Klinkenstecker zu betreiben. Dafür sind - so verstehe ich das - die Kontakte auf dem C)-Stecker notwendig. Pin 5 + 6 (siehe folgendes Bild, braun und weiß) sind belegt, wobei ich nicht weiß, wohin die Kabel gehen und ob da wirklich noch was aktiv ist.
Ich habe jetzt versucht, über Pin 1, 2, 7, 8, 9 + 10 mein Kabel anzuschließen, allerdings bleibt das Ding leider stumm - während das Mikro weiterhin normal Dienst verrichtet. Das Drehen der Regler oder ein anderer Verstärker bringt keinen Erfolg.
Vielleicht kann mir jemand zur Hilfe springen, wie sich das ganze umsetzen lässt. Mein Kabel hat drei Ausgänge/Kontakte, wovon ich nur zwei benötige (das dritte ist wohl Mikrofon). Eine erste Idee war, dass vielleicht ein weiterer Anschluss belegt werden muss, damit der Verstärker erkennt, dass er den Kanal öffnen soll.
Danke!
|
|
| |
Beitragsbewertung:
|
SoKonE
Siedler
7 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 30 Apr. 2022 05:59
|
Hallo freakbus,
Klinkstecker haben 3 Kontakte, 2 sind mit plus belegt einmal für Links und einmal für Rechts der dritte ist die Masse (Ground) du benötigst alle 3 Kontakte wenn du Stereo haben möchtest. Du hast an deinen Stecker 2 isolierte kabel einer ist plus für links einer plus für rechts und das andere ist die Masse für links und rechts, die 2 isolierten Kabel schließt du an L in und R in an und das 3 den Mantel (Ground) schließt du an Ground an.
Pin 5 und 6 kannst du mit einem Multimeter durch messen ob die angeschlossen sind da müsstest du wenn angeschlossen 12 Volt drauf haben.
schick doch mal ein Bild von deinem Stecker bevor du meiner Anleitung folgst, ich verstehe nicht was du mit Mikrofon meinst als 3ten Kontakt.
Es gibt Klinkstecker mit 4 Kontakten wie es bei Headsets der Fall ist da ist der 4te Kontakt das Mikrofon.
vllt. Hilft dir das Datenblatt weiter
https://manualzz.com/doc/de/25351683/datenblatt-audio-verst%C3%A4rker-7607273001001_01.indd
Geändert von SoKonE am 30.Apr.2022 6:44
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 30 Apr. 2022 10:20
|
Ein Foto habe ich gerade nicht. Das Kabel liegt in der Firma und da komme ich jetzt spontan leider nicht dran. Es sind aber - wie du sagst - 3. Zwei "farbige" auf 1+2 (glaube weiß und gelb) sowie ein drittes schwarzes auf der 3. Ich bin davon ausgegangen, dass 3 die Mikrofon"leitung" darstellt. Da habe ich mich wohl getäuscht.
Bedeutet also, dass ich einfach nur den dritten Kontakt auf die 5 legen muss, weil dann über die Masse erst der Verstärker aktiv wird oder merkt, dass er was tun soll? Wobei die Anleitung ja sagt, dass der Verstärker über die Leitung C6 aktiviert wird. Bräuchte ich diese dann nicht eigentlich auch?
Zu den Kontakten auf meinem Foto bei 5+6: Ein Multimeter habe ich so leider leider nicht zur Hand, daher kann ich die Kontakte auch nicht prüfen.
|
|
| |
Beitragsbewertung:
|
SoKonE
Siedler
7 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 01 May. 2022 16:39
|
Ich kann dir das nicht so genau sagen ich müsste das mal selber ausprobieren wir haben auch noch ein paar von diesen Verstärkern auf der Firma liegen dann kann ich dir das Ergebnis gerne mitteilen, aber vielleicht findet sich ja noch jemand im Forum der sich damit auskennt!
|
|
| |
Beitragsbewertung:
|
Kay_
Siedler
45 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 30 May. 2022 21:23
|
Also konkret hab ich das in unseren Bussen wie folgt angschlossen:
Stecker A
7 Plus
8 Minus
5 Antennenausgang vom Radio bzw. Amp Out (ist meist das blaue Kabel am typischen Radio)
Wenn das Radio einen PreAmp Ausgang hat (oft auch als LineOut bezeichnet, kommen links und rechts an 1 und 2 und Masse an 5 des C Steckers), wenn das Radio nur Lautsprecherausgänge hat, muss der linke an 7 und 8 und rechts an 9 und 10.
Auf A5 (oder C6, ich habs immer über den Stecker A gemacht) muss zwingend eine 12V Spannung anliegen, sonst bleibt der Verstärker im Standby.
Wenn du wie ich vermute, sows wie einen MP3 Player oder ähnliches benutzen möchstest, musst du 1, 2 und 5 nutzen, und irgendwo 12V an den A5/C6, dann kannst du mit dem dritten Drehregler die Lautstärke für den Audio Eingang einstellen.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 01 Jun. 2022 17:18
|
Richtig, ich würde gerne etwas "einfaches" anschließen. Ich hatte ein an Smartphone gedacht - eine einfache HTML-Oberfläche für die Kollegen sollte reichen, um im Ersatzverkehr ein paar Ansagen abspielen zu können. Das wäre auch schon fertig. Eine Nutzung des Radios wäre dafür weniger gut, weil dort ja Dateien in der Regel pro Ordner (also am Stück) abgespielt werden, wenn man nicht extra stoppt. Oder man macht die Bedienung so komplitziert, dass sie nicht mehr einfach für den Fahrer zu bedienen ist.
Auf Stecker A liegen Verbindungen - allerdings habe ich mich mit dem noch nicht beschäftigt. Da es sich unter anderem um ein Fahrzeug mit Zelisko-Drucker handelt, musste ich erst mal zusehen, wie ich den Verstärker überhaupt wieder an die Leitung kriege. Das "Drecksding" hat ja ein Mikro integriert und der Verstärker wurde beim aufrüsten abgeklemmt. Kann sein, dass auf A5 der Mikrofon-Schalter für die Innendurchsage drauf liegt? Noch nicht ausprobiert.
Insgesamt klingt das aber nach einem Plan - vielen Dank für die Unterstützung. Mal schauen, wann ich da mal ne Umsetzung angehen kann.
Geändert von freaksbus am 1.Jun.2022 17:19
|
|
| |
Beitragsbewertung:
|
wutschkooo
Siedler
4 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 23 Aug. 2022 15:36
|
Hallo Zusammen,
ich habe den recht baugleichen Verstärker von Bosch bei mir verbaut.
Weiß einer die Pin-Belegung der Mikrofon 4-Pin DIN Anschlüsse?
Grüße!
|
|
| |
Beitragsbewertung:
|
HQI-TS
Bürger
88 Beiträge
|
RE: ? Richtiger Anschluss an Blaupunkt-Verstärker, 24 Aug. 2022 11:28
|

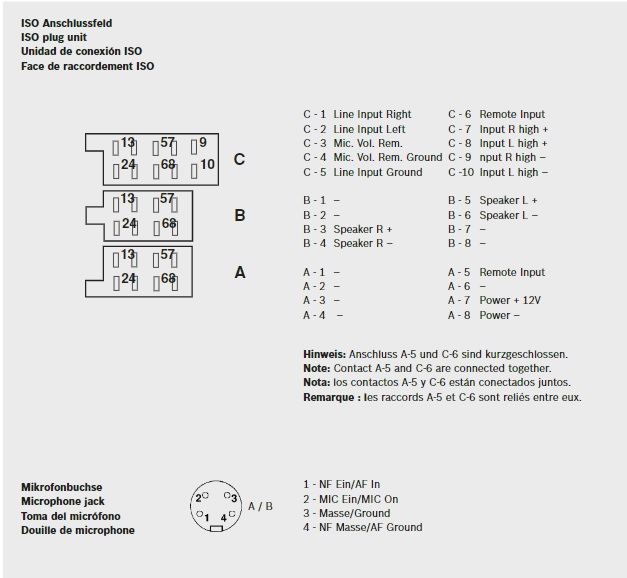

Hir ist die Pinbelegung der Anschlüsse.
Ich spiele Audio von anderen geräten über die Mikrofon B Buchse zu, dan braucht man keine 12V um den Line Eingang anzusteuern.
Pin 2 und 3 der Dinbuchse brücken um den Mikrofon eingang einzuschalten, auf Pin 1 das NF Signal geben und auf 4 den GND den Signalpegel je nach Wiedergabegerät mit Widersänden in etwa auf Mikrofonsignalspannung drosseln.
Geändert von HQI-TS am 24.Aug.2022 11:35
|
|
| |
