Initist_90
Siedler
23 Beiträge
|
Annax LCD Monitor erhält keine Daten, 29 Mar. 2022 20:25
|
https://ibb.co/9hD3jgp
Wie hier in Bilder habe ich den RS 232 9 Polig angeschlossen, weil der Bildschirm nur mit Netzwerk empfangen kann. Die Frage ist, was fehlt an dem Copilot. Dass der die Daten nicht empfängt. Bitte als PN antworten!
|
|
| |
Beitragsbewertung:
|
IVUfan
Siedler
7 Beiträge
|
RE: Annax LCD Monitor erhält keine Daten, 29 Mar. 2022 20:59
|
Interessant wo bekommt man solch ein MVG Monitor her?
Es kann sein das etwas in einer Konfiguration mit Ethernet nicht passt. Haben einen von INIT. Da haben wir es auch noch nicht herausgefunden.
LG
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Annax LCD Monitor erhält keine Daten, 26 Aug. 2022 10:37
|
Habe nun selbst einen solchen MVG Monitor hier bei mir stehen, und der Anschluss an die CoPilot Anlage ist eigentlich relativ einfach.
Die 9 polige SubD Schnittstelle des Monitor stellt Pin 1,2,3,6 bereit, das folgender Belegung entspricht:
1 - TX+
2 - TX -
3 - RX +
6 - RX -
Die Belegung des Ethernet 2 an der Backplane der CoPilot Anlage ist allerdings 1,2,3,4 und das heißt man muss zwischen Monitor und Anlage ein gekreuztes Kabel bzl. auch Crossoverkabel genannt verwenden. Daher folgende Belegung verwenden:
1 auf 3
2 auf 6
3 auf 1
4 auf 2

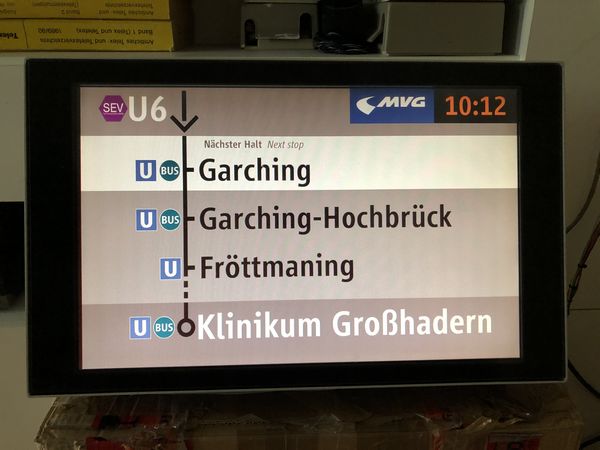

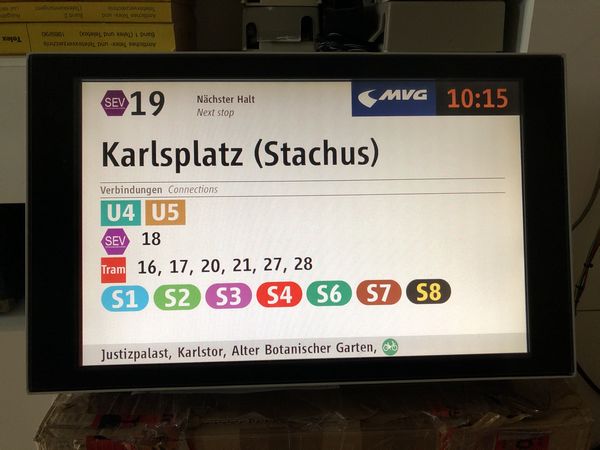

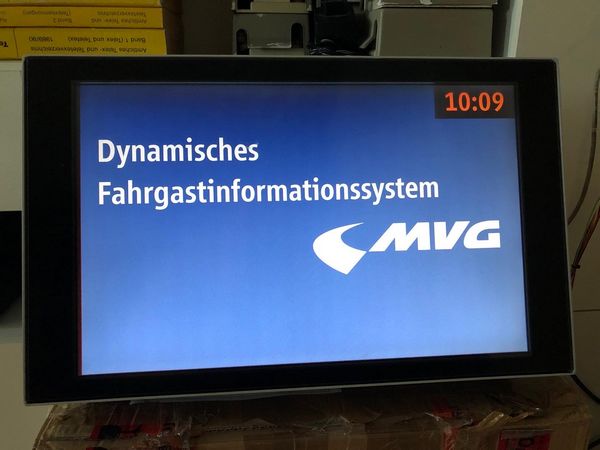

Sollte alles funktionieren, erhält man folgendes Ergebnis:
Sollten noch Fragen sein gerne fragen ;-)
Geändert von Tsutey am 26.Aug.2022 10:49
|
|
| |
