Gorba Flipdot Datensatz Gelöst/SOLVED, 07 Feb. 2022 18:55
|
|
Moin,
ich habe heute eine Gorba Flipdot geschenkt bekommen.
Gerätetyp: 07.91.03.01.468
Dotgröße: 10,16mm
SpaltenxZeilen: 112x16
Beleuchtung LED: 24VDC 43W
Steuerungsspannung: 24VDC
Steuerungsart: VöV 04.05.4
Prüfnummer: 63234
Ich habe leider keinen Zugang zum Dokument der VÖV Norm 04.05.4 bekommen, aber ich habe festgestellt, dass es sich dabei höchstwahrscheinlich um das Normale IBIS-Protokoll handelt und nicht etwa um alphabus etc.
Nun habe ich aber alle sinnvollen Datensätze durchprobiert und die Anzeige tut.. naja gar nichts. Außer dass sie kurz ganz leise summt wenn ich etwas sende. Also scheint sie etwas zu Empfangen (Leitung dahin = OK).
Hat jemand von euch ne Idee welchen Datensatz diese wohl annimmt?
Alternativ würde ich morgen trozdem mal versuchen ein Gorba CU 3 zu bekommen, um dieses nochmal zu testen.
Mit freundlichen Grüßen
Julius Kaatz
Geändert von JuliusGTV am 8.Feb.2022 14:38
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Gorba Flipdot Datensatz, 07 Feb. 2022 19:14
|
Kannst du die Anzeige öffnen und den Anzeigenrechner zeigen? Ich vermute das es eine Alphabus Anzeige ist. Und du jetzt somit den anzeigenrechner gegrillt hast.
MfG
Jaguar
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba Flipdot Datensatz, 07 Feb. 2022 19:17
|
[IMG]https://i.ibb.co/mNvc8fG/20220207-191625.jpg" alt="20220207-191625" border="0[/IMG]
Sorry ging gerade nicht besser
Edit: Da steht ALPHASLAV auf dem Chip.... und das würde erklären warum diese nicht noch extra mit an der 24V Spannungsversorgung hängt.. ich glaube es ist wirklich Alphabus  . Wieso kann das denn nicht genauer drauf stehen außer mit der Norm für IBIS? Und warum hat der scheiß den gleichen Stecker?
Auf die Antwort bin ich trozdem gespannt da ich mir ja auch nicht 100% sicher bin. Sollte ich das dann morgen mit einem CU3 trotzdem nochmal versuchen? Ob ich vllt glück hatte?
Geändert von JuliusGTV am 7.Feb.2022 19:40
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Gorba Flipdot Datensatz, 07 Feb. 2022 21:10
|
Ja das ist alphabus
du kannst es mit der CU3 mal testen. Ich weis nicht wie gut Gorba seine Anzeigenrechner vor Überspannung schütz.
ich bin Gespannt was dabei raus kommt.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba Flipdot Datensatz, 07 Feb. 2022 21:14
|
Alles klar, probiere ich. Ansonsten gibt es noch aus dem selben Bus eine Defekte (hoffe gleiche), ich könnte da den Rechner rausholen. Fahre gleich vormittags dahin.
Danke für die Antwort, ich melde mich dann nochmal
MfG Julius
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba Flipdot Datensatz, 07 Feb. 2022 21:46
|
Mit der CU3 sollte eigentlich klappen wenn Festtext Ziele drauf ist bzw. Freitext Programm.
Auf der Anzeige selbst werden keine Ziele gespeichert.
Dafür bräuchtest du halt ein Gerät wie der CU3 oder auch mit ein Lawo Sicma-Control kann dies funktionieren.
Smart-Master könnte auch funktionieren.
Auf jedenfall ein Gerät, wo die Betriebsdaten gespeichert sind und ein IBIS Eingang und Alpha-/Monobus Ausgang hat.
Beim Topform Geräte ist u.a. möglich, dass man entweder Lawo Dateien oder Gorba Dateien verwenden kannst je nach DIP-Einstellung.
Lawo und Gorba haben eigentlich die gleiche Spannung. Lediglich die Datenverarbeitung müssten anders sein.
Kleiner Tipp: Frage dann auch nach bei den CU3, was für ein Datensatz/Betriebsprogramm drauf ist.
DS003 = Festtext
DS003a; DS021 = Sind so die gängigen Datensätze für Freitext.
Und ein AZR auf Reserve schadet nie.
Auf Funktion überprüfen kann man immer noch.
Und zur Not lässt man sie reparieren oder wirft es ins Schrottcontainer.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Gorba Flipdot Datensatz, 08 Feb. 2022 14:37
|
Moin,
danke für die Antworten.
@luckysunyblue
Danke auch an dich, jedoch kenne ich mich mit den Datensätzen mittlerweile ganz gut aus. Das Topform beides kann habe ich jetzt auch gelernt, daher vielen dank denn ich habe ein Topform CU3. Das heißt das auch Lawo-projekte gehen werden. Juhu
Der CU3 kann übrings DS001, DS001a, DS003aMAS

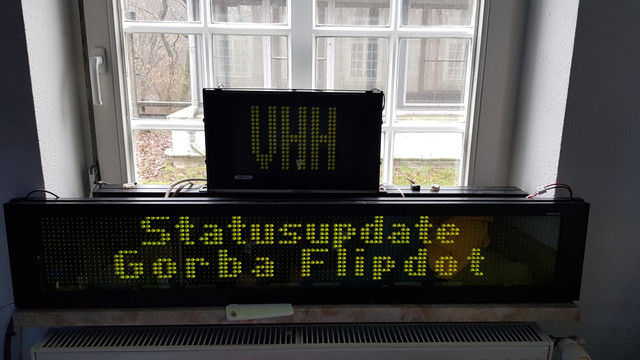

nun das UPDATE:
Ich hoffe das sagt alles. Habe zum Topform CU3 auch noch eine kleine Gorba Linienanzeige bekommen.
@jaguar1835
Glück gehabt. Gorba baut gutes Zeug. Das lief sofort einwandfrei mit dem CU3. Nichts durchgebrannt.
Vielen Dank für die Hilfe.
Geändert von JuliusGTV am 8.Feb.2022 14:41
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba Flipdot Datensatz Gelöst/SOLVED, 09 Feb. 2022 14:26
|
Super das es funktioniert.
Was anderes hätte ich auch nicht erwartet.
Je nachdem wie der CU3 eingestellt ist, kannst du entweder mit Tedplus oder Alphabus programmieren.
Aber das habe ich bereits geschrieben.
Sehr schön, dass auch eine LNR-Anzeige hinzugekommen ist.
Könnte man quasi zu ein abgesetzte Linienkasten umbauen. 🥴
Zur deiner Frage, warum die den gleichen Stecker haben, kann ich mit "Flexibilität" beantworten.
Wenn du z.B. die Anzeigen gegen neue mit IBIS-Bus tauschen willst, brauchst du nicht noch zusätzlich den Kabelstrang austauschen was bei RS422/485 von nöten wäre wegen anderen Steckverbindung.
Mal abgesehen davon, dass dann auch ein Steuergerät mit passender Signal Ausgang getauscht werden muss oder zumindest ein Konverter.
|
|
| |
