Lawo LVA aus Kiel, 08 Jan. 2022 22:16
|
Moin,
letztes Jahr habe ich diese LVA von Lawo aus Kiel erworben und würde diese gerne wieder funktionstüchtig machen. Leider habe ich keine Ahnung, wie das funktioniert. Bisher kann ich nur die Liniennummer über DS001 ansteuern. Der Rest soll wohl über DS010 und DS021A angesteuert werden. Bei mir tut sich jedoch nichts.
Um die Anzeige zu betreiben habe ich ein 24Volt Netztteil, ein RS232 zu USB- und einen RS232 zu IBIS Wagenbus Signal Adapter. Der Adapter sendet nur, empfängt aber nicht. Hierzu benötige ich anscheinend einen Adapter, welcher auch empfängt (der Verkäufer behauptet jedoch, das mein Adapter ausreicht, was ich nicht so ganz glaube).
Was lässt sich mit dem aktuellen Stand alles mit der Anzeige machen? Wie würde es dann, mit einem anderen Adapter weitergehen?
Ich freue mich auf eure Antworten
Gruß Tom
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo LVA aus Kiel, 08 Jan. 2022 22:30
|
Moin,
Ich kann dir leider nicht ganz sagen, welche Protokolle dieses Gerät jetzt nur wirklich kann, was ich dir aber sagen kann ist das dein Verkäufer recht hat. Du benötigst eigentlich keinen IBIS wandler der Empfängt. Ich habe alle möglichen Arten von Anzeigen immer nur an senden angeschlossen, da ich selber nichts besitze was Empfängt. Was du damit machen kannst? Mit den richtigen Protokollen alles. Ich zeige z.B. die aktuelle Uhrzeit und Datum, Liedtitel (automatisch aus pc ausgelesen) und countdowns an.
Was die Protokolle angeht... solange keiner sich findet der die Protokolle kennt wirst du wohl probieren müssen. Probiere doch aus Spaß mal DS003c und 009. Das sind die (zumindest mir bekannt) häufigsten Protokolle für die nächste Haltestelle. Und da schon DS001 für Linien Nummer geht probiere doch mal 003a für das fahrziel.
MfG
Julius
Geändert von JuliusGTV am 8.Jan.2022 22:33
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Lawo LVA aus Kiel, 08 Jan. 2022 23:01
|
Aus einem anderen Thema. Vielleicht betrifft das die LAWO-Teile ja auch:
Tsutey:
Eine LVA ist grundsätzlich komplizierter, weil die Datensätze die du reinschickst stimmen müssen. Noch dazu musst du den kompletten Wagenbus auflegen, also Sende und Empfangsbus, ebenso muss die Adresse exakt stimmen sonst funktioniert eine LVA bzl. Bildschirme auch nicht.
So eine LVA wertet in der Regel DS001 für die Linie, DS001a für das Sonderziel, DS010a je nach Steuertelegramm ob aL oder aX Telegramme für die Haltestellen, und dann gibt es noch das Fortschaltungstelegram... all diese Dinge müssen passen sonst kann eine LVA nicht funktionieren, und bei Bildschirmen ist es im Endeffekt genau das gleiche!
Tatrafan:
Du musst rechts neben dem Index bei "Weiterschalten" einen Haken setzen. Dann läuft er weiter. Wichtig noch: bei meiner LVA muss ich zusätzlich noch irgendwas über dem Datensatz DS009 senden (wirklich egal was), da bei meiner LVA zumindest sonst die aktuelle Haltestelle nicht angezeigt wird
https://487481.forumromanum.com/member/forum/entry_ubb.user_487481.1341209229.1137179788.1137179788.1.isa_linienverlaufsanzeige_svm001_betrieb_nehmen-ibis_world.html
|
|
| |
Beitragsbewertung:
|
Nahverkehr Hannover
Siedler
11 Beiträge
|
RE: Lawo LVA aus Kiel, 08 Jan. 2022 23:42
|
JuliusGTV:
Was die Protokolle angeht... solange keiner sich findet der die Protokolle kennt wirst du wohl probieren müssen. Probiere doch aus Spaß mal DS003c und 009. Das sind die (zumindest mir bekannt) häufigsten Protokolle für die nächste Haltestelle. Und da schon DS001 für Linien Nummer geht probiere doch mal 003a für das fahrziel.
Danke für die Antwort. Das ausprobieren hat leider nichts gebracht. Die LVA reagiert wie zuvor nur auf DS001
|
|
| |
Beitragsbewertung:
|
Nahverkehr Hannover
Siedler
11 Beiträge
|
RE: Lawo LVA aus Kiel, 08 Jan. 2022 23:50
|
Tsutey:
Eine LVA ist grundsätzlich komplizierter, weil die Datensätze die du reinschickst stimmen müssen. Noch dazu musst du den kompletten Wagenbus auflegen, also Sende und Empfangsbus, ebenso muss die Adresse exakt stimmen sonst funktioniert eine LVA bzl. Bildschirme auch nicht.
So eine LVA wertet in der Regel DS001 für die Linie, DS001a für das Sonderziel, DS010a je nach Steuertelegramm ob aL oder aX Telegramme für die Haltestellen, und dann gibt es noch das Fortschaltungstelegram... all diese Dinge müssen passen sonst kann eine LVA nicht funktionieren, und bei Bildschirmen ist es im Endeffekt genau das gleiche!
Danke für die Info. Dann wird also doch ein Wandler mit Empfangsbus benötigt....
Das würde auch erklären, warum die Anzeige auf nichts, bis auf DS001 reagiert.
Gruß Tom
|
|
| |
Beitragsbewertung:
|
+Timo-
Siedler
21 Beiträge
|
RE: Lawo LVA aus Kiel, 09 Jan. 2022 05:52
|
Wichtig ist auch, die richtige Adresse einzugeben, dürfte bei dir die 9 sein. Ich hatte bei meiner LVA anfangs die falsche Adresse angeben. Einfach im IBIS-Utility bei LVA unter ID die richtige Adresse eingeben und bei DS021a die Haltestelle eintragen und senden und den Index weiterschalten. Am Ende den Index 99 eintragen und senden. Mit DS009 dann unter der richtigen Adresse die Haltestellen abrufen.
So funktioniert es zumindest bei meiner LVA. Mein Wandler sendet auch nur und empfängt nichts.
Gruß Timo
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Lawo LVA aus Kiel, 09 Jan. 2022 11:44
|
Die LAWO LVA braucht zwingend einen Konverter bzl. Umwandler der senden und empfangen kann ;-) Das hatte ich dir ja auch schon bei Instagram geschrieben gehabt, da hattest du mich ja auch schonmal kontaktiert.
|
|
| |
Beitragsbewertung:
|
Nahverkehr Hannover
Siedler
11 Beiträge
|
RE: Lawo LVA aus Kiel, 09 Jan. 2022 11:56
|
Dann werde ich mal so einen Wandler suchen. Wo könnte man den denn noch herbekommen bzw. hat jemand von euch einen über? Weil bisher habe ich nur welche gesehen, die senden können. Den von früher gibt es ja anscheinend nicht mehr.
Gruß Tom
|
|
| |
Beitragsbewertung:
|
Nahverkehr Hannover
Siedler
11 Beiträge
|
RE: Lawo LVA aus Kiel, 28 Jan. 2022 14:48
|
Moin,
hier mal ein Update:

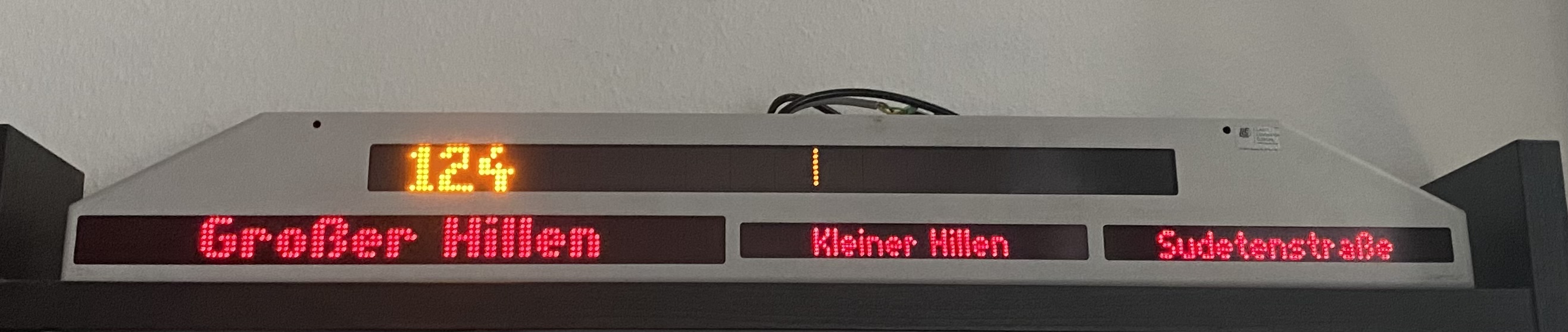

Dank meines neuen Wandlers (welcher auch empfängt) funktionieren nun auch die Haltestellen. Das einzige, was leider noch nicht funktioniert, ist das Ziel hinter der Linie. Woran könnte das liegen? Das Kabel mit der Beschriftung "Wagen Haelt Matrix" ist nicht angeschlossen, was denke ich mal nicht so schlimm ist, da es nur den Haltewunsch anzeigt. Typische Adressen haben für das Ziel leider auch nicht gepasst ( 03,03c,09).
Gruß Tom
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Lawo LVA aus Kiel, 28 Jan. 2022 16:31
|
Wie sendest du das Ziel denn?
|
|
| |
Beitragsbewertung:
|
Nahverkehr Hannover
Siedler
11 Beiträge
|
RE: Lawo LVA aus Kiel, 28 Jan. 2022 17:01
|
freaksbus:
Wie sendest du das Ziel denn?
Ich habe es über den normalen Zieltext und über den Haltestellentext probiert. Die DS009,DS003,DS003c und DS021 Datensätze funktionieren jedoch nicht.
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: Lawo LVA aus Kiel, 28 Jan. 2022 17:49
|
Es kommt drauf an welchen Datensatz die Anzeige als Ziel auswertet, probier einfach mal DS003a oder 3aMAS, oder probier einfach mal alles durch irgendein Datensatz wird sicherlich funktionieren....
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Lawo LVA aus Kiel, 28 Jan. 2022 21:09
|
Nur mal ne theoretische Frage. Für die Monitore gibt es ja die Funktion "letzteHaltestelle", wo die zuletzt gesendete Haltestelle als Ziel eingeblendet wird. Würde seine Anzeige so programmiert sein, müsste man dann kein Ziel mitsenden?
|
|
| |
Beitragsbewertung:
|
tim1234
Siedler
1 Beiträge
|
RE: Lawo LVA aus Kiel, 24 Sep. 2024 21:08
|
Servus zusammen,
mittlerweile ist einige Zeit vergangen und exakt diese Anzeige um die es in diesem Thread geht liegt mittlerweile zusammen mit dem IBIS Wandler, der sendet und empfängt, auf meinem Schreibtisch. Leider bin ich trotzdem nur in der Lage per DS001 die Linien-Nummer zu ändern, selbst mit den hier beschriebenen Tipps habe ich die Haltestellen-Anzeige nicht zum Laufen gebracht.
Was ich bisher versucht habe:
Direkt nach dem Einschalten habe ich per DS021a die gewünschten Haltestellen mit deren Index nach und nach übertragen und am Ende mit ausschließlich Index 99 quittiert. Die Adresse der Anzeige ist wie vermutet tatsächlich die 9, zumindest ist diese im Inneren der Anzeige auf einem Codierschalter ausgewählt und wie im DS021a definiert, scheint die Anzeige die ankommenden Haltestellen zu quittieren, da auf dem Wandler die Empfangs-LEDs blinken (ändere ich die Adresse auf eine beliebige andere Zahl passiert das nicht). Anschließend habe ich versucht per DS009 oder DS003 die Haltestellen mit entsprechendem Index abzurufen, aber leider passiert nichts.
Diese Schritte habe ich sowohl mit dem "neuen" WinIBIS, als auch mit dem "alten" IBIS-Utility ausprobiert, konnte aber in beiden Fällen keine Haltestellenanzeige erreichen.
Weitere Suchen im Internet über Lösungsmöglichkeiten haben bisher keinen Erfolg gebracht, deswegen nun die Frage: Kann mir jemand helfen und kann mir noch einen Tipp geben? Muss die Anzeige vor dem Übertragen der Haltestellen in eine Art "Programmiermodus" gebracht werden? Vergesse ich etwas, bzw. gibt es die Möglichkeit zu sehen welche Nachrichten die Anzeige aussendet um zu kontrollieren was genau sie auf meine DS021a Datensätze antwortet?
Jede Hilfe ist sehr willkommen.
Danke und Gruß
Tim
|
|
| |
