Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 01 Jan. 2022 12:00
|
Hallo alle zusammen, wir haben einen Solaris DSW21 von den Stadtwerken in Dortmund gekauft ich bekomme leider die
kleine hintere Anzeige und die linke Anzeige nicht zum laufen. Die Verkabelung ist in Ordnung Spannung liegt an. Als Eingabegerät habe ich ein Brose ZB 100 verbaut. Die Ziele vorne und seitlich werden korrekt dargestellt. Meine Vermutung ist das es am Betriebsprogramm der Anlagen liegt. Verbaut ist vorne eine Anzeige mit waagerechten Kartenleser. Die Adressen der Anlagen passen auch. Habt Ihr einen Tipp für mich wo ran es liegen könnte?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 01 Jan. 2022 12:29
|
Hi,
Erstmal die Frage:
Mono-System oder IBIS?
Ich meine, die KöR Fahrzeugen haben Monobus.
Und halt Freitext Programm gehabt.
Ich gehe mal aus, dass der ZB100 nur DS001 (Linie) und DS003 (Ziel) zu ein Master-Gerät sendet?

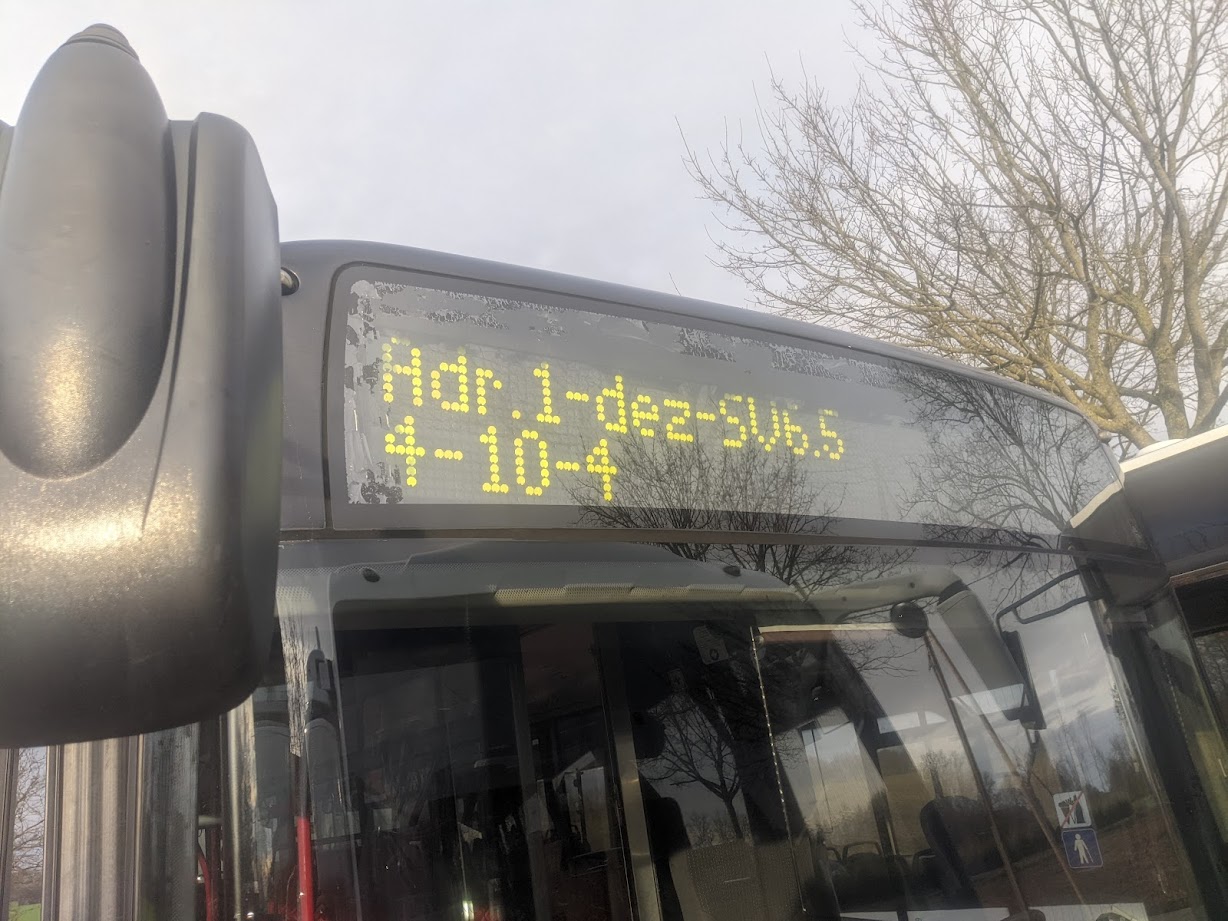

Durch den Bootmeldung geht hervor, dass ein Programm für dezentrale Ziele (Tedplus Ziele) geladen wurde.
Was für Steuergerät ist intern verbaut, wenn es ein Mono-System ist?
Entweder müsste in der Anzeige (Meistens Front) ein Monomaster oder separat ein Smart-Master (War bei die Vestische so) verbaut sein, der den IBIS-Signal auf Mono umwandelt.
Hast du mal die Adressierung überprüft und dies entsprechend im Tedplus konfiguriert?
Kann durchaus möglich sein, dass dies nicht übereinstimmen.
Das vergnügen hatte ich letztens auch gehabt mit der Mobitec Matrix mit Dortmunder Zielen.
Dass die Adressen anders waren als angegeben beim Vorgänger.
Dann kommt es auf die Konfig in der .cfg an.
Wenn im cfg bei LinienVerhalten als "Eingebunden" steht, so kann es keine Linie anzeigen mit DS001.Lediglich die mit im Ziel eingebundene.
Wenn, dann müsste es auf "Codiert" oder "NichtEingebunden" stehen.
Geändert von luckysunyblue am 1.Jan.2022 12:48
|
|
| |
Beitragsbewertung:
|
Bovafan
Siedler
5 Beiträge
|
RE: Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 03 Jan. 2022 12:08
|
Hallo luckysunyblue, vielen Dank für deine Info! Ich bin leider Anfänger und mit der Materie nicht so vertraut!
Ganz blöde Frage woran erkenne ich ob Mono System oder IBIS? Die Anlage wir über die IBIS Verkabelung angesteuert ist es dann automatisch eine IBIS Anlage?
Ich programmiere die Anlage mit dem Programm von LAWO TEDplus. Bei der Adressierung ist alles in Ordnung vorne 1 links 2 hinten 3 und recht 4.
Was mir aufgefallen ist das beim hochfahren der Anlage die kleinen Anzeigen nicht den Gelbtest machen.
Ich habe versuchsweise die linke Anzeige abgeklemmt und in der hinteren Anzeige 3 den kleinen Drehschalter auf 2 gestellt. Danach ging die Anzeige.
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 03 Jan. 2022 12:37
|
Spicht einiges dafür, dass du bei den entsprechenden Anzeigen in der Custom-Datei fehlende Angaben / Tabellen hast.
Theoretisch müsste so etwas ähnliches bei dir in Adresse1 und 2 eingefügt sein, bei 3+4 entsprechend fehlen:
; +----------------------------+
;*Ý (16x126) Ý
; +----------------------------+
ColumnTable = 031,030,029,028,027,026,025+ ; 0 - 6
023,022,021,020,019,018,017+ ; 7 - 13
015,014,013,012,011,010,009+ ; 14 - 20
007,006,005,004,003,002,001+ ; 21 - 27
063,062,061,060,059,058,057+ ; 28 - 34
055,054,053,052,051,050,049+ ; 35 - 41
047,046,045,044,043,042,041+ ; 42 - 48
039,038,037,036,035,034,033+ ; 49 - 55
095,094,093,092,091,090,089+ ; 56 - 62
087,086,085,084,083,082,081+ ; 63 - 69
079,078,077,076,075,074,073+ ; 70 - 76
071,070,069,068,067,066,065+ ; 77 - 83
127,126,125,124,123,122,121+ ; 84 - 90
119,118,117,116,115,114,113+ ; 91 - 97
111,110,109,108,107,106,105+ ; 98 - 104
103,102,101,100,099,098,097+ ;105 - 111
239,238,237,236,235,234,233+ ;112 - 118
231,230,229,228,227,226,225 ;119 - 125
;1=altes Treibersystem, 2=neues System
ColumnTypeTab = 01,01,01,01,01,01,01+ ; 0 - 6
01,01,01,01,01,01,01+ ; 7 - 13
01,01,01,01,01,01,01+ ; 14 - 20
01,01,01,01,01,01,01+ ; 21 - 27
01,01,01,01,01,01,01+ ; 28 - 34
01,01,01,01,01,01,01+ ; 35 - 41
01,01,01,01,01,01,01+ ; 42 - 48
01,01,01,01,01,01,01+ ; 49 - 55
01,01,01,01,01,01,01+ ; 56 - 62
01,01,01,01,01,01,01+ ; 63 - 69
01,01,01,01,01,01,01+ ; 70 - 76
01,01,01,01,01,01,01+ ; 77 - 83
01,01,01,01,01,01,01+ ; 84 - 90
01,01,01,01,01,01,01+ ; 91 - 97
01,01,01,01,01,01,01+ ; 98 - 104
01,01,01,01,01,01,01+ ;105 - 111
01,01,01,01,01,01,01+ ;112 - 118
01,01,01,01,01,01,01 ;119 - 125
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 03 Jan. 2022 12:47
|
Bovafan:
Hallo luckysunyblue, vielen Dank für deine Info! Ich bin leider Anfänger und mit der Materie nicht so vertraut!
Ganz blöde Frage woran erkenne ich ob Mono System oder IBIS? Die Anlage wir über die IBIS Verkabelung angesteuert ist es dann automatisch eine IBIS Anlage?
Ich programmiere die Anlage mit dem Programm von LAWO TEDplus. Bei der Adressierung ist alles in Ordnung vorne 1 links 2 hinten 3 und recht 4.
Was mir aufgefallen ist das beim hochfahren der Anlage die kleinen Anzeigen nicht den Gelbtest machen.
Ich habe versuchsweise die linke Anzeige abgeklemmt und in der hinteren Anzeige 3 den kleinen Drehschalter auf 2 gestellt. Danach ging die Anzeige.
Hallo Bovafan,
Ob es eine Mono oder IBIS System ist, findest du ganz einfach auf der Rückseite der Anzeigen.
Da steht es auf ein Aufkleber ganz groß, für was die Anzeige ausgelegt ist.
Ob es automatisch eine IBIS-Anlage ist, kann man so noch nicht indirekt sagen.
Auch eine IBIS-Anzeige kann ein PCMCIA-Slot haben.
Wenn der ZB100 an der Frontanzeige angeschlossen wird, so gehe mal aus, dass es ein Monomaster hat.
Die Adressierung würde ich auf dem Aufkleber nicht immer vertrauen.
Beim ersten Versuch kann man die Daten vom Aufkleber nehmen, vor allem wenn es aus dem 1. Besitz ist. In diesem Fall der Bus von DSW.
Sollte aber nichts anzeigen, würde ich nach Brücken suchen oder auf den Drehcodierschalter schauen, wenn ich weiß, dass die Verbindungen in Ordnung sind.
Wie sieht denn deine .cfg aus?
Habe mal eine angepasste cfg erstellt für dich.
Soweit deine Angaben Korrekt sind, ist die Front 1, Rechts 4, Heck 3 und Links 2.
Was du allerdings ändern musst, ist der FontPfad und halt die Fontangaben.
Eventuell auch LinieVerhalten. Steht jetzt in der cfg auf Eingebunden.
custom_kör.cfg
freaksbus:
Spricht einiges dafür, dass du bei den entsprechenden Anzeigen in der Custom-Datei fehlende Angaben / Tabellen hast.
Theoretisch müsste so etwas ähnliches bei dir in Adresse1 und 2 eingefügt sein, bei 3+4 entsprechend fehlen:
Sagen wir mal 1 und 4 sind vorhanden (Weil Front und Rechts angegeben) ;)
Aber im Grunde ist dies eindeutig, das es an der Fehlerhafte Tabelle liegt.
Geändert von luckysunyblue am 4.Jan.2022 12:39
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Fahrzielanzeigen LAWO DSW21 hinten und links Seite , 03 Jan. 2022 13:31
|
Wenn die beiden "kleinen" Anzeigen nicht funktionieren, wie er sagt, dürften es 3 + 4 mit dem Fehler sein. ;)
|
|
| |
