Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 22 Oct. 2021 17:55
|
Hallo zusammen,
ich habe eine Frage zur korrekten Programmierung bzw. Einrichtung eines Gorba CU5 Steuergerätes, mit welchem eine 126x16 Flipdot-Anzeige über IBISutility angesteuert werden soll. Konkret möchte ich beliebige einzeilige Texte über den PC mittels IBISutility o.ä. senden (USB zu seriell bzw. Seriell-IBIS-Wandler ist vorhanden). Leider funktioniert das bisher noch nicht, auf der Anzeige tut sich nichts.
Was bereits funktioniert:
- Mittels USB Stick Fonts und Texte (Z-Telegramm) auf das CU5 bringen und mittels manueller Eingabe am CU5 anzeigen lassen (Einrichtung über Alpha-NT)
- ein kleiner Erfolg ist, dass eine Liniennummer, die ich mit IBISutility sende (z.B. 142 über DS001)
am CU5-Display angezeigt wird (der Wandler scheint also zu funktionieren)
Ich habe bereits relevante Beiträge hier gelesen und etwaige Parametrierungen ausprobiert, bisher ohne Erfolg. Daher bin ich für jeden Tipp bzw. besser eine idiotensichere Anleitung dankbar, was ich eventuell im CU5 (Parameter, kleiner Hardwareswitch) bzw. in Alpha-NT (Fonts, Telegramme, bestimmte Anzeigen) oder auch WinIBIS oder IBISutility einstellen muss, damit die Anzeige einzeilige Texte darstellt. Ich habe leider auch keine Anleitung zum CU5.
Falls weitere Informationen nötig sind, bitte ich um einen Hinweis.
Vielen Dank und viele Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 22 Oct. 2021 18:06
|
Hast auch das DS001a/21 Telegramm in der Anzeigenkonfiguration ausgewählt?
Im AlphaNT muss auch eine Klartext Angabe unter Fahrplan1 gemacht werden ab Z:100/101
Handbuch kannst du gerne für den CU5 und ggf. Klartext Erstellung von mir bekommen (Email steht im Profil).
Habe mal ein Testdatei erstellt. Damit sollte eigentlich zumindest die Linie dargestellt werden.
Datei nicht mehr vorhanden / File not avaible
Außerdem von 0-7 sind DS001a definiert. Von 2 bis 4 sollten auch Linientext angezeigt werden.
Für die Klartext Angaben fürs Ziel fehlt mir selbst die Dokumentation Datenerstellung_NT_MCF_V1_5.
Geändert von luckysunyblue am 8.Dec.2024 12:14
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Oct. 2021 10:33
|
In der Anzeigekonfiguration in NT stehen mir "001A","DS21", "L" und "Z" zur Auswahl. Ein kombiniertes "DS001a/DS21" steht bei mir nicht zur Verfügung, vllt. ist das bereits ein Hindernis? Ich hatte bisher einfach alle ausgewählt.
Die Klartextangabe im FP1 unter Z100 hatte ich hier schon einmal gelesen und auch versucht, allerdings auch ohne Ergebnis.
Vielen Dank für die Testdatei. Damit wird leider ebenfalls nichts auf der Anzeige angezeigt, wie bisher wird nur die Nummer auf dem CU5-Display nach der Vorgabe in Utility geändert.
Das CU5 sollte sich ja eigentlich im richtigen Modus befinden, es zeigt "a LXXX" Z000" an? (XXX je nach Auswahl in Utility).
Muss der Wandler auch empfangen können, mein Wandler kann leider nur senden?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Oct. 2021 14:36
|
IBISMaster:
In der Anzeigekonfiguration in NT stehen mir "001A","DS21", "L" und "Z" zur Auswahl. Ein kombiniertes "DS001a/DS21" steht bei mir nicht zur Verfügung, vllt. ist das bereits ein Hindernis? Ich hatte bisher einfach alle ausgewählt.
Okay, bei mir steht DS003a/DS21.
Habe allerdings den Demo Version (Mindestens ohne Font-Editor) (Version: 2.26.9 / 20140113).
001A ist alt für die Sonderzeichen für LNR. Ist ja das, was man braucht für den freien Zieltext eingabe.
Die Klartextangabe im FP1 unter Z100 hatte ich hier schon einmal gelesen und auch versucht, allerdings auch ohne Ergebnis.
Gut, unter Z100 wird auch soweit mir bekannt ist die Klartextangabe für die Linie vorgenommen.
Kann gut möglich sein, dass unter Z101 und Z102 auch konfiguriert werden muss. Aber dazu steht näheres in den erwähnten Dokumentation. Aber eigentlich sollte es funktionieren.
Vielen Dank für die Testdatei. Damit wird leider ebenfalls nichts auf der Anzeige angezeigt, wie bisher wird nur die Nummer auf dem CU5-Display nach der Vorgabe in Utility geändert.
Wird eigentlich das gleiche Schrift angezeigt wie unter Fp1 Z100 eingestellt?
Das CU5 sollte sich ja eigentlich im richtigen Modus befinden, es zeigt "a LXXX" Z000" an? (XXX je nach Auswahl in Utility).
Muss der Wandler auch empfangen können, mein Wandler kann leider nur senden?
Wenn ein a steht, dann ist er im IBIS Betrieb, Also sollte schon anzeigen können wenn die Anzeige quasi eine "Freitext" Anzeige ist.
DS001 (Linie) ist Standard und sollte eigentlich funktionieren.
Das ist schwer zu beantworten, ob der Wandler auch empfangen muss. I.d.R. fürs Textanzeigen nicht. Will aber auch nicht verneinen.
Ich weiß auch nicht, ob dies auch eine Auswirkung hat, weil ich eine Demo-Version von Alpha-NT habe.
Wie hast du die Anlage verbunden?
Welche Anschlüsse befindet sich an der Anzeige?
Reagiert die Anzeige? (Bootmeldung, Fehlermeldung...)
Kannst ja ggf. Bilder posten.
Ansonsten bin ich mit Latein am Ende.
Gorba ist jetzt nicht unbedingt mein Fachgebiet wenn es um Praxis Erfahrung geht.
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Oct. 2021 15:27
|
Wird eigentlich das gleiche Schrift angezeigt wie unter Fp1 Z100 eingestellt?
Kann ich nicht einschätzen, die Nummer ändert sich ja nur auf dem kleinen Display des CU5 Steuergerätes. Auf der Anzeige erscheint keine Nummer.
Wie hast du die Anlage verbunden?
Welche Anschlüsse befindet sich an der Anzeige?
Reagiert die Anzeige? (Bootmeldung, Fehlermeldung...)
Kannst ja ggf. Bilder posten.
Die Anzeige ist wie in der Anleitung des CU5 im Blockschaltbild verbunden, also Alpha-Bus zwischen Anzeige und CU5, und IBIS zwischen CU5 und PC. Zum wandeln des IBIS Signals halt noch der Wandler (nur senden) zu Seriell. Sollte so korrekt sein.
Meine Vermutung, warum DS021 nicht funktioniert, ist, dass es im Parametermenü des CU5 nicht aktiviert ist und daher vermutlich das CU5 nicht "darauf hört". Leider kann ich es nicht aktivieren, da mir das Parameter-Menü-Passwort des CU5 nicht bekannt ist.
Erfreulicherweise habe ich ein Workaround für mein Vorhaben gefunden. Ich habe in Alpha-NT die Telegramme "Z" und "L" ausgewählt und entsprechende Bilder erstellt (wie vorher im zur manuellen Auswahl am CU5 auch). Was nun allerdings funktioniert ist, die gespeicherten L- und Z-Telegramme über IBISutility oder auch WinIBIS aufzurufen über Liniennummer DS001 und Zielnummer DS003. Das war mir vorher nicht bewusst, dass das darüber so funktioniert.
Ist zwar nicht so flexibel wie die Direkteingabe über DS021, aber vielleicht finde ich noch einen Weg ins Parametermenü. Auf jeden Fall habe ich jetzt erstmal in etwa erreicht, was ich wollte.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Oct. 2021 15:29
|
Hast du das Passwort aus dem Handbuch probiert?
Ungerade Zahlen (1,3,5,7,9) werden als Stern (*),
Gerade Zahlen (2,4,6,8) werden als Null (0) & bei der zahl Null, wird keine Eingabe benutzt und wird ein Strich (-) dargestellt.
0: -
1: *
2: 0
3: *
4: 0
5: *
6: 0
7: *
8: 0
9: *
Auslieferungspasswort ist 1098
1 = 1x drücken blaue T+ Taste (*)
0 = Keine Eingabe (-)
9 = 1x drücken der Z- Taste (2. Taste von unten rechts)(*)
8 = 2x drücken der E- Taste(0)
Sollte am Ende wie folgt aussehen
*-*0
Dann kann es vorerst nur an der Paramentrierung liegen.
Kannst ja unter Parameter 25 (Aktive DS).
Dann kann es durchaus möglich sein, dass Linie und Ziel mittels DS003 angezeigt werden.
Geändert von luckysunyblue am 23.Oct.2021 17:27
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 25 Oct. 2021 10:29
|
Hast du das Passwort aus dem Handbuch probiert?
Ja, das Default-PW und auch andere gängige Kombinationen funktioniert leider nicht. Daher komme ich auch nicht an die Parameter. Gibt es eine Möglichkeit, dass Passwort zurückzusetzen? Ich hatte es mit dem Reset (Punkt 10 in der Anleitung) versucht, aber das hat irgendwie nicht geklappt, obwohl ich das COMMAND.txt wie beschrieben aufgesetzt habe.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 25 Oct. 2021 10:47
|
Soweit ich weiß, kann das Passwort nur durch Gorba zurückgesetzt werden.
Beliebt sind ja die Kombi
0000
1234
0123
9999
In ein anderen Beitrag folgendes erwähnt (Auf Deutsch übersetzt)
Thijs van de Bles:
Wenn das Passwort 1098 geändert wird, können Sie es ableiten, indem Sie die Parameter mit dem Download-Befehl auf einen USB-Stick herunterladen.
Es ist auch möglich, einen eigenen Datensatz von einem USB-Stick auf das CU5-Gerät hochzuladen, einschließlich eines neuen Passworts.
Jetzt müsste man Wissen, wie die Parameterfiler.csv im CU5 heißt um diese auf den Stick zu bekommen.
Dann müsste man auch in Erfahrung bringen, wie man quasi ein neues Passwort einbindet.
Geändert von luckysunyblue am 25.Oct.2021 10:59
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 18:48
|
Hallo zusammen,
peinlich lange ist es her, dass ich mich hier das letzte Mal gemeldet habe. Nach einiger Inaktivität habe ich mein Projekt wieder aufgenommen. Mittlerweile habe ich auch einige offene Punkte meiner initialen Frage gelöst:
- Parametermenü des CU5 mit Passwort "1098" bzw. "*-*0" erreicht (hat doch funktioniert, bei mir klemmte aber ein Button am CU5)
- DS021 aktiviert im Parametermenü
- Mittels AlphaNT den FP0 Textblock unter Telegrammpos. 100 im Fahrplan 1 erstellt
- Freitext mit IBISUtility angesteuert und auf der Anzeige anzeigen lassen mittels GSP und / oder DS021 Telegramm
- Von einem Raspberry Pi ausgehend (anstatt IBISUtility) die Anzeige von Freitext ausgelöst (pyFIS Library von Mezgrman)
Mein aktuelles und letztes Problem ist nun, das ich es nicht hinbekomme, einzeiligen Text anzuzeigen.
Meine Anzeige hat die Auflösung 126x16. Dies habe ich in AlphaNT korrekt parametriert. Und wenn ich einen Font mit der Höhe von 7 Pixeln mit in die Konfiguration aufnehme, funktioniert die zweizeilige Ansteuerung bereits korrekt und fehlerfrei. Es wird der Text mit 7-Pixel-Fonthöhe angezeigt. Das heißt ich kann beliebig in der ersten oder zweiten Zeile Text der Höhe 7 Pixel erzeugen.
Ich schaffe es allerdings nicht, einzeiligen größeren Text, z.B. der Höhe 11,13 oder 16 Pixel vollständig anzeigen zu lassen. Text wird zwar auch angezeigt, auch in der richtigen Font(größe), jedoch ist er stets vertikal um 8 Pixel nach unten versetzt und damit abgeschnitten. Man kann quasi nur den oberen Bereich des Freitextes in der unteren Hälfte der Anzeige erkennen. Die obere Hälfte (Zeilen 1-8) der Anzeige bleiben stets leer, wenn nur Fontgrößen größer 7 Pixel verwendet werden, wobei ich kein 8-Pixel-Font habe.
Gibt es eine Möglichkeit / Einstellung in AlphaNT, wie man Text vertikal nach oben verschieben kann oder einen plausiblen Grund warum er nach unten verschoben erscheint? Ich habe den Y-Offset für den FP0-Textblock auf "null" gesetzt, und negative Werte (zum nach oben verschieben) sind nicht möglich. Oder kann es am Font liegen? Ich habe aber eigentlich schon alle verfügbaren anderen Font-Größen probiert. Ist irgendwo eine Zeilenhöhe definiert?
Es funktioniert keine der Fonts über der 7-Pixel-Großen. Sobald ich diese in der Konfiguration der Anzeige belasse wird sie automatisch genutzt und der kleine 7-Pixel-Text wird korrekt gedruckt.
Sobald ich sie lösche bzw. den FP0 mit einer größeren Font (z.B. 11, 13, 16 Pixel Höhe) definiere, erscheint nur noch die zweite definierte Zeile meiner Telegramme, und das wie oben beschrieben abgeschnitten. Die erste Zeile wird komplett ignoriert. Ich habe mir auch schon die Telegramme etwas genauer angeschaut, um z.B. den Text zentriert erscheinen zulassen, auch das funktioniert mit GSP. Nur, dass ab Fontgröße über 7 Pixel meine erste Zeile verschwindet und die zweite Zeile in 9. Zeile der Anzeige beginnt und damit ihr unterer Teil abgeschnitten ist, ist das letzte verbleibende Problem. Ich hoffe man kann sich die Ausführung vorstellen, ansonsten kann ich ein Bild nachreichen, von Anzeige, Alpha-NT-Konfig. etc.
Leider bin ich etwas am Ende mit meinem Latein, würde das Projekt aber gern noch abschließen und auch dokumentieren. Eventuell hat nochmal jemand einen Tipp?
Danke und viele Grüße
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 19:03
|
Also eine Möglichkeit das Text in der Höhe zu zentrieren wüsste ich nicht.
Wie sieht denn deine bisherige Anzeigeeinstellung sowie Fahrzeugeinstelluung aus?
Im AlphaNT müssen die Fonts in gewisser Reihenfolge aufgeführt sein.
Erste Reihe das größte, breiteste und die letzte das kleinste, schmalste Font.
Hast Du das Problem auch bei DS021, DS021t?
Ich habe den Y-Offset für den FP0-Textblock auf "null" gesetzt,
Den FP0 Eintrag mit die dazugehörigen 1, 12, 123 Einträgen dient lediglich für die Zuweisung der Font für die Linie.
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 19:43
|

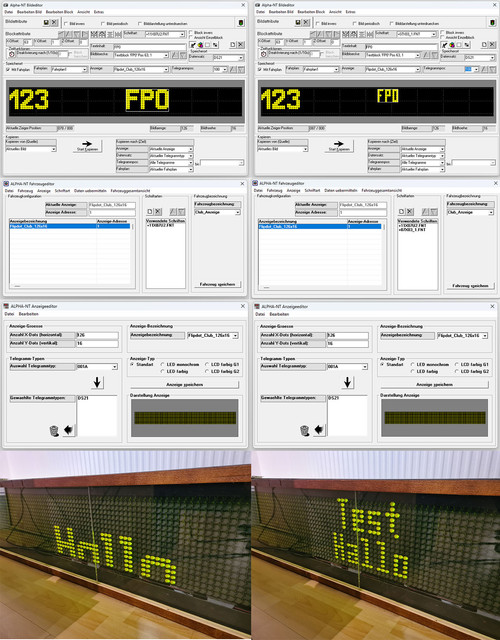

Hab mal probiert meine AlphaNT-Konfig abzubilden:
Die Texte wurden mit GSP und der pyFIS-Bibliothek erzeugt, da ich damit zwei separate Strings für die Zeile 1 bzw. 2 angeben kann. Wenn nötig kann ich aber auch noch einmal IBISUtility an die Anzeige hängen.
Mit DS021 und mit 11-Pixel-Font erscheint kein Text, vermutlich weil er nur einzeilig und daher in der oberen Hälfte anzeigen möchte, was ja das Problem ist.
Mit DS021 und mit 7-Pixel-Font erscheint der gewünschte Text in der oberen Hälfte, da dieser offenbar in die 8 Zeilen passt.
Mit DS021t und mit 11-Pixel-Font und einem Zeilenumbruch "Test *backslash*n Hallo" erscheint wie oben beim GSP nur in der unteren Hälfte das abgeschnittene Hallo, das Test wird ignoriert.
Geändert von IBISMaster am 14.Nov.2023 20:02
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 19:59
|
Bei imgBB wird nach den Hochladen einen BBcode Einbettungscode angezeigt. Diesen einfach im Beitrag einfügen.
Teste mal meine Datei.
Vielleicht funktioniert es damit.
Datei nicht mehr vorhanden / File not avaible
Aber augenscheinlich scheint es korrekt eingestellt zu sein.
Alternativ kann ich mir vorstellen das vor den Einzeiligen Text zu viele LF Kommando(s) befindet sodass leere Zeilen davor eingefügt wird.
Geändert von luckysunyblue am 8.Dec.2024 12:14
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 20:13
|
Nein mit der Test-Datei tut sich leider weder mit GSP, noch DS021 noch DS021t irgendwas, Anzeige bleibt leer. Ich weis natürlich nicht was genau konfiguriert wurde, aber eigentlich sollte es ja gehen wenn grob die gleichen Einstellungen wie oben gewählt wurden? Hab zumindest meinerseits keine Änderung vorgenommen und die gleichen Telegramme wie bei meiner Konfig. versucht.
Ja das wäre eventuell der nächste Schritt, sich den Telegrammaufbau genauer anschauen.
Wäre es ein Ansatz wenn man bei der Anzeigehöhe etwas anderes als 16 Pixel wählt und dann etwas rumspielt?
Geändert von IBISMaster am 14.Nov.2023 20:14
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 14 Nov. 2023 20:51
|
Nein mit der Test-Datei tut sich leider weder mit GSP, noch DS021 noch DS021t irgendwas
Merkwürdig, bei der IBIS LED Anzeige hat es zumindest DS021t genommen.
Ich weis natürlich nicht was genau konfiguriert wurde, aber eigentlich sollte es ja gehen wenn grob die gleichen Einstellungen wie oben gewählt wurden?
Ich schein ein andere Version vom AlphaNT zu haben.
Neben den DS021 und unter IBIS DS den DS021Unspecific wurde auch L und Z für die Anzeige ausgewählt und unter Fp1 Z100 eben die FP0 Einträge eingefügt.
Wäre es ein Ansatz wenn man bei der Anzeigehöhe etwas anderes als 16 Pixel wählt und dann etwas rumspielt?
Würde ich keinen Sinn sehen, da davon die Zweizeilige Texte davon betroffen wären.
Bei Freitext soll Gorba eh Hartnäckig sein.
Man kann es unter Fp1 Z101 irgendwas eintragen für den Ziel, allerdings kann ich hierzu nix sagen.
Was passiert wenn Du dein Text in der Zeile für die "Obere Zeile" eingibst und sendest?
Geändert von luckysunyblue am 14.Nov.2023 20:54
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 22 Nov. 2023 14:26
|
Kleines Update:
Aktueller Stand zur Freitextanzeige:
Ich habe nun den Freitext einzeilig und zweizeilig erzeugen können (zentriert und in richtiger Größe):
- Hinterlegen einer großen Schriftart (z.B. 11 Pixel Höhe) für einzeiligen Freitext & Ansteuern des einzeiligen Freitextes über DS021t funktioniert
- Hinterlegen von kleiner Schriftart (7 Pixel Höhe) in im Fahrzeugeditor AlphaNT für zweizeiligen Freitext & Ansteuern des zweizeiligen Freitextes über GSP funktioniert
Historie dazu:
An der Alpha-NT-Konfiguration habe ich nichts verändert.
Ich hatte, nachdem es mit pyFIS vom Raspberry PI aus ja nicht wie gewünscht funktioniert hatte, nochmals die Ansteuerung per IBISUtility vorgenommen. Meine Erkenntnisse sind, dass ich mit DS021 irgendwie keine vernünftigen Freitext zustande bekommen habe (Zentriert, Richtiges Font, ...). Hatte auch die gesendeten Telegramme angeschaut um eventuell ein System zu erkennen, aber so wirklich verlässliche Schlüsse konnte ich daraus nicht ziehen.
Allerdings funktionierte (gefühlt plötzlich...) mit DS021t die einzeilige Freitextanzeige wie gewünscht, also einzeiliger, zentrierter, großer Freitext. Keine Ahnung ob ich vorher einfach nicht die richtigen Einstellungen verwendet hatte, auf jeden Fall ging es jetzt (... gefühlt aus dem Nichts heraus). DS021 hat (zumindest bei mir bis jetzt) nicht zum Ziel geführt, da es Text nicht zentriert, sondern linksbündig anzeigt und teilweise willkürlich wirkt.
Weiterführende Frage:
Nun bin ich meiner angestrebten Lösung ziemlich nahe und habe noch ein letztes Anliegen:
Ist es möglich, AlphaNT bzw. das Gorba CU5 so zu betreiben bzw. zu parametrieren, dass es mit EINER CU5-Konfiguration sowohl auf gesendete Freitext-Telegramme und EBENFALLS auf LZ-Telegramme reagiert? Es funktioniert bisher mit separaten Konfigurationen beides für sich bereits. Nur wenn ich versuche, unter AlphaNT sowohl DS021 und LZ hinzuzufügen bzw. auch im Gorba CU5 unter Parameter 25 den DS021 und gleichzeitig DS001 bzw. DS003 aktiviere, funktioniert keines von beiden mehr. Gibt es dafür noch einen Trick?
Ich habe eine AlphaNT-Konfigurationsdatei für die Freitextanzeige mit DS021t bzw. GSP
- in der im Fahrplan1 unter DS021-Telegramm Nr. 100 der Textblock "FP0" und 1,12,123 erzeugt sind,
- unter Anzeigeeditor ist nur DS021-Telegramm ausgewählt und
- im Gorba-CU5 unter Parameter 25 ist nur DS021* angewählt
... mit dieser Konfiguration funktioniert die Freitextangabe einzeilig und zweizeilig (Eingabe des Texts in DS021t und GSP)
Ich habe eine AlphaNT-Konfigurationsdatei für das gezielte Ansteuern von LZ-Telegrammen
- dafür sind im Fahrplan1 L- und Z-Telegramm jeweils Nr. 0 bis 50 mit meinen Texten/Bildern in Alpha-NT belegt
- unter Anzeigeeditor ist nur L und Z-Telegramm ausgewählt und
- im Gorba-CU5 unter Parameter 25 ist nur DS001* und DS003* und NICHT DS021 angewählt
... damit kann ich gezielt meine LZ-Telegramme durch Angabe der Nummern L000...050 und Z000...050 ansteuern und anzeigen
Kann man das noch kombinieren? Sodass ich beliebig
- DS021t-Telegramme für einzeiligen Freitext
- GSP-Telegramme für zweizeiligen Freitext
- LZ-Telegramme (entsprechende Telegrammnummern Lxxx und Zxxx) für meine vordefinierten Bilder
senden kann und die Anzeige auf alles reagiert?
Geändert von IBISMaster am 22.Nov.2023 14:30
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 22 Nov. 2023 15:40
|
Normalerweise ist Fp1 für Freitext und Fp2 für die Handeingabe am CU.
Tut sich was wenn Du die "Festtext" Einträge unter Fp2 erstellst?
Normalerweise muss das funktionieren.
Für die Linie gibt es im AlphaNT eine nette Funktion der automatisch 1-999 die Linie einträgt.
Das findest Du im Bildeditor unter "Extras" -> "Automatische Telegrammerstellung".
Wichtig ist nur das man dies unter Fp2 und Telegramm L auswählt.
Wenn Du das unter Fp1 machst wird die Fontangabe gemäß Fp1 Z100 ignoriert.
Unter 25 "Active DS" wird lediglich das Telegramm ausgewählt die der Bordrechner sendet und entsprechend ausgewertet soll.
Wenn Du also DS003 auswählst reagiert das CU3 auf den DS003 Datensatz.
Geändert von luckysunyblue am 22.Nov.2023 15:44
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Nov. 2023 18:51
|
Ich müsste mittlerweile alle Konstellationen ausprobiert haben, wie man im Fahrplan1 bzw. Fahrplan2 das Telegramm 100 bzw. die LZ-Bilder definieren könnte. Leider blieb der Erfolg aus, sowohl die angestrebten voreingestellten LZ-Bilder als ebenfalls auch Freitext ansteuern zu können.
Ich habe aber soeben die lustige Entdeckung gemacht, dass es eine Auswirkung auf die Freitextanzeige hat, ob ich im Anzeigeeditor unter "Gewählte Diagrammtypen" das Z-Telegramm neben dem DS021 mit anwähle oder nicht.
Nur mit den gewählten Diagrammtypen...
- DS21
- L
... funktioniert die Freitextansteuerung.
Sobald ich als EINZIGE Änderung nun wieder das Z-Telegramm im Anzeigeeditor mit dazu nehme...
- DS21
- L
- Z
... funktioniert die Freitextansteuerung nicht mehr. Als wenn sich die Auswahl von DS021 und Z irgendwie gegenseitig behindern. Oder könnte es an meiner AlphaNT-Version 2.9.4 liegen? Z.B. in der Anleitung für den Freitext sieht man, dass im Anzeigeeditor mehrere Reiter für Erstellung, Grundlage, Aufbau etc. und auch andere Telegramme auswählbar waren. Bei mir gibt es nur ein Fenster wie oben zu sehen und nur die Telegramme "001A", "DS21", "L" und "Z". Es scheint dahingehend also Unterschiede zu geben?
Ist das normal? Wie gesagt hatte ich gefühlt jede Konstellation ausprobiert, im Fahrplan1 und/oder Fahrplan2 unter Z100 (oder auch L100 oder DS021...) den FP0,1,12,123 zu erstellen, nie haben sowohl LZ als auch Freitextansteuerung gemeinsam funktioniert.
Geändert von IBISMaster am 23.Nov.2023 19:26
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Nov. 2023 19:37
|
Ist das normal? Wie gesagt hatte ich gefühlt jede Konstellation ausprobiert, im Fahrplan1 und/oder Fahrplan2 unter Z100 (oder auch L100 oder DS021...) den FP0,1,12,123 zu erstellen, nie haben sowohl LZ als auch Freitextansteuerung gemeinsam funktioniert.
Normal sollte das nicht sein.
Was ich mir vorstellen könnte wäre das dein AlphaNT oder die Firmware vom CU5 (Abfrage unter Para-Menü 7) etwas Alt ist und beide Funktionalitäten nicht unterstützt.
Oder der CU5 betrachtet den Fahrplan noch so, dass Fp1 in den ersten Jahreshälfte und Fp2 in der letzten Jahreshälfte funktioniert.
Das wäre so meine Gedanke.
Ich würde ja gerne Testdatei senden, aber da beim letzten mal nicht funktioniert hat kann man es knicken.
Bei der Parametrierung würde mir folgendes einfallen:
Para-Menü 1 L/Z Auswahl den L sowie Z Telegramm aktivieren.
Para-Menü 18 IBIS-Modus auf IBIS manuell stellen
Zudem den Hardwareschalter auf IBIS passiv stellen.
Dazu einen kleinen Ausschnitt aus dem CU5 Handbuch:
CU5 mit USB Stick können mit einem Schalter auf der Platine von aktiv auf passiv umgeschaltet werden.
Sofern kein Zusatzmodul installiert ist, kann dies durch das Loch auf der Oberseite des CU5s gemacht
werden. Wenn das Gerät mit dem Display zu Ihnen schaut, muss der Schalter auf der Linken Position sein
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Nov. 2023 20:19
|
Bezüglich Gorba CU5:
- Parameter 7 - Softwareversion gibt "V1.G14642.642 31-12-08" an. Habe leider kein Fachwissen, ob das vergleichsweise alt ist bzw. zur Alpha-NT-Version 2.9.4 passt.
- Parameter 1 - Habe ich auf "L+Z-Telegramm"
- Parameter 18 ist auf Manuell ... aber der Empfang durch Angabe von L000 und Z000 (statt "m" wird nun kleines "a" im Display angezeigt) funktioniert ja korrekt
- Hardwareschalter ist auf Passiv / Links
Kann man das mit den Jahreszeiten irgendwo anpassen bzw. es an irgendetwas festmachen ob dies so ist? Im Bildeditor wird mir im Kopieren-Bereich unter "Fahrplan" die Optionen "_Gesamtjahr", "Fahrplan1" und "Fahrplan2" angezeigt? Ist das ein Indiz dafür? Gibt es weitere Möglichkeiten der Parametrierung über die Alpha-NT.ini? Dort habe ich ja auch die Fahrplanauswahl mittels Zeile "Fahrplan=1" aktiviert.
Ich probiere deine Datei nochmal. Welche Einstellungen hattest du darin vorgenommen? Also Telegramme im Anzeigeeditor bzw. Bilder im Bildeditor? Hast du eine andere Alpha-NT-Version mit anderen Einstellmöglichkeiten?
Danke übrigens an dieser Stelle für die Hilfe für mein Problemstellungen
Geändert von IBISMaster am 23.Nov.2023 20:21
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 23 Nov. 2023 21:09
|
Ich probiere deine Datei nochmal
Hier mal eine angepasste Datei. Vielleicht hat es mit die Einstellung nicht ganz gepasst sowie Texte für Handeingabe abgelegt.
IBISmaster.ntd
Kann man das mit den Jahreszeiten irgendwo anpassen bzw. es an irgendetwas festmachen ob dies so ist? Im Bildeditor wird mir im Kopieren-Bereich unter "Fahrplan" die Optionen "_Gesamtjahr", "Fahrplan1" und "Fahrplan2" angezeigt?
Wo man es einstellt kann ich nicht sagen.
Habe dies innerhalb des *.mdb Datei ansehen können. Kann nicht sagen ob die Änderung Auswirkung hat.
"_Gesamtjahr" ist dies ohne "Fahrplan". Wenn ich das aktuelle Bild aus Fp ins Gesamtjahr kopiere und den Haken bei "Fahrplan" rausnehme so wird es mir angezeigt.
Aber eigentlich ist dies nicht notwendig.
Gibt es weitere Möglichkeiten der Parametrierung über die Alpha-NT.ini?
In Sache Ziel spezifisch wüsste ich jetzt nicht.
Spezielle Datensatz wird unter Fp1 Z101 definiert.
Welche Einstellungen hattest du darin vorgenommen?
Siehe hier ->
Nicht über die Fonts wundern. Das sind "selbst erstellte". Sollte aber dennoch funktionieren. Zumindest werden die Schriften ebenfalls in die *.ntd kopiert und bei Handeingabe funktioniert es meistens auch.
Hast du eine andere Alpha-NT-Version mit anderen Einstellmöglichkeiten?
Ich hab die Version 2.26.10 / 20140218
Softwareversion gibt "V1.G14642.642 31-12-08" an. Habe leider kein Fachwissen, ob das vergleichsweise alt ist
Zumindest hab ich ein Ebay Bild vom CU5 gesehen mit der Version 1.62 642.700 22-07-11
Hier im Forum wurde vor ein paar Jahren mal ein Firmware von 04-06-09 hochgeladen.
Parameter 18 ist auf Manuell ... aber der Empfang durch Angabe von L000 und Z000 (statt "m" wird nun kleines "a" im Display angezeigt) funktioniert ja korrekt
Dann sollte beide Funktionalitäten funktionieren. A wie Auto (IBIS) und M wie Manuell (Handeingabe).
|
|
| |
Beitragsbewertung:
|
IBISMaster
Siedler
11 Beiträge
|
RE: Gorba CU5 und Flipdot Anzeige für IBIS Utility einrichten, 27 Nov. 2023 18:33
|
Leider hatte ich auch mit deiner angepassten Datei keinen Erfolg, die Anzeige reagiert auf keine der gesendeten LZ bzw. DS021-Telegramme (welche bei meinen separaten Konfigurationen zu einer Reaktion führen, daher hoffe ich nicht das es an meiner Ansteuerung liegt).
Das was mich stutzig macht ist eben, dass sobald ich im Anzeigeeditor das Z-Telegramm gleichzeitig mit dem DS021-Telegramm "hinzufüge", funktioniert die Ansteuerung nicht mehr, so als ob sich beide ausschließen. Wie gesagt, wenn ich nur L und DS021 auswähle, funktioniert Freitext und die Ansteuerung gespeicherter Bilder (Ansteuern von LXXX mittels L-Telegramm der entsprechenden Nummer)... Leider benötige ich jedoch L und Z kombiniert zzgl. Freitext.
Könnte es dahingehend irgendwelche Abhängigkeiten geben? Wie gesagt funktioniert bei mir der Freitext (nur DS021 ausgewählt, sogar ohne, dass ich im Bildeditor irgendwo einen "FB0" oder sowas definiere). Und separat (nur L und Z ausgewählt) ist das Ansteuern von vordefinierten L- und Z-Bildern möglich (unter Verwendung von DS001 und DS003).
Nur eben gemeinsam reagiert nichts mehr. Wie ich deinen Ausführungen entnehme, müsste dies ja eigentlich problemlos möglich sein, alle 3 in der Konfiguration zu haben, du hast ja alle 3 in deinem Anzeigeeditor ausgewählt und auf deinen Anzeigen funktioniert die Konfiguration, nehme ich an?
Vllt. noch kurz zu meinem beabsichtigten Zweck:
- Ich möchte die Flipdotanzeige als Spielfeldanzeige für Sportereignisse nutzen (bzw. kann das ja bereits...)
- Für den Spielstand der beiden Teams habe ich L- und Z-Bilder im Bildeditor vordefiniert
- Ich kann durch unabhängiges Ansteuern beliebiger L- und Z-Nummern die Spielstände von HEIM und GAST-Mannschaft unabhängig von einander hoch und runterzählen
Zusätzlich zu diesen festen Bildern hätte ich gern noch die Möglichkeit, spontan per Eingabe im Smartphone einen Freitext zu übermitteln oder weitere Funktionen zu realisieren, wofür der Freitext benötigt wird...
Geändert von IBISMaster am 27.Nov.2023 19:46
|
|
| |
Beitragsbewertung:
|
|
|
|
