Krüger LCD 302 Frage zu EPROM, 30 Jul. 2021 09:35
|
Hallo, ich habe eine Krüger LCD-Anzeige, die auch wunderbar funktioniert.

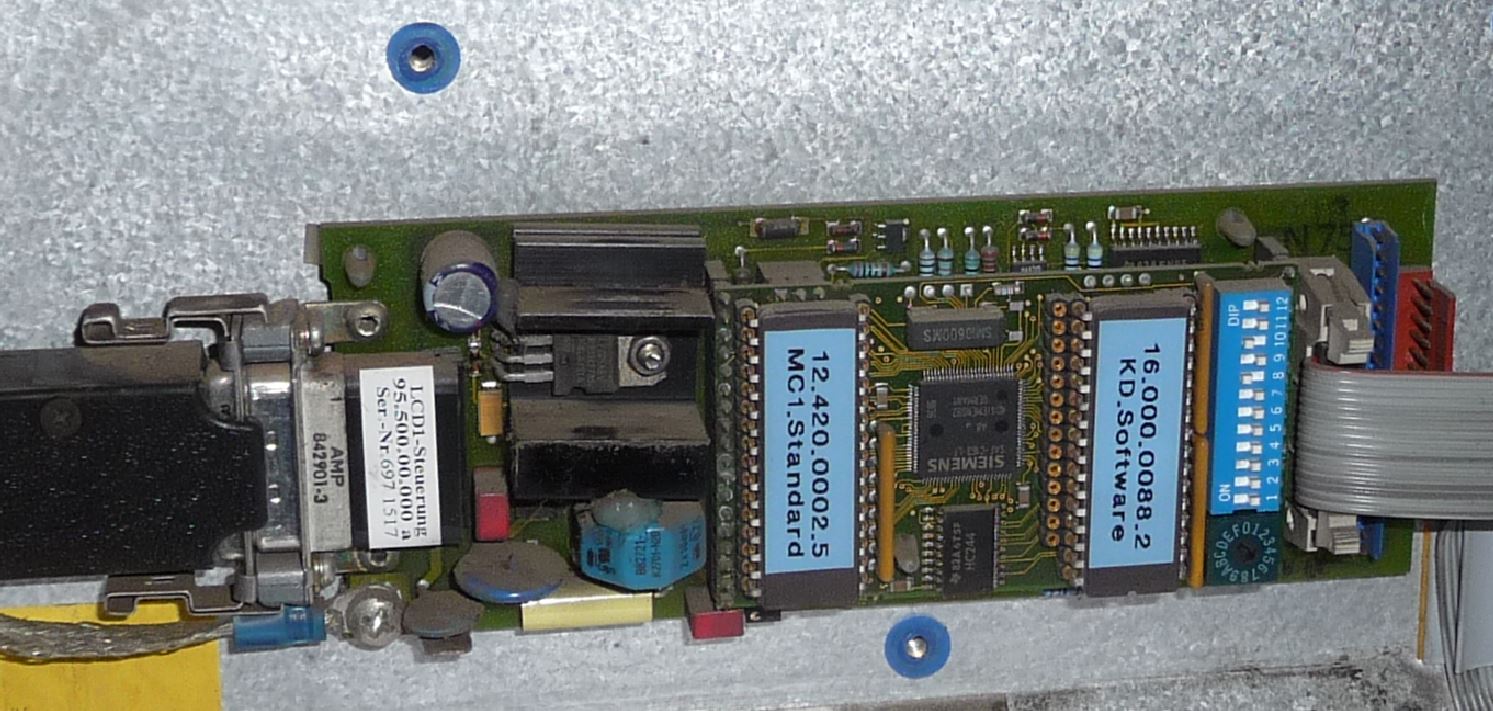

Die Anzeige hat die beiden unten abgebildeten EPROM.
Vermutlich ist eins für die Nummern 0-9 und das zweite für Sonderzeichen.
Da ich den Aufkleber nicht abreißen möchte, wollte ich fragen, ob jemand weiß, welcher Typ es ist? - Ich möchte die Sonderzeichen gerne erweitern...
Was kann ich mit den DIP-Schaltern einstellen?
  ">
|
|
| |
Beitragsbewertung:
|
Fien1989
Gelehrter
230 Beiträge
|
RE: Krüger LCD 302 Frage zu EPROM, 24 Aug. 2021 00:11
|
The EPROM with the MC1.Standard is the firmware which includes fonts and special lines/characters.
KD.Software hold customer data like other fonts then the one in the firmware or other lines. The sign should work too without this EPROM. Most of the time this is a 27c1001 on the signs I have. You can also put destination data (EIS) on this EPROM to use the sign with Ds003 pre-programmed texts instead of Ds003a.
The DIP-switches are used to select options about the line number position, so far I remember.
|
|
| |
Beitragsbewertung:
|
3218
Siedler
6 Beiträge
|
RE: Krüger LCD 302 Frage zu EPROM, 07 Sep. 2021 11:58
|
Thank you very much for this information.
After removing the sticker from the EPROM, I had to notice that there was nothing written on the chip. Not even the manufacturer. My programmer doesnt feature 27c1001 so I tried 27c101. That seems to work. I received the date shown below (not complete).
Is it possible to use an EEPROM in place of the original EPROM?
Next step will be to manipulate some bytes and see, what happens
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
12 6B 6B 30 30 30 30 30 30 FF FF FF FF FF FF FF .kk000000.......
09 30 30 30 6D 20 20 20 20 FF FF FF FF FF FF FF .000m .......
09 30 30 30 6E 20 20 20 20 FF FF FF FF FF FF FF .000n .......
12 7D 7D 30 30 30 30 30 30 FF FF FF FF FF FF FF .}}000000.......
10 4E 78 30 30 30 30 30 30 FF FF FF FF FF FF FF .Nx000000.......
10 57 7E 30 30 30 30 30 30 FF FF FF FF FF FF FF .W~000000.......
09 30 30 30 71 20 20 20 20 FF FF FF FF FF FF FF .000q .......
09 30 30 30 70 20 20 20 20 FF FF FF FF FF FF FF .000p .......
09 30 30 30 7B 20 20 20 20 FF FF FF FF FF FF FF .000{ .......
09 30 30 30 7C 20 20 20 20 FF FF FF FF FF FF FF .000| .......
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
09 30 30 30 20 20 20 20 20 FF FF FF FF FF FF FF .000 .......
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ................
4B 52 55 45 47 45 52 20 20 20 20 53 42 31 32 35 KRUEGER SB125
41 50 50 41 52 41 54 45 42 41 55 20 30 33 39 37 APPARATEBAU 0397
36 30 32 30 36 37 20 42 72 65 6D 65 72 20 53 42 602067 xxxxx SB
31 36 2E 31 32 35 2E 30 30 36 35 2E 30 20 20 20 16.125.0065.0
11 0E 18 04 91 05 08 07 08 08 08 08 08 08 08 08 ................
06 04 05 02 08 0B 09 0B 0B 0B 0B 0B 0B 0B 0B 08 ................
08 08 08 08 08 0B 0B 0B 0B 0B 0B 0B 0B 0B 03 0B ................
0B 0A 0B 0B 0B 0B 0B 0B 0B 0B 0B 0B 0B 0B 0B 0A ................
0B 0B 0B 18 16 0F 0B 0F 0F 0E 0F 0F 0F 0F 0F 07 ................
06 0D 0D 0F 0F 1E 1C 24 22 18 00 00 1C 0D 24 21 .......$".....$!
18 13 06 0D 11 00 00 00 00 00 E0 F0 38 18 18 38 ............8..8
F0 E0 00 80 C0 E0 70 F8 F8 60 70 38 18 18 38 F0 ......p..’p8..8.
E0 60 70 38 18 18 38 F0 E0 F8 F8 00 00 00 00 00 .’p8..8.........
00 F8 F8 18 18 18 18 18 18 E0 F0 38 18 18 38 70 ...........8..8p
60 78 78 18 18 18 18 F8 F8 E0 F0 38 18 18 38 F0 ’xx........8..8.
E0 E0 F0 38 18 18 38 F0 E0 00 00 00 00 00 00 00 ...8..8.........
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 E0 ................
FC 1C F0 F8 FC 1C 0E 0E 0E 1C FC F8 F0 80 C0 E0 ................
F0 78 3C FE FE FE 30 38 3C 1C 0E 0E 0E 1C FC F8 .x<...08<.......
F0 18 1C 1C 0E 0E 0E 0E 1C FC F8 F0 00 00 00 80 ................
E0 F8 7E FE FE FE 00 FE FE FE 0E 0E 0E 0E 0E 0E ..~.............
0E 0E F0 F8 FC 1C 0E 0E 0E 1C 3C 38 30 3E 3E 3E ..........<80>>>
0E 0E 0E 0E 0E FE FE FE E0 F8 FC 1C 0E 0E 0E 1C ................
FC F8 E0 E0 F8 FC 1C 0E 0E 0E 1C FC F8 F0 E0 F0 ................
38 18 18 38 F0 E0 F8 F8 18 18 18 18 18 18 E0 F0 8..8............
38 18 18 38 70 60 F8 F8 00 00 00 00 F8 F8 F8 F8 8..8p’..........
00 00 00 00 F8 F8 F8 F8 E0 80 00 00 F8 F8 FE FE ................
FE FE FE FE FE FE FE FE FE F0 F8 FC 1C 0E 0E 0E ................
1C FC F8 F0 FE FE FE 0E 0E 0E 0E 1C FC F8 E0 E0 ................
F8 FC 3C 1E 0E 0E 1C 3C 38 30 FE FE FE 0E 0E 0E ..<....<80......
0E 1C FC F8 F0 FE FE FE 0E 0E 0E 0E 0E 0E 0E 0E ................
FE FE FE 0E 0E 0E 0E 0E 0E 0E 0E E0 F8 FC 1C 0E ................
0E 0E 1C 3C 38 30 FE FE FE 00 00 00 00 00 FE FE ...<80..........
FE FE FE FE 00 00 00 00 00 00 00 00 FE FE FE FE ................
FE FE 00 00 80 E0 F8 7E 1E 06 FE FE FE 00 00 00 .......~........
00 00 00 00 FE FE FC F0 C0 80 C0 F0 FC FE FE FE ................
FE FE F8 E0 80 00 00 FE FE FE E0 F8 FC 1C 0E 0E ................
0E 1C FC F8 E0 FE FE FE 0E 0E 0E 0E 1E FC F8 F0 ................
F0 F8 FC 1C 0E 0E 0E 1C FC F8 F0 FE FE FE 0E 0E ................
0E 0E 1E FC F8 F0 E0 F8 FC 1E 0E 0E 0E 1E 3C 38 ..............<8
30 0E 0E 0E 0E FE FE FE 0E 0E 0E 0E FE FE FE 00 0...............
00 00 00 00 FE FE FE FE FE FE 00 00 00 00 00 FE ................
FE FE FE FE FE 00 00 00 00 00 FE FE FE 3E FE FE .............>..
C0 00 00 00 C0 FE FE 3E 7E FE FE C0 00 00 00 C0 .......>~.......
FE FE 7E 0E 0E 0E 0E 0E 0E CE FE FE 3E 0E 8E CE ..~.........>...
C0 E0 E0 E0 C0 CE 8E 0E 0E 8E CE C0 E0 E0 E0 C0 ................
CE 8E 0E EE EE EE 00 00 00 00 00 EE EE EE FF 01 ................
01 C1 E1 F1 79 39 1D 1D 8D CD CD CD 9D 1D 39 79 ....y9........9y
F1 E1 C1 01 01 FF FF 01 FD FD 0D 0D 0D 0D FD FD ................
FD FD FD FD 0D 0D 0D 0D FD FD 01 FF F0 F8 FC FE ................
1E 0F 0F 0F 0F 0F 1E FE FC F8 F0 80 C0 E0 F0 F8 ................
7C 3E FF FF FF FF 78 7C 7E 7E 1F 0F 0F 0F 0F 0F |>....x|~~......
1F FE FE FC F8 38 3C 3E 3E 1F 0F 0F 0F 0F 0F 1F .....8<>>.......
FE FE FC F8 00 00 00 00 C0 F0 FC FF FF FF FF FF ................
00 00 FF FF FF FF 0F 0F 0F 0F 0F 0F 0F 0F 0F 0F ................
0F F8 FC FE FE 1F 0F 0F 0F 0F 0F 1F 3E 3E 3C 38 ............>><8
|
|
| |
