Apricot Dot Led, 25 May. 2021 09:22
|
Hallo an alle
Bin seit heute im Besitz dieser Anzeige.
Kann mir bitte jemand helfen wie ich diese zum Leben erwecken kann? Ist nur die Anzeige ohne externer Ansteuerung.
Vielen Dank und schönen Tag
|
|
| |
Beitragsbewertung:
|
.:Busdepot
Bürger
95 Beiträge
|
RE: Apricot Dot Led, 25 May. 2021 10:04
|
Auf einer Seite der Anzeige sollten mehrere Kabel herauskommen, bei Apricot/BUSE sind die Kabel idR. mit einem Textilgeflecht zusammengefasst. Sofern sie nicht abgeschnitten wurden, findest du am Ende der Kabel im Optimalfall drei Stecker: 2x AMP T-Stecker und einen runden, vierpoligen CPC-Stecker.
Die beiden T-Stecker sind für die Stromversorgung: Der weibliche für die Betriebsspannung, der männliche für die Beleuchtung (LED). Kabelfarbe Schwarz/Rot = Plus 24V, Kabelfarbe Schwarz = Minus.
Über den CPC-Stecker wird die Anzeige angesteuert "IBIS-Wagenbus". Hier sind vor allem Pin 1 und Pin 2 wichtig, Pin 3 und Pin 4 sind für den Antwortbus notwendig. Letzter kann aber zum Ansteuern der Anzeige im Hobbybereich vernachlässigt werden.
Pin 1: WBSD (Sende-Daten, Kabelfarbe weiß)
Pin 2: WBSM (Sende-Masse, Kabelfarbe braun)
Ein Ansteuern über den Heimcomputer ist möglich, es bedarf aber ein Programm zum Senden der IBIS-Telegramme (IBISUtility, Freeware) und einen Schnittstellenwandler, welcher die Signale vom Computer umsetzt. Letzterer kann mit etwas Geschick selber zusammen gebaut werden, entsprechende Themen finden sich hier im Forum. Fertige Produkte gibt es derzeit keine bzw. sind sehr teuer.
Klick dich zu dem Thema am besten mal durch das Forum, da gibt es schon zahlreiche Beiträge.
Grüße
Geändert von .:Busdepot am 25.May.2021 10:14
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 25 May. 2021 10:59
|
Dankeschön. Das ging ja schnell.
Da habe ich einen Ansatz wo ich anfangen kann. Die Kabel sind alle noch da.
Also nochmals vielen Dank.
Habe leider nichts richtiges gefunden. Welcher Wandler kämme den in frage? Danke für die Mühe.
Geändert von Tipfix am 25.May.2021 11:15
|
|
| |
Beitragsbewertung:
|
.:Busdepot
Bürger
95 Beiträge
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 25 May. 2021 11:59
|
Perfekt. Sollte zum Testen reichen. Dankeschön.
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 25 May. 2021 23:33
|

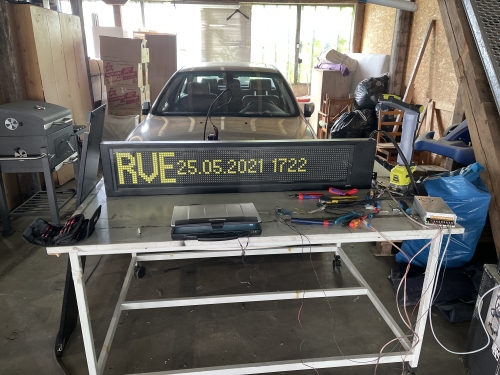

Da bin ich wieder. Mit den Tipps habe ich die Anzeige zum laufen bekommen. Es lässt sich auch mit Ibisutility drauf schreiben. Aber ich bekomme die Großbuchstaben ganz vorn nicht weg.
Eventuell jemand einen Tipp?
Gruß an alle
|
|
| |
Beitragsbewertung:
|
.:Busdepot
Bürger
95 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 08:47
|
Super! Schau mal im IBISUtlity oben links, da kannst du nebst Liniennummer auch Sonderzeichen auswählen. Im Zweifel je einen Haken bei beidem setzen und ein bisschen probieren.
Zum Beispiel Liniennummer 123 + Sonderzeichen 00 zum Schildern einer Liniennummer oder Liniennummer 000 + Sonderzeichen 01 zum Schildern eines eventuell hinterlegten Sonderzeichens (RVE). Einfach mal durchprobieren ... Ist je nach Konfiguration von Anzeige zur Anzeige unterschiedlich.
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 10:10
|
Da habe ich was zum probieren. Übrigens hat das Display keine Hintergrundbeleuchtung im herkömmlichen Sinne. Sondern noch extra eine Ledmatrix. Die zeigt das gleiche an wie die Dots. Hat was.
Geändert von Tipfix am 26.May.2021 13:14
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 13:13
|

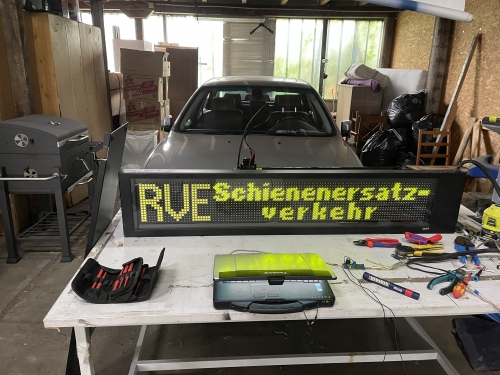

Ich schon wieder. Ich bekomme das RVE nicht los
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 13:41
|

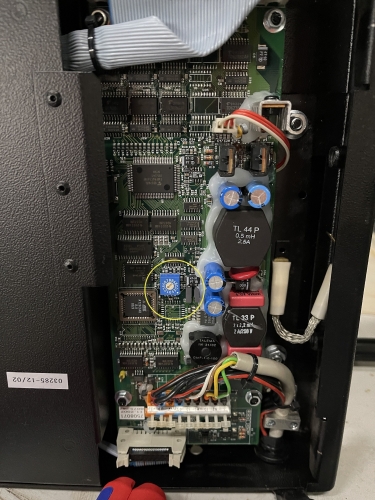

Ich hätte noch ein Bild von dem Board der Anzeige. Wofür könnte der Kodierschalter sein?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 16:02
|
Mit dem Kodierschalter kannst du die Anzeigeadresse einstellen.
Dies sollte aber keine Auswirkung haben.
Kannst ja mal Testweise auf eine andere Zahl einstellen.
Am besten vorher Stromlos machen.
Verschwindet RVE, wenn du eine Linie eingibst?
Geändert von luckysunyblue am 26.May.2021 16:16
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 22:34
|
Ok. Das bringt leider gar nichts.
Gruß
Geändert von Tipfix am 27.May.2021 0:18
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Apricot Dot Led, 26 May. 2021 22:37
|
Verschwindet die RVE wenn du z.B. im Utility eine Linie eingibst? Im Idealfall sollte dann die eingegebenen Linie erscheinen.
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 00:19
|
Leider nicht.
|
|
| |
Beitragsbewertung:
|
Busfahrer Schwerin
Bürger
100 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 11:38
|
Moin,
ich habe auch so eine Anzeige mit dem selben Problem. Die Liniennummern muss man einmal mit einem IBIS Steuergerät ansteuern. Danach funktioniert es auch mit dem IBISutility. Ich bin aktuell noch dabei herauszufinden woran es liegt.
Mit freundlichen Grüßen
Lukas
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 11:42
|
Dankeschön für die Antwort. Das ist ja schon mal was. Also brauche ich ein IBIS Steuergerät. Nur wo her? Mal bei Ebay gucken. Muss man auf was achten dabei?
Gruß Andreas
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 11:45
|
Vielleicht an den fehlenden Antwort Bus?
In der Regel verschickt man ja über den herkömmlichen Umwandlet nur WBSD, WBSM.
Vielleicht braucht die Anzeige auch WBED, WBEM?
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 11:59
|
Dafür fehlt mir das passende Interface. Ich hab mir das ganz einfache gebastelt. Das Lynx ist leider nicht mehr zu bekommen.
Warum werde ich eigentlich nicht bei einer neuen Antwort informiert obwohl der Haken gesetzt ist?
|
|
| |
Beitragsbewertung:
|
init_copilot_1.0
Bürger
54 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 12:36
|
Vielleicht WBEM der Anzeige auch einfach mal auf GND legen?
Ob die Daten(WBED) irgendwo ankommen merkt die ja gar nicht.
Mich würde aber wundern, wenn die Anzeige überhaupt ein eigenes Interesse am Antwortbus hat.
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 14:28
|
Das ist vermutlich ein Kurzschluss. Vielleicht nicht so gut?
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 14:40
|
Busfahrer Schwerin:
Moin,
ich habe auch so eine Anzeige mit dem selben Problem. Die Liniennummern muss man einmal mit einem IBIS Steuergerät ansteuern. Danach funktioniert es auch mit dem IBISutility. Ich bin aktuell noch dabei herauszufinden woran es liegt.
Mit freundlichen Grüßen
Lukas
Genau die?
Bei meiner ist das Board nicht komplett bestückt. vielleicht liegt da das Problem.
Geändert von Tipfix am 27.May.2021 14:43
|
|
| |
Beitragsbewertung:
|
.:Busdepot
Bürger
95 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 15:22
|
Was heißt denn "nicht komplett bestückt"? Mach mal ein Foto. Ggf. auch mal alle Steckverbindung überprüfen - bzw. abziehen und wieder aufstecken.
Evtl. nutzt die RVE auch noch andere Telegramme für die Liniennummer ...
EDIT: Anbei mal eine Übersicht der IBIS-Telegramme:
https://www.vdv.de/telegrammvergleichstabelle-ibis-zu-ibis-ip-v1.0.pdfx
Im IBISUtility sind nur die gängigsten Telegramme abgebildet. Für alle anderen gibt es das freie Feld unten ...
Geändert von .:Busdepot am 27.May.2021 15:32
|
|
| |
Beitragsbewertung:
|
davEyw
Gelehrter
132 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 17:52
|
Try DS001 for line number
|
|
| |
Beitragsbewertung:
|
Tipfix
Siedler
31 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 21:23
|
.:Busdepot:
Was heißt denn "nicht komplett bestückt"? Mach mal ein Foto. Ggf. auch mal alle Steckverbindung überprüfen - bzw. abziehen und wieder aufstecken.
Evtl. nutzt die RVE auch noch andere Telegramme für die Liniennummer ...
EDIT: Anbei mal eine Übersicht der IBIS-Telegramme:
https://www.vdv.de/telegrammvergleichstabelle-ibis-zu-ibis-ip-v1.0.pdfx
Im IBISUtility sind nur die gängigsten Telegramme abgebildet. Für alle anderen gibt es das freie Feld unten ...
Bitte schön.
|
|
| |
Beitragsbewertung:
|
Hummelaner
Gelehrter
125 Beiträge
|
RE: Apricot Dot Led, 27 May. 2021 22:16
|
Hast du die Flachbandkabel überprüft, ob die alle stecken? Auf dem Bild sieht es nämlich so aus, als ob das Linienfeld nicht angesteuert wird - sieht man schön an der Beleuchtung.
|
|
| |
