Lawo LED-Anzeige 16x112 von Festtext auf Freitext ?, 29 Apr. 2021 16:33
|

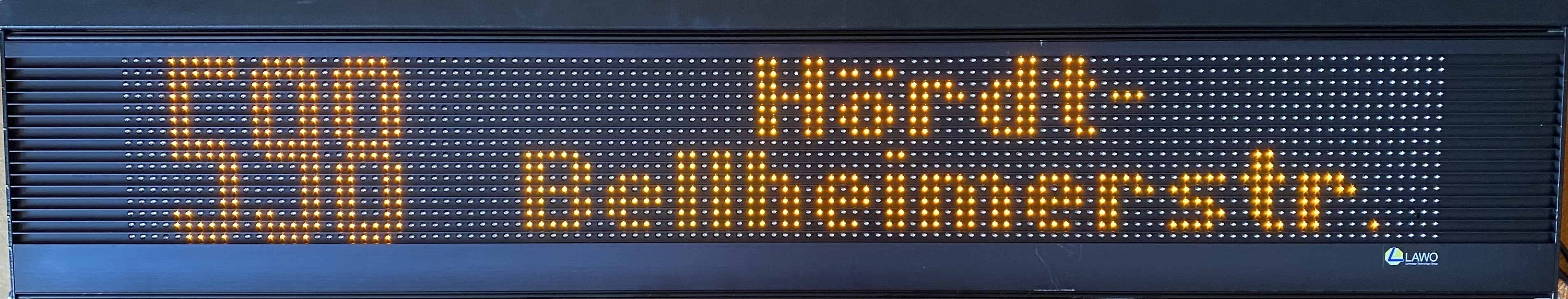

Hallo, ich bräuchte da mal eure Hilfe. Ich habe mir heute meine erste LED-Anzeige zugelegt. Sie ist ist von Lawo mit einer Pixelanzahl von 16x112 und steuerbar über den IBIS-Bus. Momentan sind nur die hinterlegten Festtextziele des alten Inhabers über den DS003 abrufbar. Das sind ca. 60 Ziele, was natürlich für eine LED-Anzeige etwas langweilig ist. Die Liniennummer erscheint Automatisch zum Ziel. Ich hätte lieber etwas womit ich die Liniennummer (DS001) und ein Ziel (DS021 etc.) ansteuern kann als Freitext, ggf. auch was in der Schriftart die in Berlin verwendet wird. Ich hoffe mir kann von euch da jemand weiterhelfen. Gerne auch Nachricht per PN. Anbei auch drei Bilder.
Besten Dank vorab!
Geändert von Subwaydriver am 29.Apr.2021 16:51
|
|
| |
Beitragsbewertung:
|
Naw40
Bürger
55 Beiträge
|
RE: Lawo LED-Anzeige 16x112 von Festtext auf Freitext ?, 17 Aug. 2021 17:37
|
Hallo,
Ich habe auch mein erste Lawo led Zielanzeige bekommen aber habe nur ein L8401 als Steuergerät.
Brauch ich noch etwas ?
Liebe Grüsse
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo LED-Anzeige 16x112 von Festtext auf Freitext ?, 17 Aug. 2021 21:25
|
Naw40:
Hallo,
Ich habe auch mein erste Lawo led Zielanzeige bekommen aber habe nur ein L8401 als Steuergerät.
Brauch ich noch etwas ?
Liebe Grüsse
Hi,
Für welchen Datenhaltung ist die Anzeige programmiert worden?

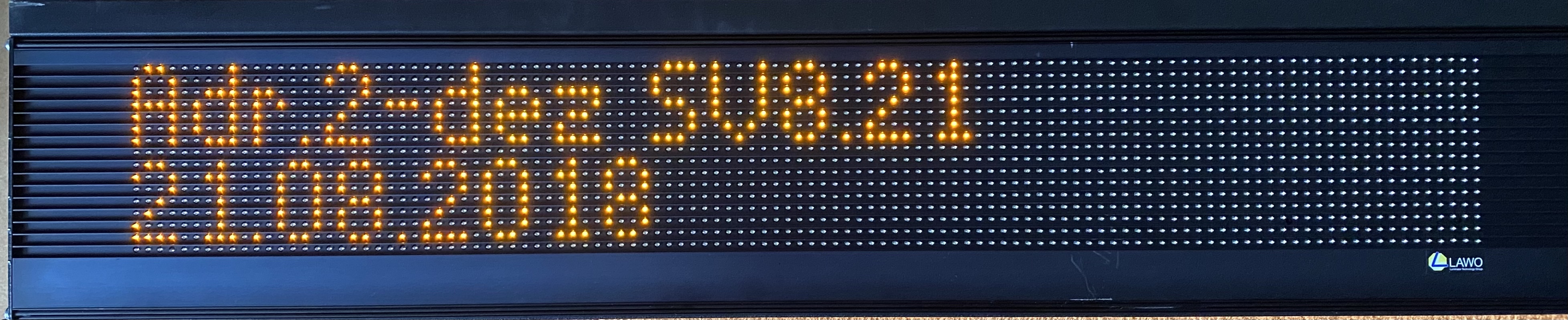

Erkennt man meistens an der Hochlaufmeldung beim Starten.
Wenn es was mit "dez" steht also Dezentrale-Datenhaltung
Mit dem L8401 kann man nur Nummer senden.
Werden also nicht zentral wie beim Sicma-Control gespeichert und schickt die einzelne Bitmaps zu die jeweilige adressierten Anzeigen.
Da bräuchtest du quasi Festtext (?) also die ganzen Linien, Ziele gespeichert in der Anzeige.
Die Daten kann man durch Senden eines Nummer mit ein IBIS-Eingabegerät als Beispiel wie der L8401 aufrufen.
Das heißt für dich im Umkehrschluss, bräuchtest du wieder tedplus um die Linien, Ziele erstellen zu können.
Und wiederum eine Speicherkarte + Lese-/Schreibgerät um die im Tedplus erstellten Daten auf die Anzeige laden zu können.
Sollte die Anzeige einen Sicma-Rechner haben, soll es möglich sein mit einer CF-Karte die Daten auf der Anzeige zu laden.
Da bin ich mir jetzt aber nicht ganz sicher, wenn es nicht sein sollte, kann es zur Hardware Schäden kommen.
Soweit wie ich in der Thematik hier eingelesen habe im Forum.
Jetzt die nächste Frage:

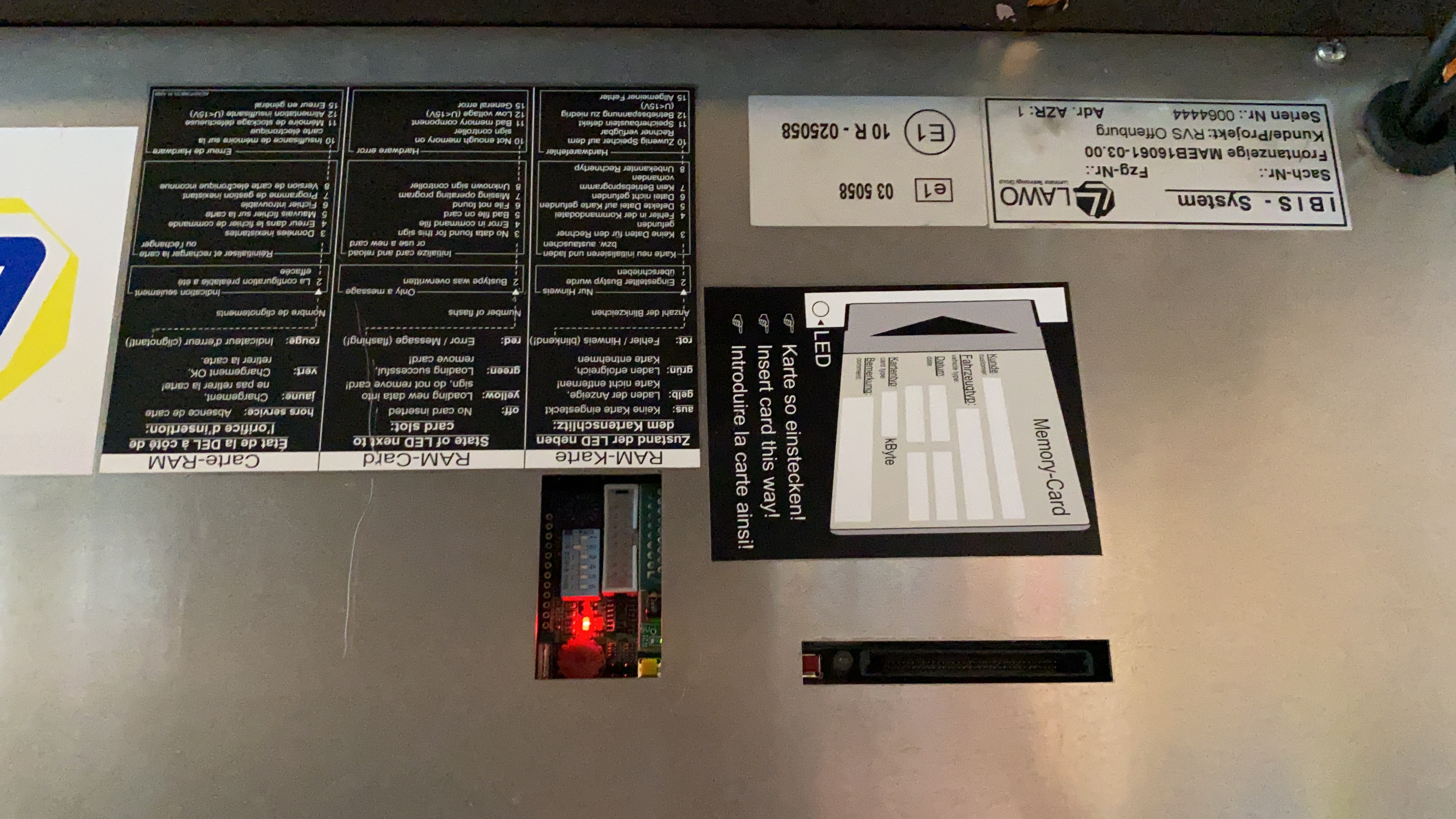

Ist die Anzeige für Monobus oder IBIS-Bus ausgelegt? (Steht groß auf der Rückseite, auf dem Etikett)
Sollte die Anzeige den IBIS-Wagenbus verstehen können, so könnte man empfehlen, wenn es für den Hobbybereich ist, die Anzeige über ein Schnittstellenwandler zu betreiben.
Es spricht dafür voraus, dass die Anzeige einen Datensatz für Freitext hat.
Wenn die Anzeige dies schon hat (DS für Freitext), dann erspart es dir den tedplus, RAM bzw. cf-Karte und den Schreibgerät dazu. Solange man nichts auf der Anzeige aufspielen muss.
Du kannst aber im Umkehrschluss keine eigene Symbole (Die selbst erstellten), Textgestaltung auf der Anzeige erscheinen lassen.
Ich kenne jetzt den L8401 nicht ganz genau, aber sollte die Anzeige Monobus verstehen, so bräuchtest du einen Wandler dazwischen. Quasi ein Masterbox/Rechner wie bei die Flipdots.
‘Aber hier nochmal die Auflistung, ausgenommen die üblichen Hardware wie Stromwandler...
Anzeige auf Festtext:
Software tedplus, um dann Linien, Ziele, Grafiken zu erstellen
RAM bzw. CF-Karte mit PCMIA Adapter
Omnidrive (RAM-Karte) bzw. normale Lese-/Schreibgerät für CF-Karte
Monobus?
Wandler der den IBIS Signal auf Monobus umwandelt.
Oder ein anderes Eingabegerät mit Monobusausgang wie z.B. das Sicma-Control (ebay Link)
Beim Sicma-Control hast du den Vorteil, dass du zum einen, eigene Texte, Grafiken über tedplus gestalten kannst.
Und den anderen Vorteil kannst du auf IBIS Betrieb umschalten. Dann fungiert das Sicma als "Wandler" :P
Anzeige auf Freitext programmiert:
Schnittstellenwandler (Vom PC zu IBIS-Wagenbus)
Kostenlose Software IBIS-Utility bzw. WinIBIS
Eventuell noch ein Wandler, der den IBIS-Signal auf Monobus umwandelt
Bitte korrigiert mich, wenn ich falsch liege 🙃
Geändert von luckysunyblue am 18.Aug.2021 8:32
|
|
| |
Beitragsbewertung:
|
xd19@o2.pl
Siedler
49 Beiträge
|
RE: Lawo LED-Anzeige 16x112 von Festtext auf Freitext ?, 18 Aug. 2021 11:06
|
Wie benutzt man PCMCIA-CF adapter? Funktionieren alle mit Lawo oder muss man etwas spezifisch kaufen? Muss man die karte im speziellen Art formatieren?
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo LED-Anzeige 16x112 von Festtext auf Freitext ?, 18 Aug. 2021 12:14
|
xd19@o2.pl:
Wie benutzt man PCMCIA-CF adapter? Funktionieren alle mit Lawo oder muss man etwas spezifisch kaufen? Muss man die karte im speziellen Art formatieren?
Den Adapter brauchst du nur, um die Daten mittels der CF-Karte auf die (LAWO) Anzeige beziehungsweise in den SICMA-Control zu laden.
Die CF-Karte wird in den Adapter integriert und den Paket schiebt man richtig herum ins Ladeschlitz.
Wenn ich nicht falsch liege, funktioniert dies nur beim Sicma Rechnern, da die es abhaben können.
Bei die älteren Rechnern ist zwingend erforderlich eine RAM-Karte zu benutzen, da es sonst zu Schäden kommen kann.
Ansonsten braucht man nichts spezielles für die CF Karte.
Es muss lediglich in "Standard FAT16-Filesystem" (Laut Dokumentation Sicma-Rechner) formatiert sein.
|
|
| |
