Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 01:54
|
Hallo,
ich habe heute meine Brose VFD Innenanzeige per Post bekommen. Nun wollte ich diese in Betrieb nehmen und schauen, ob sie funktioniert. Leider passiert da absolut gar nichts, wenn ich Sie mit 24 Volt versorge.

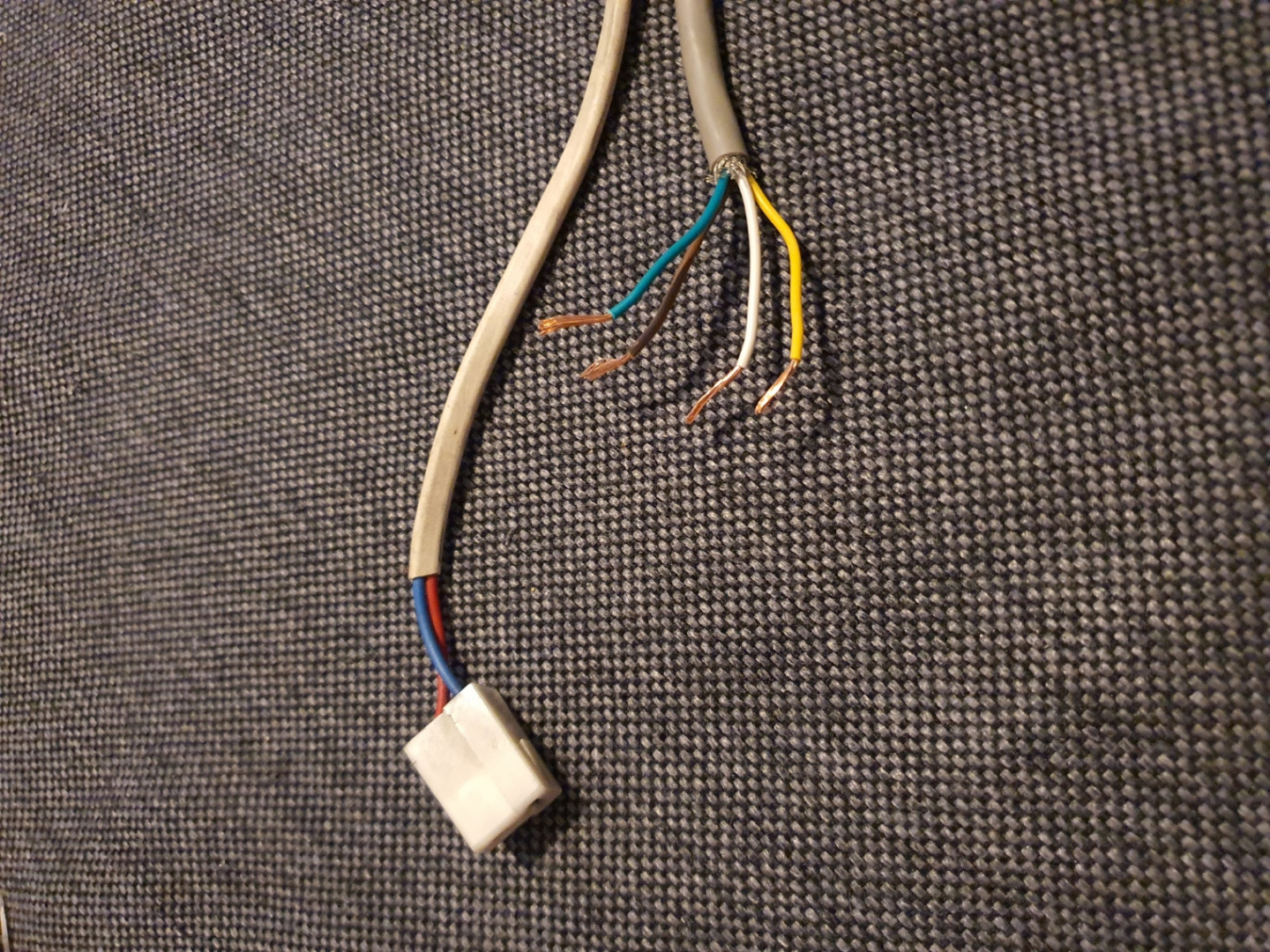

Dabei habe ich auf das rote + und auf das blaue - gelegt, es ist nichts passiert. Einen Schnittstellenwandler habe ich aktuell keinen um die Anzeige am PC anzusteuern (bin ich aktuell auf der Suche und finde keinen) Aber trotzdem sollte die Anzeige doch starten oder?

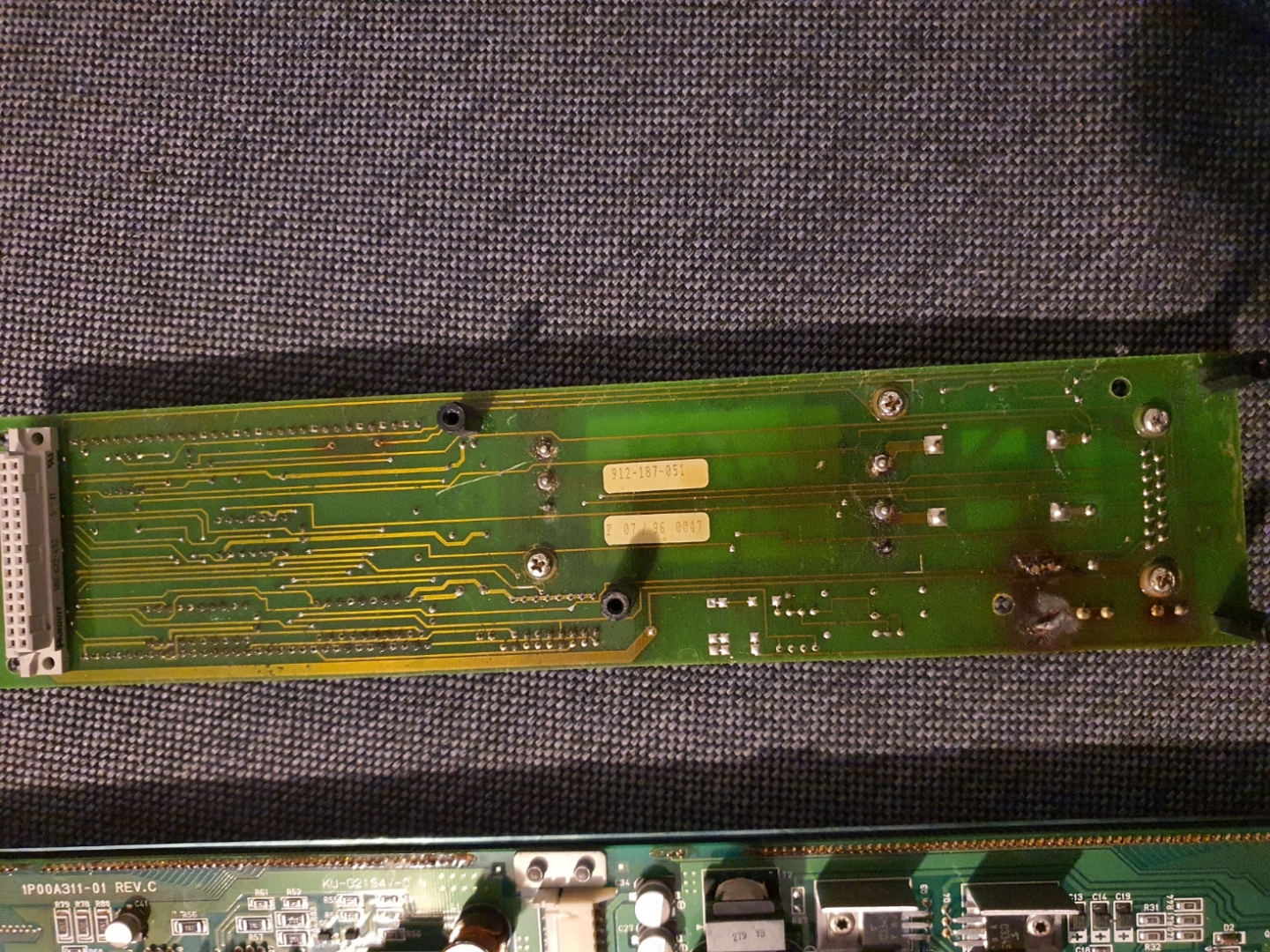

Habe ich was falsch gemacht oder könnte die Anzeige defekt sein? Habe an der einen Platine eine dunklere Stelle entdeckt.

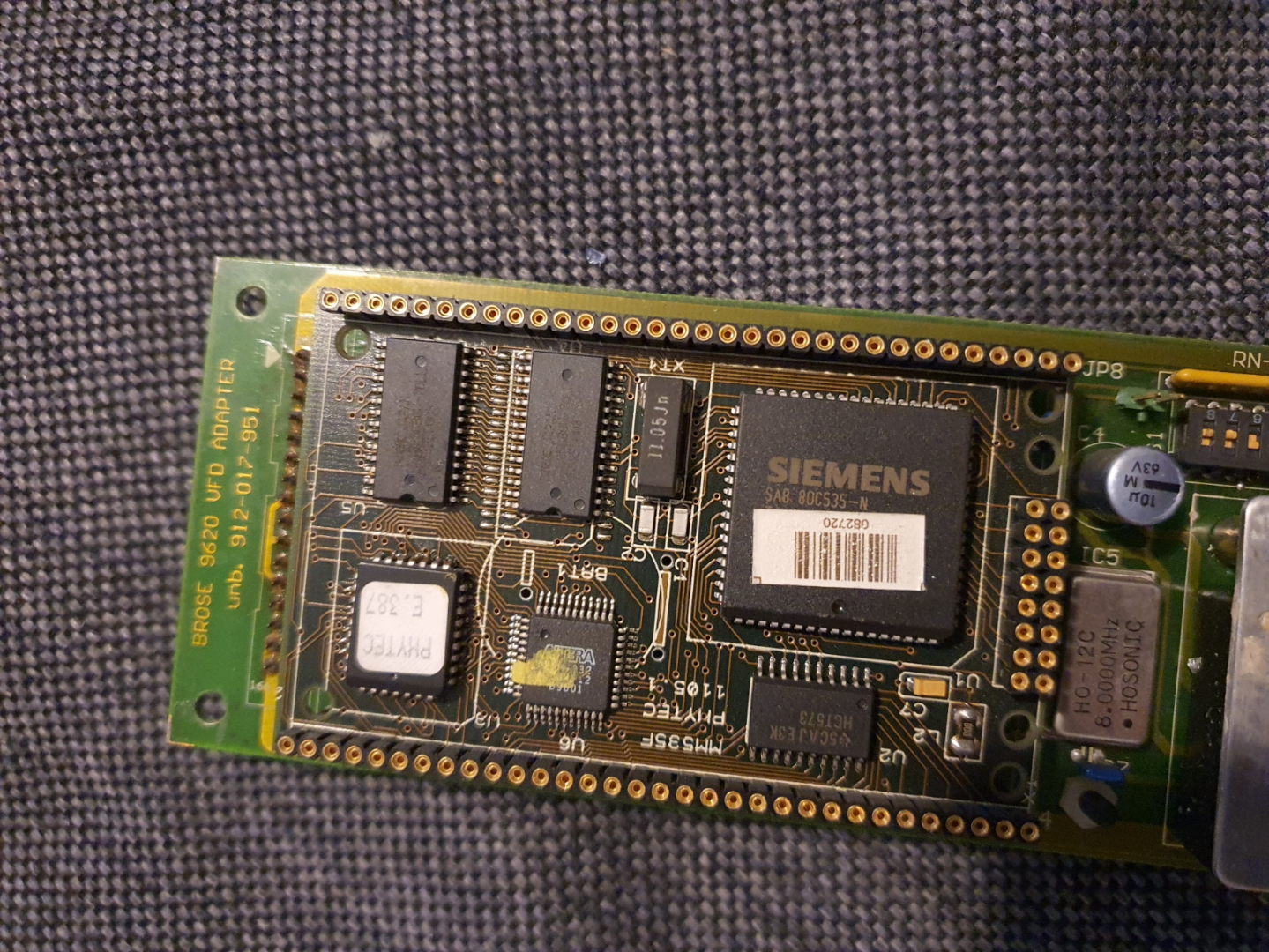

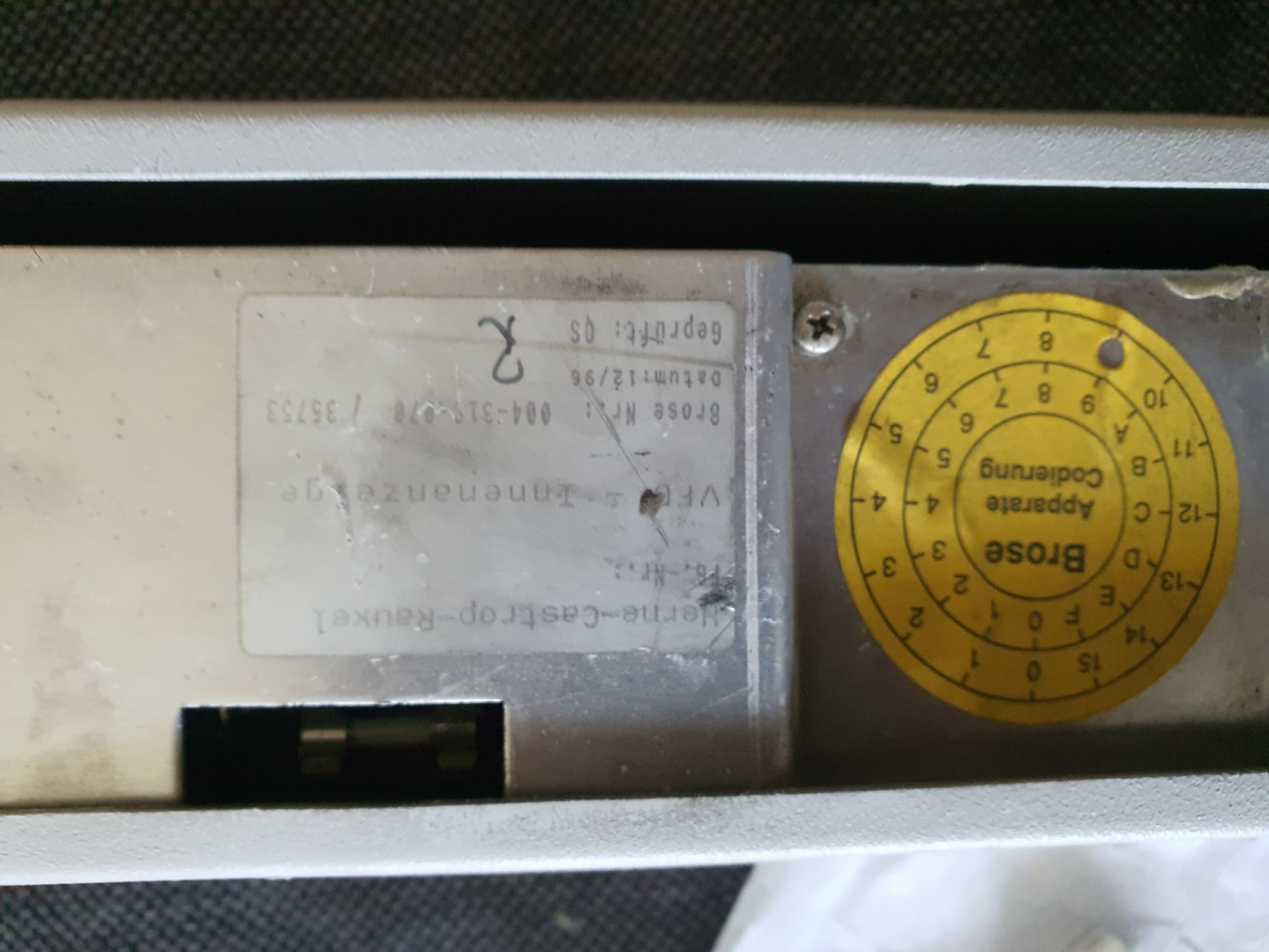

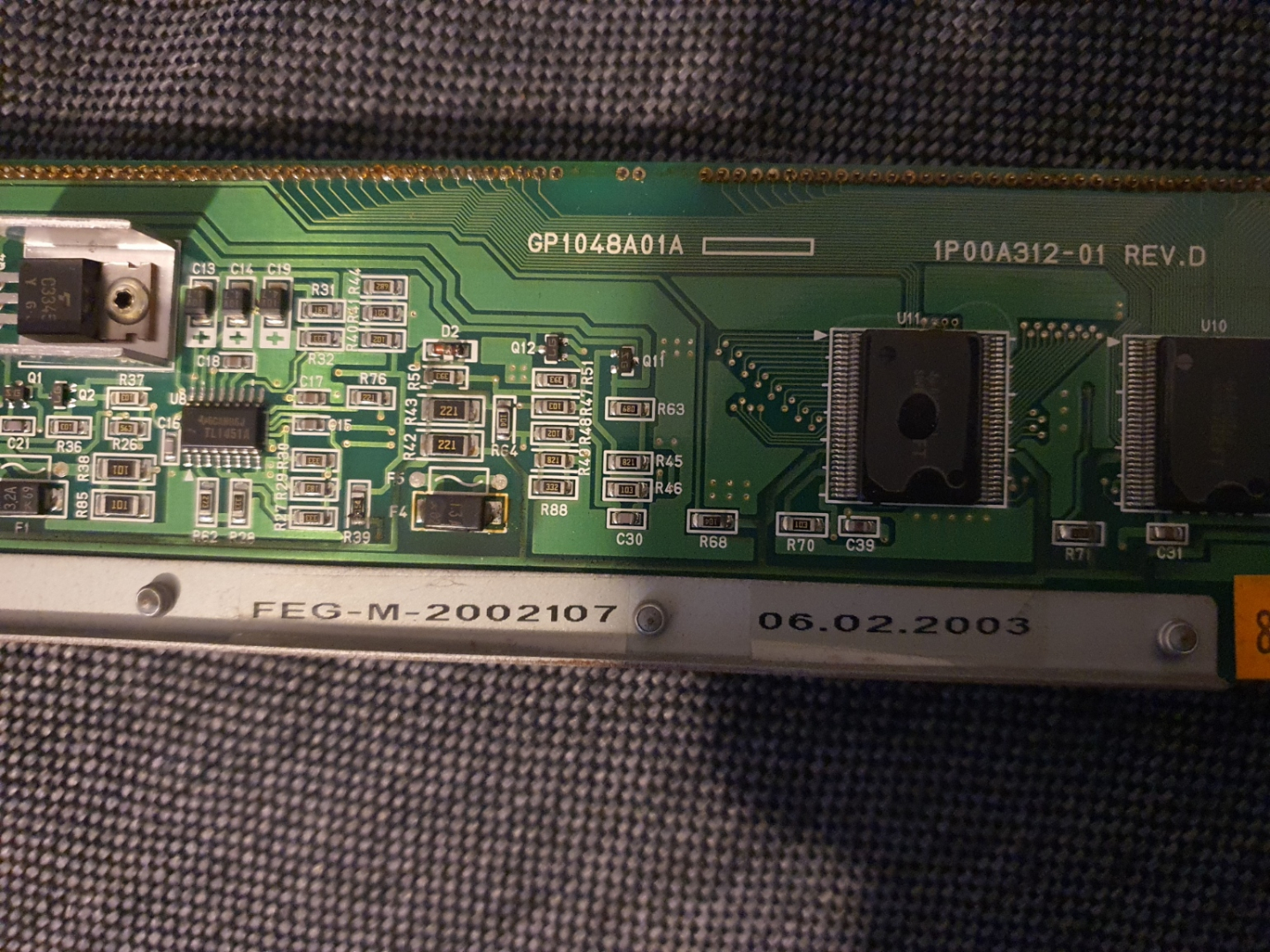

Hier mal ein paar Bilder:
Vielen Dank für Eure Unterstützung
|
|
| |
Beitragsbewertung:
|
Ludre31
Bürger
90 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 01:57
|

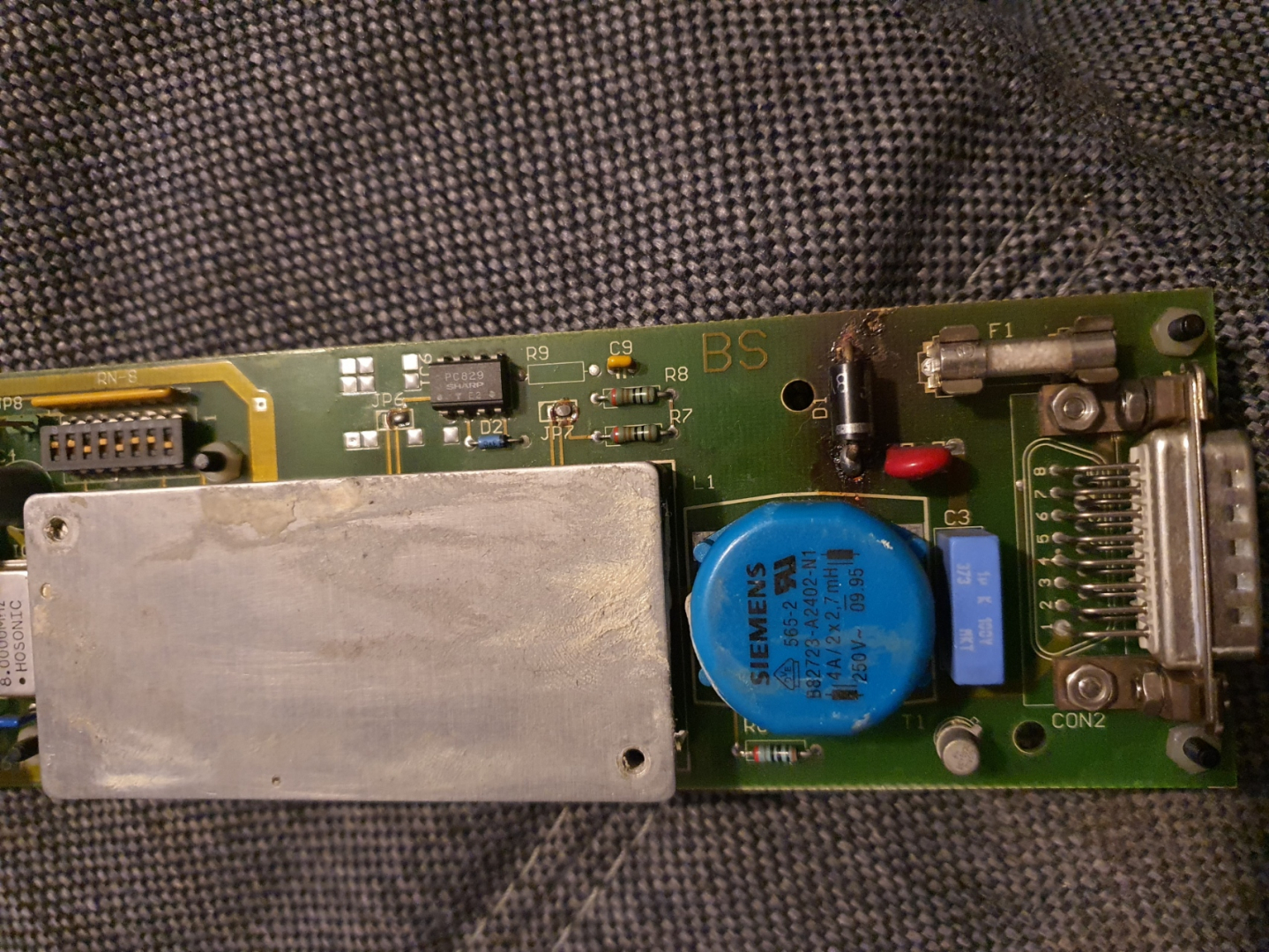

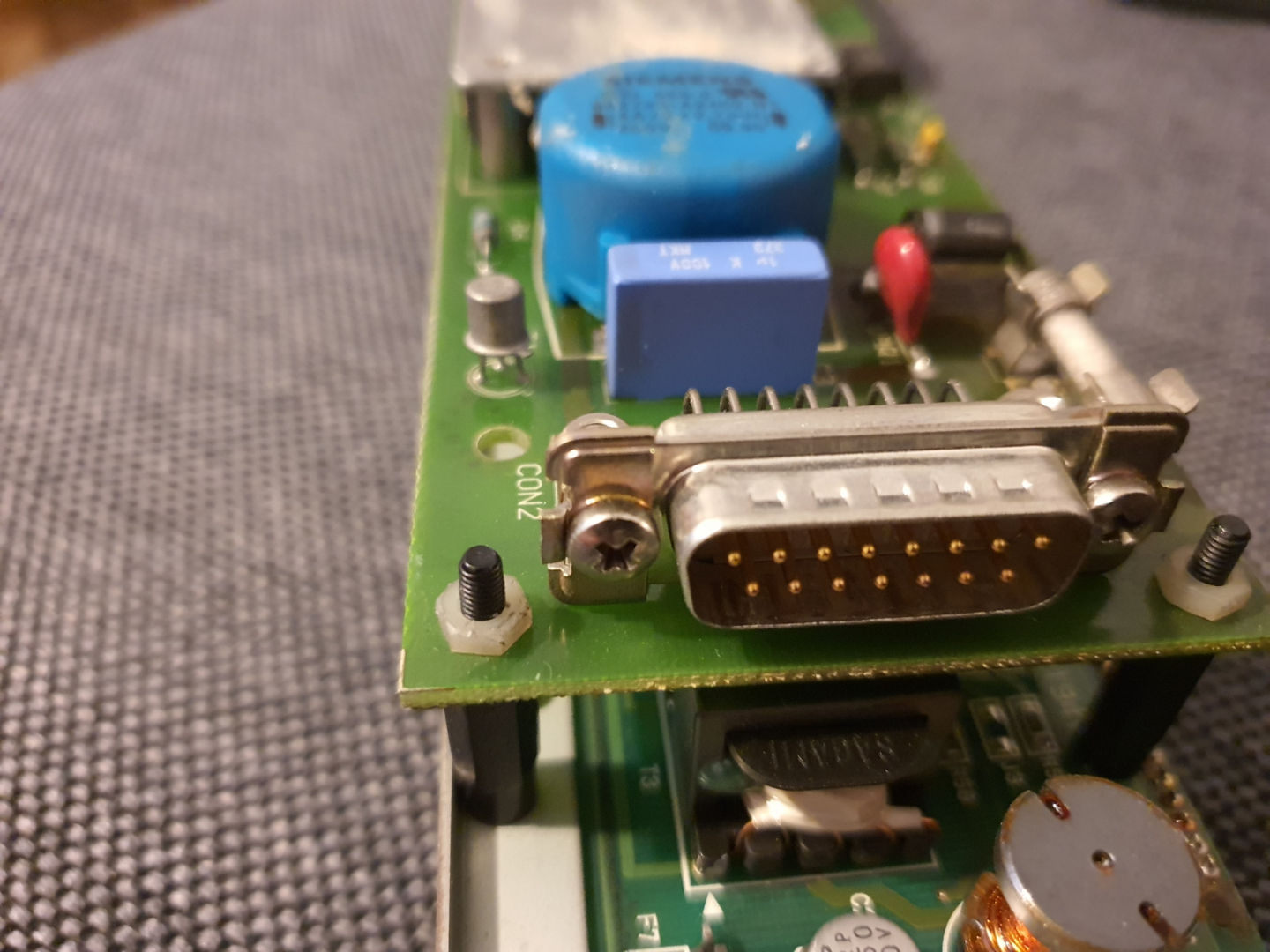

Hallo auf dein Bild CON 2 ist der Anschluss für ibis wagenbus so ist es bei meiner innenanzeige von brose ebenfalls. Nur probiere mal die 2 Kabel Farben zu tauschen das war bei mir so und schauen was auf dem Netzteil steht ob er Ampere frisst
Gruss
|
|
| |
Beitragsbewertung:
|
Robin79513
Siedler
21 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 02:07
|
OK vielen Dank für den Tipp, der Tausch hat nix gebracht aber ich habe Mal den Stromverbrauch gemessen, bei Rot am + und Blau am Minus werden 34 Watt verbracht aber es wird nichts angezeigt, andersrum passiert da gar nix und bleibt bei 0 Watt
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 14:33
|
Robin79513:
OK vielen Dank für den Tipp, der Tausch hat nix gebracht aber ich habe Mal den Stromverbrauch gemessen, bei Rot am + und Blau am Minus werden 34 Watt verbracht aber es wird nichts angezeigt, andersrum passiert da gar nix und bleibt bei 0 Watt
Ich vermute mal, dass es auch an der defekte Widerstand bei D1 liegen könnte
|
|
| |
Beitragsbewertung:
|
GreenBird
Gelehrter
176 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 16:54
|
D1 ist eine Diode, kein Widerstand. ;)
|
|
| |
Beitragsbewertung:
|
Robin79513
Siedler
21 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 17:29
|
Ja das hab ich auch schon erkannt, deshalb dachte ich schon das andersrum nicht all so viel bringen wird, aber probieren kann man ja😅
Aber ich gehe dann Mal davon aus dass die defekt ist oder?
|
|
| |
Beitragsbewertung:
|
GreenBird
Gelehrter
176 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 17:57
|
Am besten mal auslöten und durchmessen.
Da die Diode scheinbar direkt hinter der Sicherung sitzt, gehe ich davon aus das es sich hierbei um eine Diode als Verpolungsschutz handelt.
Solltest du die Anschlüsse wirklich vertauscht haben, würde das klären warum die Diode kaputt ist. Aber wie gesagt, baue sie am besten mal aus und messe sie durch.
Ein kleines Beispiel (OT):
Unsere Heizung war defekt, auf der Reglerplatine war ein Widerstand der zustandstechnisch genauso ausgesehen hat. Also hab ich ihn ausgelötet und musste mit Entsetzen feststellen, dass dieser nicht defekt war.
Eventuell wurde deine Diode schon mal getauscht und die neue von einem Amateur eingelötet. Dann können auch solche Bilder zu Stande kommen. ^^
|
|
| |
Beitragsbewertung:
|
Robin79513
Siedler
21 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 18:34
|
Habe dir Diode eben Mal mit dem Multimeter durchgemessen, die funktioniert und lässt auch nach wie vor den Strom nur in eine Richtung durch wie es ja eigentlich auch sein soll. Multimeter sagt mir bei der Diodenprüfung 1.228 V an
Habe aber auf der Platine was gefunden mit Schaltern... Eventuell was Falsches eingestellt?
Hier mal ein Bild von dem Schalter:
https://s12.directupload.net/images/210421/9i6di662.jpg
Geändert von Robin79513 am 21.Apr.2021 19:38
|
|
| |
Beitragsbewertung:
|
Robin79513
Siedler
21 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 21 Apr. 2021 19:43
|
Habe noch nichts am Schalter geändert, aber ich habe die Anzeige jetzt einfach mal für 3 Minuten am Strom gelassen und habe ein Spulenfiepen an der Platine der Anzeige selbst festgestellt. Desweiteren fällt mir auf dass die Anzeige von dem Stecker zur anderen Platine bis etwa zur Mitte sich aufwärmt und der andere Teil bleibt kalt. Ich gehe also davon aus, das das Problem eventuell an dieser Platine liegen könnte, hab aber noch keine Ahnung wie ich das genau herausfinden kann.
|
|
| |
Beitragsbewertung:
|
Ludre31
Bürger
90 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 23 Apr. 2021 00:03
|
Ah diese regler oder schalter hab ich in meiner brose flipdot auch drin. Denke mal das wird Sowas wie Adressen regler sein also welche Adresse sie Anzeige hat. (Vermutung liege ich falsch bitte korrigieren;). Oh da kann nur was an der Platine nicht hinhauen ich könnte dir ja meine Platine von meiner alten brose innenanzeige zukommen lassen weil wollte die eh aufm Müll werfen da die defekt ist also falls du interesse hast gern per pn musst du nur dein Kabel vom ibis Stecker aufheben da ich keins mehr dran habe
LG
|
|
| |
Beitragsbewertung:
|
HQI-TS
Bürger
88 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 23 Apr. 2021 14:02
|
Moin,
Die D1 ist nur eine schutzdiode, die dir bei verpolen die sicherung schmeissen sollte..
Unter dieser Aluminium Kühlkörperplatte ist ein schaltnetzteil, das den Anzeigerechner mit 5V versorgen sollte, das kansst du auch mal ausmessen ob das arbeitet.
24V anklemmen Rot auf Plus, Blau auf Minus, dann sollte an den dicken Pinns des Netzteils (Platinenunterseite) auf der seite wo der Anschlussstecker is die 24V anliegen, und an den 2 anderen Pinns die 5VDC.
|
|
| |
Beitragsbewertung:
|
alona01
Gelehrter
111 Beiträge
|
RE: Brose VFD Innenanzeige eventuell kaputt oder bin ich zu doof zum anschließen?, 23 Apr. 2021 18:33
|
Ich habe auch so eine Anzeige, die lief anfangs auch nicht bis ich die Sicherung (die nicht defekt aussah) getauscht danach funktionierte sie
|
|
| |
