Anschlussbelegung init PIDvisio2, 20 Apr. 2021 20:59

Guten Abend zusammen.

Kann mir jemand zufällig mit einem Anschlussplan für einen PIDvisio2-TFT von init weiterhelfen?

Viele Grüße und einen schönen Abend!

Beitragsbewertung:

Dool

Siedler
1 Beiträge

RE: Anschlussbelegung init PIDvisio2, 23 Apr. 2021 09:24

Hallo,

die Pinbelegung wäre:

6/16 CL15
7/16 GND
8/16 CL 30
9/16 I2C GND
10/16 I2C data
11/16 I2C clk
12/16 I2C Voc
13/16 StopSignal
14/16 GND
15/16 CL 30

Beitragsbewertung:

IVUfan

Siedler
7 Beiträge

RE: Anschlussbelegung init PIDvisio2, 11 Mar. 2022 17:16

Guten Tag. Was ist vom Plan die IBIS Wagenbus Belegung?

LG

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: Anschlussbelegung init PIDvisio2, 11 Mar. 2022 18:00

Der PIDvisio2 unterstützt in der Holländischen Variante (Die vermutlich die meisten haben) keinen Wagenbus, das wird von INIT zwar angeboten wurde in dem Fall aber nicht eingebaut. Daher handelt es sich hier um einen reinen IBIS IP Bildschirm...

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: Anschlussbelegung init PIDvisio2, 06 Jul. 2022 09:48

Hallo zusammen,

Durch einen Zufall bin ich nun auch Besitzer eines INIT PidVisio Bildschirmes aus dem Holländischen System geworden. Möchte diesen natürlich jetzt auch in Betrieb nehmen und anschließen, allerdings werde ich bisher aus dem von Kollege "Dool" geposteten Belegungsplan nicht schlau. Daher nun die Frage ob hier jemand einen etwas genaueren Anschlussplan hat, der u.a den männlichen 15 pol SubD sowie den männlichen 9 pol SubD und die weiblichen subD beschreibt.

Werde mal versuchen den Bildschirm in Kombination, mit dem Münchener MVG CoPilot System das auch IP basiert funktioniert zu betreiben.

Viele Grüße aus Köln

Marco

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: Anschlussbelegung init PIDvisio2, 06 Jul. 2022 13:17

Bin inzwischen aus dem Plan schlauer geworden, folgende Belegungen hab ich inzwischen:

8 + 15 CL30 / BNP Bordnetz Plus 24V

7 + 14 GND / BNM Bordnetz Minus

6 CL15 / TEIN Zündungsplus mit auf 24V+

Beitragsbewertung:

Tsutey

Adeliger
294 Beiträge

RE: Anschlussbelegung init PIDvisio2, 07 Jul. 2022 10:22

Nachtrag:

Das System funktioniert jetzt einwandfrei, habe vorerst ein Provisorium für die Verbindung zwischen Monitor und CoPilot Rack benutzt. Hatte noch ein INIT 9pol SubD Netzwerkkabel mit Ethernetstecker am Ende, das habe ich nun seitlich in den Etherneteingang hinter der Serviceklappe des Monitors gesteckt. Funktioniert einwandfrei, ist zwar erst mal nicht schön aber es erfüllt seinen Zweck!

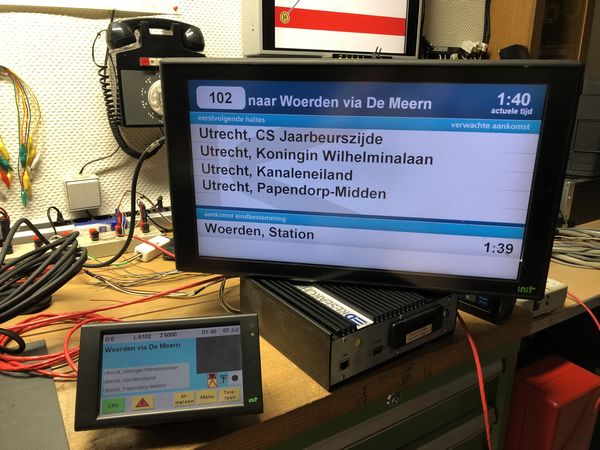

Hier ein Bild vom PIDVisio und dem Bedienteil mit Keolis Syntus:
