AEG Annax reagiert nicht, 18 Dec. 2020 12:55

Hallo zusammen,
ich habe eine Berliner ANNAX-Anzeige aus einem GT6 mit dazu gehörigem IBIS-Point.

Ich komme nur an einer Stelle jetzt nicht mehr weiter.
Ich habe ich die Anzeige am Ibis-Point angeschlossen.

Fakt ist, dass die drei Verbraucher Strom bekommen:
1) Die Beleuchtung springt an
2) Das Ibis springt an und ist bedienbar (Linien, Ziele etc wurden ausgewählt)
3) Spannung auf der Anzeige ist da (der Selbsttest funktioniert)

Es schildert aber nicht um. Es muss doch dann an der Verbindung zwischen Ibis und Anzeige liegen. Ich habe die vier Kabel (braun, weiß, gelb und grün) mit einer Lüsterklemme verbunden. Farbe auf Farbe.

Entweder ist das falsch oder der Ibis-Stecker ist defekt. Oder habe ich etwas anderes übersehen?

Kann ich das ohne IBIS-Stecker probieren? Ich könnte das IBIS direkt mit der Klemmleiste an der Steuerplatine in der Anzeige anschließen - dann bräuchte man den Stecker nicht mehr. Was meint ihr?

Ich weiß jetzt nämlich nicht mehr weiter.

Geändert von Jan.Gerke am 18.Dec.2020 12:58

Beitragsbewertung:

popupdestroyer

Siedler
44 Beiträge

RE: AEG Annax reagiert nicht, 18 Dec. 2020 13:29

Ich habe mein MAS3 und die Annax relativ frei verdrahtet. Die Belegung der Pins am IBIS und an den Anzeigen müssen stimmen.
Die 4 Adern Farbe auf Farbe verbinden muss nicht unbedingt passen, da es noch das Wagenbus- Modul gibt.
Ich habe noch irgendwo den Plan zur Verdrahtung IBIS zu Annax rum liegen. Den kann ich dir geben, damit du deine Drähte prüfen kannst.

Beitragsbewertung:

Jan.Gerke

Siedler
21 Beiträge

RE: AEG Annax reagiert nicht, 18 Dec. 2020 13:40

Danke, die Verdrahtung des Ibis passt. Ich hatte das schon mal bei einem Bekannten dran, das funktionierte. Der IBIS Stecker war das einzige was ich nicht vorher geprüft habe.

Beitragsbewertung:

Jan.Gerke

Siedler
21 Beiträge

RE: AEG Annax reagiert nicht, 18 Dec. 2020 14:30

Hallo nochmal,

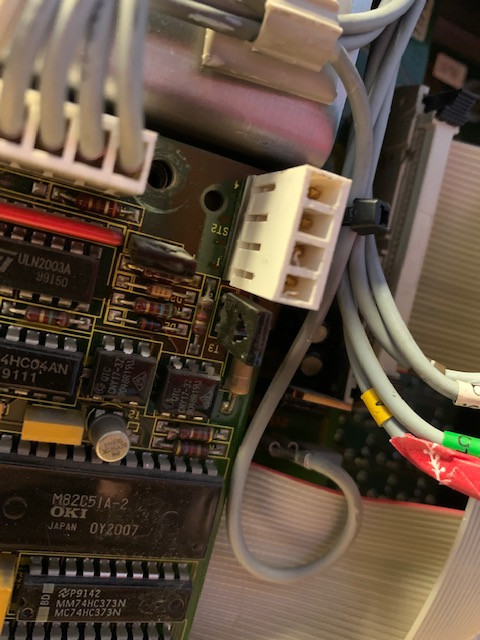

der IBIS-Stecker war tatsächlich defekt. Ich habe nämlich an der Leiterplatte die Kabel direkt vom Ibis angeschlossen und siehe da - es kam Kontakt an.

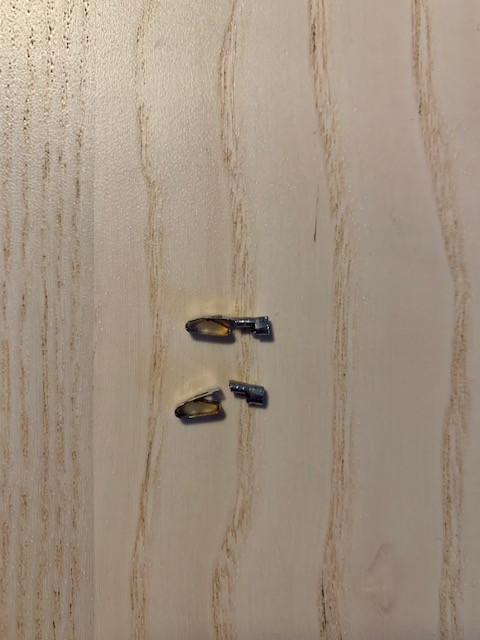

Jedoch ist mir ein Fauxpas passiert. Im Stecker sind zwei der kleinen Anschlussklemmen zerbrochen.

Ärgerlich!

Weiß jemand, wo man Ersatz herbekommt? Oder kann man die einzelnen Kabel an die Pins befestigen?

Danke

Beitragsbewertung:

Hummelaner

Gelehrter
125 Beiträge

RE: AEG Annax reagiert nicht, 18 Dec. 2020 18:32

Hallo Jan,

ich müsste solche Stecker noch haben, da ich ANNAX-Anzeigen ausgeschlachtet habe. Morgen kann ich mich noch mal melden, dann weiß ich mehr.

Beitragsbewertung:

Jan.Gerke

Siedler
21 Beiträge

RE: AEG Annax reagiert nicht, 18 Dec. 2020 18:57

Hallo Hummelaner,

Das wäre ja toll. Danke für die Info. Kannst mir ja nochmal Bescheid geben, dann können wir alles weitere klären.

Liebe Grüße

Beitragsbewertung:
