Mobitec: Viele Fragen über die Matrix und die Software MIE, 09 Dec. 2020 18:26
|
|
Hallo,
Ich kenne jemanden, der hat sich ein Bus (gebraucht, EZ 2008) geholt und er weißt, das ich für die Matrix das Programm habe um Ziele zu erstellen.
Der Bus soll irgendwo aus Schweden oder Norwegen herkommen.
In den Bus sind 3 LED Anzeigen von Mobitec offen (Ohne hinter einer Verkleidung vom Bus) verbaut und nun will er ein paar Ziele drauf haben.
Da ich spontan nicht so hinfahren (2-2,5h Fahrzeit) kann mit die Öffis, muss mein Bekannter die ganzen Daten selber zusammen suchen.
Als Steuerung für die MobiLED Matrix dient ein ICU400 mit USB Anschluss.
Aber dazu habe ich paar fragen, da ich den Editor (MIE) nur zum basteln benutze und nie wirklich für die Programmierung gebraucht habe.
Habe mal ein paar Bilder (aus dem Software) und ein Video verlinkt.
Sollte mal keine Bilder auftauchen, sondern nur das kleine Bildpiktogramm, dann einfach auf das Piktogramm klicken, dann werdet ihr zu den dazugehörigen Bild weitergeleitet ;)
Da fange ich mal mit der Frage in der Beschaffung der Daten an:
Frage 3:
Um die Anzeigen zu steuern, hat er ein ICU 400 USB verbaut. Dazu sind mir persönlich paar fragen eingefallen:
Wie kann man die Sprache ändern?
Nur über die Firmware oder gibt es da irgendeine Einstellung?
Eventuell sogar im MIE?, da man beim Erstellen der .out Datei im Schritt 4/5 die Sprache auswählen kann.
Gibt es im Gerät Einstellungen und wie rufe ich die auf und passe es an?
Dann habe ich noch paar Fragen über den Editor.
Frage 5:
Ich habe einen Bus als Grafik erstellt, den es in der Bibliothek nicht vorhanden war.
Wird dann die Grafik auch hinterher auf die Matrix angezeigt?
Dann kommen wir zu den Thema exportieren.
Frage 6:
Beim Schritt 4 von 5 wird mir eine Menge Optionen angezeigt.
Force use of graphics font = Zu deutsch also "Erzwinge dazu, Grafikschrift zu verwenden"
Was bedeutet das?
Wozu wird die Option genutzt?
Was bewirkt die Option "Language"?
Hat das irgendeine Auswirkung auf das Eingabegerät (ICU400)?
Default Display on control unit
Ich vermute mal, das dann die Frontanzeige als Displaytext genutzt wird wenn es auf Front steht.
Was bewirkt "Use firmware that support double block size"? Und vor allem die darunterliegende Option.
No of memories = Denke mal, dass es "Anzahl der Erinnerung" bedeutet
Was meinen die mit Erinnerung? Standard ist es bei mir auf 1.
In wie weit hat es eine Auswirkung, wenn ich die Anzahl auf 3 erhöhe?
Was bewirkt die Option "Compress graphic data if possible"?
Dies wären so meine Anfänger fragen. Ich selbst möchte nichts falsch machen und auch keine falschen Informationen weitergeben.
Wonach mein Bekannter lediglich suchen muss, ist nach den
Modelbezeichnung (z.B. MobiLED Ultima 4.10x10),
Auflösung und
die Adressierungen der einzelnen Anzeigen.
Ich bin gespannt auf eure Antworten.
Liebe Grüße und eine schönen Restwoche 👍
Bereits beantwortet:
Frage 1:
Um erstmal Ziele zu erstellen, muss man wissen, um welchen Model der Anzeige handelt und welche Auflösung es hat.
Die Angaben stehen meistens auf Klebeetiketten an der Rückseite drauf.
Aber wie gehe ich vor, falls die Etiketten fehlen sollten?
Außerdem steht das Model Bezeichnung überhaupt drauf? In diesem Video stand da kein Modelname drauf.
Und es gibt verschiedene LED Matrixen im MIE zum Auswahl.
Antwort: LED‘s zählen oder auf dem Aufkleber gucken wenn vorhanden.
Frage 2:
In einem YouTube Video habe ich bei einen MobiDOT Matrix gesehen, dass hinter einer Klappe die kleine Platine verbirgt. Darauf ist ein Drehschalter für die Adressierung.
Da könnte man diese Frage mit der Frage 1 kombinieren:
Gibt es eine Möglichkeit über den ICU400, dass die Adresse auf der Matrix anzeigt? Eventuell sogar den Modelname von der Anzeige?
Antwort: Auf den ICU nicht, aber es gibt auf den AZR ein Testknopf, der die Adresse und hinterher ein Testfrequenz auf die Anzeige durchschaltet.
Falls es sich um Dipschalter handeln sollte (was ich vermute), hat da einer vielleicht ein Plan dazu?
Standardmäßig scheint wohl wie im Video oben verlinkt zusehen, dass die Front die Adresse 6,
Rechte Seite 11 und die Linie am Heck 10 haben.
Antwort: Den Adressierungsplan von Mobitec erhalten. Adressierung steht auf dem Aufkleber drauf.
...
Frage 4:
Man kann die Fertige Datei mit dem USB-Stick übertragen.
In welchen Format muss der Stick formatiert werden und ist es egal, wieviel Kapazität (z.B. 32 GB) der Stick insgesamt hat?
Antwort: USB-Stick muss maximal 1 GB Speichervolume haben, außerdem als reine FAT formatiert werden.
Geändert von luckysunyblue am 14.Dec.2020 18:07
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 10 Dec. 2020 19:40
|
Hallo,
wenn die Etiketten fehlen, zähle die Dots der Anzeigen waagerecht und senkrecht. Der Anzeigentyp aus Bj 2008 dürfte schon LED Ultima sein. Bei der genauen Auswahl, z.B. 10.4x10 brauchst du meines Wissens nach nicht die korrekte Auswahl treffen. Also versuche es mal mit MobiLED Ultima 10.4x10.
An der Adressierung der Anzeigen im Bus bitte nichts Ändern. Standard sind Front 6, Seite rechts 7 und Heck 11.
Zum Stick: er muss möglichst klein sein, also etwa 1 GB und er muss FAT formatiert sein.
Gruß Sebi
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 10 Dec. 2020 22:42
|
Sebi_89:
Hallo,
wenn die Etiketten fehlen, zähle die Dots der Anzeigen waagerecht und senkrecht. Der Anzeigentyp aus Bj 2008 dürfte schon LED Ultima sein. Bei der genauen Auswahl, z.B. 10.4x10 brauchst du meines Wissens nach nicht die korrekte Auswahl treffen. Also versuche es mal mit MobiLED Ultima 10.4x10.
An der Adressierung der Anzeigen im Bus bitte nichts Ändern. Standard sind Front 6, Seite rechts 7 und Heck 11.
Zum Stick: er muss möglichst klein sein, also etwa 1 GB und er muss FAT formatiert sein.
Gruß Sebi
Danke für deinen Antworten.
Der Bus hat auch wie ich später erkannt habe,
einen Linienanzeiger auf der Linke Seite.
MIE teilt mir die Adresse 8 zu.
Passt das auch überein?
Für die Linienanzeiger verwende ich auch Ultima 10.4x10?
Zu den USB-Stick
Bei mir selbst gäbe es die Auswahl (32GB Stick) FAT32 (Standard) und exFAT Ich vermute wohl eher den FAT32?
Edit: Testweise ein anderen USB-Stick mit fast 4GB Volume eingesteckt und da wird mir FAT angeboten.
Also nur das reine FAT? So wie du geschrieben hast?
Unter 4GB findet man kaum noch USB-Sticks (Wer braucht schon USB-Sticks mit 1GB Volume heutzutage?😂).
Weder bei MM & Saturn, noch beim Drogeriemärkten, 1-Euro Laden.
Ebay spuckt mir auch nichts aus, aus der Umgebung.
Liebe Grüße
Geändert von luckysunyblue am 11.Dec.2020 11:38
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 18:10
|
Ja, verwende die selbe Anzeigenart.
Ich habe tatsächlich auch einen mit 2GB versucht, das war schon zu groß. Also unbedingt 1GB und nur FAT ohne 32 über Windowsexplorer formatieren. Den habe ich aus der ersten USB-Stick Generation, also schon älter. Aber nur mit dem funktioniert das 👍.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 18:47
|
Sebi_89:
Ja, verwende die selbe Anzeigenart.
Ich habe tatsächlich auch einen mit 2GB versucht, das war schon zu groß. Also unbedingt 1GB und nur FAT ohne 32 über Windowsexplorer formatieren. Den habe ich aus der ersten USB-Stick Generation, also schon älter. Aber nur mit dem funktioniert das 👍.
Dann wird ja problematisch. Habe nur minimum 4 GB aufwärts.
Wie war jetzt mit die zuweisung der Adresse für die Linke Linienanzeige?
|
|
| |
Beitragsbewertung:
|
freaksbus
Adeliger
312 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 18:59
|
Kleine Sticks sind selten, so einen hätte ich (und ich schmeisse nichts weg, was noch funktioniert) auch nicht - bei Conrad aber beispielsweise findest du noch diesen hier für ne schmale Mark:
https://www.conrad.de/de/p/xlyne-alu-usb-stick-1-gb-aluminium-177553-usb-2-0-1198503.html
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 19:04
|
freaksbus:
Kleine Sticks sind selten, so einen hätte ich (und ich schmeisse nichts weg, was noch funktioniert) auch nicht - bei Conrad aber beispielsweise findest du noch diesen hier für ne schmale Mark:
https://www.conrad.de/de/p/xlyne-alu-usb-stick-1-gb-aluminium-177553-usb-2-0-1198503.html
Den habe ich gerade auf Amazon bestellt (3.49 und Gratis Lieferung an Packstation 👍😅 Soll ungefähr 15.12. kommen und nun lese ich deinen Beitrag hier
Geändert von luckysunyblue am 12.Dec.2020 19:14
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 20:41
|
luckysunyblue:
[QUOTE]
Sebi_89:
Ja, verwende die selbe Anzeigenart.
Ich habe tatsächlich auch einen mit 2GB versucht, das war schon zu groß. Also unbedingt 1GB und nur FAT ohne 32 über Windowsexplorer formatieren. Den habe ich aus der ersten USB-Stick Generation, also schon älter. Aber nur mit dem funktioniert das 👍.
Dann wird ja problematisch. Habe nur minimum 4 GB aufwärts.
Wie war jetzt mit die zuweisung der Adresse für die Linke Linienanzeige?
[/QUOTE]
Ich habe keinen Mobitec-Bus im Fuhrpark, der links eine Anzeige hat. Aber einfach versuchen. Entweder es erscheint nach dem Laden ein Ziel oder eben nicht 😊
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 12 Dec. 2020 23:21
|
Sebi_89:
[QUOTE]
luckysunyblue:
[QUOTE]
Sebi_89:
Ja, verwende die selbe Anzeigenart.
Ich habe tatsächlich auch einen mit 2GB versucht, das war schon zu groß. Also unbedingt 1GB und nur FAT ohne 32 über Windowsexplorer formatieren. Den habe ich aus der ersten USB-Stick Generation, also schon älter. Aber nur mit dem funktioniert das 👍.
Dann wird ja problematisch. Habe nur minimum 4 GB aufwärts.
Wie war jetzt mit die zuweisung der Adresse für die Linke Linienanzeige?
[/QUOTE]
Ich habe keinen Mobitec-Bus im Fuhrpark, der links eine Anzeige hat. Aber einfach versuchen. Entweder es erscheint nach dem Laden ein Ziel oder eben nicht 😊
[/QUOTE]
Hat die irgendeine Klappe, wo man die Adresse ablesen kann, oder muss die ganze Rückseite losgeschraubt werden?
Höchstwahrscheinlich werden es wohl DIP-Schalter sein für die Adressierung.
Möglichkeit an Informationen zu kommen hast du zufälligerweise nicht?
Die zuweisung von Programm selbst, kann ich nicht vertrauen, weil er verschiedene Anzeigen und Zuordnung der Position auf die gleiche Adresse setzt.
Nur für Front, da setzt es richtig.
Geändert von luckysunyblue am 12.Dec.2020 23:32
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 13 Dec. 2020 10:35
|
luckysunyblue:
[QUOTE]
Sebi_89:
[QUOTE]
luckysunyblue:
[QUOTE]
Sebi_89:
Ja, verwende die selbe Anzeigenart.
Ich habe tatsächlich auch einen mit 2GB versucht, das war schon zu groß. Also unbedingt 1GB und nur FAT ohne 32 über Windowsexplorer formatieren. Den habe ich aus der ersten USB-Stick Generation, also schon älter. Aber nur mit dem funktioniert das 👍.
Dann wird ja problematisch. Habe nur minimum 4 GB aufwärts.
Wie war jetzt mit die zuweisung der Adresse für die Linke Linienanzeige?
[/QUOTE]
Ich habe keinen Mobitec-Bus im Fuhrpark, der links eine Anzeige hat. Aber einfach versuchen. Entweder es erscheint nach dem Laden ein Ziel oder eben nicht 😊
[/QUOTE]
Hat die irgendeine Klappe, wo man die Adresse ablesen kann, oder muss die ganze Rückseite losgeschraubt werden?
Höchstwahrscheinlich werden es wohl DIP-Schalter sein für die Adressierung.
Möglichkeit an Informationen zu kommen hast du zufälligerweise nicht?
Die zuweisung von Programm selbst, kann ich nicht vertrauen, weil er verschiedene Anzeigen und Zuordnung der Position auf die gleiche Adresse setzt.
Nur für Front, da setzt es richtig.
[/QUOTE]
Da bin ich mit meinem Latein am Ende. Im Zweifelsfall Kontakt aufnehmen mit Mobitec bzw. mittlerweile LTG (Lawo, Gorba, Mobitec,...) Ich gebe dir per PN Kontakte durch.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 14 Dec. 2020 13:17
|
Mahlzeit,
Erstmals gibt es Neuigkeiten von mir.
Ich habe heute mit Herr Ottevanger von mobitec geschrieben.
Erstmal zur meiner Frage über die Adressierung der Linke Anzeige:
Die Linke Anzeige hat die gleiche Adressierung wie die Heck Matrix also 11.
Dann habe ich auch von Herr Ottevanger einen Belegungsplan für die Adressierung von die Dip-Schalter bekommen.
Der Schalter ist 6-Polig.
Dip 1-4 Adresse Zuweisung
Dip 5 wird nicht benutzt (Off)
Dip 6 Ignition 0V (On)
5 & 6 darf nicht verändert werden.
Wenn es gewünscht ist, kann ich den Plan hier einfügen.
Außerdem hat er mir hingewiesen, dass die Adresse auf der Aufkleber drauf steht.
Vorhin habe ich bessere Fotos von die Aufkleber bekommen. Zum Glück waren die alle da.
Die Anzeigen kommt genauso aus Schweden wie der Bus. Wer hätte das gedacht?
Die Anzeigen sind vom Typ
Front
Skylt LED19x160-13,4
Die Adresse kann leider nicht abgelesen werden, da der Halter im Weg ist 🤪 Aber wird überall erwähnt das es die 6 ist also.
Rechts
Skylt LED19x160-8,4
Adresse 9
Und die beiden Linienanzeigen:
Skylt LED16x28-13,4
Adresse 11
Ich hoffe das ich weiterhin die Ultima Programmierung nehmen kann.
Die Nummer beim CE Zeichen lautet
e5
020121
Ich denke mal, das 2012 das Baujahr ist?
Mein Eingangsbeitrag habe ich auf den aktuellen Stand aktualisiert.
Liebe Grüße
Geändert von luckysunyblue am 14.Dec.2020 13:28
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 14 Dec. 2020 13:41
|
Also wegen der Stick Größe möchte ich mich auch Mal äußeren. Bei mir läuft es auch mit einen 4gb Stick.
Desweiteren würde ich mich über den Plan freuen. Habe auch relativ viele mit Mobitec zutun.
Hast du sonst noch Fragen die nicht beantwortet wurden. Vllt kann ich dir die ein oder andere Frage beantworten.
Mfg
Jacob
Geändert von jaguar1835 am 15.Dec.2020 6:55
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 14 Dec. 2020 15:04
|
jaguar1835:
Also wegen der Stick Größe möchte ich mich auch Mal äußeren. Bei mir läuft es auch mit einen 4gb Stick.
Desweiteren würde ich mich über den Plan freuen. Habe auch relativ viele mit Mobitec zutun.
Hast du sonst noch Fragen die nicht beantwortet wurden. Vllt kann ich dir die ein oder andere Frage beantworten.
Mfg
Jacob Ody
Oben im Beitrag sind noch die Fragen 3, 5, 6 unbeantwortet.
Den Plan habe ich mal abgezeichnet.
Die Dip-Schalter bei 5 und 6 dürfen nicht verändert werden.
Ok, dann liegt das wohl eher an den Übertragungsrate am USB-Stick.
Mein jetzigen 4GB hat eine Übertragungsrate von 28 MB/s beim lesen.
Falls es mit dem 4GB Stick nicht klappen sollte, habe ich noch den bestellten 1GB Stick als Sicherheit.

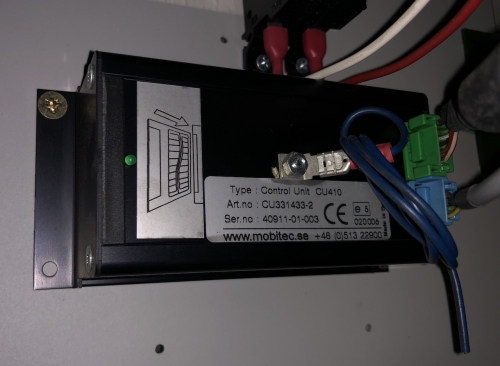

Außerdem habe die Artikelnummer an Herr Ottevanger weitergeleitet, die Anzeigen besitzen noch die guten alten Drehschalter für die Adressierung. Hätte ich ja nicht nach den Dip-Schalter fragen brauchen 😋 Egal, an Belegungspläne kann man nie von genug kriegen 😉
Es soll auf der AZR ein roter Testknopf geben. Der soll die Adresse und ein Testfrequenz anzeigen.
Geändert von luckysunyblue am 14.Dec.2020 21:58
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 15 Dec. 2020 06:54
|
Guten Morgen,
Also zu Frage 5. Ja so wie es hier zusehen ist würde es funktionieren. Ich habe mir auch selber eine Kaffeetasse gebaut ;-)
Also zur 6. Frage.
Ich kann dir sagen das die Sprache so wir ich es kenne nur über die Firmware geändert werden kann. Ich bin aber ehrlich ich hatte bis jetzt nur deutsche bedinteil. Als ich würde das einfach Mal testen.
Desweiteren zur Firmware. Ich denke das Programm meint damit das es der Anzeige sagt das es im Freitext auf zwei Zeilen arbeiten darf. Da du aber ja mit vielen arbeitest sollte dir die Einstellung egal sein.
Default Display Text bedeutet soviel wie in dem bedinteil wird der Text von der Frontanzeige angezeigt zur Orientierung. Zu der vorletzten Sache könnte ich mir nur vorstellen. Das bei der Einstellung über eins zum Beispiel 2 das Bedinteil die Daten zwei Mal an die anzeigen sendet um Fehler auszuschließen. Und bei 3 eben drei Mal. Da würde ich aber auch wieder sagen wenn du Zugriff auf alles hast einfach testen.
So habe ich es mir auch angeeignet. Ich habe mich einfach in den Bus gesetzt und mit dem Laptop getestet.
Was dabei wichtig ist vergiss die zeit nicht. Ich habe es erst gemerkt als in der Fahrzeughalle das Licht aus ging:,-)
Somit hoffe ich das ich dir helfen konnte.
MfG
Jacob
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 15 Dec. 2020 11:58
|
jaguar1835:
Guten Morgen,
Also zu Frage 5. Ja so wie es hier zusehen ist würde es funktionieren. Ich habe mir auch selber eine Kaffeetasse gebaut ;-)
Also zur 6. Frage.
Ich kann dir sagen das die Sprache so wir ich es kenne nur über die Firmware geändert werden kann. Ich bin aber ehrlich ich hatte bis jetzt nur deutsche bedinteil. Als ich würde das einfach Mal testen.
Desweiteren zur Firmware. Ich denke das Programm meint damit das es der Anzeige sagt das es im Freitext auf zwei Zeilen arbeiten darf. Da du aber ja mit vielen arbeitest sollte dir die Einstellung egal sein.
Default Display Text bedeutet soviel wie in dem bedinteil wird der Text von der Frontanzeige angezeigt zur Orientierung. Zu der vorletzten Sache könnte ich mir nur vorstellen. Das bei der Einstellung über eins zum Beispiel 2 das Bedinteil die Daten zwei Mal an die anzeigen sendet um Fehler auszuschließen. Und bei 3 eben drei Mal. Da würde ich aber auch wieder sagen wenn du Zugriff auf alles hast einfach testen.
So habe ich es mir auch angeeignet. Ich habe mich einfach in den Bus gesetzt und mit dem Laptop getestet.
Was dabei wichtig ist vergiss die zeit nicht. Ich habe es erst gemerkt als in der Fahrzeughalle das Licht aus ging:,-)
Somit hoffe ich das ich dir helfen konnte.
MfG
Jacob
Ok, eben mit ‘nem Laptop im Bus setzen wird bisschen schwierig. Zumal ich kein Zugang zum Bus habe geschweige überhaupt einen Laptop besitze.
Im Ordner vom Software gibt es einen Datei OutfileSettings.xml
Da drin werden Sprachen aufgeführt.
Für Deutsch sieht es so aus:
Entsprechend habe da paar Zeilen angepasst
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 18 Dec. 2020 07:14
|
Guten Tag,
Also das ist schade das du das mit dem Laptop nicht machen kannst. Andere Variante wäre du Holst dir die Anlage nachhause. Ich finde es immer wichtig es Ei Fach zu versuchen. Und am besten kann man es testen wenn die Anlage bei einen Zuhause steht.
MfG
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 18 Dec. 2020 09:25
|
jaguar1835:
Guten Tag,
Also das ist schade das du das mit dem Laptop nicht machen kannst. Andere Variante wäre du Holst dir die Anlage nachhause. Ich finde es immer wichtig es Ei Fach zu versuchen. Und am besten kann man es testen wenn die Anlage bei einen Zuhause steht.
MfG
Ich sehs schon vor mir:
2,5h Busfahrt bzw. ZUG mit einer großen Sackkarre und darauf 4 Anzeigen 🤣 Und 30 Euro ärmer wegen Tagesticket.
Wird auf gut Glück gemacht, rüberschicken per Email mit dem anforderung einen wenn möglich ein FAT formatierte 1GB Stick zu benutzen. Ansonsten soll er ein 4GB nehmen. Wenn er die Daten vom 4GB nicht abrufen kann, werde ihn dan meinem 1GB Stick versende.
Ansonsten muss ich gucken, das jemand aus‘m Umkreis ein Laptop günstig auf ebay verkauft.
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 18 Dec. 2020 21:18
|
Die Daten per Mail verschicken. Der Vorteil bei Mobitec ist, dass man die Sticks mit dem Windows-Explorer beschreiben kann. Versucht es einfach. Ich habe auch einen Laptop für die Zielanzeigen. Den schleppe ich beim Update immer mit. Mittlerweile habe ich 4 verschiedene Matrix-Hersteller und jeweils mehrere Auflösungen im Fuhrpark, da braucht es auch öfters mal zwei Anläufe.
Bin auf das Ergebnis gespannt.
Geändert von Sebi_89 am 18.Dec.2020 21:24
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 21 Dec. 2020 11:56
|
So, nach 28,5h ohne PC wegen Neustarts konnte nun der USB Stick erkannt werden.
In welcher Zuordnungseinheit soll ich formatieren?
|
|
| |
Beitragsbewertung:
|
jaguar1835
Bürger
84 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 21 Dec. 2020 18:53
|
Also ich habe meinen 4 GB Stick auf Standard und auf FAT.
Mfg
Jacob
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 22 Dec. 2020 09:33
|
Ja, Standard passt.
|
|
| |
Beitragsbewertung:
|
-T0M-
Siedler
3 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 29 Dec. 2020 21:07
|
Hallo zusammen,
Wenns erlaubt ist, würde ich mich hier gerne mit meinen Fragen zu Mobitec mit dranhängen.
Hab eine Mobitec Matrix-Anlage aus einem MAN Bus mit folgenden Komponenten:
- Mobitec ICU 410
- Front-Matrix (Typ Sign LED 16x128-13,4 / Art.No. LED161281-482)
- Seiten-Matrix (Typ Sign LED 16x120-10,4 / Art.No. LED161205-482)
- Verteilerplatine
Hat zufällig jemand irgendwelche Dokumente zu der ICU 410 (Anleitung, Datenblätter, Belegung, o.ä.)?
Brauch ich für den Betrieb noch eine Art Bedienpanel oder gibt es eine Möglichkeit die ICU an den IBIS-Bus (INIT EVENDpc Drucker) zu hängen?
Vielen Dank und schöne Grüße
Tom
|
|
| |
Beitragsbewertung:
|
Sebi_89
Siedler
44 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 31 Dec. 2020 16:48
|
Hallo Tom,
bist du dir sicher, dass das ICU 410 heisst oder nicht doch ICU 400?
|
|
| |
Beitragsbewertung:
|
-T0M-
Siedler
3 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 31 Dec. 2020 23:45
|
Hi Sebi,
Nach Typenschild ist es eine "CU 410".
Anbei mal ein Foto der Control Unit. Vielleicht hilft dir das weiter.
Grüße
Tom
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Mobitec: Viele Fragen über die Matrix und die Software MIE, 01 Jan. 2021 00:50
|
Das Gerät scheint wohl nur zum Speichern der Daten zu sein.
Im Umkehrschluss müsste es bedeuten, dass es einen Eingaberät geben sollte.
Der Grüne Stecker ist für den Stromversorgung.
Der Blaue Stecker für den Ibis Signal (Rs232 o. 485)
Außerdem hat das Steuergerät die Adresse 01, ist aber nicht relevant.
Mich stellt aber auch die Frage, wie man das Teil programmiert. Im MIE wird keine Konfiguration angezeigt für das Teil.
Was hängt eigentlich an der Verteilerplatine sonst dran?
Ansonsten würde ich empfehlen, an Mobitec zu wenden.
Am besten zu Herr Ottevanger. Bei ihm wurde ich gut geholfen und habe auch Unterlagen erhalten.
olaf.ottevanger@luminator.com
Geändert von luckysunyblue am 1.Jan.2021 1:02
|
|
| |
Beitragsbewertung:
|
|
|
