INEO Systrans SAEIV, 29 Sep. 2020 18:19
|
Guten Abend,
Weisst jemand etwas über die INEO Systrans Geräte ?
Ich habe bekommen 3 Geräte (sollen ein master + zwei andere Modul sein, davon vielleicht ein Ansagegerät) aber ich habe kein Pinbelegung bekommen...
Zentral-Gerät
https://ibb.co/0Gt5w8w

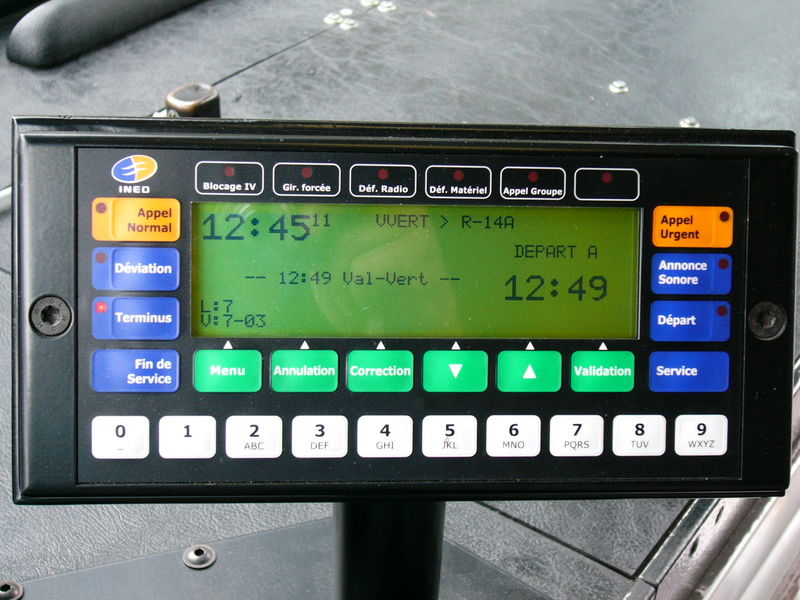

Eingabegerät
https://p8.storage.canalblog.com/89/07/476017/26858631.jpg
Danke
Geändert von SD80-1709 am 29.Sep.2020 18:20
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: INEO Systrans SAEIV, 30 Sep. 2020 11:28
|
Ich sag mal anhand des Ersten Bildes vom Bordrechner, sollte sich schon einiges klären lassen da alles ziemlich übersichtlich ist.
Braun / Weiß Z.b Spannung +24 und -24V, Bedienteil könnte per Wagenbus angeschlossen sein, was hat das Bedienteil für einen rückwärtigen Stecker?
Anhand des Zieles Val-Vert würde ich jetzt sagen das die Anlage aus Frankreich kommt?
Geändert von Tsutey am 30.Sep.2020 11:34
|
|
| |
Beitragsbewertung:
|
SD80-1709
Siedler
28 Beiträge
|
RE: INEO Systrans SAEIV, 30 Sep. 2020 13:54
|
Hallo,
Danke für deine Antwort;
Bedienteil hat 6 Polig Stecker mit nur 5 Kabeln: grau/gelb/grün/weiss/braun (habe ich grau/gelb/grün nur in P12 gefunden als du kannst sehen auf erste Bilder und ich denke weiss/braun soll 24V sein).
Es gibt ein Converter nach 14V so ich mochte sicher sein dass Netz ist mit 24V angeschlossen und nicht 14V (ich denke dass 14V geht nach Funkgerät aus Motorola).
Die transparente Stecker am oben sind IBIS Wagenbus Ausgang (von IBIS Converter) aber die Kabeln für IBIS Converter Eingang ich weiss nicht von welche Stecker der Bordrechner diese kommen... Jetzt sind alle die Kabeln geschnitten als Geräte sind in mein Keller und bus ist in eine Blechdose verwandelt...
Also fast richtig : Die INEO SAEIV sind ein Produkt von Frankreich aber diese Bild ist in Lausanne (Schweiz) aufgenommen
Daniele
|
|
| |
Beitragsbewertung:
|
Tsutey
Adeliger
294 Beiträge
|
RE: INEO Systrans SAEIV, 09 Oct. 2020 13:17
|
Bei dem Konverter kannst du davon ausgehen das er für das Motorola Funkgerät ist, da er ja sicherlich von 24V auf 12,5V transformieren wird. Du wirst in dem Bordrecher da sicherlich irgendwo einen Stromwandler, einer Fremdfirma finden so ist das bei vielen IBIS Anlagen gelöst. Ich habe in meiner IBIS 1 Anlage, auch ein Betriebsfunkgerät eingebaut allerdings hat Siemens direkt einen Netzteileinschub verbaut der alle Spannungen liefern kann.
Wenn du nur 5 Kabel im Stecker des Bedienteil hast, dann wird es wohl nicht Wagenbus sein. Da das Bedienteil ja auch nochmal mit 24V gespeist werden muss, das solltest du zuerst rausfinden und dann die Verbindung zum Bordrechner ermitteln. Es kann natürlich sein das der Bordrechner in dem Fall, auch das Bedienteil mit 24V versorgt du kannst ja mal die Kabel durchmessen ob irgendwo 24V herauskommt.
Gruß
Marco
|
|
| |
