Sperrdioden Lawo FlipDot, 25 Aug. 2020 09:38

Hallo zusammen,

leider ist auf meiner Lawo Liniennummernanzeige links mindestens eine Sperrdiode durch mechanische Einwirkung gebrochen. Leider kenne ich diesen Dioden Typ nicht und habe im Internet zu diesen kleinen Dioden mit grünem Gehäuse auch nichts entsprechendes gefunden. Auf den Dioden steht auch leider weder eine Nummer noch Betriebsparameter drauf.
Kennt von euch zufällig jemand diesen Dioden Typ?

Ich habe jetzt erstmal vorläufig eine normale schwarze 1A Diode drauf gebraten, weiß aber noch nicht ob das damit wirklich langfristig funktioniert oder ob ich mir damit am Ende noch den Anzeigenrechner mit kaputt mache?

Vielen Dank für eure Hilfe

Alexander

Beitragsbewertung:

Rainer R

Siedler

RE: Sperrdioden Lawo FlipDot, 25 Aug. 2020 13:32

Du kannst hier jede beliebige Diode nehmen, die mindestens 24 Volt und ca. 1 A verträgt. Mehr Volt und mehr A stören nicht, machen sie nur größer und ev. teurer. In der Grabbelkiste hat eigentlich jeder 1N400x Dioden. Die Zahl X steht nur für die Spannungsfestigkeit. Eine 1N4001 genügt also völlig. Hier mal ein Datenblatt einer solchen Diode:

https://www.vishay.com/docs/88503/1n4001.pdf

In den moderneren Flip Dots sind BAV99 als SMD verbaut.

BAV99

Die verwende ich auch für meine eigenen Flip-Dot-Bausätzen.

Flip-Dot Bausatz

Das sind Doppeldioden, also gleich 2 Dioden in einem Gehäuse. Diese sind ebenfalls für 1A ausgelegt, daher machst Du mit einer 1N400X bei Dir nichts verkehrt.

PS:
Beim Einlöten musst Du natürlich auf die Polarität achten - sonst kann schnell die Treiberschaltung durchbrennen - ist ja aber wohl klar...

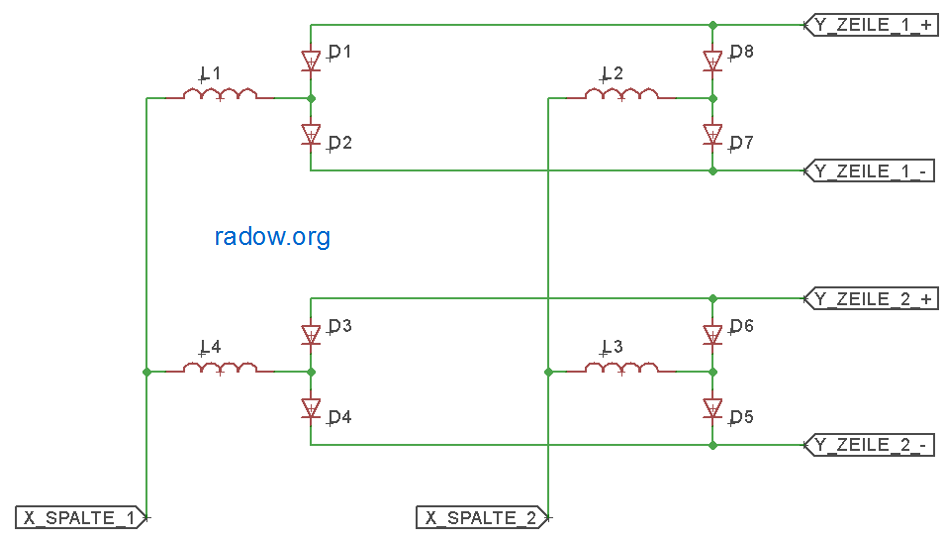

Zur Verdeutlichung hier mal schnell ein Schaltplan der BROSE Module:

Gruß aus Hannover
Rainer
rainer.radow.org

Geändert von Rainer R am 25.Aug.2020 13:38

Beitragsbewertung:

Omsi-tech

Siedler
48 Beiträge

RE: Sperrdioden Lawo FlipDot, 26 Aug. 2020 14:32

Hallo Rainer,

vielen Dank für deine schnelle Antwort. Ja, ich habe eine 1N4001 hinten drauf gebraten. Sollte ja dann eigentlich mir keine Probleme machen. Die Markierung der Durchlassrichtung dürfte ja bei allen Dioden gleich sein, auch wenn die Farben der einzelnen Dioden Typen unterschiedlich sind.

Testen kann ich das ganze erst im Laufe der nächsten Woche wenn die Rechner der Anzeige aus der Reparatur zurück kommen (Batterien waren ausgelaufen und haben die Leiterbahnen zerfressen, leider ein typisches Problem bei den älteren Anlagen von Lawo).

Viele Grüße

Alexander
