Unbekannte Flipdot-Anzeige ansteuern, 09 Jul. 2020 15:59

Hallo,

mein Auftrag ist es eine Matrixanzeige anzusteuern, dazu hoffe ich auf eure Hilfe.

Kann mir jemand sagen, um was für eine Anzeige es sich hier handelt?

https://www.directupload.net/file/d/5875/prwapl5g_jpg.htm
https://www.directupload.net/file/d/5875/42rfcxrf_jpg.htm
https://www.directupload.net/file/d/5875/s6ivw2ok_jpg.htm

Beitragsbewertung:

MagnusMagus

Senator
673 Beiträge

RE: Unbekannte Flipdot-Anzeige ansteuern, 09 Jul. 2020 16:02

Ist doch eine Annax, schau mal auf die Fripdot Module unten...

Beitragsbewertung:

Kakao

Siedler
3 Beiträge

RE: Unbekannte Flipdot-Anzeige ansteuern, 09 Jul. 2020 16:13

da steht Annax 19C25 und 19C30 auf der Anzeige

gibt es dafür eine Modellbezeichnung?

Ich möchte das per Wagenbus ansteuern, einen RS232->IBIS-Master von MG Ind. habe ich hier.

Dazu möglicherweise das pyIBIS verwenden.
Zum Sender der Telegramme benötige ich ja eine Adresse, die Dipfixschalter stehen alle auf OFF, ich gehe davon aus, dass die Anzeige dann die Adresse 0 hat?

Geändert von Kakao am 9.Jul.2020 16:13

Beitragsbewertung:

luckysunyblue

Konsul
1109 Beiträge

RE: Unbekannte Flipdot-Anzeige ansteuern, 09 Jul. 2020 16:33

Hi, in diesen Thread gibt ein Dip Schaltplan für die Adress Ansteuerung.

Seltsamerweise stehen alle Dips auf Offhttps://487481.forumromanum.com/member/forum/forum.php?q=annax_fma_s1_dip_schalter-ibis_world&action=ubb_show&entryid=1136815509&mainid=1136815509&threadid=1341209229&USER=user_487481

Beitragsbewertung:

Kakao

Siedler
3 Beiträge

RE: Unbekannte Flipdot-Anzeige ansteuern, 10 Jul. 2020 15:59

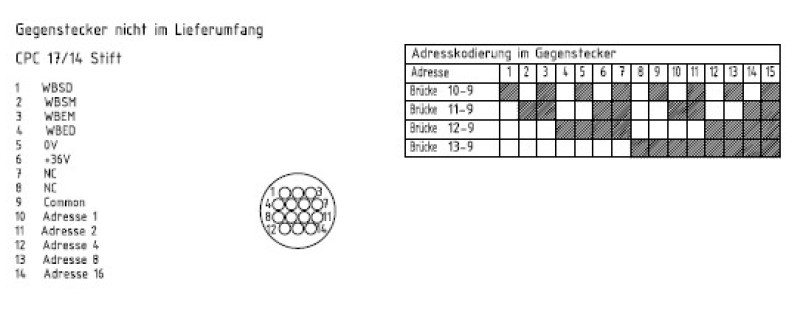

Ich habe folgenden Teil aus einem Datenblatt:

https://s12.directupload.net/images/200710/fxsru72m.jpg

daraufhin habe ich Pin9 und Pin10 gebrückt, um die Adresse 1 zuzuweisen, bin ich damit auf dem Holzweg? Sons probiere ich es mit den Dipfix

Daten werden mit dem RS232-IBIS Master gesendet (LED blinkt) aber keine Daten empfangen :-/

EDIT: falsch verkabelt, eine Statusmeldung "OK" kam zurück, super :)
jetzt ist mir nich nicht klar mit welchem Datensatz ich etwas anzeigen kann

Geändert von Kakao am 10.Jul.2020 16:12
